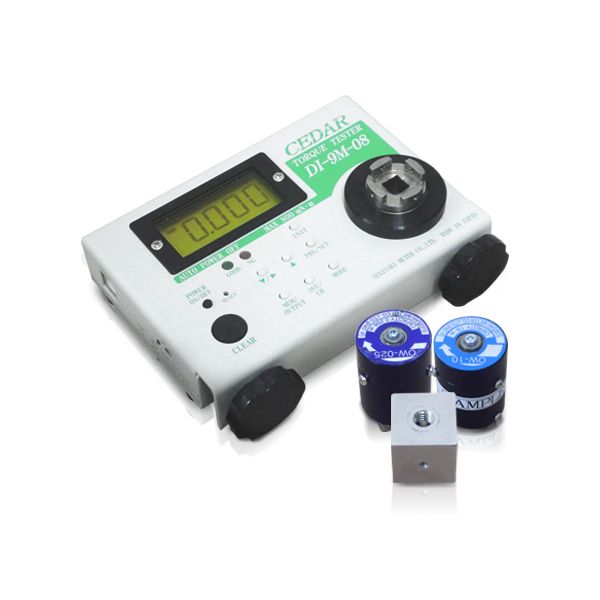

CEDAR DI-9M-08 Torque Tester

CEDAR DI-9M-08 เครื่องทดสอบแรงบิด สำหรับตรวจสอบและควบคุมไขควงวัดแรงบิด

ช่วงการวัด 2.0 ถึง 800 mN•m

หน่วยการวัด mN-m, kgf•cm, lbf•in

Accuracy ±0.5% (499 or less digit ±3 digit)

Measurement direction CW-CCW (right and left)

Socket size □ 20mm/ □9.5mm

ฟังก์ชั่น Hi/ Low Alarm พร้อมไฟเตือน

ฟังก์ชั่น Min, Max, AVG

Data Memory 800 ข้อมูล

Data output ASCII format (baud rate 19200)

Measurement Mode

• PP: peak to peak
• PD: Peak-Down
• C: Real-time Output

หน้าจอ The 4 figures digital display of LCD

แบตเตอรี่ Ni-Cd chargeable battery 1.2V × 5cells 700mAh

ขนาดตัวเครื่อง 160 x 125 x 55 mm (1000g)

อุปกรณ์เสริม Measuring joint OW-025/OW-10

ปิดเครื่องอัตโนมัติเมื่อไม่ได้ใช้งาน

ยี่ห้อ Cedar, JAPAN

CEDAR DI-9M-Series Torque Tester

MEASURING JOINT OW series
		Since our company developed the buffer with little influence of fricative, stable measurement could be performed Moreover ,it does not need to reverse-rotate  at the time of  measurement, and work efficiency  improved.
Specification		Type
		OW-025	OW-10	OW-20	OW-60
Measuring range N•m		0.25	1	2	3
Mechanical life (times)		10,000	8,000	5,000	5,000
Outer diameter size (mm)	Bit engagement  part (screw part)	M2.6 cross recess screw	M3 cross recess screw	M4 cross recess screw	M6 cross recess screw
		The standard screw is cross recess screw  but they may be altered as necessary
	Outside diameter	φ28	φ32	φ32	φ38
	Height	44	51	51	69
	Installation	20square × 4(t)

Yes or No Decision (5 Channels)
