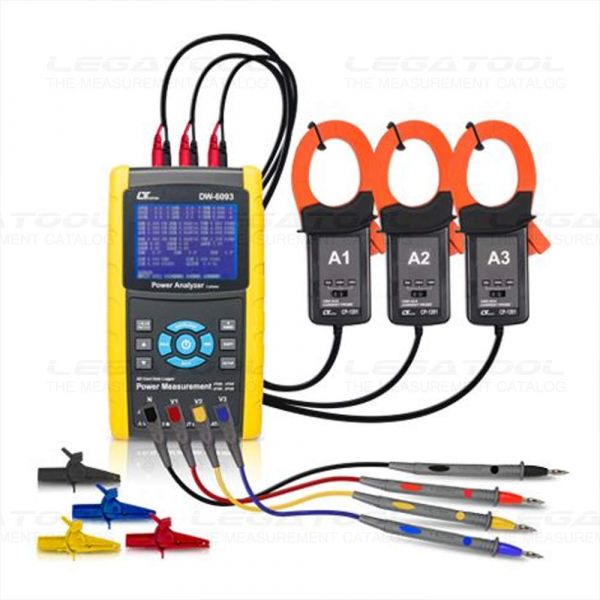

Lutron DW-6093SD เครื่องวิเคราะห์ไฟฟ้า

เครื่องวิเคราะห์ไฟฟ้า ออกแบบมาเพื่อวัดค่าทางไฟฟ้า เช่น เเรงดัน (Voltage), กระเเส (Current), กำลังไฟฟ้า (Power), ความถี่ (Frequency) ตัวเครื่องรองรับการวัดไฟ 1p:2w, 1p:3w, 3p:3w, 3p:4w เเละสามารถเก็บบันทึกข้อมูลผ่าน SD Card โดยสามารถดาวน์โหลดข้อมูลออกเป็นไฟล์ Excel ซึ่งไม่ต้องใช้ซอฟแวร์ ฟังก์ชั่นการวิเคราะห์พลังงานไฟฟ้าแบบ ACV, ACA, Power factor, Phrase angle, Frequency, Active (Real) Power, Apparent Power, Reactive Power, Watt Hour, VA Hour, VAR Hour

ELECTRICAL SPECIFICATIONS

Measurement	Range	Resolution	Accuracy
ACV	10.0 to 600.0 V	0.1 V	± (0.5% + 0.5 V)
ACA	20 A	0.001 A, < 10 A	± (1% + 0.1 A), Meter & CP-1201
	20 A	0.01 A, ≥ 10 A	± (0.5% + 0.02 A), Meter only
	200 A	0.01 A, < 100 A	± (1% + 0.5 A), Meter & CP-1201
	200 A	0.1 A, ≥ 100 A	± (0.5% + 0.2 A), Meter only
	1200 A	0.1 A, < 1000 A	± (1% + 5 A), Meter & CP-1201
	1200 A	1 A, ≥ 1000 A	± (0.5% + 2 A), Meter only
Power factor	0.00 to 1.00	0.01	± 0.04
Phase angle	-180º to 180º	0.1º	± 1º
Frequency	45 to 65 Hz	0.1 Hz	± 0.1 Hz
Active (Real) Power	0.000 to 9.999 KW	0.001, 0.01, 0.1 KW	± (1% + 0.008 KW)
	10.00 to 99.99 KW	0.01, 0.1 KW	± (1% + 0.08 KW)
	100.0 to 999.9 KW	0.1 KW	± (1% + 0.8 KW)
	1.000 to 9.999 MW	0.001 MW	± (1% + 0.008 MW)
Apparent Power	0.000 to 9.999 KVA	0.001, 0.01, 0.1 KVA	± (1% + 0.008 KVA)
	10.00 to 99.99 KVA	0.01, 0.1 KVA	± (1% + 0.08 KVA)
	100.0 to 999.9 KVA	0.1 KVA	± (1% + 0.8 KVA)
	1.000 to 9.999 MVA	0.001 MVA	± (1% + 0.008 MVA)
Reactive Power	0.000 to 9.999 KVAR	0.001, 0.01, 0.1 KVAR	± (1% + 0.008 KVAR)
	10.00 to 99.99 KVAR	0.01, 0.1 KVAR	± (1% + 0.08 KVAR)
	100.0 to 999.9 KVAR	0.1 KVAR	± (1% + 0.8 KVAR)
	1.000 to 9.999 MVAR	0.001 MVAR	± (1% + 0.008 MVAR)
Watt Hour (Active Power Hour) : WH	0.000 to 9.999 KWH	0.001 KWH	± (2% + 0.008 KWH)
	10.00 to 99.99 KWH	0.01 KWH	± (2% + 0.08 KWH)
	100.0 to 999.9 KWH	0.1 KWH	± (2% + 0.8 KWH)
	1.000 to 9.999 MHW	0.001 MWH	± (2% + 0.008 MWH)
VA Hour (Apparent Power Hour) : SH	0.000 to 9.999 KVAH	0.001 KVAH	± (2% + 0.008 KVAH)
	10.00 to 99.99 KVAH	0.01 KVAH	± (2% + 0.08 KVAH)
	100.0 to 999.9 KVAH	0.1 KVAH	± (2% + 0.8 KVAH)
	1.000 to 9.999 MVAH	0.001 MVAH	± (2% + 0.008 MVAH)
VAR Hour (Reactive Power Hour) : QH	0.000 to 9.999 KVARH	0.001 KVARH	± (2% + 0.008 KVARH)
	10.00 to 99.99 KVARH	0.01 KVARH	± (2% + 0.08 KVARH)
	100.0 to 999.9 KVARH	0.1 KVARH	± (2% + 0.8 KVARH)
	1.000 to 9.999 MVARH	0.001 MVARH	± (2% + 0.008 MVARH)

SPECIFICATIONS

Wire connections	1P:2W, 1P:3W, 3P:3W, 3P:4W
Sampling time	1 second
Data storage	SD memory card
Interface	RS232, USB PC interface
Functions	Data hold
Clamp max. conductor size	ø50 mm (CP-1201)
Clamp dimensions/ Jaw	210 x 64 x 33 mm/ 86 mm
Satety standard	IEC1010 CAT III 600 V
Power requirement	Battery AA x 8
Dimensions/ Weight	225 x 125 x 64 mm/ 948 g

More Information

SKU	DW-6093SD
Weight	948.000000
Dimension	225 x 125 x 64 mm
Manufacturer	Lutron
Data logger	Yes
Resolution	Resolution depends on measurement function.
Measurement Range	DVC 600V, ACA 1200A, Power Facter 1.00, Phase Angle ±180°, Hz 65 Hz, Active Power 9.999 MW, Apparent Power 9.999 MVA, Reactive Power 9.999 MVAR, Watt Hours 9.99 MWH, VA Hours 9.999 MVAH, VAR Hour 9.999 MVARH
Other Function	No
Power Supply	Battery AA x 8
Water resistance	No
Sensor Output Interface	No
Accuracy	Accuracy depends on measurement function.
