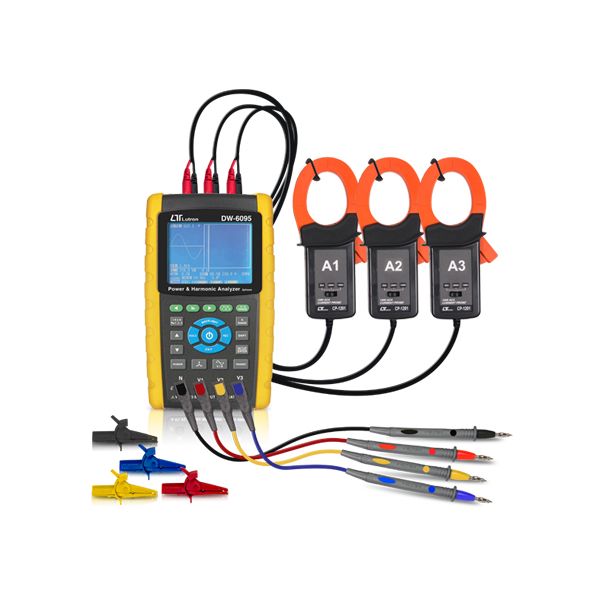

Lutron DW-6095SD เครื่องวิเคราะห์ไฟฟ้า│3 PHASE POWER ANALYZER with harmonic harmonic measurement

เครื่องวิเคราะห์ไฟฟ้า DW-6093SD ยี่ห้อ Lutron จากประเทศไต้หวัน ออกแบบมาเพื่อวัดค่าทางไฟฟ้า เช่น เเรงดัน (Voltage), กระเเส (Current), กำลังไฟฟ้า (Power), ความถี่ (Frequency) ตัวเครื่องรองรับการวัดไฟ 1p:2w, 1p:3w, 3p:3w, 3p:4w เเละสามารถเก็บบันทึกข้อมูลผ่าน SD Card โดยสามารถดาวน์โหลดข้อมูลออกเป็นไฟล์ Excel ซึ่งไม่ต้องใช้ซอฟต์แวร์ ฟังก์ชั่นการวิเคราะห์พลังงานไฟฟ้าแบบ ACV, ACA, Power factor, Phrase angle, Frequency, Active (Real) Power, Apparent Power, Reactive Power, Watt Hour, VA Hour, VAR Hour, Harmonics

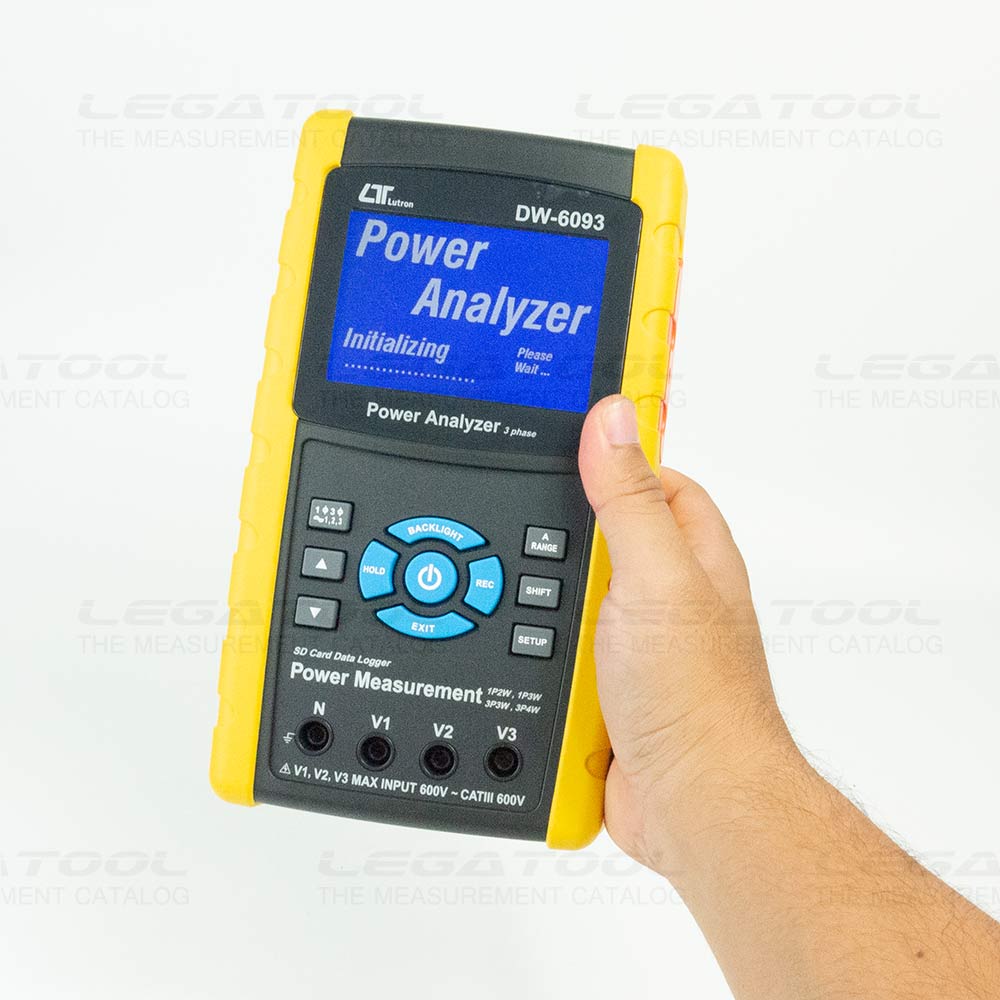

▲ ขนาดของตัวเครื่อง พร้อมจอแสดงผล LCD ขนาดใหญ่

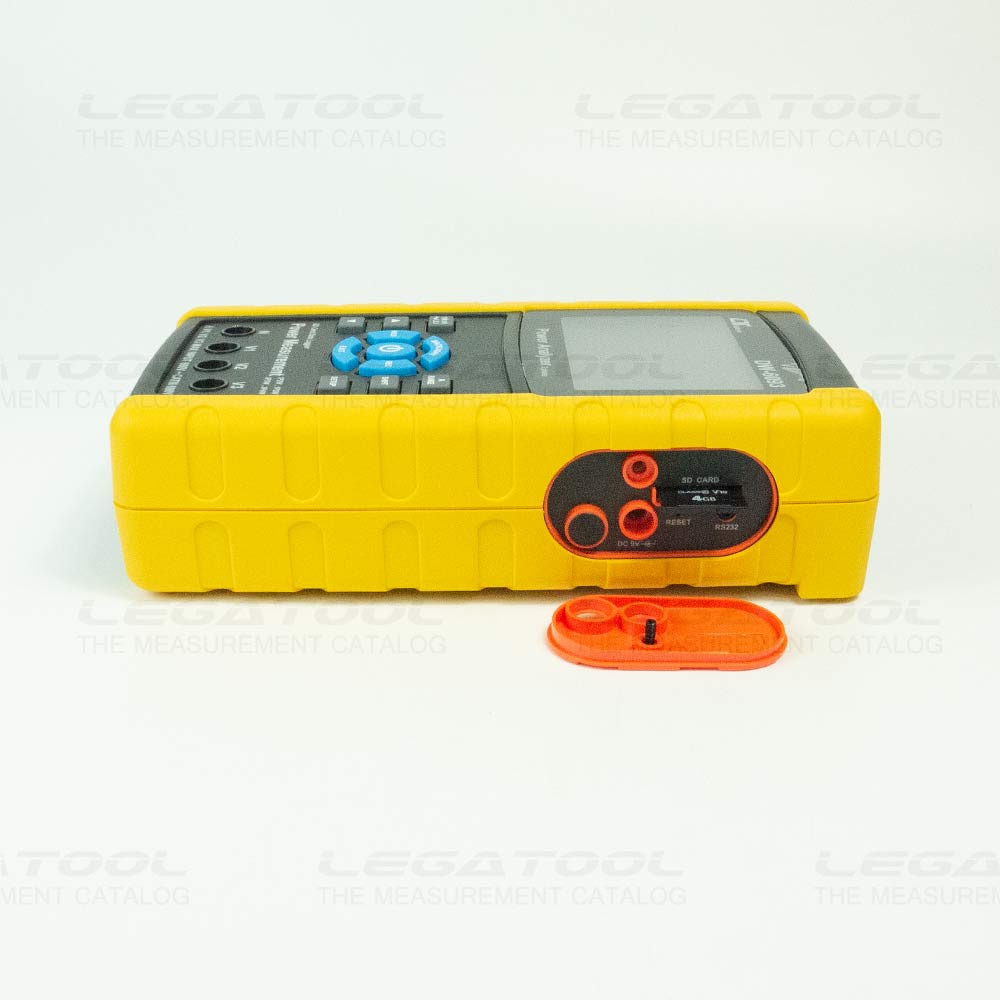

▲ ช่องสำหรับใส่ SD Card, RS232, Reset และ Adapter

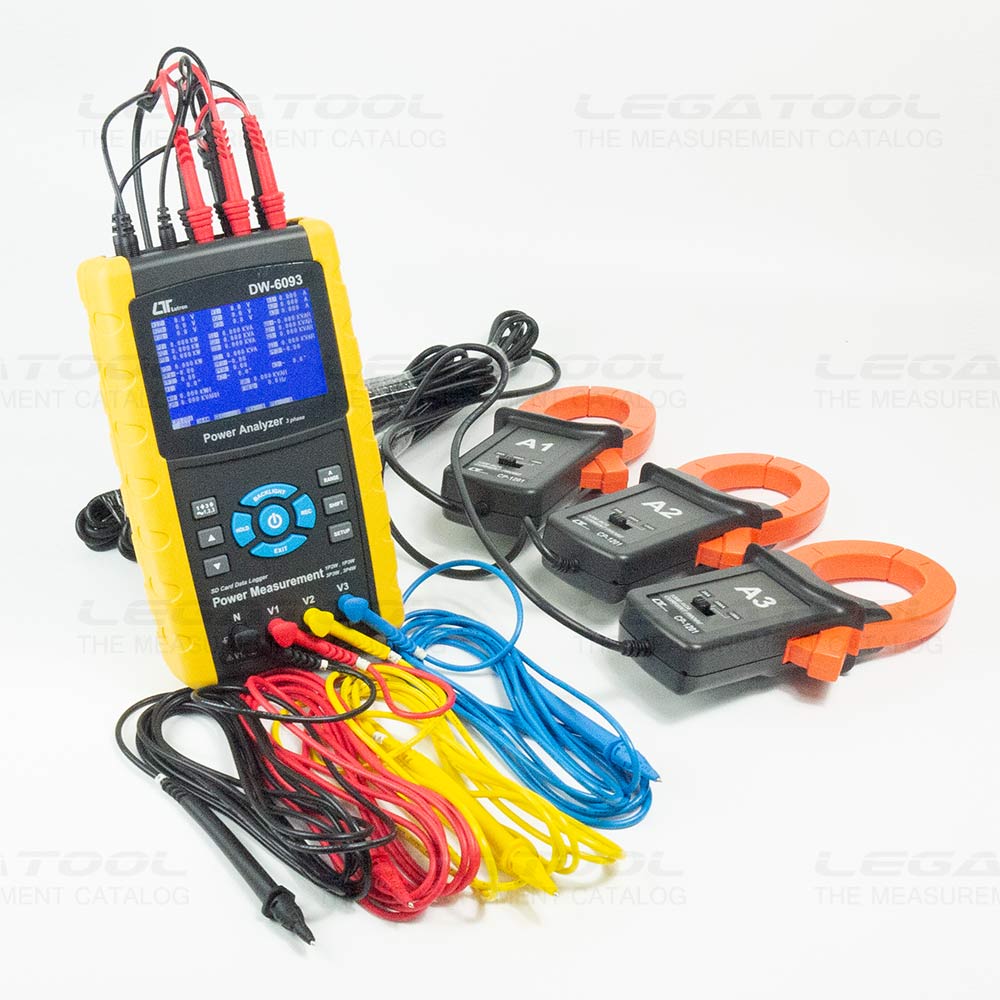

▲ สินค้าพร้อมอุปกรณ์ครบชุด พร้อมต่อการใช้งาน

ELECTRICAL SPECIFICATIONS

Measurement	Range	Resolution	Accuracy
ACV	10.0 to 600.0 V	0.1 V	± (0.5% + 0.5 V)
ACA	20 A	0.001 A, < 10 A	± (1% + 0.1 A), Meter & CP-1201
	20 A	0.01 A, ≥ 10 A	± (0.5% + 0.02 A), Meter only
	200 A	0.01 A, < 100 A	± (1% + 0.5 A), Meter & CP-1201
	200 A	0.1 A, ≥ 100 A	± (0.5% + 0.2 A), Meter only
	1200 A	0.1 A, < 1000 A	± (1% + 5 A), Meter & CP-1201
	1200 A	1 A, ≥ 1000 A	± (0.5% + 2 A), Meter only
Power factor	0.00 to 1.00	0.01	± 0.04
Phase angle	-180º to 180º	0.1º	± 1º
Frequency	45 to 65 Hz	0.1 Hz	± 0.1 Hz
Active (Real) Power	0.000 to 9.999 KW	0.001, 0.01, 0.1 KW	± (1% + 0.008 KW)
	10.00 to 99.99 KW	0.01, 0.1 KW	± (1% + 0.08 KW)
	100.0 to 999.9 KW	0.1 KW	± (1% + 0.8 KW)
	1.000 to 9.999 KW	0.001 MW	± (1% + 0.008 MW)
Apparent Power	0.000 to 9.999 KVA	0.001, 0.01, 0.1 KVA	± (1% + 0.008 KVA)
	10.00 to 99.99 KVA	0.01, 0.1 KVA	± (1% + 0.08 KVA)
	100.0 to 999.9 KVA	0.1 KVA	± (1% + 0.8 KVA)
	1.000 to 9.999 MVA	0.001 MVA	± (1% + 0.008 MVA)
Reactive Power	0.000 to 9.999 KVAR	0.001, 0.01, 0.1 KVAR	± (1% + 0.008 KVAR)
	10.00 to 99.99 KVAR	0.01, 0.1 KVAR	± (1% + 0.08 KVAR)
	100.0 to 999.9 KVAR	0.1 KVAR	± (1% + 0.8 KVAR)
	1.000 to 9.999 MVAR	0.001 MVAR	± (1% + 0.008 MVAR)
Watt Hour (Active Power Hour) : WH	0.000 to 9.999 KWH	0.001 KWH	± (2% + 0.008 KWH)
	10.00 to 99.99 KWH	0.01 KWH	± (2% + 0.08 KWH)
	100.0 to 999.9 KWH	0.1 KWH	± (2% + 0.8 KWH)
	1.000 to 9.999 MHW	0.001 MWH	± (2% + 0.008 MWH)
VA Hour (Apparent Power Hour) : SH	0.000 to 9.999 KVAH	0.001 KVAH	± (2% + 0.008 KVAH)
	10.00 to 99.99 KVAH	0.01 KVAH	± (2% + 0.08 KVAH)
	100.0 to 999.9 KVAH	0.1 KVAH	± (2% + 0.8 KVAH)
	1.000 to 9.999 MVAH	0.001 MVAH	± (2% + 0.008 MVAH)
VAR Hour (Reactive Power Hour) : QH	0.000 to 9.999 KVARH	0.001 KVARH	± (2% + 0.008 KVARH)
	10.00 to 99.99 KVARH	0.01 KVARH	± (2% + 0.08 KVARH)
	100.0 to 999.9 KVARH	0.1 KVARH	± (2% + 0.8 KVARH)
	1.000 to 9.999 MVARH	0.001 MVARH	± (2% + 0.008 MVARH)
Harmonics of AC voltage in Magnitude	1 to 20th	0.1 V	± (2% + 0.5 V)
	21 to 30th		± (4% + 0.5 V)
	31 to 50th		reference
Harmonics of AC voltage in Percentage	1 to 20th	0.1%	± (2% + 10 d)
	21 to 30th		± (4% + 20 d)
	31 to 50th		reference
Harmonics of AC current in Magenitude	1 to 20th	0.1 A	± (2% + 0.5 A)
	21 to 30th		± (4% + 0.5 A)
	31 to 50th		reference
Harmonics of AC current in Percentage	1 to 20th	0.1%	± (2% + 10 d)
	21 to 30th		± (4% + 20 d)
	31 to 50th		reference
Peak value of ACV or ACA	50 Hz	19 μs	± (5% + 30 d)
Peak value of ACV or ACA	60 Hz	16 μs	± (5% + 30 d)
Crest Factor of ACV or ACA	1.000 to 99.99	0.001	± (5% + 30 d)
Total Harmonic Distortion	0 to 20%	0.1%	± (2% + 5 d)
Total Harmonic Distortion	20.1 to 100%	0.1%	± (6% + 10 d)

SPECIFICATIONS

Circuit	Custom one-chip of microprocessor LSI circuit
Display	LCD size : 81.4×61 mm (3.2 × 2.4 inch) Dot Matrix LCD : 320 x 240 pixels
Wire connections	1P:2W, 1P:3W, 3P:3W, 3P:4W
Sampling time	Approx. 1 second
Data storage	SD memory card
Interface	RS232, USB PC interface
Functions	Data hold : Freeze the display reading
Clamp max. conductor size	ø50 mm (CP-1201)
Clamp dimensions/ Jaw	210 x 64 x 33 mm/ 86 mm
Satety standard	IEC1010 CAT III 600 V
Opertaing Temerature	0 to 50°C (32 to 122°F)
Opertaing Humidity	Less than 80%RH
Power requirement	Battery AA x 8 or AC to DC 9V power adapter
Dimensions/ Weight	225 x 125 x 64 mm/ 948 g

More Information

SKU	DW-6095SD
Weight	948.000000
Dimension	225 x 125 x 64 mm
Manufacturer	Lutron
Data logger	Yes
Resolution	Resolution depends on measurement function.
Measurement Range	ACV: 10 V - 600V (Phase to neutral line/ Phase to Phase) ACA: 20A/ 200A/ 1200A Power Factor: 0.00 - 1.00 Phrase angle: -180° to 180° Frequency: 45 - 65 Hz Active (Real) Power: 9.999 KW/99.99 KW/999.9 KW/ 9.999 MW Apparent Power: 9.999 KVA/99.99 KVA/999.9 KVA/ 9.999 MVA Reactive Power: 9.999 KVAR/99.99 KVAR/999.9 KVAR/ 9.999 MVAR Watt Hour: 9.999 KWH/99.99 KWH/999.9 KWH/ 9.999 MWH VA Hour: 9.999 KVAH/99.99 KVAH/999.9 KVAH/ 9.999 MVAH VAR Hour: 9.999 KVARH/99.99 KVARH/999.9 KVARH/ 9.999 KVARH Harmonics of AC : 1 to 20th / 21 to 30th / 31 to 50th
Other Function	No
Power Supply	Battery AA x 8
Water resistance	No
Sensor Output Interface	No
Accuracy	Accuracy depends on measurement function.
