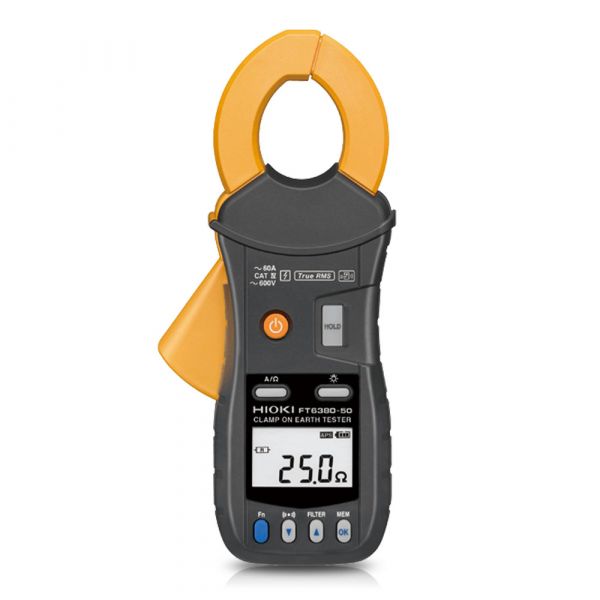

HIOKI FT6380-50 เครื่องวัดความต้านทานดิน | CLAMP ON EARTH TESTER

SKU
FT6380-50
main product photo
฿42,400.00
Pre-Order Item
Out of stock

แคลมป์วัดความต้านทานดินแบบพกพา CLAMP ON EARTH TESTER
ช่วงการวัด 0.20 to 1600 Ω | 20mA to 60A
ขนาดแคลมป์ ø32mm และหนาเพียง 20mm พร้อมการป้องกันการรั่วไหลระหว่างแกนแคลมป์ทั้งสองข้าง จึงให้ความแม่นยำสูง ฟังก์ชั่นการแจ้งเตือนผ่านเสียงและไฟกระพริบหน้าจอ, ฟังก์ชั่น FILTER ป้องกันคลื่นสัญญาณรบกวน พร้อมการบันทึกข้อมูลได้สูงสุดถึง 2,000 ค่า หน้าจอ LCD พร้อมไฟ backlight รองรับการเชื่อมต่อไร้สาย เมื่อใช้งานร่วมกับ Z3210 (แยกจำหน่าย) มาตรฐาน CAT IV 600V
ยี่ห้อ Hioki, Japan

Authorized_HIOKI

Add to Compare
Categories: Earth Resistance Testers, Hioki, Hioki Clamp Meters, Ground Resistance, Phase Rotation, Voltage Detection
Hioki

HIOKI FT6380-50 เครื่องวัดความต้านทานดิน | CLAMP ON EARTH TESTER

FT6380-50 แคลมป์วัดความต้านทานดิน ที่สามารถวัดความต้านทานของสายดินได้อย่างง่ายดาย เพียงแค่แคลมป์เข้ากับสายดินในกรณีที่มีการต่อลงดินแบบหลายจุด (Multiple-grounded) โดยไม่จำเป็นต้องใช้แท่งดินเสริมและไม่จำเป็นต้องถอดสายดินออกจากหลักดิน ด้วยแคลมป์เซนเซอร์ขนาดเล็กและกะทัดรัดทำให้สามารถใช้คล้องสายดินได้อย่างง่ายดาย นอกจากนั้นยีงมีฟังก์ชันการวัดกระแสไฟฟ้ากระแสสลับและ รวมถึงสามารถวัดกระแสไฟฟ้ารั่วไหลได้ตั้งแต่ปริมาณกระแสไฟฟ้าเล็กน้อยระดับ mA ไปจนถึงกระแสโหลดที่มีกระแสไฟฟ้าสูงสุดที่ 60 A

FT6380-50 Features

  • ตัวเครื่องออกแบบมาให้รองรับการวัดแบบระบบ Multi-grounded
  • ตัวเครื่องรองรับการวัดค่าโหลดกระแสได้สูงสุดถึง 60.0 A
  • ตัวเครื่องออกแบบปากแคลมป์มาเป็นพิเศษให้มีลักษณะบางที่สุด เพิ่มความสะดวกในการใช้งานในพื้นที่ที่จำกัด
  • ตัวเครื่องมาพร้อมฟังก์ชั่นการแจ้งเตือนผ่านเสียงและไฟกระพริบหน้าจอสีแดง เมื่อค่าความต้านทานหรือค่ากระแสไฟฟ้าเกินกำหนดที่ตั้งไว้
  • ตัวเครื่องมาพร้อมฟังก์ชั่น FILTER (Rejecting noise) ที่สามารถกรองคลื่นความถี่รบกวน เช่น คลื่นความถี่สูง เป็นต้น
  • ตัวเครื่องออกแบบมาให้มีการป้องกันการรั่วไหลระหว่างแกนแคลมป์ทั้งสองข้าง จึงให้ความแม่นยำได้อย่างสูงสุด
  • ตัวเครื่องมาพร้อมกับหน้าจอ LCD พร้อมไฟหน้าจอให้ความสว่างในจุดที่อับแสง
  • ตัวเครื่องรองรับการบันทึกข้อมูลได้สูงสุดถึง 2,000 ค่าการวัด

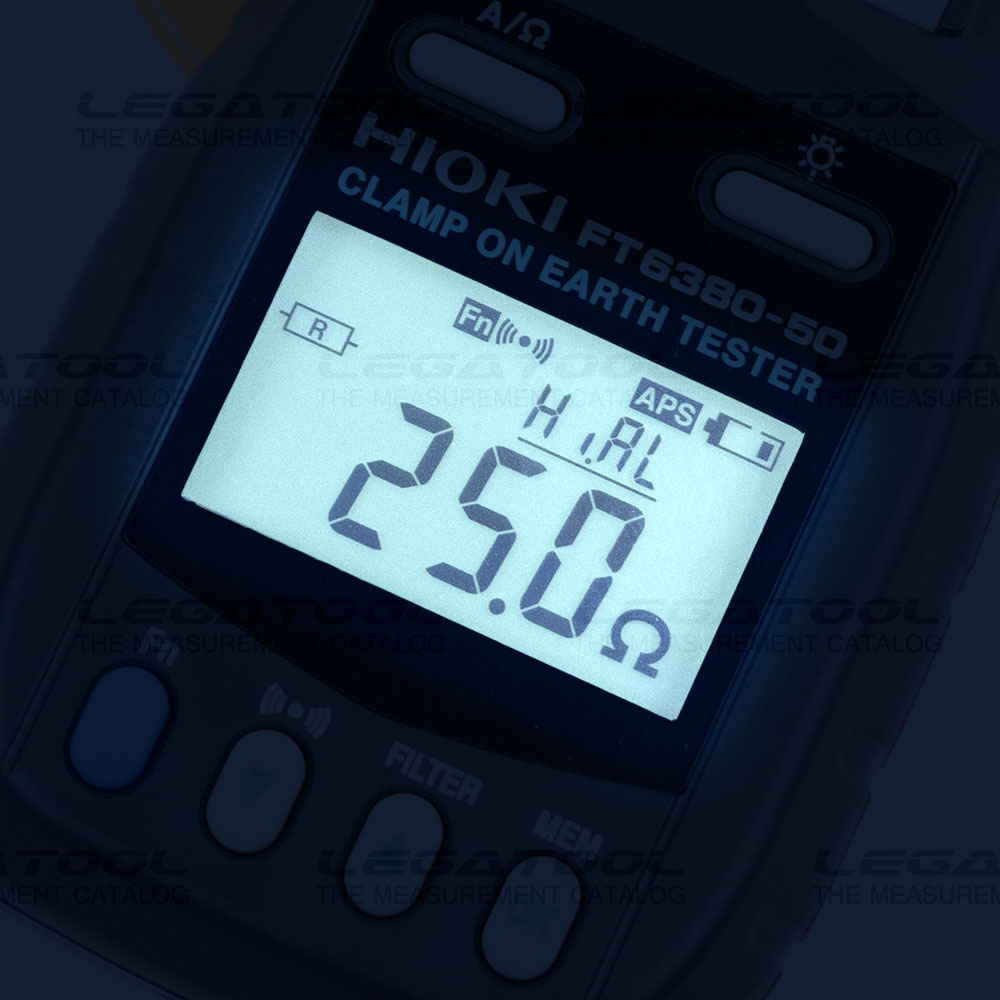

หน้าจอ LCD พร้อมไฟหน้าจอให้ความสว่างในจุดที่อับแสง

▲ หน้าจอ LCD พร้อมไฟหน้าจอให้ความสว่างในจุดที่อับแสง

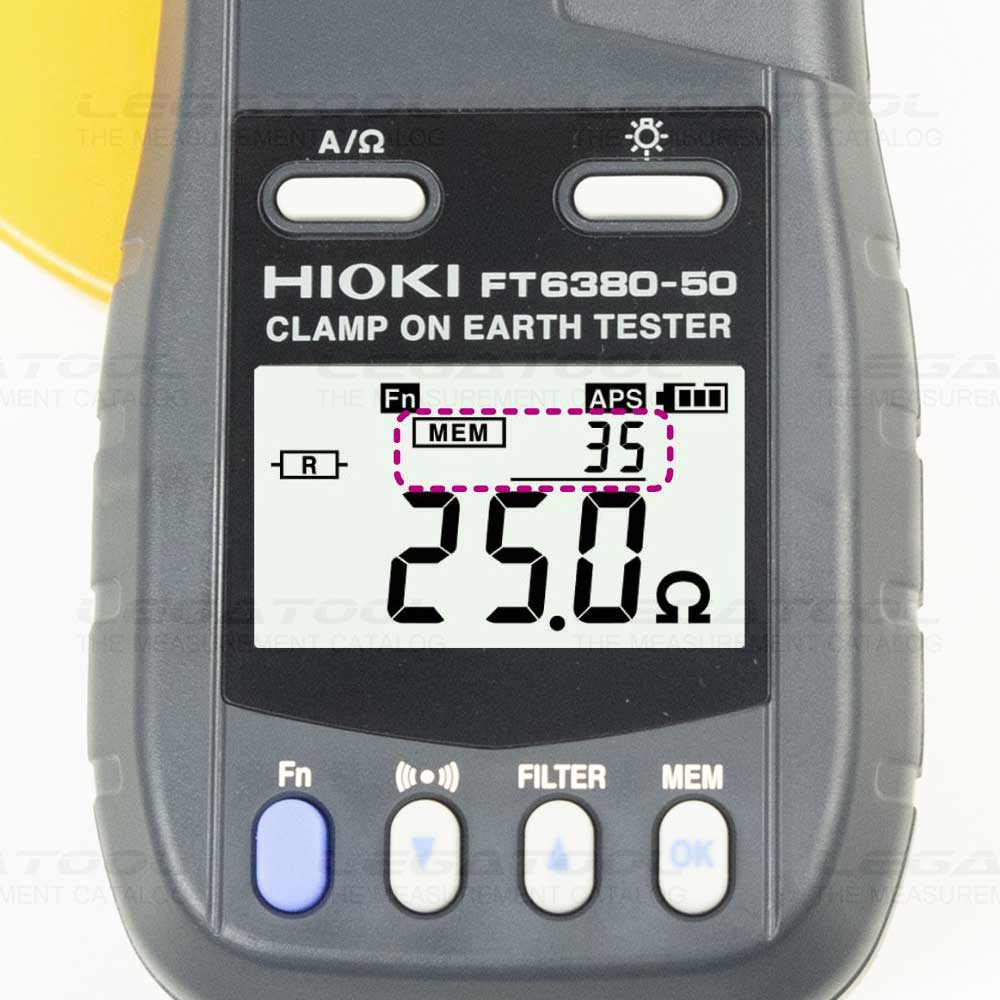

รองรับการบันทึกข้อมูลได้สูงสุดถึง 2,000 ค่าการวัด

▲ รองรับการบันทึกข้อมูลได้สูงสุดถึง 2,000 ค่าการวัด

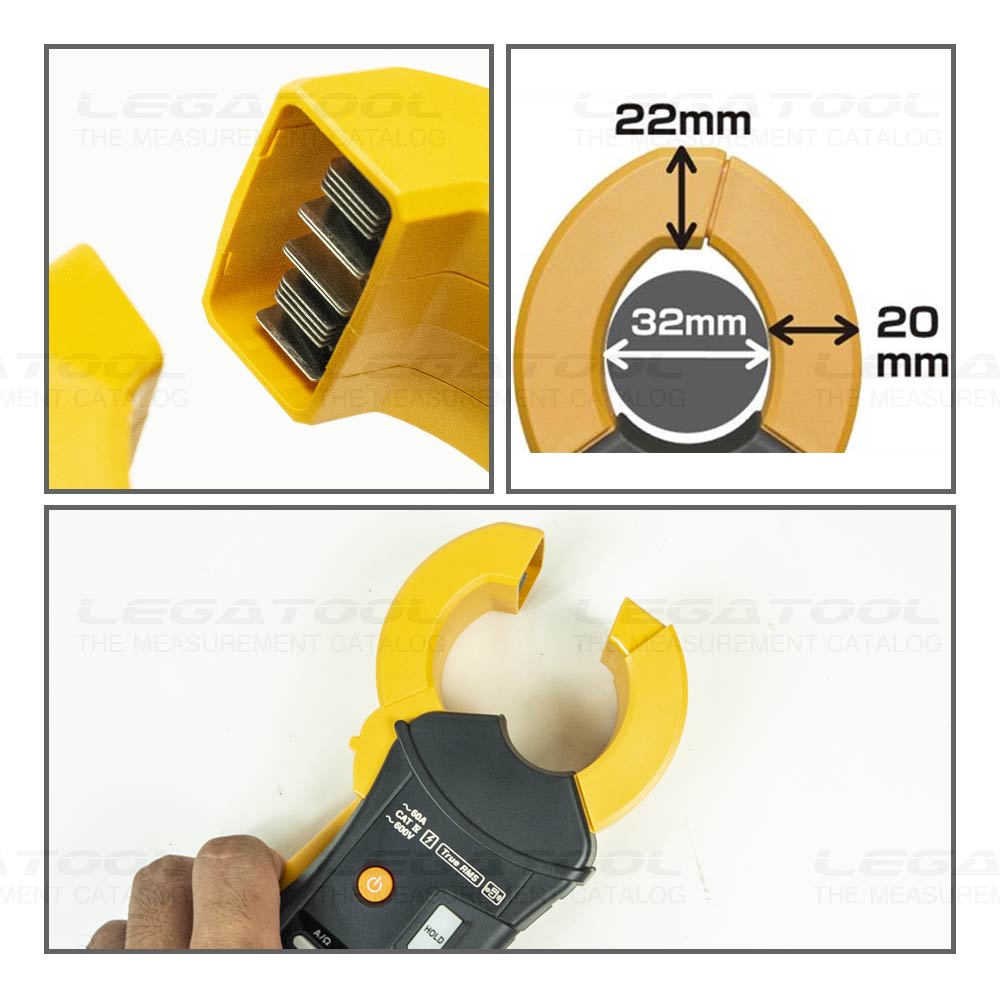

ปากแคลมป์บางพิเศษ เพิ่มความสะดวกในการใช้งานในพื้นที่ที่จำกัด

▲ ปากแคลมป์บางพิเศษ เพิ่มความสะดวกในการใช้งานในพื้นที่ที่จำกัด

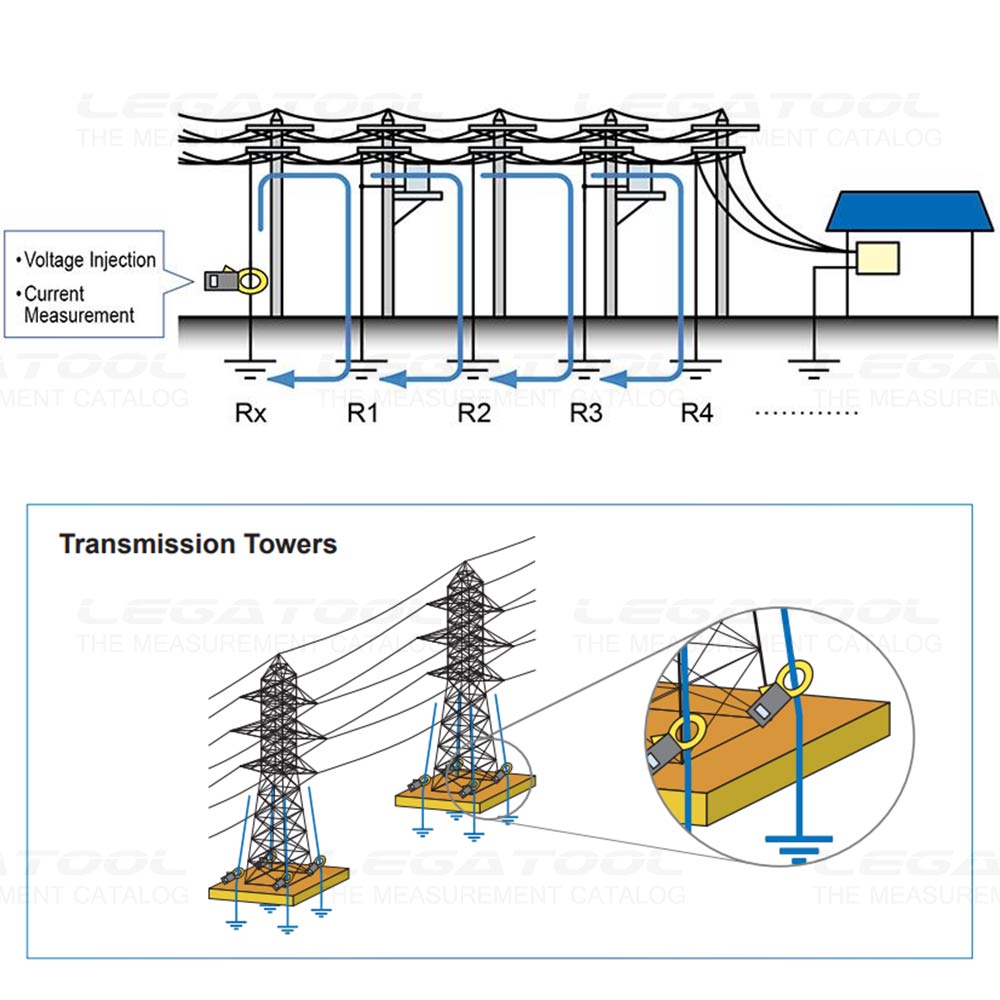

ตัวเครื่องออกแบบมาให้รองรับการวัดแบบระบบ Multi-grounded

▲ ตัวเครื่องออกแบบมาให้รองรับการวัดแบบระบบ Multi-grounded

Features with Z3210 & GENNECT Cross

  • GENNECT Cross คือ แอปพลิเคชั่นที่ทำให้เครื่องมือวัด HIOKI ที่สามารถรับส่งสัญญาณ Bluetooth®︎ ได้มีประสิทธิภาพมากยิ่งขึ้น
  • GENNECT Cross รองรับระบบปฏิบัติการทั้ง iOS และ Android สามารถดาวน์โหลดได้ FREE! [ระบบ Android โหลด GENNECT Cross] [ระบบ iOS โหลด GENNECT Cross]
  • GENNECT Cross รองรับระบบปฏิบัติการ iOS สำหรับอุปกรณ์ iPhone, iPhoneX, iPad หรือ iPod Touch ที่มีระบบปฏิบัติการ iOS 10, 11 หรือ 12 ขึ้นไป
  • GENNECT Cross รองรับระบบปฏิบัติการ Android สำหรับอุปกรณ์ Android™ เวอร์ชั่น 4.3 ขึ้นไป
  • GENNECT Cross รองรับการบันทึกข้อมูลการวัดลงบน Smartphone
  • GENNECT Cross รองรับการตั้งค่าความถี่ในการบันทึกข้อมูลได้ตั้งแต่ 1 วินาที จนถึง 24 ชั่วโมง
  • GENNECT Cross รองรับการแสดงผล ค่าการวัด, กราฟ, ค่าสถิติ (AVG, Max, Min)
  • GENNECT Cross รองรับการบันทึกผลการวัดลงบนรูปภาพ ช่วยเพิ่มความสะดวกเมื่อต้องวัดค่าแผงไฟฟ้าที่มีจำนวนมาก
  • GENNECT Cross รองรับการสรุปรายงานในรูปแบบไฟล์ PDF, ข้อมูลการวัดแบบไฟล์ CSV, รูปภาพพร้อมผลการวัดแบบ JPG
  • GENNECT Cross รองรับการเชื่อมต่อกับเครื่องมือวัด HIOKI ได้สูงสุดถึง 8 เครื่องพร้อมกัน
  • GENNECT Cross รองรับการอัพเกรดเฟิร์มแวร์ให้เป็นรุ่นล่าสุดของเครื่องมือวัด HIOKI เมื่อใช้งานร่วมกับ Z3210
  • GENNECT Cross รองรับการดูข้อมูลการวัดและบันทึกข้อมูลผ่าน GENNECT Cloud จึงสามารถดูข้อมูลได้แบบออนไลน์
GENNECT Cross ทำให้เครื่องมือวัด HIOKI ที่สามารถรับส่งสัญญาณ Bluetooth®︎ ได้มีประสิทธิภาพมากยิ่งขึ้น

▲ GENNECT Cross ทำให้เครื่องมือวัด HIOKI ที่สามารถรับส่งสัญญาณ Bluetooth®︎ ได้มีประสิทธิภาพมากยิ่งขึ้น

เชื่อมต่อกับเครื่องมือวัด HIOKI ได้ไกลสูงสุดถึง 10 เมตร

▲ เชื่อมต่อกับเครื่องมือวัด HIOKI ได้ไกลสูงสุดถึง 10 เมตร

เชื่อมต่อกับเครื่องมือวัด HIOKI ได้สูงสุดถึง 8 เครื่องพร้อมกัน

▲ เชื่อมต่อกับเครื่องมือวัด HIOKI ได้สูงสุดถึง 8 เครื่องพร้อมกัน

ตั้งค่าความถี่ในการบันทึกข้อมูลได้ตั้งแต่ 1 วินาที จนถึง 24 ชั่วโมง

▲ ตั้งค่าความถี่ในการบันทึกข้อมูลได้ตั้งแต่ 1 วินาที จนถึง 24 ชั่วโมง

แสดงผล ค่าการวัด, กราฟ, ค่าสถิติ (AVG, Max, Min)

▲ แสดงผล ค่าการวัด, กราฟ, ค่าสถิติ (AVG, Max, Min)

บันทึกผลการวัดลงบนรูปภาพ ช่วยเพิ่มความสะดวกเมื่อต้องวัดค่าแผงไฟฟ้าที่มีจำนวนมาก

▲ บันทึกผลการวัดลงบนรูปภาพ ช่วยเพิ่มความสะดวกเมื่อต้องวัดค่าแผงไฟฟ้าที่มีจำนวนมาก

อัพเกรดเฟิร์มแวร์ให้เป็นรุ่นล่าสุดของเครื่องมือวัด HIOKI เมื่อใช้งานร่วมกับ Z3210

▲ อัพเกรดเฟิร์มแวร์ให้เป็นรุ่นล่าสุดของเครื่องมือวัด HIOKI เมื่อใช้งานร่วมกับ Z3210

ดูข้อมูลการวัดและบันทึกข้อมูลผ่าน GENNECT Cloud จึงสามารถดูข้อมูลได้แบบออนไลน์

▲ ดูข้อมูลการวัดและบันทึกข้อมูลผ่าน GENNECT Cloud จึงสามารถดูข้อมูลได้แบบออนไลน์

Range Accuracy Range Resolution Accuracy
0.20 Ω 0.02 Ω to 0.20 Ω 0.01 Ω ±1.5% rdg±0.02 Ω
2.00 Ω 0.18 Ω to 2.00 Ω 0.01 Ω ±1.5% rdg±0.02 Ω
20.00 Ω 1.80 Ω to 20.00 Ω 0.01 Ω ±1.5% rdg±0.05 Ω
50.0 Ω 18.0 Ω to 50.0 Ω 0.1 Ω ±1.5% rdg±0.1 Ω
100.0 Ω 50.0 Ω to 100.0 Ω 0.1 Ω ±1.5% rdg±0.5 Ω
200.0 Ω 100.0 Ω to 200.0 Ω 0.2 Ω ±3.0% rdg±1.0 Ω
400 Ω 180 Ω to 400 Ω 1 Ω ±5% rdg±5 Ω
600 Ω 400 Ω to 600 Ω 2 Ω ±10% rdg±10 Ω
1200 Ω 600 Ω to 1200 Ω 10 Ω ±20% rdg
1600 Ω 1200 Ω to1600 Ω 20 Ω ±35% rdg
Measurement principle
Instrument has two cores for voltage injection and current measurement. From the defined voltage and measured current, the total circuit loop resistance is calculated
Note: For multi grounded systems only. In a multi-grounded system, the larger the number of grounding poles, the more accurate the measured value.
Earthing resistance range
0.20 Ω (0.01 Ω resolution) to 1600 Ω (20 Ω resolution), 10 ranges, Zero suppression: Less than 0.02 Ω,
Accuracy: ±1.5 % rdg. ±0.02 Ω
AC Current range
20.00 mA (0.01 mA resolution) to 60.0 A (0.1 A resolution), 5 ranges, Zero suppression: Less than 0.05 mA,
Accuracy: ±2.0 % rdg. ±0.05 mA (30 Hz to 400 Hz, True RMS), Crest factor 5.0 or less (for the 60 A range, 1.7 or less)
Maximum input current (Current measurement)
100 A AC continuous, AC 200 A for 2 minutes or shorter (at 50 Hz/60 Hz, requires derating at frequency)
Maximum rated terminal-to-ground voltage
600 VAC measurement category IV (anticipated transient overvoltage 8000 V)
Memory function
2000 data
Alarm function
For resistance measurement and current measurement, Beeps when measured value is less than or greater than threshold.
Other functions
Data hold, Backlight, Filter, Auto power save, Wireless communication (without Z3210 installed)
Display
LCD, Max. 2,000 count Display refresh rate: Approx. 2 times/sec.
Dust-proof and waterproof
IP40 (EN60529) With Jaws Closed
Power supply
LR6 alkaline battery × 2
Continuous operating time
Approx. 40 hours (25 Ω measurement, backlight off, without Z3210 installed)
Approx. 35 hours (25 Ω measurement, backlight off, with Z3210 installed and using wireless communications)
Maximum measurable conductor diameter
φ 32 mm (1.26 in)
Dimensions and mass
73 mm (2.87 in) W × 218 mm (8.58 in) H × 43 mm (1.69 in) D, 620 g (21.9 oz)
Accessories
Carrying case, Resistance check loop (1 Ω±2%, 25Ω±1%), Strap, LR6 alkaline battery × 2, Instruction manual
SKUFT6380-50
Weight620.000000
Dimension73 × 218 × 43 mm
ManufacturerHioki
Data loggerNo
Resolution 0.01 Ω
Measurement Range0.20 Ω to 1600 Ω
Other FunctionNo
Power SupplyLR6 alkaline battery × 2
Water resistanceNo
Sensor Output InterfaceNo
Accuracy±1.5 % rdg. ±0.02 Ω
Your Rating

Brochures

CLAMP ON EARTH TESTER FT6380-50 Clamp on Earth Tester FT6380-50
Wireless Adapter Z3210 Wireless Adapter Z3210
PDF Download GENNECT Cross

Manual

Clamp on Earth Tester FT6380-50 Manual Download Clamp on Earth Tester FT6380-50
คู่มือภาษาไทย FT6380-50 คู่มือภาษาไทย FT6380-50

Outline Drawlings

Clamp on Earth Tester FT6380-50 Outline Drawlings Clamp on Earth Tester FT6380-50

Declaration of Conformity

CE: Clamp on Earth Tester FT6380-50 CE: Clamp on Earth Tester FT6380-50
UK: Clamp on Earth Tester FT6380-50 UK: Clamp on Earth Tester FT6380-50

WEEE

WEEE: Clamp on Earth Tester FT6380-50 WEEE: Clamp on Earth Tester FT6380-50

Product's Video

Hioki Wireless Adapter Z3210

Accessories Included:

  • CLAMP ON EARTH TESTER FT6380-50
  • Carrying case
  • Resistance check loop (1 Ω±2%, 25Ω±1%)
  • Strap
  • LR6 alkaline battery × 2
  • Instruction manual

อุปกรณ์เสริม (แยกจำหน่าย):

Communication

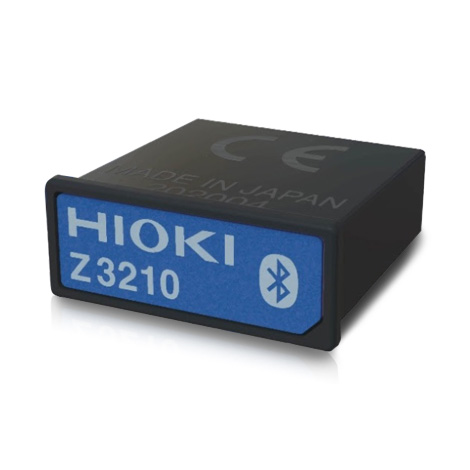

WIRELESS ADAPTER Z3210

WIRELESS ADAPTER Z3210

Get connected to create and share graphical reports in a flash!
