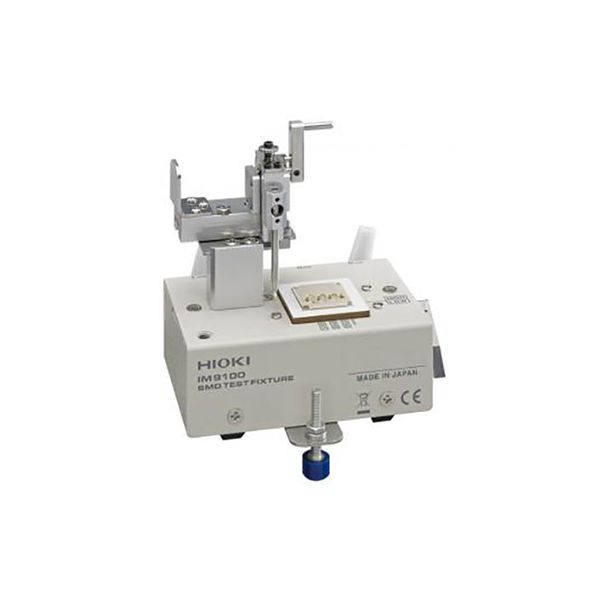

Hioki IM9100 SMD Test Fixture

SMD Test Fixture
Four terminal direct connection type, BNC terminals
Connecting section Four terminal type
Direct connection type
ช่วงการวัด 01005 to 0402 (EIA), 0402 to 1005 (JIS)
Frequency DC to 8 MHz
Voltage ±42 V peak (AC + DC)
Current 0.15 A rms (±0.15 A DC)
อุปกรณ์มาตรฐาน ตัวเครื่อง, Short supplement jig, Open supplement jig, คู่มือ
ยี่ห้อ Hioki, Japan

ตัวอย่างการใช้งานกับเครื่อง Impedance Analyzer
