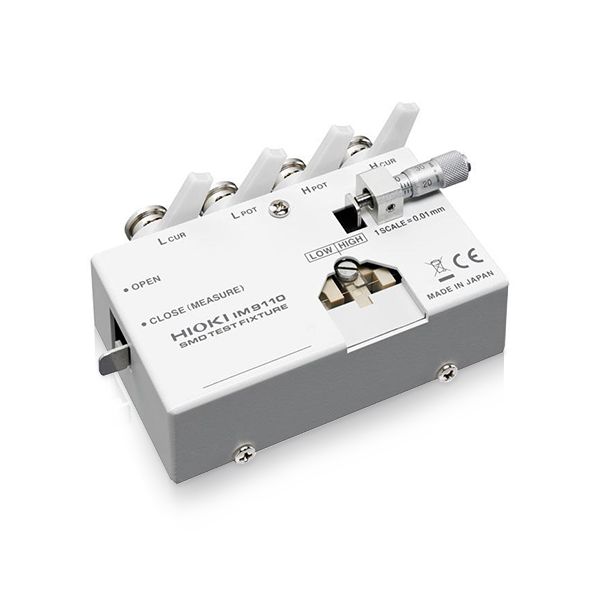

Hioki IM9110 SMD Test Fixture

SMD Test Fixture
Sample sizes 0.25 ±20% × 0.125 ±10% × 0.125 ±10% mm
2-terminal connection from opposite sides
4-terminal pair (BNC Connector)
Frequency DC to 1 MHz
Voltage ±42 V peak (AC + DC)
Current 0.15 A rms (±0.15 A DC)
ขนาดตัวเครื่อง 99 x 42 x 73mm (270g)
อุปกรณ์มาตรฐาน ตัวเครื่อง, short compensation fixture, cleaning brush, คู่มือ
ยี่ห้อ Hioki, Japan

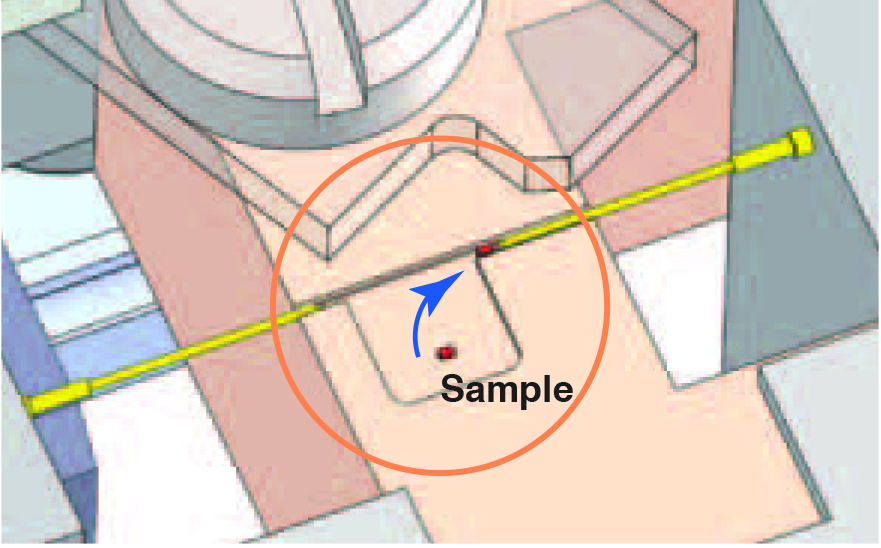

Loading samples

1. Move the control lever to the “OPEN” position	2. Place the sample in the guide groove	3. Move the control lever to the “CLOSE”       position to lock the sample in place
