Hioki IM9201 SMD Test Fixture

SKU
IM9201

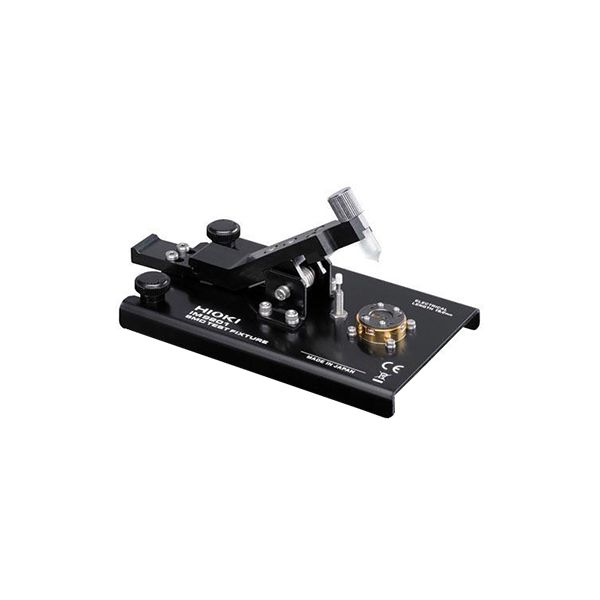

main product photo
฿0.00
Pre-Order Item
Out of stock

SMD TEST FIXTURE สำหรับ IM7580 series
Frequency DC to 3 GHz
วัด SMD ได้มากสุด 6 ขนาด
ยี่ห้อ Hioki, Japan

สินค้าลงทะเบียนโปรดติดต่อฝ่ายขาย

Authorized_HIOKI

Add to Compare
Categories: Accessories for Electrical Meters, Hioki, HIOKI Accessories, LCR Meters, Impedance Analyzers, Capacitance Meters
Hioki

SMD TEST FIXTURE สำหรับ IM7580 series
Frequency DC to 3 GHz
วัด SMD ได้มากสุด 6 ขนาด
ยี่ห้อ Hioki, Japan

Supported SMD Sizes (EIA)
• 0201, 0402, 0603, 0805, 1206, 1210

Compatible Hioki Impedance Analyzers
• IM7580, IM7580A, IM7581, IM7583, IM7585, IM7587

Specifications

Frequency range

DC to 3 GHz
Compatible package sizes

0201, 0402, 0603, 0805, 1206, 1210 (EIA)
Electrode structure Bottom electrodes
Maximum voltage

±42 Vpeak (AC+DC)
Supported units

IM7580, IM7580A, IM7581, IM7583, IM7585, IM7587*
*3GHz measurement frequency impedance analyzer available soon
Additional uncertainty

Impedance: ±Ze [%]
Phase: ±0.58 × Ze [° ]
Ze = Ae + (Zse / Zx + Yoe × Zx) × 100
Zx: Measured impedance value [Ω]
Ae: 4 × f2 [%]
Zse: (100 + 500 × f) / 1000 [Ω]
Yoe: (10 + 100 × f) / 1000000 [S]
f [GHz]

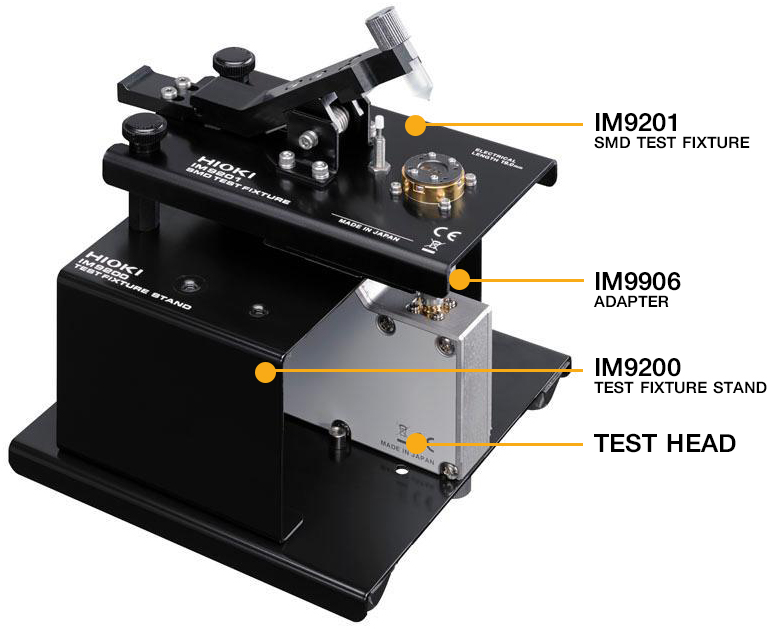

All-in-One Fixture for 6 SMD Sizes - Definitive 3GHz High Frequency Analysis Made Easy

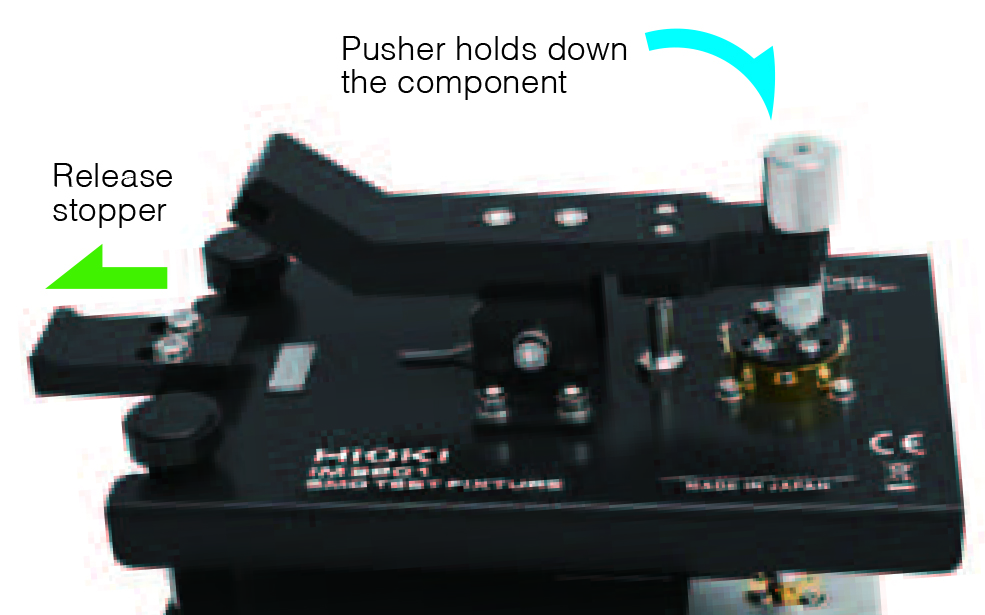

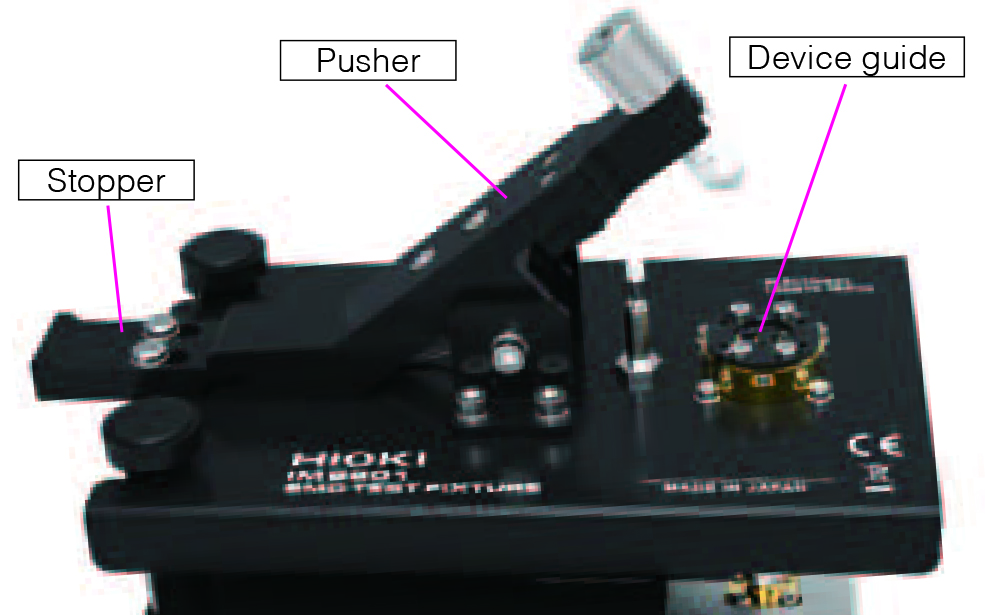

1. Install the device guide and position the component  2. Release the stopper and anchor the pusher to secure the component






SKUIM9201
Weight0.000000
Dimension0
ManufacturerHioki
