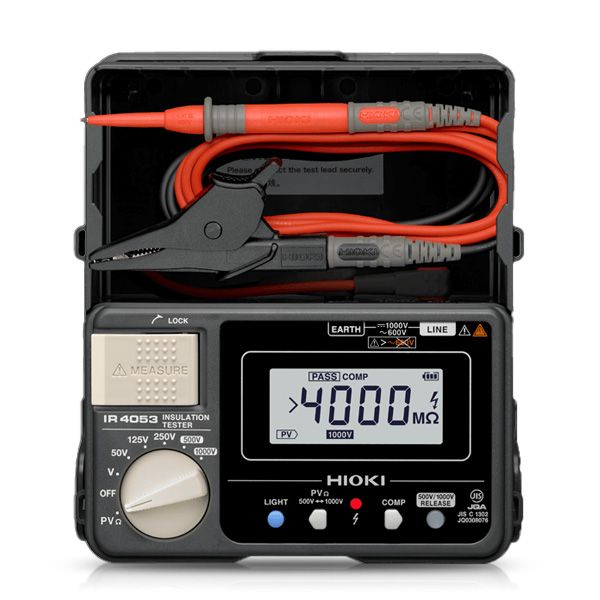

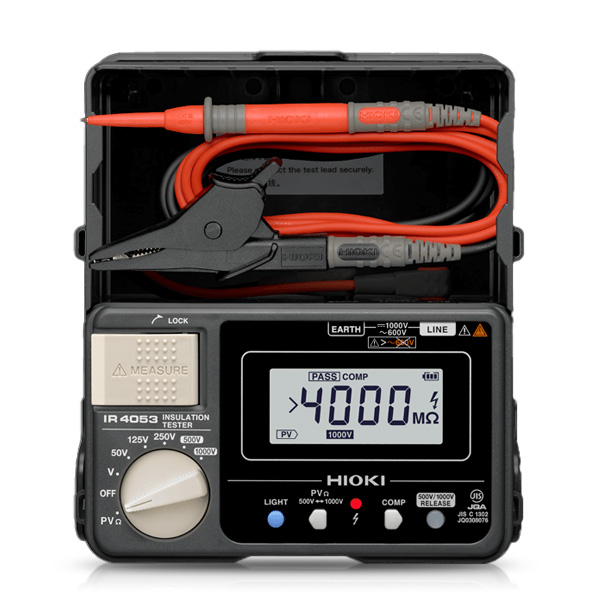

HIOKI IR4053-10 เครื่องทดสอบความเป็นฉนวน

HIOKI IR4053-10 คือเครื่องทดสอบความเป็นฉนวนแบบดิจิตอล สำหรับการวัดค่าความเป็นฉนวนของเครื่องผลิตไฟฟ้าด้วยแสงอาทิตย์ ที่ทำการวัดค่าความเป็นฉนวนและความต้านทานอย่างแม่นยำและปลอดภัยโดยไม่ส่งผลกระทบต่อกระบวนการผลิตพลังงานจากแสงทิตย์ และยังสามารถตรวจสอบผลลัพธ์ได้เพียงแค่ 4 วินาที

Features

Backlight
Drop proof : 1M
Battery power indicator
Auto power off : 10 minutes
Live circuit indicator
Auto. electric discharge
Comparator
Auto. DC/ AC detection

HIOKI Insulation Tester Series

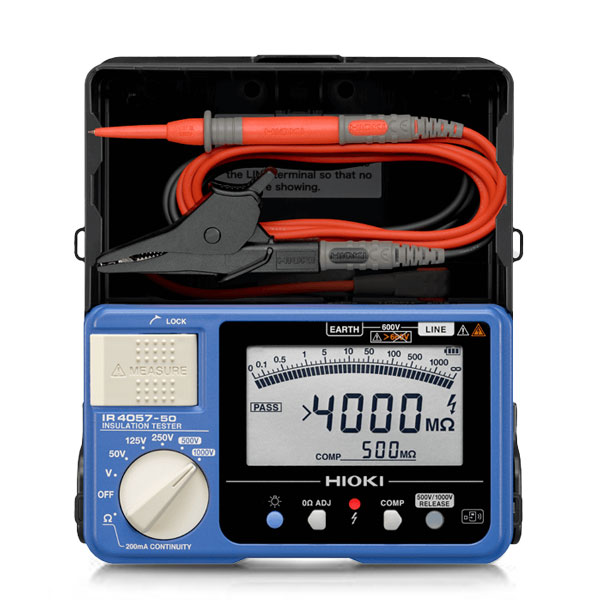

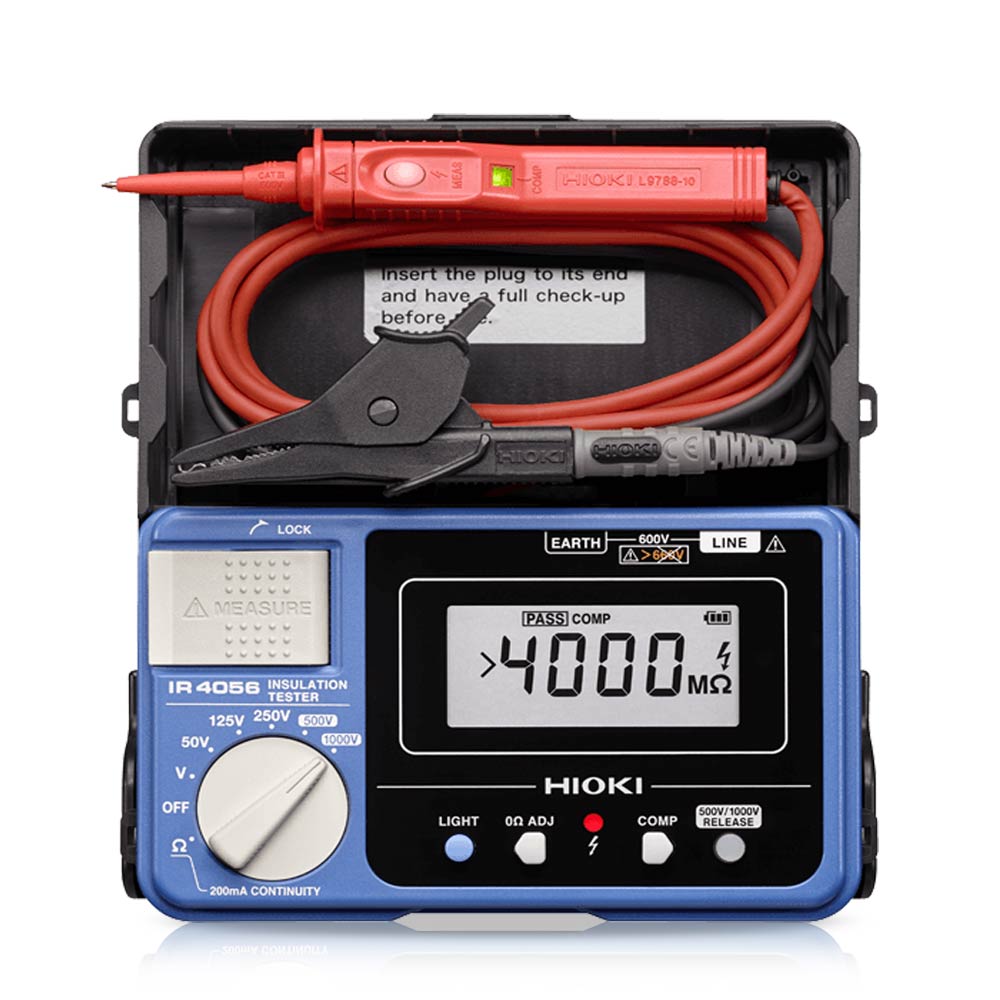

IR4056-21	IR4057-50	IR4053-10	IR3455
Standard	High-speed	PV (Solar cell)	High-voltage
-	Digital bar graph	-	Digital bar graph
Response Time 0.8s	Response Time 0.3s	Response Time 0.8s Response Time (PV) 4s	Response Time 15s
50 V /100 MΩ 125 V /250 MΩ 250 V /500 MΩ 500 V /2000 MΩ 1000 V /4000 MΩ			250 V /500 GΩ 500 V /1.00 TΩ 1000 V /2.00 TΩ 2500 V /5.00 TΩ 5000 V /10.0 TΩ
◇ TEST LEAD SET WITH REMOTE SWITCH L9788-11 ◇ Neck strap ◇ Instruction manual ◇ LR6 alkaline battery × 4	◇ Connection cable L4930 ◇ Alligator clip set L4935 ◇ Test pin set L4938 ◇ Neck strap ◇ Instruction manual ◇ LR6 alkaline battery × 4	◇ TEST LEAD L9787 ◇ Neck strap ◇ Instruction manual ◇ LR6 alkaline battery × 4	◇ TEST LEAD 9750-01 ◇ TEST LEAD 9750-02 ◇ TEST LEAD 9750-03 ◇ Alligator clip 9751-01 ◇ Alligator clip 9751-02 ◇ Alligator clip 9751-03 ◇ Instruction manual ◇ LR6 alkaline battery × 6 ◇ USB cable ◇ PC application software

Insulation Resistance Measurement

Output voltage (DC)	50 V	125 V	250 V	500 V	1000 V
Effective maximum indicated value	100 MΩ	250 MΩ	500 MΩ	2000 MΩ	4000 MΩ
1st effective measuring range [MΩ]	0.200 to 10.00	0.200 to 25.0	0.200 to 50.0	0.200 to 500	0.200 to 1000
Accuracy	±4% rdg.
2nd effective measuring range [MΩ]	10.1 to 100.0	25.1 to 250	50.1 to 500	501 to 2000	1010 to 4000
Accuracy	±8% rdg.
Other measuring range [MΩ]	0 to 0.199
Accuracy	±2% rdg. ±6 dgt.
Lower limit resistance value to maintain nominal output voltage	0.05 MΩ	0.125 MΩ	0.25 MΩ	0.5 MΩ	1 MΩ

Voltage Measurement

DC V	Range	4.2 V	42 V	420 V	1000 V
	Maximum Indicated Value	4.200 V	42.00 V	420.0 V	1100 V
	Accuracy	±1.3% rdg. ±4 dgt. (Ranges in excess of 1000 V are not guaranteed for accuracy.)
AC V	Range	420 V		600 V
	Maximum Indicated Value	420.0 V		750 V
	Accuracy	±2.3% rdg. ±8 dgt. (Ranges in excess of 600 V are not guaranteed for accuracy.)

PVΩ Measurement

Output Voltage (DC)	500 V		1000 V
Maximum Indicated Value	2000 MΩ		4000 MΩ
Measurement Range [MΩ]	0.200 to 500	501 to 2000	0.200 to 1000	1010 to 4000
Accuracy	±4% rdg.	±8% rdg.	±4% rdg.	±8% rdg.
Other Measuring Range [MΩ]	0 to 0.199
Accuracy	±2% rdg. ±6 dgt.

More Information

SKU	IR4053-10
Weight	600.000000
Dimension	159 x 177 x 53
Manufacturer	Hioki
Data logger	No
Resolution	No
Measurement Range	Insulation resistance measurement 100 MΩ 250 MΩ 500 MΩ 2000 MΩ 4000 MΩ PVΩ measurement 2000 MΩ 4000 MΩ
Other Function	Backlight Drop proof : 1M Battery power indicator Auto power off : 10 minutes Live circuit indicator Auto. electric discharge Comparator Auto. DC/ AC detection
Power Supply	Battery AA x 4
Water resistance	No
Sensor Output Interface	No
Accuracy	±
