Hioki-IR4056-21 Insulation Resistance Testers

Hioki IR4056-21 Insulation Tester (5-Range)

Hioki insulation testers or megohmmeters feature all-in-one designs including built-in rugged cases and test lead storage compartments. The IR4056-21 is a 5-range, 50 V to 1000 V digital insulation resistance tester with efficient functions and features to help shorten work time associated with field insulation testing.


Economic model, Not CE marked	With Bar graph for visual judments High-speed model	With Bar graph for visual judments High-speed model built in Bluetooth® wireless technology

Accessories for Model IR4056-21 TEST LEAD SET WITH REMOTE SWITCH L9788-11 Neck strap Instruction manual LR6 alkaline battery × 4	Accessories for Model IR4057-20 TEST LEAD L9787 Neck strap Instruction manual LR6 alkaline battery × 4	Accessories for Model IR4058-20 TEST LEAD L9787 Neck strap Instruction manual LR6 alkaline battery × 4

Specification

Insulation Resistance Measurement
Rated output voltage (DC)	50V	125V	250V	500V	1000V
Effective maximum indicated value	100 MΩ	250 MΩ	500 MΩ	2000 MΩ	4000 MΩ
First effective measurement range [MΩ]	0.200 to 10.00	0.200 to 25.00	0.200 to 50.0	0.200 to 500	0.200 to 1000
Accuracy	±2% rdg. ±2 dgt.
Second effective measurement range [MΩ]	10.1 to 100.0	25.1to 250	50.1 to 500	501 to 2000	1010 to 4000
Accuracy	±5% rdg.
Other measurement range [MΩ]	0 to 0.199
Accuracy	±2% rdg. ±6 dgt.
Lower limit resistance value to maintain nominal output voltage	0.05 MΩ	0.125 MΩ	0.25 MΩ	0.5 MΩ	1 MΩ
Voltage Measurement
DCV Range / Accuracy	4.2 V, 42 V, 420 V, 600V / ±1.3% rdg. ±4 dgt.
ACV Range / Accuracy	420 V, 600 V / ±2.3% rdg. ±8 dgt.
ACV Measurement Principles	Average responding type
ACV Frequency Range	50 / 60 Hz
General Specifications
Indicator	Semi-transmissive FSTN LCD, Positive backlight
Maximum reated voltage to earth	600 V AC/DC, Measurement category III, Anticipated transient overvoltage: 6000V
Drop proof	On concrete : 1 m
Power requirement	Battery AA x 4
Dimension / Weight	159 x 177 x 53 mm / 640 g

More Information

SKU	IR4056-21
Weight	600.000000
Dimension	159 x 177 x 53 mm
Manufacturer	Hioki
Data logger	No
Resolution	0.05 MΩ (100MΩ) 0.125 MΩ (250MΩ) 0.25 MΩ (500MΩ) 0.5 MΩ (2000MΩ) 1 MΩ (4000MΩ)
Measurement Range	100MΩ 250MΩ 500MΩ 2000MΩ 4000MΩ
Other Function	Automatic DC/AC detection Auto power save Drop proof
Power Supply	แบตเตอรี่ Alakaline AA x 4
Water resistance	No
Sensor Output Interface	No
Accuracy	±2% rdg.

Reviews

Download

Products Catalog

Instruction Manual (TH)

Video

Product's Video

[UNBOXING] วิธีการใช้งานเครื่องทดสอบความเป็นฉนวน Hioki IR4056-21 (Insulation Tester) | LEGA

How to Use Digital Insulation Resistance Meters - Basic Course

Introduction to the HIOKI IR4056/IR4057 Insulation Tester

Blog

ประโยชน์ของเครื่องวัดค่าความเป็นฉนวน (Insulation Tester)

เครื่องใช้ไฟฟ้าต่างๆที่เราใช้ในชีวิต เช่น ตู้เย็น แอร์ ทีวี ไมโครเวฟ ย่อมใช้กำลังงานไฟฟ้าเป็นตัวกระตุ้นให้เครื่องใช้ไฟฟ้าสามารถทำงานได้ การใช้งานเครื่องใช้ไฟฟ้าเหล่านั้นจึงมีความเสี่ยงในการโดนไฟฟ้าช็อตได้ ฉนวนไฟฟ้าจึงเป็นสิ่งสำคัญอย่างมากที่จะช่วยป้องกันอันตรายจากไฟฟ้าช็อตได้อย่างดี เครื่องวัดค่าความเป็น

ฉนวนไฟฟ้าสำคัญอย่างไร

ความสำคัญของฉนวนไฟฟ้า อุปกรณ์เครื่องมือเครื่องใช้ ที่จะต้องใช้ไฟฟ้า ในการกระตุ้นการทำงาน จำเป็นอย่างยิ่งจะต้องมีฉนวนกันไฟฟ้า ความสำคัญของฉนวนไฟฟ้าคือ ช่วยป้องกันอันตรายจากไฟฟ้าลัดวงจร หรือการเกิดไฟดูดเนื่องจากสัมผัสไฟฟ้าโดยไม่ตั้งใจ ฉนวนไฟฟ้าที่เราเจอบ่อยที่สุดในชีวิตประจำวันก็คือ ฉนวนบนปลั๊กไฟ

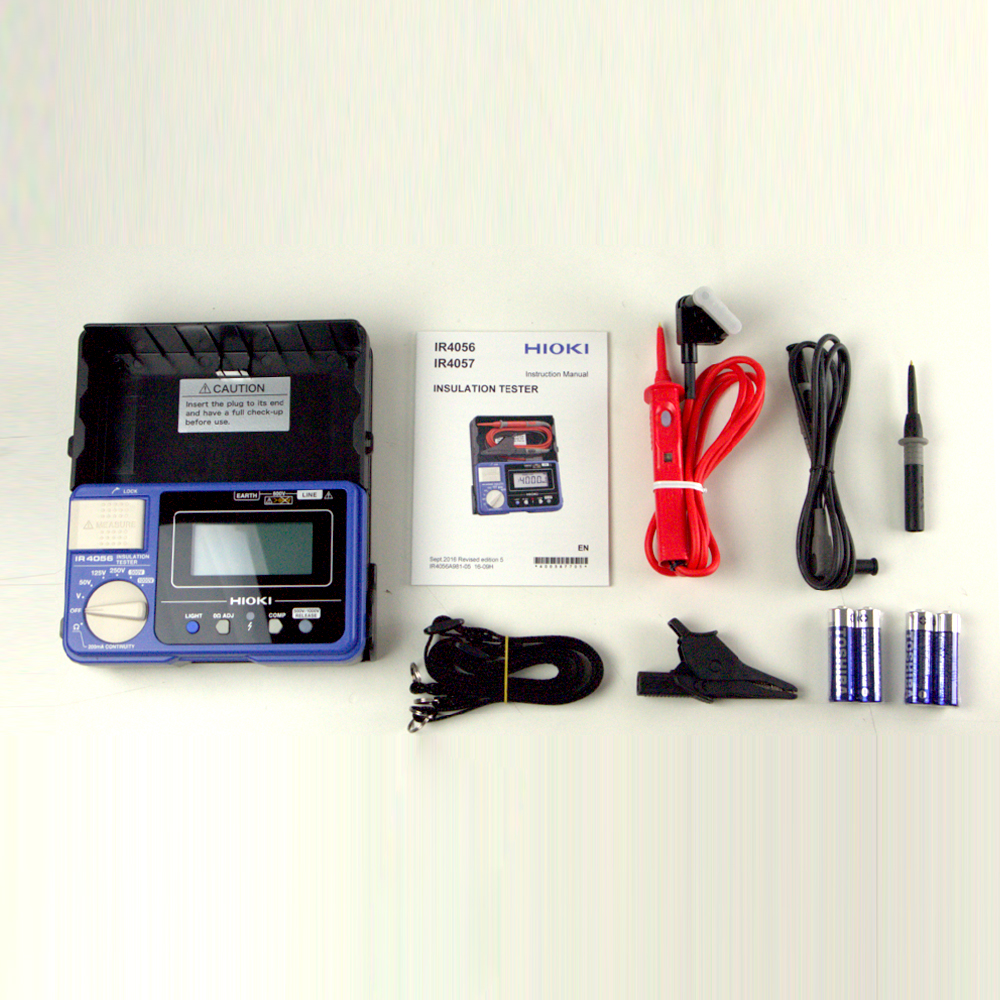

Accessories

Accessories Included:

ตัวเครื่อง
Test Lead: L9788-11
Neck strap
แบตเตอรี่ Alakaline AA x 4
คู่มือ

Options:

BREAKER PIN L9787-91
TIP PIN L9788-90
