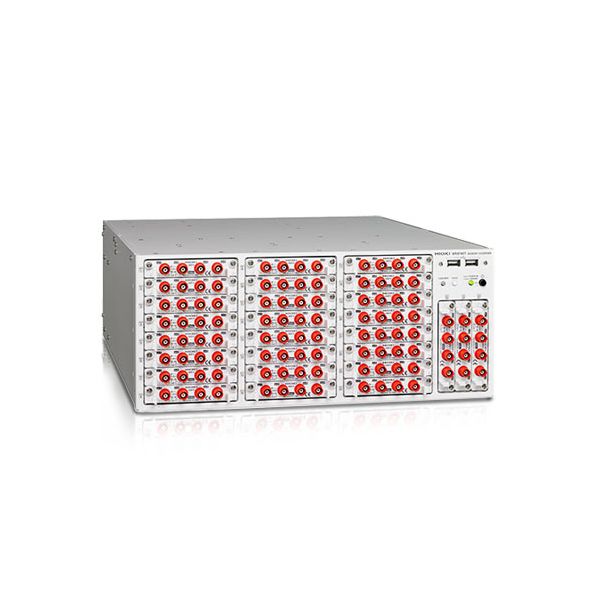

HIOKI MR8740T เครื่องวัดและบันทึกไฟฟ้า MEMORY HiCORDER

SKU
MR8740T
main product photo
Out of stock

เครื่องวัดและบันทึกไฟฟ้า MEMORY HiCORDER
เหมาะสำหรับการตรวจสอบบอร์ดประสิทธิภาพสูงเช่น ECU
รองรับการเชื่อมต่อแบบ analog สูงสุดถึง 108 channels
วัดผลได้รวดเร็ว 20 m/s แบบพร้อมกันในทุก ๆ channels
รองรับการแสดงผลแบบ 4K multi-channel waveforms
HIOKI, JAPAN

สินค้าลงทะเบียนโปรดติดต่อฝ่ายขาย

Authorized_HIOKI

สอบถาม
Categories: Hioki, Benchtop Digital Multimeters (DMMs), Data Acquisition, Oscilloscopes, Memory Recorders
Hioki

HIOKI MR8740T เครื่องวัดและบันทึกไฟฟ้า MEMORY HiCORDER

MR8740T เครื่องวัดและบันทึกไฟฟ้า MEMORY HiCORDER เป็นระบบจัดเก็บข้อมูลที่ติดตั้งใน rack ซึ่งให้การวัดความเร็วสูงและหลายช่องสัญญาณได้สูงสุด 108 ช่อง สร้างสัญญาณจำลองและบันทึกในเวลาเดียวกันโดยใช้ชุดอินพุตแบบ plug-and-play ทำให้เครื่องบันทึก waveform เหมาะสำหรับการประเมินอุปกรณ์หลายสัญญาณ เช่น ชุดควบคุมอิเล็กทรอนิกส์ของยานพาหนะ (ECU)

Number of input units Max. 27 slots
Number of channels [Using the U8975] Max. 108 ch analog, or 96 ch analog + 48 ch logic (when used in combination with U8975 + 8973)
[Using the 8966] Max. 54 ch analog, or 48 ch analog + 48 ch logic (when used in combination with 8966 + 8973)
*Logic unit 8973 is limited to slots 25 to 27, up to 3 units.
*Analog unit channels are isolated from each other and from chassis. Logic unit channels share a common GND with chassis.
Measurement ranges 100 mV to 400 V f.s., 12 ranges, resolution : 1/2000 of range (when using 8966)
4 V to 200 V f.s., 6 ranges, resolution : 1/32000 of range (when using U8975)
100 mV to 1000 V f.s., 5 ranges, resolution : 1/1000 000 of range (when using MR8990)
1 V, 10 V, 100 V f.s., 3 ranges, resolution : 1/1000 000 of range (when using U8991)
Max. allowable input 400 V DC (when using 8966; upper limit voltage that can be applied between input terminals without damage)
Max. rated voltage to earth 300 V AC/DC (input and instrument are isolated; between input channels and chassis; upper limit voltage that can be applied between input channels without damage)
Frequency characteristics DC to 5 MHz (-3 dB, when using 8966)
Max. sampling speed 20 MS/s, all ch simultaneous, external sampling: 10 MS/s
Measurement functions Memory (high-speed recording)
Memory capacity Total of 1 G Word installed, 16 MW/ch (when using 8966), 8 MW/ch (when using U8975 or MR8990), 4 MW/ch (when using U8991)
Internal storage SSD 480 GB
Removable storage USB memory stick ×8
Monitor output VGA, HDMI, Display Port, Recommended resolution 1920 × 1080 dot or more
External interfaces [LAN] 1000 BASE-T, 100 BASE-TX, 10 BASE-TX (2 port) (DHCP and DNS support, FTP server/cliant, HTTP server)
[USB] USB 3.0 Series A receptacle × 4, USB 2.0 ×4
Power supply 100 to 240 V AC, 50/60 Hz (400 VA max.)
Dimensions and mass 426 mm (16.77 in)W × 177 mm (6.97 in)H × 505 mm (19.88 in)D, 14.0 kg (493.8 oz) (main unit only)
SKUMR8740T
Weight14000.000000
Dimension426 x 177 x 505mm
ManufacturerHioki
Data loggerYes
Resolution No
Measurement Range100 mV to 400 V f.s., 12 ranges, resolution : 1/2000 of range (when using 8966)
4 V to 200 V f.s., 6 ranges, resolution : 1/32000 of range (when using U8975)
100 mV to 1000 V f.s., 5 ranges, resolution : 1/1000 000 of range (when using MR8990)
1 V, 10 V, 100 V f.s., 3 ranges, resolution : 1/1000 000 of range (when using U8991)
Other FunctionMemory (high-speed recording)
Power Supply100 to 240 V AC, 50/60 Hz (400 VA max.)
Water resistanceNo
Sensor Output InterfaceNo
Accuracy±
Your Rating
PDF Download PDF Download

Accessories Included:

  • Power cord ×1
  • Quick start manual ×1
  • Instruction Manual (detailed edition) (CD-R) ×1
  • Application disk (CD-R) ×1
  • rack installation hardware ×1
  • Blank panel (for blank slots only)

Options

  • PROBE POWER UNIT Z5021
  • SSD UNIT U8332
  • HD UNIT U8333
  • SD MEMORY CARD 2GB Z4001
  • SD MEMORY CARD Z4003
  • USB DRIVE Z4006
  • NON-CONTACT AC VOLTAGE PROBE SP3000
  • NON-CONTACT AC VOLTAGE PROBE SP3000-01
  • AC VOLTAGE PROBE SP9001
  • CONNECTION CORD L9217
  • CONNECTION CORD 9166
  • CONVERSION CABLE 9318
  • CONVERSION CABLE CT9901
  • CONVERSION CABLE CT9900
  • CONVERSION ADAPTER 9199
  • CARRYING CASE C1010
Input modules
  • HIGH SPEED ANALOG UNIT U8976
  • HIGH RESOLUTION UNIT 8968
  • TEMP UNIT 8967
  • 3CH CURRENT UNIT U8977
  • 4CH ANALOG UNIT U8975
  • DC/RMS UNIT 8972
  • STRAIN UNIT U8969
  • 4CH ANALOG UNIT U8978
  • HIGH VOLTAGE UNIT U8974
  • CURRENT UNIT 8971
  • FREQ UNIT 8970
  • CHARGE UNIT U8979
  • ANALOG UNIT 8966
  • DIGITAL VOLTMETER UNIT MR8990
  • LOGIC UNIT 8973
Output modules
  • ARBITRARY WAVEFORM GENERATOR UNIT U8793
  • PULSE GENERATOR UNIT MR8791
  • WAVEFORM GENERATOR UNIT MR8790
INPUT CORD (A)
  • CONNECTION CORD L9790
  • ALLIGATOR CLIP L9790-01
  • GRABBER CLIP 9790-02
  • CONTACT PIN 9790-03
INPUT CORD (B)
  • CONNECTION CORD L9198
  • CONNECTION CORD L9197
  • GRABBER CLIP 9243
INPUT CORD (C)
  • 10:1PROBE 9665
  • 100:1PROBE 9666
INPUT CORD (D)
  • DIFFERENTIAL PROBE P9000-01
  • DIFFERENTIAL PROBE P9000-02
  • AC ADAPTER Z1008
INPUT CORD (E)
  • DIFFERENTIAL PROBE 9322
  • AC ADAPTER 9418-15
INPUT CORD (F)
  • CONNECTION CABLE SET L4940
  • MAGNETIC ADAPTER SET L4937
  • EXTENSION CABLE SET L4931
  • GRABBER CLIP 9243
  • ALLIGATOR CLIP SET L4935
  • BUS BAR CLIP SET L4936
INPUT CORD (G)
  • TEST LEAD L2200
Logic signal measurement
  • LOGIC PROBE 9327
  • LOGIC PROBE MR9321-01
  • LOGIC PROBE 9320-01
Up to 200 A (High precision)
  • AC/DC CURRENT SENSOR CT6862-05
  • CLAMP ON SENSOR 9272-05
  • AC/DC CURRENT SENSOR CT6863-05
  • AC/DC CURRENT PROBE CT6841-05
  • AC/DC CURRENT PROBE CT6843-05
Up to 1000 A (High precision)
  • AC/DC CURRENT PROBE CT6844-05
  • AC/DC CURRENT SENSOR CT6875
  • AC/DC CURRENT PROBE CT6845-05
  • AC/DC CURRENT SENSOR CT6876
  • AC/DC CURRENT PROBE CT6846-05
  • AC/DC CURRENT SENSOR CT6865-05
POWER SUPPLY for Current Sensors
  • SENSOR UNIT CT9555
  • SENSOR UNIT CT9556
  • SENSOR UNIT CT9557
  • CONNECTION CORD L9217
10 mA class to 500 A (High speed)
  • CLAMP ON PROBE 3273-50
  • CLAMP ON PROBE 3274
  • CLAMP ON PROBE 3275
  • CLAMP ON PROBE 3276
Power supply
  • POWER SUPPLY 3272
  • POWER SUPPLY 3269
Leak Current
  • CLAMP ON LEAK HiTESTER 3283
  • CONVERSION ADAPTER 9199
  • OUTPUT CORD L9094
  • AC ADAPTER 9445-02
  • OUTPUT CORD L9095
  • AC ADAPTER 9445-03
  • OUTPUT CORD L9096
PC Software
  • FlexPro
  • WAVE PROCESSOR 9335
  • LAN CABLE 9642
  • GENNECT ONE SF4000
