Lutron LCR-9183 Professional LCR Meter

SKU
LCR-9183

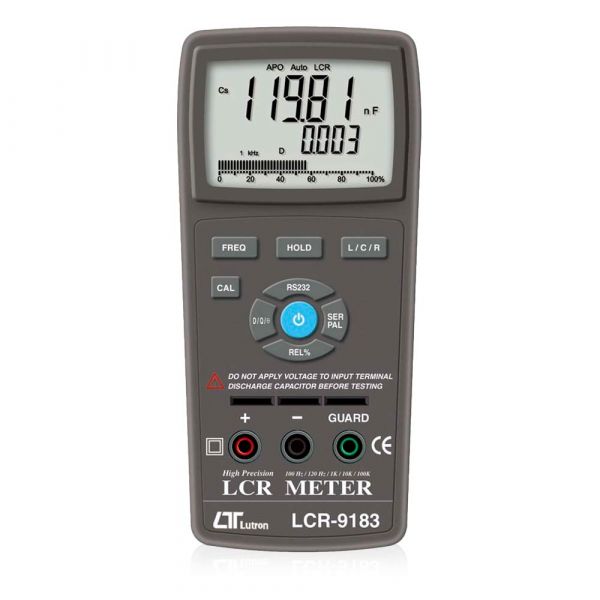

main product photo
฿8,100.00
In stock

Lutron LCR-9183 Professional LCR Meter
L - Inductance 20.00 uH to 2000.0 H
C - Capacitance 2000.0 pF to 2.000 mF
R - Resistance 20.000 ohm to 200.0 M ohm
5 Different test frequency available
RS232/USB PC Computer interface
Lutron

Add to Compare
Categories: LCR Meters, Lutron , Product Type 1 (Stock Item)
Lutron

Lutron LCR-9183 Professional LCR Meter

The LCR-9183 is a compact size LCR Meter with dual LCD display. Five different test frequency are available: 100 Hz/ 120 Hz/ 1 KHz/ 10 KHz/ 100 KHz. Data hold, Auto Power Off function, RS232/USB PC Computer interface. (optional)

Resistance (DCR)
Range Accuracy Range Accuracy
20 Ω ± (0.8% + 5 d) 200 KΩ ± (0.8% + 5 d)
200 Ω 2000 KΩ
2000 Ω 20 MΩ ± (1.5% + 5 d)
20 KΩ 200 MΩ ± (2.5% + 5 d)
Resistance (Rp/Rs)
Range Accuracy
100 Hz / 120 Hz 1000 Hz 10 KHz 100 KHz
20 Ω ± (1.2% + 5 d) ± (1.2% + 5 d) ± (1.2% + 5 d) ± (2.5% + 5 d)
200 Ω ± (0.8% + 5 d) ± (0.8% + 5 d) ± (0.8% + 5 d) ± (0.8% + 5 d)
2000 Ω
20 KΩ
200 KΩ
2000 KΩ ± (1.5% + 5 d) ± (1.5% + 5 d) ± (1.5% + 5 d) ± (3% + 5 d)
20 MΩ ± (1.5% + 5 d) ± (2.5% + 5 d) ± (2.5% + 5 d) —
200 MΩ ± (2.5% + 5 d) ± (6% + 5 d) — —
Capacitance (Cp/Cs) : D ≤ 0.1
Range Accuracy
100 Hz / 120 Hz 1000 Hz 10 KHz 100 KHz
20 pF ± (2.5% + 5 d) ± (1.5% + 5 d) ± (1.5% + 5 d) ± (1.5% + 5 d)
200 pF ± (1.5% + 5 d) ± (1.5% + 5 d) ± (1.0% + 5 d) ± (1.0% + 5 d)
2000 pF ± (1.2% + 5 d) ± (1.5% + 5 d) ± (1.0% + 5 d) ± (1.0% + 5 d)
20 nF ± (1.0% + 5 d) ± (1% + 5 d) ± (1.0% + 5 d) ± (1.0% + 5 d)
200 nF
2000 nF
20 μF ± (1.0% + 5 d) ± (1% + 5 d) ± (1.5% + 5 d) ± (1.5% + 5 d)
200 μF ± (1.0% + 5 d) ± (1% + 5 d) ± (2% + 5 d) —
2000 μF ± (2% + 5 d) ± (2% + 5 d) — —
20 mF ± (3% + 5 d) — — —
Inductance (Lp/Ls) : D ≤ 0.1
Range Accuracy
100 Hz / 120 Hz 1000 Hz 10 KHz 100 KHz
20 μH ± (1.5% + 5 d) ± (1.5% + 5 d) ± (1.5% + 5 d) ± (1.5% + 5 d)
200 μH
2000 μH ± (1.5% + 5 d) ± (1.5% + 5 d) ± (1.0% + 5 d) ± (1.0% + 5 d)
20 mH ± (1.0% + 5 d) ± (1.0% + 5 d) ± (1.0% + 5 d) ± (1.0% + 5 d)
200 mH
2000 mH —
20 H — —
200 H ± (1.0% + 5 d) ± (1.5% + 5 d) — —
2000 H ± (2% + 5 d) — — —
Display LCD size: 56.4 × 52.9 mm
Test frequency 100 Hz/ 120 Hz/ 1 KHz/ 10 KHz/ 100 KHz
Function L/ C/ R Function selector, Frequency selector, D/ Q/ θ/ ESR selector
Dissipation factor 0.000 to 999
Quality factor 0.000 to 999
θ Measurement ± 90°
Power requirement DC 9V battery
Dimension/ Weight 193 × 88 × 41 mm/ 420 g
SKULCR-9183
Weight420.000000
Dimension193 x 88 x 41 mm
ManufacturerLutron
Data loggerNo
Resolution Resolution depends on measurement function.
Measurement RangeL - Inductance 200.00 uH to 2000.0 H
C - Capacitance 2000.0 pF to 2.000 mF
R - Resistance 20.000 ohm to 200.0 Mohm
Other FunctionNo
Power SupplyBattery 9V
Water resistanceNo
Sensor Output InterfaceNo
AccuracyAccuracy depends on measurement function.
Your Rating
Manual Download Manual Download
What is the LCR Meter??

เครื่องวัด แอลซีอาร์ (LCR Meter) คืออะไร??

เครื่องวัดแอลซีอาร์ (LCR Meter) คืออะไร? เครื่องวัดแอล์ซีอาร์ จัดเป็นเครื่องมือวัดที่นิยมใช้โดยทั่วไปสำหรับคนที่ทำงานทางด้านไฟฟ้า และ อิเล็กโทรนิกส์ โดยใช้วัดอุปกรณ์ภายในวงจรไฟฟ้าต่างๆ (Circuit Component parts) โดยอุปกรณ์ภายในวงจรไฟฟ้าหลักๆ จะมีอยู่ 3 ชนิดใหญ่ๆ ได้แก่ ตัวเหนี่ยวนำไฟฟ้า (แอล: L), ตัวเก็บประจุ (ซี: C) และ ตัวต้านทาน (อาร์: R) ซึ่งนิยมเรียกรวมๆกันว่า แอลซีอาร์

อุปกรณ์ที่มีมาในชุด:

  • Main unit x 1
  • Instruction manual
  • Calibration Certificate (from manufacturer) x 1
  • Alligator clips x 1
  • Battery DC 9V x 1 (ทางเลกะแถมให้ฟรี)

อุปกรณ์เสริม (แยกจำหน่าย):
