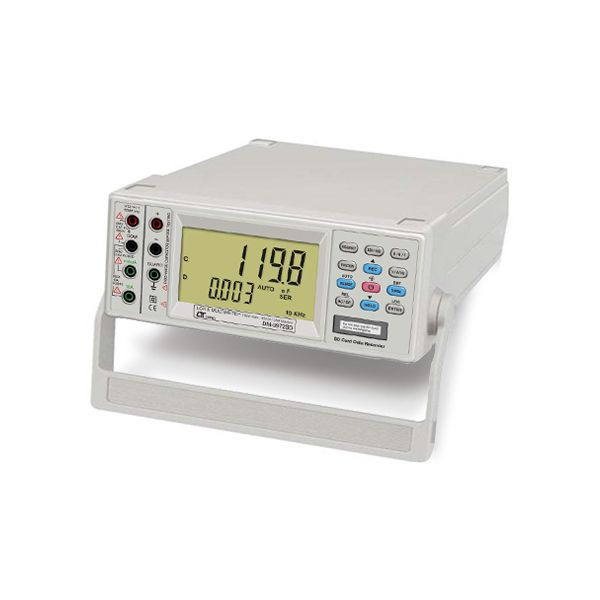

Lutron DM-9972SD มัลติมิเตอร์แบบตั้งโต๊ะ

DMM ELECTRICAL SPECIFICATION

เครื่องวัดมัลติมิเตอร์แบบตั้งโต๊ะ สามารถวัดค่าได้ทั้งในโหมดของ Digital Multimeter และ LCR Meter ตัวเครื่องมาพร้อมกับหน้าจอ LCD ขนาดใหญ่และไฟ backlight แสดงผลได้สูงสุดถึง 6000 counts รองรับการบันทึกข้อมูลผ่าน SD Card สูงสุดถึง 16 GB และปลอดภัยด้วยมาตรฐาน CAT III 1000V, CAT IV 600V

AC Voltage (True RMS)
Range	Accuracy	Resolution
600.0 mV, 6 V, 60 V, 600 V, 1000 V	± (1% + 2 dgt.)	0.1 mV, 0.001 V, 0.01 V, 0.1 V, 1 V
DC Voltage
Range	Accuracy	Resolution
600.0 mV	± (0.5% + 2 dgt.)	0.1 mV
6 V, 60 V, 600 V, 1000 V	± (0.8% + 1 dgt.)	0.001 V, 0.01 V, 0.1 V, 1 V
DC Current (True RMS)
Range	Accuracy	Resolution
600.0 μA, 6000 μA, 60.00 mA, 600.0 mA	± (0.5% + 2 dgt.)	0.1 μA, 1 μA, 0.01 mA, 0.1 mA
6 A	± (1.5% + 5 dgt.)	0.001 A
10 A	± (1.5% + 2 dgt.)	0.01 A
AC Current (True RMS)
Range	Accuracy	Resolution
600.0 μA, 6000 μA, 60.00 mA, 600.0 mA	± (1% + 7 dgt.)	0.1 μA, 1 μA, 0.01 mA, 0.1 mA
6 A	± (1.5% + 5 dgt.)	0.001 A
10 A	± (1.5% + 2 dgt.)	0.01 A
Diode Check
Range	Accuracy	Resolution
2.9 V	± (0.5% + 2 dgt.)	0.1 V
Frequency
Range	Accuracy	Resolution
60 Hz, 600 Hz, 6 KHz, 60 KHz, 600 KHz, 6 MHz, 20 MHz	± (0.5% + 2 dgt.)	0.01 Hz, 0.1 Hz, 0.001 KHz, 0.01 KHz, 0.1 KHz, 0.001 MHz, 0.01 MHz
Resistance
Range	Accuracy	Resolution
600 Ω	± (1% + 2 dgt.)	0.1 Ω
6 KΩ, 60 KΩ, 600 KΩ, 6 MΩ	± (1.5% + 2 dgt.)	0.001 KΩ, 0.01 KΩ, 0.1 KΩ, 0.001 MΩ
60 MΩ	± (3% + 5 dgt.)	0.01 MΩ
Continuity Beeper
Beeper will sound if measured resistance less than 20 Ω

LCR ELECTRICAL SPECIFICATION

Resistance (DCR)
Range		Accuracy
60 Ω		± (1.5% + 5 dgt.)
600 Ω, 6 KΩ, 60 KΩ, 600 KΩ, 6 MΩ		± (1.0% + 5 dgt.)
20 MΩ		± (1.5% + 5 dgt.)
Resistance (Z) (SER/PAL) 0.5 V (RMS)
Range		Accuracy (100, 120 Hz)	Accuracy (1 KHz)	Accuracy (10 KHz)
60 Ω		± (1.5% + 5 dgt.)	± (1.5% + 5 dgt.)	± (1.5% + 5 dgt.)
600 Ω, 6 KΩ, 60 KΩ, 600 KΩ, 6 MΩ		± (1.2% + 5 dgt.)	± (1.2% + 5 dgt.)	± (1.2% + 5 dgt.)
20 MΩ		± (2.0% + 5 dgt.)	± (2.0% + 5 dgt.)	± (3.0% + 5 dgt.)
Capacitance (SER/PAL) : D ≤ 0.1, 0.5 V (RMS)
Range	Accuracy (100 Hz)	Accuracy (120 Hz)	Accuracy (1 KHz)	Accuracy (10 KHz)
600 pF	± (3.5% + 5 dgt.)	± (3.5% + 5 dgt.)	± (2.5% + 5 dgt.)	± 2.0%
6000 pF	± (2.5% + 5 dgt.)	± (2.5% + 5 dgt.)	± (2.0% + 5 dgt.)	± 1.5%
60 nF	± (2.0% + 5 dgt.)	± (2.0% + 5 dgt.)	± (2.0% + 5 dgt.)	± (1.5% + 5 dgt.)
600 nF	± (2.0% + 5 dgt.)	± (2.0% + 5 dgt.)	± (1.5% + 5 dgt.)	± (1.5% + 5 dgt.)
6000 nF	± (1.5% + 5 dgt.)	± (1.5% + 5 dgt.)	± (1.5% + 5 dgt.)	± (1.5% + 5 dgt.)
60 μF	± (1.5% + 5 dgt.)	± (1.5% + 5 dgt.)	± (1.5% + 5 dgt.)	± (2.5% + 5 dgt.)
600 μF	± (1.5% + 5 dgt.)	± (1.5% + 5 dgt.)	± (2.5% + 5 dgt.)	—
6000 μF	± (2.5% + 5 dgt.)	± (2.5% + 5 dgt.)	—	—
10 mF	± (3.5% + 5 dgt.)	± (3.5% + 5 dgt.)	—	—
Inductance (SER/PAL) : D ≤ 0.1, 0.5 V (RMS)
Range	Accuracy (100 Hz)	Accuracy (120 Hz)	Accuracy (1 KHz)	Accuracy (10 KHz)
600 μH	—	—	± (2.5% + 5 dgt.)	± 2.5%
6000 μH	—	—	± (2.0% + 5 dgt.)	± (2.0% + 5 dgt.)
60 mH	± (2.0% + 5 dgt.)	± (2.0% + 5 dgt.)	± (1.5% + 5 dgt.)	± (1.5% + 5 dgt.)
600 mH, 6000 mH	± (1.5% + 5 dgt.)	± (1.5% + 5 dgt.)	± (1.5% + 5 dgt.)	± (1.5% + 5 dgt.)
60 H	± (1.5% + 5 dgt.)	± 1.5%	± (2.5% + 5 dgt.)	—
200 H	± (2.5% + 5 dgt.)	± 2.5%	—	—

SPECIFICATION

Display	LCD (97 x 56 mm) with back light
Functions	Data hold, relative, peak, max, min
Data storage	SD memory card 1 to 16 GB
Standard	CAT III 1000V, CAT IV 600 V
Interface	RS232 PC interface
Power requirement	Battery AA x 6
Dimensions/ Weight	292 x 236 x 100 mm/ 1450 g

More Information

SKU	DM-9972SD
Weight	1450.000000
Dimension	292 x 236 x 100 mm
Manufacturer	Lutron
Data logger	No
Accuracy	±
Resolution	No
Measurement Range	No
Other Function	No
Power Supply	Battery AA x 6
Water resistance	No
Sensor Output Interface	USB, RS-232 interface
