Positector UTG Series Probe Ultrasonic Thickness Gauge

SKU
Positector UTG Series

In stock

เครื่องวัดค่าความหนาของชิ้นงาน ด้วยหลักการอัลตร้าโซนิค เหมาะสำหรับนำไปใช้วัดความหนาของผนังของวัสดุ เช่น ความหนาเหล็ก ความหนาพลาสติก, ความหนาท่อ, ความหนาถัง, ความหนาของโครงสร้างต่างๆ และอื่นๆ ไม่จำเป็นต้องลอกหรือขัดสีที่ทาออก ที่ให้ผลกาวัดที่แม่นยำ ให้การอ่านผลการอ่านค่าที่รวดเร็ว สินค้ามาตรฐานการป้องกัน IP65 สินค้ารับประกันกับทางเลกะ 1ปี และรับประกันจากทางโรงงาน 2ปี ในกล่อง Sensor มาพร้อม Certificate of Calibration ตามมาตรฐาน NIST หรือ PTB(Long Form) และสอดคล้องตามมาตรฐานสากล ASTM E797
ยี่ห้อ DeFelsko ประเทศ USA.

0

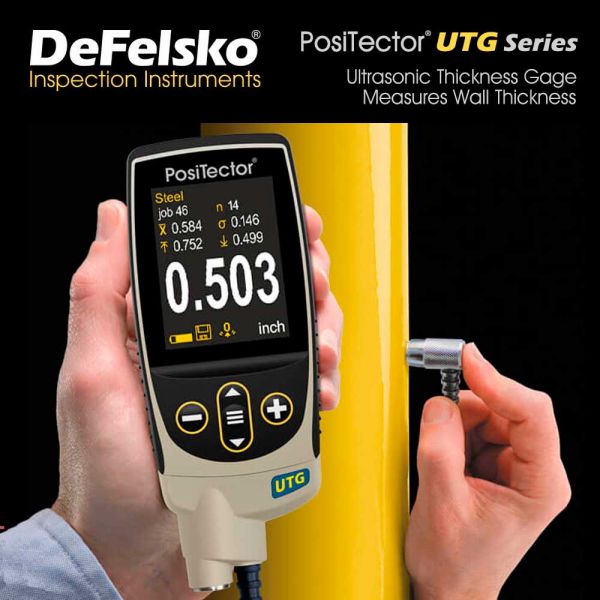

Defelsko Positector UTG Series เครื่องวัดค่าความหนาของชิ้นงานด้วยอัลตร้าโซนิค | Ultrasonic Thickness Gage Measures Wall Thickness

PosiTector® UTG Series สำหรับวัดความหนาของชิ้นงาน ด้วยหลักการอัลตร้าโซนิค เหมาะสำหรับนำไปใช้วัดความหนาของผนังของวัสดุ เช่น ความหนาเหล็ก ความหนาพลาสติก และอื่นๆ โดยตัวเครื่องนั้นถูกออกแบบมาเพื่อใช้วัดค่าความหนาของตัวชิ้นงาน ความหนาท่อ, ความหนาถัง, ความหนาของโครงสร้างต่างๆ ที่อาจจะได้รับผลกระทบจากการกัดกร่อนหรือการกัดเซาะจากภายในที่ตรวจสอบได้ยาก ซึ่งผู้ใช้งานไม่จำเป็นต้องลอกหรือขัดสีที่ทาออก ส่วนของ Sensor เป็น Ultrasonic transducers ที่ให้ผลการวัดที่แม่นยำ ให้การอ่านผล การอ่านค่าที่รวดเร็ว และสอดคล้องตามมาตรฐานสากล ASTM E797

ในกล่องของตัว Sensor จะมาพร้อม Certificate of Calibration ตามมาตรฐาน NIST หรือ PTB (Long Form)

สินค้านำเข้าจากประเทศสหรัฐอเมริกา (Made in USA.)

FEATURES

  • Simple
    • เพิ่มความรวดเร็วในการวัดค่า ซึ่งผู้ใช้งานสามารถตั้งค่า Pre-programmed ได้ โดยสามารถเลือกจากรายการวัสดุทั่วไป และสามารถระบุเองก็ทำได้
    • ฟังก์ชั่น Smart Couple™ กรณีที่ผู้ใช้งาน ใช้งานในโหมดการวัดในรูปแบบ Scan อยู่นั้น หากเมื่อใช้งานร่วมกับ ฟังก์ชั่น Smart Couple จะทำให้ทราบว่าพื้นผิวที่ทำการวัดค่ามีลักษณะขรุขระ
    • NEW หน้าจอสีขนาดใหญ่ขึ้น 2.8 นิ้ว แบบสัมผัสทนต่อแรงกระแทก พร้อมปุ่มกดที่ออกแบบมาใหม่เพื่อการเข้าถึงเมนูต่างๆ ได้อย่างอย่างรวดเร็ว
    • NEW ฟังก์ชั่นความช่วยเหลือบนตัวเครื่อง ที่อธิบายรายการเมนูต่างๆ ด้วยการกดปุ่มเพียงปุ่มเดียว
    • สามารถ RESET เพื่อคืนค่าการตั้งค่าจากโรงงานทันที
  • Durable
    • NEW ทนทานต่อสภาพอากาศ กันฝุ่น และกันน้ำ ได้รับมาตรฐาน IP65
    • NEW ตัวเครื่องดีไซน์ตามหลักสรีรศาสตร์ ตัวเครื่องมียางหุ้มเพิ่มความทนทาน

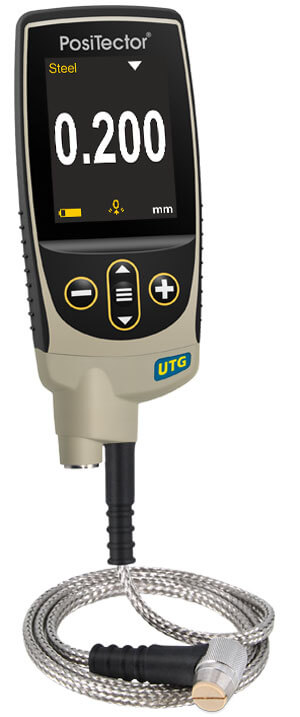

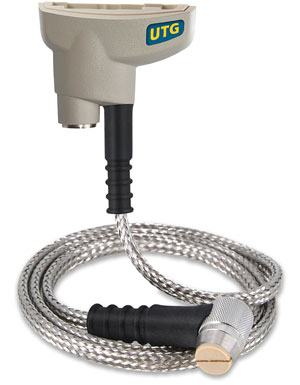

    • สายของโพรบเป็นแบบ สเตนเลสสตีลถักเพิ่มความทนทาน (เฉพาะรหัส UTG CX)
    • ในชุดกล่องตัวเครื่องมาพร้อมยางหุ้มป้องกันแรงกระแทก
    • รับประกันตัวเครื่อง และเซนเซอร์ นาน 2 ปี (รับประกันจากทางโรงงาน)
  • Accurate
    • เซนเซอร์มาพร้อม Certificate of Calibration ตามมาตรฐาน NIST หรือ PTB
    • มีฟังก์ชั่นการชดเชยอุณหภูมิ ทำให้ผลการวัดมีความแม่นยำ
    • โหมด Hi-RES เพิ่มความละเอียดและความแม่นยำ
    • เป็นไปตามมาตรฐาน ISO และ ASTM
  • Versatile
    • Probe Compatibility ตัวเครื่องรองรับและใช้งานร่วมกับโพรบของ Defelsko ทุกรุ่นได้แก่ 6000 Series, 200 Series, RTR Series, SPG Series, DPM Series, IRT Series, SST Series, UTG Series, SHD Series, BHI Series, และ GLS Series
    • NEW หน้าจอตัวเครื่องหมุนอัตโนมัติพร้อม Flip Lock
    • สามารถปรับเทียบได้ที่ 1 จุด หรือ 2 จุด
    • เลือกหน่วยการวัด Inch / mm. สามารถเลือกสลับได้
    • ภาษาที่แสดงที่ตัวเครื่องเลือกได้ 17 ภาษา (English, French, German, Spanish, Chinese, Japanese, Korean, Dutch, Portuguese, Italian, Norwegian, Russian, Czech, Polish, and Turkish.)
    • ในเซนเซอร์รุ่น UTG C และ UTG M สายโพรบวัดเลือกความยาวได้สูงสุดถึง 20 เมตร สำหรับการวัดใต้น้ำหรือการวัดระยะไกลๆ (คลิ๊กอ่านรายละเอียด)
  • Powerful
    • มีฟังก์ชั่น Min Scan mode เป็นการวัดค่าแบบต่อเนื่องและบันทึกค่าความหนา ค่าต่ำสุด/ค่าสูงสุด ไปพร้อมกัน เหมาะสำหรับการตรวจสอบในพื้นที่ขนาดใหญ่ ได้อย่างรวดเร็ว
    • มีฟังก์ชั่น Statistics mode ตัวเครื่องสามารถแสดงผล ค่าสถิติการวัด | อัปเดตค่าเฉลี่ย, ส่วนเบี่ยงเบนมาตรฐาน, ค่าต่ำสุด/ค่าสูงสุด และจำนวนการอ่านค่าขณะวัดในโหมดต่อเนื่อง
    • NEW ตัวเครื่องสามารถบันทึกภาพหน้าจอ (Screen Capture) ได้ถึง 100 ภาพ เพื่อใช้ตรวจสอบผลการวัด
    • NEW เปิดเครื่องในทันทีอย่างรวดเร็วหากเพิ่งปิดเครื่อง
    • NEW อายุการใช้งานแบตเตอรี่นานขึ้นสูงสุดถึง 30%
    • USB port ให้การเชื่อมต่อที่รวดเร็วเมื่อใช้งานร่วมกับ PC และยังสามารถจ่ายไฟผ่านสาย USB ไปยังตัวเครื่อง
    • สามารถทำการอ่านค่าและดูกราฟผลการวัดที่เก็บไว้ได้อย่างง่ายดาย โดยเข้าถึงด้วยการใช้เว็บเบราว์เซอร์ไม่จำเป็นต้องใช้ซอฟต์แวร์ใดๆ
    • ในกล่องสินค้ามาพร้อมเอกสารแนะนำการดาวน์โหลด PosiSoft Desktop สำหรับการดูข้อมูลการวัดและทำรายงานข้อมูลผลการวัด
    • ผลของการวัดที่ถูกบันทึกนั้นจะมีข้อมูลของวันที่และเวลาระบุไว้ด้วยจึงง่ายต่อการตรวจสอบ

FEATURES ที่เพิ่มขึ้นมาจากด้านบน เมื่อนำไปใช้งานร่วมกับตัวเครื่องเครื่องรุ่นต่างๆ

  • PT-STD เครื่องวัดรุ่น Standard
    • เมื่อใช้งานเซนเซอร์ร่วมกับตัวเครื่องรุ่น PT-STD เครื่องวัดรุ่น Standard : มีหน่วยความจำ 1,000 หน่วย/โพรบ โดยสามารถดูหรือดาวน์โหลดที่จัดเก็บไว้ได้ด้วยคอมพิวเตอร์ผ่าน USB interface
  • PT-ADV เครื่องวัดรุ่น Advanced
    • เมื่อใช้งานเซนเซอร์ร่วมกับตัวเครื่องรุ่น PT-ADV เครื่องวัดรุ่น Advanced : หน่วยความจำการอ่านค่า 250,000 หน่วย และสร้าง Batches ได้มากถึง 1,000 ชุด ในการเก็บข้อมูล
    • เมื่อใช้งานเซนเซอร์ร่วมกับตัวเครื่องรุ่น PT-ADV เครื่องวัดรุ่น Advanced : สามารถแสดงกราฟขณะวัดได้ทันทีบนหน้าจอ
    • เมื่อใช้งานเซนเซอร์ร่วมกับตัวเครื่องรุ่น PT-ADV เครื่องวัดรุ่น Advanced : มีฟังก์ชั่น Prompted Batch Mode สามารถสร้าง templates ข้อมูลข้อความบนหน้าจอและรูปภาพ เพื่อระบุตำแหน่งในการวัดได้ล่วงหน้า เหมาะอย่างยิ่งสำหรับการวัดที่งานซ้ำๆ หรือเมื่อต้องการตำแหน่งการวัดเฉพาะจุดตามที่กำหนด
    • เมื่อใช้งานเซนเซอร์ร่วมกับตัวเครื่องรุ่น PT-ADV เครื่องวัดรุ่น Advanced : Touchscreen keyboard แป้นพิมพ์แบบสัมผัสที่ช่วยให้ผู้ใช้งานสามารถเปลี่ยนชื่อ Batches การเพิ่มโน้ต และอื่นๆ อย่างรวดเร็ว
    • เมื่อใช้งานเซนเซอร์ร่วมกับตัวเครื่องรุ่น PT-ADV เครื่องวัดรุ่น Advanced : A-Scan Mode ภาพที่แสดงผลจะเป็นลักษณะ รูปแบบคลื่น สามารถปรับ Gain ในการวัดค่าและบันทึกภาพหน้าจอได้ หากใช่ร่วมกับโพรบรุ่น UTG M และ UTG P จะสามารถวัดระยะห่างระหว่างเสียงสะท้อนได้
    • เมื่อใช้งานเซนเซอร์ร่วมกับตัวเครื่องรุ่น PT-ADV เครื่องวัดรุ่น Advanced : B-Scan Mode ภาพที่แสดงผลจะเป็นลักษณะ รูปแบบของการตัดขวาง ของตัววัสดุทดสอบ
    • เมื่อใช้งานเซนเซอร์ร่วมกับตัวเครื่องรุ่น PT-ADV เครื่องวัดรุ่น Advanced : รองรับ WiFi เพื่อใช้ในการส่งข้อมูลแบบไร้สายไปยัง Posisoft.net ทำให้สามารถอ่านค่าและดูกราฟผลการวัดที่เก็บไว้ เข้าถึงโดยใช้เว็บเบราว์เซอร์ไม่จำเป็นต้องใช้ซอฟต์แวร์
    • เมื่อใช้งานเซนเซอร์ร่วมกับตัวเครื่องรุ่น PT-ADV เครื่องวัดรุ่น Advanced : มี Bluetooth 4.0 Technology สำหรับการถ่ายโอนข้อมูลไปยัง มือถือ/แทปเล็ตดูข้อมูลผ่านแอพพลิเคชั่นได้ [ระบบ Android โหลด PosiTectorAPP] [ระบบ iOS โหลด PosiTectorAPP iOS] หรือใช้ส่งข้อมูลไปยัง Bluetooth Printer รุ่น PRINTER-BT (Optional) ก็สามารถทำได้
    • เมื่อใช้งานเซนเซอร์ร่วมกับตัวเครื่องรุ่น PT-ADV เครื่องวัดรุ่น Advanced : รองรับการนำไปใช้งานร่วมกับ Third-party software ได้แก่ drones, ROVs, PLCs, และ robotic devices ซึ่งรองรับ protocols ที่ใช้ในอุตสหกรรมหลากหลาย
ตัวเครื่อง TM-1947SD

▲ บริษัท เลกะ คอร์ปอเรชั่น จำกัด เป็นตัวแทนจำหน่าย DeFelsko อย่างเป็นทางการ

PosiTector-UTG

▲ วัดค่าความหนาของโลหะที่ทาสีแล้ว โดยไม่ต้องทำการลอกสีที่ทาออก สำหรับวัสดุที่ผ่านการขัดผิวชิ้นงานด้วยการพ่นทราย

PosiTector-UTG

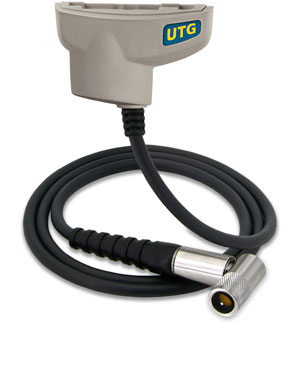

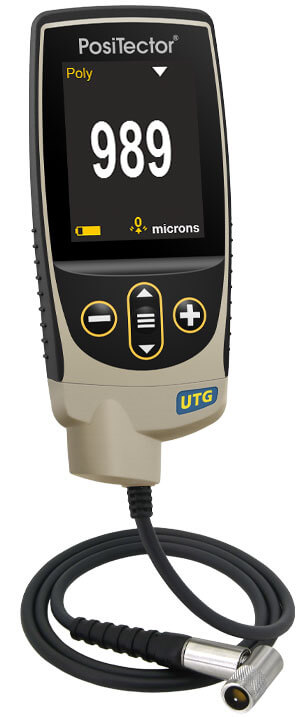

▲ โพรบ UTG P สำหรับการวัดความหนาของผนังขวดพลาสติก หรือโลหะแบบบาง ได้อย่างรวดเร็วและแม่นยำ สอดคล้องตามมาตรฐาน ASTM E797

A Scan

▲ A-Scan Mode ภาพที่แสดงผลจะเป็นรูปแบบคลื่น
สามารถวัดระยะห่างระหว่างเสียงสะท้อน
ต้องใช้งานร่วมกับตัวเครื่องรุ่น PT-ADV

B Scan

▲ B-Scan Mode ภาพที่แสดงผลจะเป็นลักษณะ รูปแบบของการตัดขวาง ของตัววัสดุทดสอบ
ต้องใช้งานร่วมกับตัวเครื่องรุ่น PT-ADV

ช่องเสียบ SD Card

▲ PosiSoft สร้างรายงานจากข้อมูลการวัดของคุณได้อย่างง่ายดาย Free! (แนะนำการใช้งาน PosiSoft Desktop)

ในรุ่น Positector UTG Series นั้นจะมี

ตัวเครื่อง ที่ใช้ในการแสดงผลมีอยู่ 2 รุ่นได้แก่

ตัวเครื่อง TM-1947SD

PT-STD ตัวเครื่องรุ่น Standard

ตัวเครื่องมีขาตั้งด้านหลัง

PT-ADV ตัวเครื่องรุ่น Advanced

เซนเซอร์ ที่ใช้ในการวัดค่าวัดความหนาของชิ้นงาน มีอยู่ 3 ประเภท ซึ่งในการเลือกเซนเซอร์นั้นสิ่งที่จำเป็น คือผู้ใช้งานต้องทราบว่าชิ้นงานนั้นเป็นวัสดุอะไรหรือมีลักษณะใด

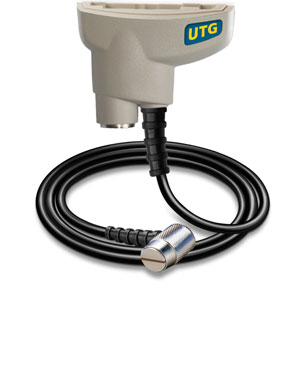

  • Corrosion เหมาะสำหรับงานวัดค่าความหนาของผนัง เช่น เหล็ก พลาสติก และอื่นๆ เป็นการวัดผลกระทบที่เกิดจากการกัดกร่อนหรือการกัดเซาะ ที่ตัวผนังถัง ผนังท่อ หรือโครงสร้าง ที่ถูกจำกัดการเข้าถึงหรือการตรวจสอบเพียงด้านเดียว

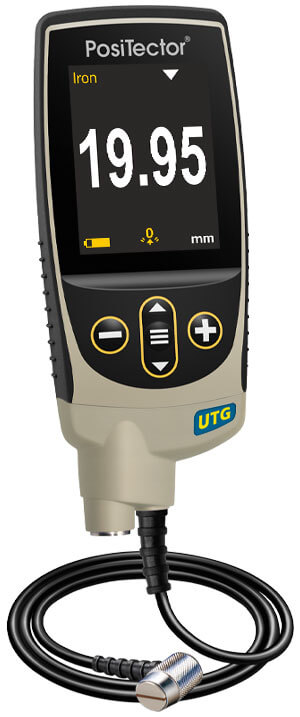

    • Corrosion on Cast/ Attenuative Materials เหมาะสำหรับงานวัดค่าความหนา ในงานเหล็กหล่อ (Cast iron) เป็นการตรวจสอบคุณภาพ ควบคุมต้นทุนการผลิต

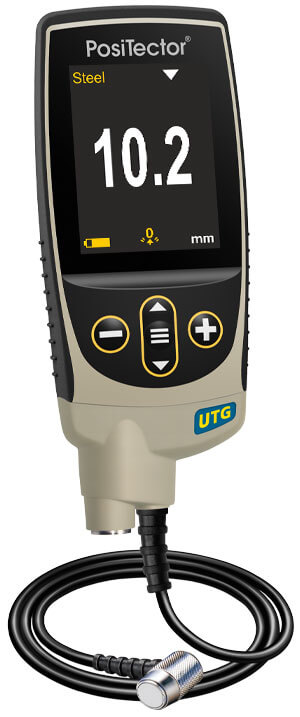

  • Multiple Echo เหมาะสำหรับงานวัดค่าความหนาของโลหะ ของโครงสร้าง ที่ทาสี โดยขณะวัดไม่ต้องลอกสีหรือขัดสีออก ให้ผลการวัดที่รวดเร็วและแม่นยำ ออกแบบมาสำหรับวัดกับวัสดุที่ผ่านการขัดผิวชิ้นงานด้วยการพ่นทราย เป็นต้น
  • Precision เหมาะสำหรับวัดค่าความหนาชิ้นงานที่ค่อนข้างบาง หรือการวัดที่ต้องการความละเอียดสูง วัดได้ทั้งบนโลหะและพลาสติก มีโหมด Multi-Echo ที่ช่วยให้มั่นใจในความแม่นยำสำหรับการวัดบนโลหะแบบบาง

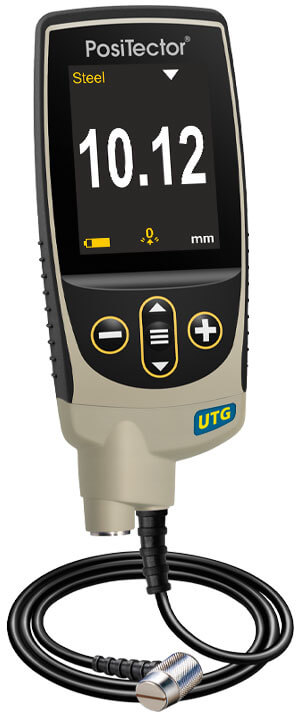

▼ Corrosion: เหมาะสำหรับงานวัดค่าความหนาของผนัง เช่น เหล็ก พลาสติก และอื่นๆ เป็นการวัดผลกระทบที่เกิดจากการกัดกร่อนหรือการกัดเซาะ

PROBE TYPE:

5 MHz Dual Element

THRU-PAINT CAPABILITY:

No

MEASURING RANGE:

0.040" to 5.000"
1.00 to 125.00 mm

ACCURACY

± 0.001" / ±0.03 mm

PROBE TYPE:

5 MHz Dual Element

THRU-PAINT CAPABILITY:

No

MEASURING RANGE:

0.040" to 5.000"
1.00 to 125.00 mm

ACCURACY

± 0.001" / ±0.03 mm

▼ Corrosion on Cast/Attenuative Materials: เหมาะสำหรับงานวัดค่าความหนา ในงานเหล็กหล่อ (Cast iron)

PROBE TYPE:

2.25 MHz Dual Element

THRU-PAINT CAPABILITY:

No

MEASURING RANGE:

0.080" to 5.000"
2.00 to 125.00 mm

ACCURACY

± 0.001" / ±0.03 mm

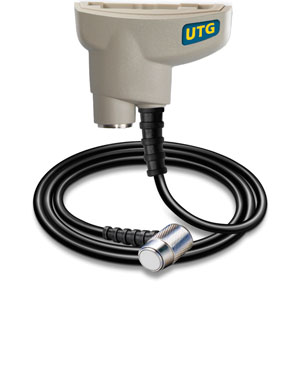

▼ Multiple Echo: เหมาะสำหรับงานวัดค่าความหนาของโลหะ ของโครงสร้าง ที่ทาสี โดยขณะวัดไม่ต้องลอกสีหรือขัดสีออก

PROBE TYPE:

5 MHz Contact

THRU-PAINT CAPABILITY:

Yes

SINGLE ECHO MEASURING RANGE:

0.100" to 5.000"
2.50 to 125.00 mm

MULTIPLE ECHO MEASURING RANGE

0.100" to 2.500"
2.50 to 60.00 mm

ACCURACY

± 0.001" / ±0.03 mm

▼ Precision: เหมาะสำหรับวัดค่าความหนาชิ้นงานที่ค่อนข้างบาง หรือการวัดที่ต้องการความละเอียดสูง วัดได้ทั้งบนโลหะและพลาสติก มีโหมด Multi-Echo

PROBE TYPE:

15 MHz Single Element Delay Line

THRU-PAINT CAPABILITY:

Yes

STEEL MEASURING RANGE:

0.008" to 0.475"
0.2 to 12.0 mm

PLASTIC MEASURING RANGE

0.005" to 0.175"
0.125 to 4.500 mm

ACCURACY

± 0.0004" / ±0.01 mm
SKUPositector UTG Series
Dimensionby model
ManufacturerDefelsko
Your Rating

Product's Video

การสอบเทียบ การทวนสอบ และการปรับค่า

การวัดค่าพารามิเตอร์ทางกายภาพ เช่น ความหนาผิวเคลือบ โปรไฟล์พื้นผิว และจุดน้ำค้าง เป็นงานทั่วไป สำหรับผู้ตรวจสอบและผู้ปฏิบัติงาน อย่างไรก็ตาม ความแม่นยำของการวัดค่าเหล่านี้ จะมีค่าเท่ากับเครื่องมือที่ทำการวัด แม้แต่เครื่องมืออิเล็กทรอนิกส์คุณภาพสูงก็สามารถให้ผลการวัดที่ไม่ถูกต้องได้ หากไม่ปฏิบัติตามสามขั้นตอนหลัก: การสอบเทียบ (Calibration) การทวนสอบ (Verification) และการปรับค่า (Adjustment)

แนะนำการใช้งาน PosiSoft Desktop for viewing, sharing, analyzing and reporting

โปรแกรมนำเข้าข้อมูลการบันทึกค่าการวัด ที่รองรับการเชื่อมต่อถ่ายโอนข้อมูลผ่าน USB, Wi-Fi นอกจากนั้นยังประสานการใช้งานร่วมกับ PosiTector App, and PosiSoft.net ทำให้ผู้ใช้งานสามารถดูผลค่าบันทึกการวัด วิเคราะห์ข้อมูล ทำรายงาน และส่งต่อข้อมูลไฟล์

อุปกรณ์มาตรฐาน

  • Depend on Model (ขึ้นอยู่กับแต่ละรุ่น)

อุปกรณ์เสริม
