FLIR-A400 กล้องถ่ายภาพความร้อนแบบติดตั้ง Smart Sensor Type (320×240 pixel) | LEGATOOL

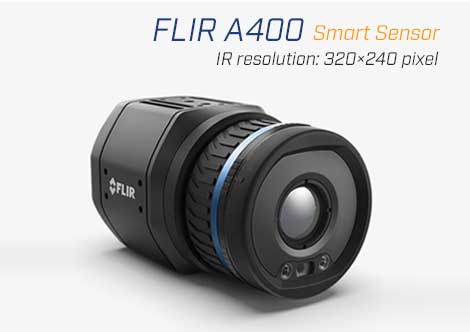

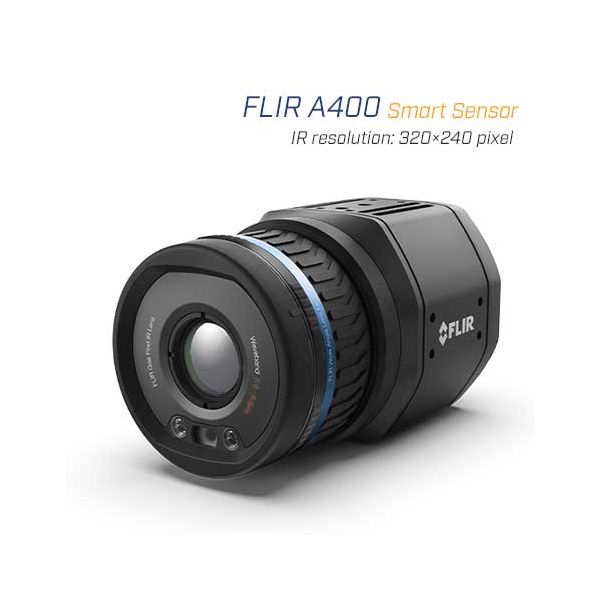

FLIR A400 กล้องถ่ายภาพความร้อนแบบติดตั้ง (320×240 pixel)

(FLIR A400 Smart Sensor Thermal Camera + Standard Feature)

"FIXED-MOUNT THERMAL CAMERA Speed Up Decision-Making, Reduce Downtime, Improve Product Quality"

FLIR A400/A700™ Series.

FLIR A400 และ A700 คือกล้องถ่ายภาพความร้อนแบบติดตั้ง ที่สามารถใช้สำหรับการใช้งานที่หลากหลายรวมถึงการคัดกรองอุณหภูมิผิวสูงเป็นส่วนเสริมกับเครื่องมือคัดกรองอุณหภูมิร่างกายอื่น ๆ การตรวจสอบโครงสร้างพื้นฐานที่สำคัญการประเมินคุณภาพของผลิตภัณฑ์หรือการตรวจจับสัญญาณความร้อนสะสม

กล้องถ่ายภาพความร้อนแบบติดตั้งให้ภาพอินฟราเรดคุณภาพสูง 76,800 พิกเซล เหมาะสำหรับการตรวจสอบหรือติดตามการเปลี่ยนแปลงของอุณหภูมิ สามารถดูค่าอุณหภูมิจุดใดก็ได้ในฉาก ตัวกล้องมีซูมแบบดิจิตอลสูงสุด 8 เท่า จึงทำให้สามารถระบุและตรวจสอบวัตถุได้อย่างแน่นอน ออกแบบมาให้สามารถติดตั้งได้เกือบทุกที่เพื่อตรวจสอบอุปกรณ์ที่สำคัญของคุณ จะช่วยให้เห็นปัญหาก่อนที่จะเกิดความเสียหาย เป็นการป้องกัน หยุดทำงานและเพิ่มความปลอดภัยของผู้ปฏิบัติงาน

ขั้นตอนในการเลือกซื้อ FLIR A400 Smart Sensor Thermal Camera

Smart Sensor Thermal Camera

จะเหมาะสำหรับลูกค้าที่ต้องการความสามารถในการวิเคราะห์ในตัว และถ่ายโอนผลการดำเนินการที่สมบูรณ์ไปยังระบบของตนเอง

Standard Features (PN: T300312)

Built in spot analytics function - 6
Built in area analytics function - 6
Built in alarms
Isotherms
Iso-coverage
Digital I/O
PoE
Modbus TCP
Built in web interface
Motorized Focus
Built in fault diagnostics
REST-API
MQTT

หากต้องการเลือกรุ่น Advanced Features
(PN: T300293) Click

Select Thermal Camera Lens

ตัวกล้องสามารถเปลี่ยนเลนส์ได้โดยจะมีให้เลือก 4 แบบตามลักษณะการนำไปใช้งาน
24° Lens (PN: T300240)

FOV: 24° x 18°
Effective Focal Length: 17mm
Minimum Focus Distance: 0.15m

14° Lens (PN: T300241)

FOV: 14° x 10°
Effective Focal Length: 29mm
Minimum Focus Distance: 1.0m

42° Lens (PN: T300239)

FOV: 42° x 32°
Effective Focal Length: 10mm
Minimum Focus Distance: 0.15m

6° Lens (PN: T300095)

FOV: 6° x 4.5°
Effective Focal Length: 70mm
Minimum Focus Distance: 5.0m

FLEXIBLE MEASUREMENT FEATURES FOR A WIDE RANGE OF APPLICATIONS
ตัวกล้องถ่ายภาพความร้อนมีช่วงการวัดที่กว้างจึงรองรับทุกการนำไปใช้งาน มีตัวเลือกเพื่อปรับการวัด และการเตือนตามแหล่งอ้างอิงอุณหภูมิ

ADVANCED ANALYTICS FOR IMPROVED DECISIONS SUPPORT
การวิเคราะห์แบบขั้นสูงทันสมัย สนับสนุนให้ผู้ใช้งานสามารถตัดสินใจได้อย่างรวดเร็วในการใช้งาน และทราบข้อมูลได้ทันท่วงที

WORLD-CLASS THERMAL IMAGING CAPABILITIES

การถ่ายภาพความร้อน ระดับ WORLD-CLASS
มอบคุณภาพของภาพที่ยอดเยี่ยมสูงถึง 640 × 480 ในรุ่น A700 และความแม่นยำในการวัดที่เหนือกว่าเพียง ±2 องศาเซลเซียส

SPECIFICATIONS

GENERAL
Contrast Enhancement	FSX® / Histogram equalization (IR only)
OVERVIEW
Accuracy	±2°C (±3.6°F) ±2% of reading, for ambient temperature 15°C–35°C (59°F–95°F) and object temperature above
Alarm Functions	On any selected measurement function, digital in, and internal camera temperature
Alarm Output	Digital out E-mail (SMTP) (push) EtherNet/IP (pull) File transfer (FTP) (push) Modbus TCP slave (pull) MQTT (push) Query over RESTful API (pull) Store image or video
Base Mounting	4× M4 on 4 sides
Encoding	H.264, MPEG4, or MJPEG
Housing material	Aluminium
IR Resolution	320 × 240
Object Temperature Range	-20°C to 120°C (-4°F to 248°F) 0°C to 650°C (32°F to 1202°F) 300°C to 2000°C (572°F to 3632°F)
Size (L x W x H)	123 × 77 × 77 mm (4.84 × 3.03 × 3.03 in)
Thermal Sensitivity/NETD	Lens dependent
Web interface	Yes
Weight	0.82 kg (1.8 lb), camera only
Multi-Streaming	Yes
CONNECTIONS & COMMUNICATIONS
Digital I/O connector type	M12 12-pin A-coded, Male (shared with external power)
Digital I/O isolation voltage	500 VRMS
Digital input purpose	NUC, NUC disable, alarm
Digital Inputs	2x opto-isolated, Vin(low)= 0–1.5 V, Vin(high)= 3–25 V
Digital Output Purpose	As a function of alarm, output to external device Fault (NC)
Digital Outputs	3x opto-isolated, 0–48 V DC, max. 350 mA; solid-state opto relay; 1x dedicated as Fault output (NC)
Ethernet	For control, result, image, and power
Ethernet Communication	TCP/IP socket-based FLIR proprietary
Ethernet Connector Type	M12 8-pin X-coded, female; RP-SMA, female
Ethernet Power	Power over Ethernet, PoE IEEE 802.3af class 3
Ethernet Protocols	EtherNet/IP IEEE 1588 Modbus TCP Slave MQTT SNMP TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (server), FTP (client), SMTP, DHCP, MDNS (Bonjour), uPnP
Ethernet Standard	IEEE 802.3
Ethernet Type	1000 Mbps
RS-232	NA
WiFi	Optional feature purchased separately. RP-SMA, female connector
Ethernet Interface	Wired, Wi-Fi (optional)
Multicast	Yes
ENVIRONMENTAL
Atmospheric transmission correction	Based on inputs of distance, atmospheric temperature, and relative humidity
EMC	ETSI EN 301 489-1 (radio) ETSI EN 301 489-17 (radio) EN 61000-4-8 (magnetic field) FCC 47 CFR Part 15 Class B (emission US) ISO 13766-1 (EMC - Earth-moving and building construction machinery) EN ISO 14982 (EMC - Agricultural and forestry machinery
Emissivity Correction	Variable from 0.01 to 1.0
Encapsulation	IEC 60529, IP 54, IP66 with accessory
Humidity (Operating and Storage)	IEC 60068-2-30/24 hours, 95% relative humidity, 25°C–40°C (77°F–104°F)/2 cycles
Operating Temperature Range	-20°C to 50°C (–4°F to 122°F) -20°C to 40°C (-4°F to 104°F) (in free air) 40°C to 50°C (104°F to 122°F) (mounted on cooling plate accessory) Maximum camera case temperature: 65°C (149°F)
Radio Spectrum	FCC 47 CFR Part 15 Class C (2.4 GHz band US) FCC 47 CFR Part 15 Class E (5 GHz band US) RSS-247 (2.4 GHz and 5 GHz band Canada) ETSI EN 300 328 V2.1.1 (2.4 GHz band EU) ETSI EN 301 893 V2.1.1 (5 GHz band EU)
Shock	IEC 60068-2-27, 25 g
Tripod Mounting	UNC ¼″-20 on 2 sides
Vibration	IEC 60068-2-6, 0.15 mm at 10–58 Hz and 2 g at 58–500 Hz, sinusoidal IEC 61373 Cat 1 (Railway)
Corrosion	ISO 12944 C4 G or H EN60068-2-11
FILE STORAGE & DATA TRANSFER
Video Storage	Records up to 10 H.264 videos; storage as function of alarm — 5 sec. before alarm and 5 sec. after alarm.
IMAGING & OPTICAL
Available Lenses	6°, 24°, 14°, 42°
Detector Pitch	24 µm
Focal Plane Array (FPA)	Uncooled microbolometer
Focus	One-shot contrast, motorized, and manual
Image Frequency	30 Hz
Radiometric IR video streaming	NA
Readout	Measurement results: Ethernet/IP (pull) Modbus TCP slave (pull) MQTT (push) Query over REST API (pull) Measurements and still image (radiometric JPEG, visual 640 × 480, visual 1280 × 960), read access only Web interface
Spectral Range	7.5–14 µm
Streaming Resolution	Video stream 0: 640 × 480 pixels Video stream 1: 1280 × 960 pixels
Video Streaming	RTSP protocol
Overlay	With / Without
Visible Camera	Optional accessory
MEASUREMENT & ANALYSIS
External Optics & Windows Correction	Based on input of optics/window transmission and temperature
Measurement Corrections	Global object parameters; local parameters per analyze function
Measurement Presets	Yes
Reflected apparent temperature correction	Based on input of reflected temperature
Measurement Tools	10 spotmeters, 10 boxes, 3 Deltas (difference any value/reference/external lock), 1 isotherm (above/below/interval), 1 iso-coverage, 1 reference temperature
Automatic hot & cold detection	Max./min. temperature value and position shown within box
POWER
External Power Operation	24/48 V DC 8 W max
Power Connection	M12 12-pin A-coded, male (shared with Digital I/O)
Power Consumption	7.5 W at 24 V DC typical 7.8 W at 48 V DC typical 8.1 W at 48 V PoE typical
External Voltage	Allowed range 18–56 V DC
RADIOMETRY
Image Source	Video stream 0: visual / IR / MSX® (visual camera is an optional feature) Video stream 1: visual
STORAGE MEDIA
Image Storage	Records up to 100 FLIR radiometric JPEG; storage as function of: alarm, scheduling, or user interaction (camera web)

More Information

SKU	FLIR-A400-Smart-Sensor-STD
Weight	1200.000000
Dimension	170 × 70 × 70mm
Manufacturer	FLIR
Data logger	No
Field of View (FOV)	Select Thermal Camera Lens: 6°, 24°, 14°, 42°
Detector Resolution	IR Resolution: 320×240 pixel
Resolution	No
Measurement Range	-20°C to 120°C (-4°F to 248°F) 0°C to 650°C (32°F to 1202°F) 300°C to 2000°C (572°F to 3632°F)
Other Function	■ Built in spot analytics function - 6 ■ Built in area analytics function - 6 ■ Built in alarms ■ Isotherms ■ Iso-coverage ■ Digital I/O ■ PoE ■ Modbus TCP ■ Built in web interface ■ Motorized Focus ■ Built in fault diagnostics ■ REST-API ■ MQTT
Power Supply	24/48 V DC 8 W max
Water resistance	No
Sensor Output Interface	Ethernet/IP (pull) Modbus TCP slave (pull) MQTT (push) Query over REST API (pull) Measurements and still image (radiometric JPEG, visual 640 × 480, visual 1280 × 960), read access only Web interface
Accuracy	±2°C (±3.6°F) ±2% of reading, for ambient temperature 15°C–35°C (59°F–95°F) and object temperature above
