FLIR-A700 กล้องถ่ายภาพความร้อนแบบติดตั้ง Image Streaming Type (Advanced) | 640×480 pixel | LEGATOOL

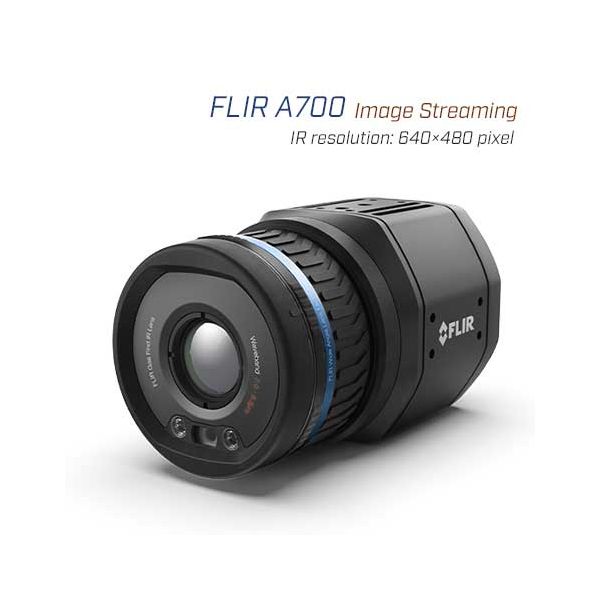

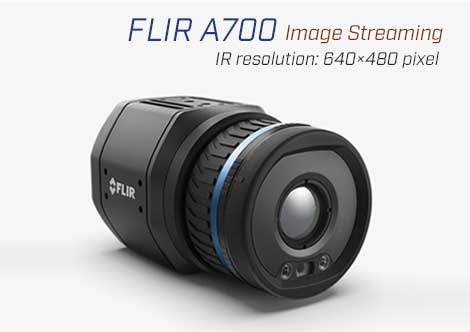

FLIR A700 กล้องถ่ายภาพความร้อนแบบติดตั้ง (640×480 pixel)

(FLIR A700 Image Streaming Thermal Camera + Advanced Feature)

"FIXED-MOUNT THERMAL CAMERA Speed Up Decision-Making, Reduce Downtime, Improve Product Quality"

FLIR A400/A700™ Series.

FLIR A700 คือกล้องถ่ายภาพความร้อนแบบติดตั้ง ที่สามารถใช้สำหรับการใช้งานที่หลากหลายรวมถึงการคัดกรองอุณหภูมิผิวสูงเป็นส่วนเสริมกับเครื่องมือคัดกรองอุณหภูมิร่างกายอื่นๆ การตรวจสอบโครงสร้างพื้นฐานที่สำคัญการประเมินคุณภาพของผลิตภัณฑ์หรือการตรวจจับสัญญาณความร้อนสะสม

กล้องถ่ายภาพความร้อนแบบติดตั้ง FLIR A700 ให้ภาพอินฟราเรดคุณภาพสูง 307,200 พิกเซล เหมาะสำหรับการตรวจสอบหรือติดตามการเปลี่ยนแปลงของอุณหภูมิ สามารถดูค่าอุณหภูมิจุดใดก็ได้ในฉาก ตัวกล้องมีซูมแบบดิจิตอลสูงสุด 8 เท่า จึงทำให้สามารถระบุและตรวจสอบวัตถุได้อย่างแน่นอน ออกแบบมาให้สามารถติดตั้งได้เกือบทุกที่เพื่อตรวจสอบอุปกรณ์ที่สำคัญของคุณ จะช่วยให้เห็นปัญหาก่อนที่จะเกิดความเสียหาย เป็นการป้องกัน และสั่งหยุดทำงาน เพื่อเพิ่มความปลอดภัยของผู้ปฏิบัติงาน

ขั้นตอนในการเลือกซื้อ FLIR A700 Image Streaming Thermal Camera

Image Streaming Camera

เหมาะสำหรับลูกค้าที่ต้องการรับข้อมูลดิบและทำการวิเคราะห์ทั้งหมด โดยใช้แอปพลิเคชันของตนเอง

Advanced Features (PN: T300293)

Built in spot analytics function - 10
Built in area analytics function - 10
Built in alarms
Isotherms
Iso-coverage
Digital I/O
PoE
Modbus TCP
Built in web interface
Motorized Focus
Built in fault diagnostics
REST-API
MQTT
Modbus TCP Master
ONVIF S
Built in line analytics function
Built in polyline analytics function
Built in polygon analytics function
Multi image streaming
Compressed 16 bit image streaming
External Black body correction

หากต้องการเลือกรุ่น Standard Features
(PN: T300293) Click

Select Thermal Camera Lens

ตัวกล้องสามารถเปลี่ยนเลนส์ได้โดยจะมีให้เลือก 4 แบบตามลักษณะการนำไปใช้งาน
24° Lens (PN: T300240)

FOV: 24° x 18°
Effective Focal Length: 17mm
Minimum Focus Distance: 0.15m

14° Lens (PN: T300241)

FOV: 14° x 10°
Effective Focal Length: 29mm
Minimum Focus Distance: 1.0m

42° Lens (PN: T300239)

FOV: 42° x 32°
Effective Focal Length: 10mm
Minimum Focus Distance: 0.15m

6° Lens (PN: T300095)

FOV: 6° x 4.5°
Effective Focal Length: 70mm
Minimum Focus Distance: 5.0m

FLEXIBLE MEASUREMENT FEATURES FOR A WIDE RANGE OF APPLICATIONS
ตัวกล้องถ่ายภาพความร้อนมีช่วงการวัดที่กว้างจึงรองรับทุกการนำไปใช้งาน มีตัวเลือกเพื่อปรับการวัด และการเตือนตามแหล่งอ้างอิงอุณหภูมิ

PLUG & PLAY WITH SUPPORT FOR MULTIPLE PROTOCOLS
GigE Vision และ GenICam ทำให้การใช้งานร่วมกับระบบตรวจสอบที่มีอยู่ง่ายขึ้น การกำหนดการตั้งค่าขั้นสูงรองรับวิดีโอทั้ง GigE และ RTSP

WORLD-CLASS THERMAL IMAGING CAPABILITIES

การถ่ายภาพความร้อน ระดับ WORLD-CLASS
มอบคุณภาพของภาพที่ยอดเยี่ยมสูงถึง 640 × 480 px ในรุ่น A700 และความแม่นยำในการวัดที่เหนือกว่าเพียง ±2 องศาเซลเซียส

SPECIFICATIONS

OVERVIEW
Accuracy	±2°C (±3.6°F) ±2% of reading, for ambient temperature 15 to 35°C (59°F–95°F) and object temperature above
Base Mounting	4× M4 on 4 sides
Encoding	RTSP video streaming: H.264 / MPEG4 / MJPEG RTSP radiometric streaming: compressed JPEG-LS, FLIR radiometric GVSP video streaming: uncompressed GVSP radiometric streaming: temperature linear and FLIR radiometric
Housing material	Aluminium
IR Resolution	640 × 480
Object Temperature Range	-20 to 120°C (-4°F to 248°F) 0 to 650°C (32°F to 1202°F) 300 to 2000°C (572°F to 3632°F)
Size (L x W x H)	123 × 77 × 77mm (4.84 × 3.03 × 3.03 in)
Thermal Sensitivity/NETD	Lens dependent
Weight	0.82 kg (1.8 lb), camera only
Multi-Streaming	RTSP protocol: yes GVSP protocol: no, one stream only
CONNECTIONS & COMMUNICATIONS
Digital I/O connector type	M12 12-pin A-coded, Male (shared with external power)
Digital I/O isolation voltage	500 VRMS
Digital input purpose	NUC; NUC disable; image TAG (Start, Stop, General); image flow control (acc. SFNC 2.3): • Single frame (on trigg) • Multiframe (on trigg) • Continuous • Frame rate • ROI
Digital Inputs	2x opto-isolated, Vin(low)= 0–1.5 V, Vin(high)= 3–25 V
Digital Output Purpose	Programmatically set; fault (NC)
Digital Outputs	3x opto-isolated, 0–48 V DC, max. 350 mA; solid-state opto relay; 1x dedicated as Fault output (NC)
Ethernet	For control, result, image, and power
Ethernet Communication	IEEE 1588 SNMP TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, sftp (server), FTP (client), SMTP, DHCP, MDNS (Bonjour), uPnP
Ethernet Connector Type	M12 8-pin X-coded, female; RP-SMA, female
Ethernet Power	Power over Ethernet, PoE IEEE 802.3af class 3
Ethernet Protocols	IEEE 1588 SNMP TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, sftp (server), FTP (client), SMTP, DHCP, MDNS (Bonjour), uPnP
Ethernet Standard	IEEE 802.3
Ethernet Type	1000 Mbps
RS-232	M8 A-coded, male connector
WiFi	Optional feature purchased separately. RP-SMA, female connector
Ethernet Interface	Wired, Wi-Fi (optional)
Multicast	Yes
Unicast	Yes
Serial Communication	Pan & Tilt control. Pelco D standard HW interface: RS232 and RS485 exclusively
ENVIRONMENTAL
Atmospheric transmission correction	Based on inputs of distance, atmospheric temperature, and relative humidity
EMC	ETSI EN 301 489-1 (radio) ETSI EN 301 489-17 (radio) EN 61000-4-8 (magnetic field) FCC 47 CFR Part 15 Class B (emission US) ISO 13766-1 (EMC - Earth-moving and building construction machinery) EN ISO 14982 (EMC - Agricultural and forestry machinery)
Emissivity Correction	Variable from 0.01 to 1.0
Encapsulation	IEC 60529, IP54, IP66 with accessory
Humidity (Operating and Storage)	IEC 60068-2-30/24 hours, 95% relative humidity, 25°C–40°C (77°F–104°F)/2 cycles
Operating Temperature Range	-20°C to 50°C (–4°F to 122°F) -20°C to 40°C (-4°F to 104°F) (in free air) 40°C to 50°C (104°F to 122°F) (mounted on cooling plate accessory) Maximum camera case temperature: 65°C (149°F)
Radio Spectrum	FCC 47 CFR Part 15 Class C (2.4 GHz band US) FCC 47 CFR Part 15 Class E (5 GHz band US) RSS-247 (2.4 GHz and 5 GHz band Canada) ETSI EN 300 328 V2.1.1 (2.4 GHz band EU) ETSI EN 301 893 V2.1.1 (5 GHz band EU)
Shock	IEC 60068-2-27, 25 g
Tripod Mounting	UNC ¼″-20 on 2 sides
Vibration	IEC 60068-2-6, 0.15 mm at 10–58 Hz and 2 g at 58–500 Hz, sinusoidal IEC 61373 Cat 1 (Railway)
Corrosion	ISO 12944 C4 G or H EN60068-2-11
IMAGING & OPTICAL
Available Lenses	6°, 24°, 14°, 42°
Detector Pitch	12 µm
Focal Plane Array (FPA)	Uncooled microbolometer
Focus	One-shot contrast, motorized, and manual
Image Frequency	30 Hz
Radiometric IR video streaming	RTSP or GVSP (GigE Vision) protocols
Spectral Range	7.5–14 µm
Streaming Resolution	RTSP video streaming, source 0: 640 × 480 pixels RTSP video streaming, source 1: 1280 × 960 pixels RTSP radiometric streaming: 640 × 480 pixels GVSP video streaming: 640 × 480 pixels GVSP radiometric streaming: 640 × 480 pixels
Video Streaming	RTSP or GVSP (GigE Vision) protocols
Overlay	With / Without
Visible Camera	Optional accessory
MEASUREMENT & ANALYSIS
External Optics & Windows Correction	Based on input of optics/window transmission and temperature
Measurement Corrections	Global object parameters
Reflected apparent temperature correction	Based on input of reflected temperature
POWER
External Power Operation	24/48 V DC 8 W max
Power Connection	M12 12-pin A-coded, male (shared with Digital I/O)
Power Consumption	7.5 W at 24 V DC typical 7.8 W at 48 V DC typical 8.1 W at 48 V PoE typical
External Voltage	Allowed range 18–56 V DC
RADIOMETRY
Image Source	RTSP video streaming: visual / IR / MSX® (visual camera is an optional feature) RTSP radiometric streaming: IR camera GVSP video streaming: visual / IR / MSX® (visual camera is an optional feature) GVSP radiometric streaming: IR camera

More Information

SKU	FLIR-A700-image-streaming-ADV
Weight	1200.000000
Dimension	170 × 70 × 70mm
Manufacturer	FLIR
Data logger	No
Field of View (FOV)	Select Thermal Camera Lens: 6°, 24°, 14°, 42°
Detector Resolution	IR Resolution: 640 × 480 pixel
Resolution	No
Measurement Range	-20°C to 120°C (-4°F to 248°F) 0°C to 650°C (32°F to 1202°F) 300°C to 2000°C (572°F to 3632°F)
Other Function	■ Built in spot analytics function - 10 ■ Built in area analytics function - 10 ■ Built in alarms ■ Isotherms ■ Iso-coverage ■ Digital I/O ■ PoE ■ Modbus TCP ■ Built in web interface ■ Motorized Focus ■ Built in fault diagnostics ■ REST-API ■ MQTT ■ Modbus TCP Master ■ ONVIF S ■ Built in line analytics function ■ Built in polyline analytics function ■ Built in polygon analytics function ■ Multi image streaming ■ Compressed 16 bit image streaming ■ External Black body correction
Power Supply	24/48 V DC 8 W max
Water resistance	No
Sensor Output Interface	No
Accuracy	±2°C (±3.6°F) ±2% of reading, for ambient temperature 15°C–35°C (59°F–95°F) and object temperature above
