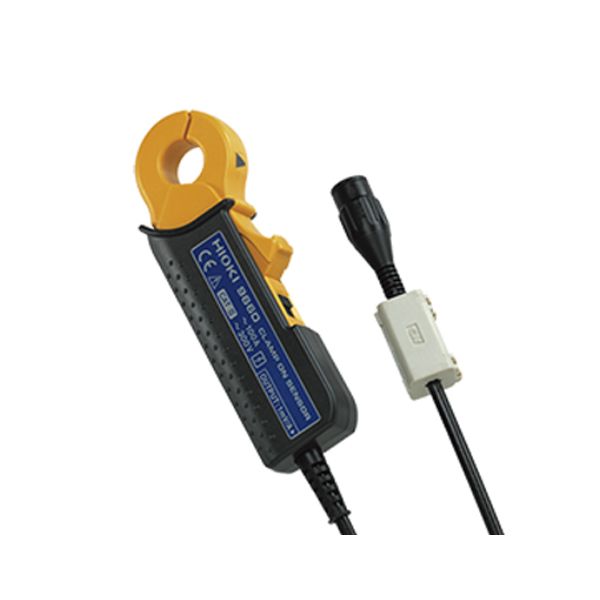

Hioki-9660 Clamp on sensor for Power Analyzer

SKU
HIOKI-9660
฿0.00
Pre-Order Item
Out of stock

100A Voltage Output Sensor for Current Load Measurements

ยี่ห้อ HIOKI, Japan

สินค้าลงทะเบียนโปรดติดต่อฝ่ายขาย

Add to Compare

Clamp on sensor for Power Analyzer for PW3198 เซนเซอร์สำหรับเครื่องบันทึกและวิเคราะห์ Power Analyzer

สำหรับรุ่น HIOKI-PW3198, HIOKI-PW3198-90

100A Voltage Output Sensor for Current Load Measurements
For inverter devices or commercial power lines
Fits in narrow spaces due to compact design
ขนาดเซนเซอร์ 46 x 135 x 230mm (230g)
ยี่ห้อ HIOKI, Japan

Specifications

Rated input current

AC 100 A

Rated output voltage

AC 100 mV f.s. (AC 1 mV/A)

Amplitude accuracy ±0.3% rdg. ±0.02% f.s. (45 - 66 Hz, f.s. = rated primary current)
Phase accuracy

±1 ° (at 45 - 5 kHz), ±1.3 ° (over 90 A)

Max. allowable input

Continuous 130 A rms (at 45 - 66 Hz)

Frequency characteristic

40 Hz to 5 kHz: ±1 % or less (deviation from accuracy)

Max. rated voltage to earth 300 V AC rms (insulated wire)
Core diameter ø15 mm (0.59 in)
Dimensions and mass 46 mm (1.81 in) W × 135 mm (5.31 in) H × 21 mm (0.83 in) D, 230 g (8.1 oz), cord length 3 m (9.84 ft)
SKUHIOKI-9660
Weight230.000000
Dimension46 x 135 x 21mm
ManufacturerHioki
