JPG Limit Thread Gauge ISO Class

SKU
Thread-Gauge
฿1.00
Pre-Order Item
Out of stock

เกจวัดเกลียว Thread gauges สำหรับใช้ตรวจสอบระยะพิทช์ของเกลียว
ทำให้มั่นใจได้ว่าชิ้นงานอยู่ในมาตรฐานการควบคุม GO และ NOT GO
โดยแบ่งออกเป็นมาตรฐาน JIS class.และ ISO class.
JIS class. มีสองประเภทแตกต่างกัน สำหรับการตรวจสอบและ สำหรับการทำงาน
ISO class. นั้นมีประเภทเดียว
ยี่ห้อ JPG, Japan

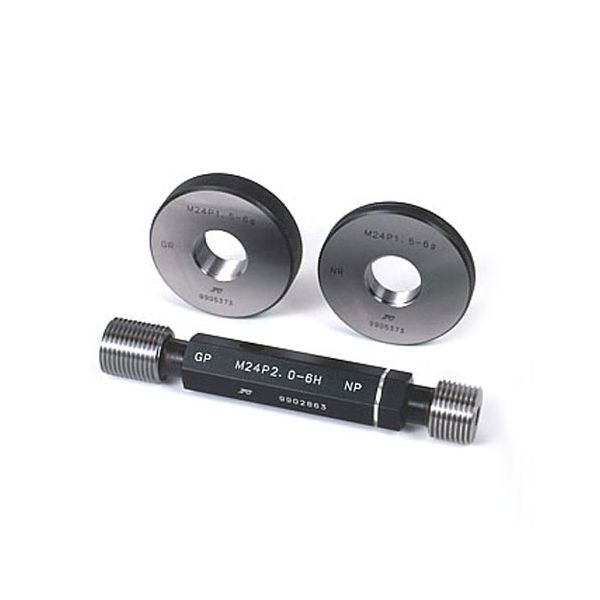

JPG เกจวัดเกลียว (Thread Gauge) ใช้สำหรับวัดเกลียวเมตริก ตรวจสอบระยะพิทช์ของเกลียว

เกจวัดเกลียว Thread gauges สำหรับใช้ตรวจสอบระยะพิทช์ของเกลียว ทำให้มั่นใจได้ว่าชิ้นงานอยู่ในมาตรฐานการควบคุม GO และ NOT GO
โดยแบ่งออกเป็นมาตรฐาน JIS class.และ ISO class.

  • JIS class. มีสองประเภทแตกต่างกัน สำหรับการตรวจสอบและ สำหรับการทำงาน
  • ISO class. นั้นมีประเภทเดียว

ยี่ห้อ JPG, Japan

▼ GO และ NOT GO หรือ NO GO ของเกจวัดเกลียว (Thread Gauge) คืออะไร

เกจวัดเกลียว Screw Thread Limit Plug และ Ring gauge นั้นจะมีอยู่ 2 ด้านคือ

  • 1. ด้าน GO ในการตรวจสอบจากด้าน GO จะต้องสามารถไขผ่านรูไปได้อย่างราบรื่น
  • 2. ด้าน NOT GO หรือ NO GO การตรวจสอบจะต้องไม่สามารถไขผ่านรูไปได้ (อ้างอิงตามมาตรฐาน JIS)
    จากนั้นให้ตรวจสอบโดยใช้ด้านที่เป็น NOT GO หรือ NO GO หมุนเกลียวดูมากกว่าสองรอบขึ้นไป จะต้องไม่สามารถผ่านไปได้ (อ้างอิงตามมาตรฐาน ISO)

หากตรวจสอบด้วยเกจวัดเกลียวแล้วผ่านตามเงื่อนไข 1 และ 2 ด้านบน ก็สามารถตัดสินหรือเชื่อถือได้ได้ว่าผลิตภัณฑ์ดังกล่าวเป็นไปตามข้อกำหนด

▼ ในการสั่งซื้อลูกค้าต้องแจ้งว่าต้องการรูปแบบใด Thread Plug (มาตรวัดเกลียวใน) หรือ Thread Ring (มาตรวัดเกลียวนอก)

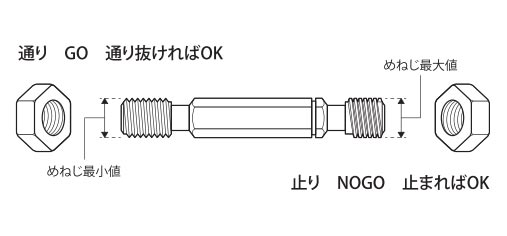

GO และ NOT GO หรือ NO GO คืออะไร■ Thread Plug Gauge (มาตรวัดเกลียวใน)

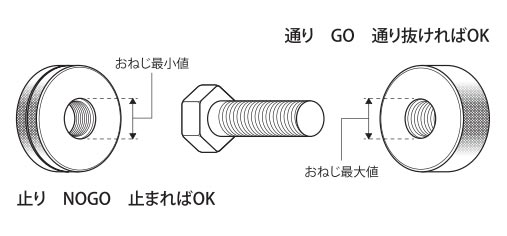

GO และ NOT GO หรือ NO GO คืออะไร■ Thread Ring Gauge (มาตรวัดเกลียวนอก)

▼ การอ่านรหัสสินค้า Thread Gauge เพื่อใช้ทำความเข้าใจก่อนการสั่งสินค้า

  • Type pf Thread: ประเภทของเกลียว
  • Nominal size: ขนาดของเกลียว อ้างอิงได้จากตารางด้านล่าง
  • Pitch: ขนาดของพิทช์ อ้างอิงได้จากตารางด้านล่าง
  • Class: 4H, 5H, 6H, 7H (เรียงจากมาตรฐานสูงลงมา) สำหรับเกจวัดเกลียว และ 4h, 6g, 8g สำหรับ Ring gauge
  • Type of gauge: ประเภทของเกจ
    • GPNP คือ GO plug and NO GO plug
    • GRNR คือ GO ring gauge and NO GO ring gauge

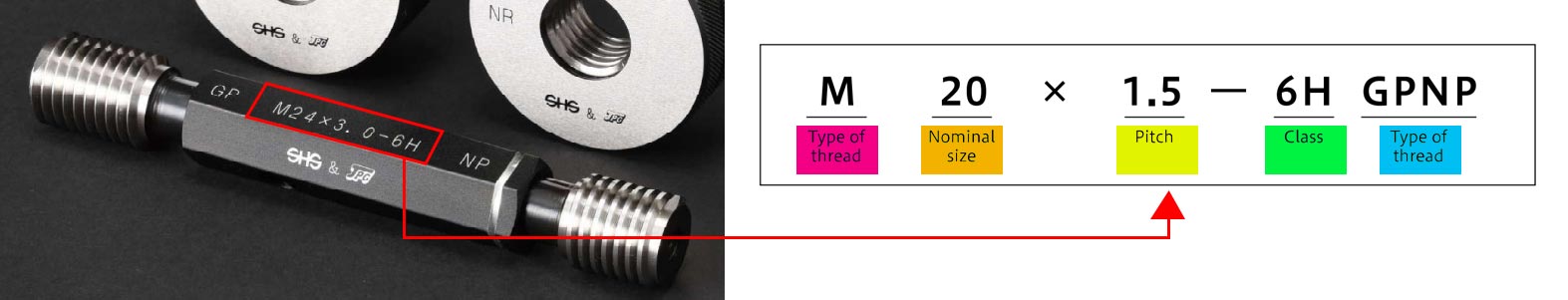

การอ่านรหัสสินค้า Thread Gauge เพื่อใช้ทำความเข้าใจก่อนการสั่งสินค้า

▼ ตารางรหัสเรียงตามขนาดเกลียวและขนาดของพิทช์ ที่มีจำหน่าย

Code Code Code Code
M1.4 P0.3 M22 P2 M55 P1.5 M100×6
M1.6×0.35 M22 P2.5 M55 P2 M105 P1.5
M1.7×0.35 M24 P0.5 M55×3 M105 P2
M1.8×0.35 M24 P1 M55×4 M105 P3
M2 P0.25 M24 P1.5 M56×1.5 M105 P4
M2 P0.4 M24 P2 M56×2 M105 P6
M2.2×0.25 M24 P3 M56×3 M108 P1.5
M2.2×P0.45 M25 P0.5 M56×4 M108 P2
M2.3×0.25 M25 P1 M58 P1.5 M110 P1.5
M2.3×P0.4 M25 P1.5 M58 P2 M110 P2
M2.5×0.35 M25 P2 M58×3 M110 P3
M2.5×0.45 M26 P0.5 M58×4 M110 P4
M2.6 P0.35 M26 P1 M60×1.5 M110 P6
M2.6 P0.45 M26 P1.5 M60×2 M112 P1.5
M3 P0.35 M26 P2 M60×3 M112 P2
M3×0.5 M27×1 M60×4 M115 P1.5
M3 P0.6 M27 P1.5 M60×5.5 M115 P2
M3.5 P0.35 M27×2 M62 P1.5 M115 P3
M3.5 P0.6 M27 P3 M62 P2 M115 P4
M4 0.5 M28 P0.5 M62×3 M115 P6
M4×0.7 M28 P1 M62×4 M118×1.5
M4.5 P0.5 M28 P1.5 M64×1.5 M118×2
M4 P0.75 M28 P2 M64×2 M120×1.5
M4.5 P0.75 M30 P0.5 M64×3 M120×2
M5 P0.5 M30 P1 M64×4 M120×3
M5×0.8 M30 P1.5 M64×6 M120×4
M5 P0.9 M30 P2 M65 P1.5 M120×6
M5.5 P0.5 M30 P3 M65 P2 M122×2
M5.5 P0.9 M30 P3.5 M65×3 M125×2
M6 P0.5 M32 P0.5 M65×4 M125×3
M6 P0.75 M32 P1 M68 P1.5 M125×4
M6 P1.0 M32 P1.5 M68 P2 M125×6
M7 P0.5 M32 P2 M68×3 M128×2
M7 P0.75 M33 P1.5 M68×4 M130×2
M7 P1.0 M33×2 M68×6 M130×3
M8 P0.5 M33×3 M70 P1.5 M130×4
M8 P0.75 M33 P3.5 M70 P2 M130×6
M8 P1 M34 P0.5 M70×3 M132×2
SKUThread-Gauge
Weight0.000000
DimensionDepend on models
ManufacturerJPG
Your Rating

รู้หรือไม่ Class ของเกจวัดเกลียว (Thread Gauge) มีความหมายอย่างไร

เกจวัดเกลียว Thread gauges สำหรับใช้ตรวจสอบระยะพิทช์ของเกลียว ทำให้มั่นใจได้ว่าชิ้นงานอยู่ในมาตรฐานการควบคุม GO และ NOT GO โดยแบ่งออกเป็นมาตรฐาน JIS class และ ISO class ซึ้ง ISO class เป็นมาตรฐานที่ได้รับการยอมรับ และถูกนำมาใช้งานอย่างแพร่หลายกันทั่วโลก ส่วน JIS class เป็นมาตรฐานที่ใช้กันในแถบเอเชีย
