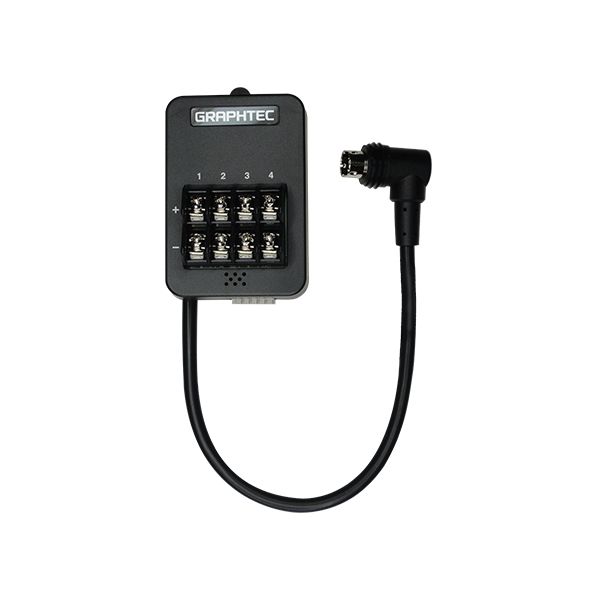

Graphtec GS-4VT Voltage/Temp Input Terminal

Details

สำหรับวัดแรงดันไฟฟ้าและอุณหภูมิ
ฟังก์ชั่นการวัด Analog voltage or Temperature,
Logic (signal pattern) or Pulse (instant or accumulated count)
สำหรับใช้กับเครื่อง Graphtec GL100-N

Voltage
ช่วงการวัด 20, 50, 100, 200, 500 mV, 1, 2, 5, 10, 20, 50 V F.S. and 1-5V F.S.
Accuracy 0.15 % of F.S.

Temperature
ช่วงการวัด K type -200 to 1370°C
T type -200 to 400°C

Pulse Instant count up to 200 counts/sampling interval
Sampling interval 0.5, 1, 2, 5, 10, 20, 30sec, 1, 2, 5, 10, 20, 30, 60min
สายยาว 200mm
ขนาด 46 x 66 x 36mm (85g)
ยี่ห้อ Graphtec, Japan

Thermocouple Type K, T (แยกจำหน่าย)

Model
Model	JBS-7115-5M-K	JBS-7115-5M-T
Type	K	T
Range	-40 to 200℃	-40 to 200℃
Cable length	5m	5m
Size	∅0.32mm	∅0.32mm

Sensors / Input Terminal / Adapter for GL100-N Series

Model	Sensors				Input Terminal / Adapter

	GS-TH	GS-3AT	GS-CO2	GS-LXUV	GS-4VT	GS-4TSR	GS-DPA-AC
Function	• Temperature • Humidity	• Acceleration • Temperature	• Carbon dioxide (CO2)	• Illuminance • UV	• Voltage • Temperature • Logic • Pulse	• Thermistor • Logic • Pulse	• AC current sensor
Range	-20 to 85℃, 0 to 100%RH	Max. 10 G, -10 to 50℃	0 to 9999 ppm	0 lx to 200 k lx, 0 to 30 mW/cm²	Max. 50V, -200 to 1370°C	-40 to 120℃	50, 100, 200 A RMS (varies by the sensor)
Length of cable	60mm	200mm	200mm	200mm	200mm	200mm	200mm
Dimensions	15 x 45 x 10mm	51 x 36 x 20mm	66 x 100 x 25mm	46 x 66 x 19mm	46 x 66 x 36mm	46 x 66 x 36mm	46 x 66 x 27mm
