Unitta U-508 Sonic Belt Tension Meter

SKU
U-508

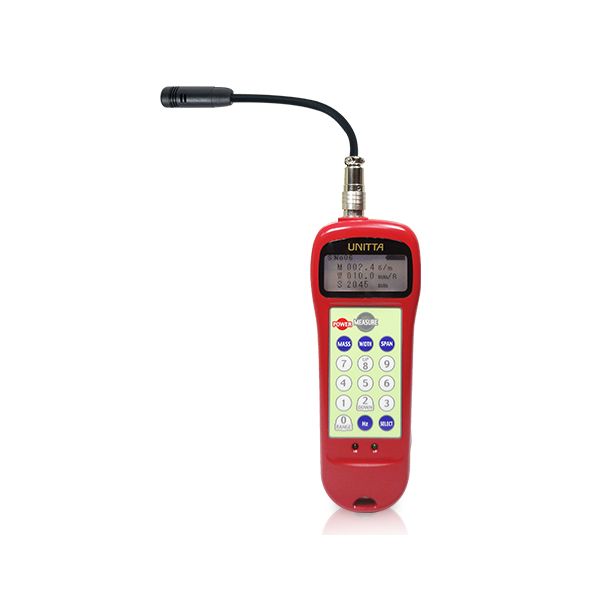

main product photo
Out of stock

U-508 สำหรับวัดความตึงของสายพาน Sonic Belt Tension Meter
ช่วงการวัด Frequency 10 to 5,000 Hz ความแม่นยำที่ ±1%
Data Memory 500 ข้อมูล 2 โหมดการวัด (High, Standard)
รองรับ 40 types of setting memory
มาตรฐาน CE, RoHS approved
ยี่ห้อ Unitta, Japan

ยกเลิกจำหน่าย สินค้าทดแทน U-550
Categories: Tension Meters, Unitta, Discontinued Products
Unitta

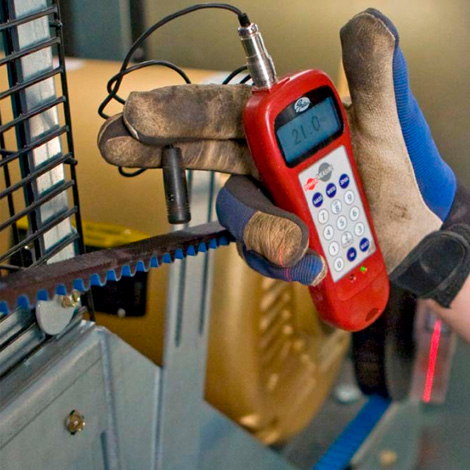

Unitta U-508 เครื่องวัดความตึงสายพาน (Sonic Belt Tension Meter)

เครื่องวัดความตึงของสายพาน หรือสายพานส่งกำลัง Rubber/ Metal ที่ใช้งานในงานระบบ Power Transmission หรือระบบส่งกำลัง ได้แก่ สายพานจำพวก Timing Belts, สายพาน V-Belts, Flat Belts, Chains ค่าความตึงของสายพานมักจะถูกวัดในช่วงเริ่มต้นติดตั้ง และทำการตรวจวัดตลอดการใช้งานเพื่อเป็นการป้องกันและรักษาสภาพการใช้งานของเครื่องจักรให้มีประสิทธิภาพที่ดี อยู่เสมอนั้นเอง

Unitta (อัพเกรดจากรุ่น U-507 และ U-507D) สามารถวัดค่าความตึงได้แม่นยำ โดยการวิเคราะห์คลื่นเสียง เพื่อวิเคราะห์ความตึงของสายพานโดยไม่ต้องสัมผัสกับสายพาน ตัวเครื่องจะแสดงค่าความตึงของสายพานเป็นตัวเลข ได้รับมาตรฐาน CE, RoHS approved ยี่ห้อ Unitta, Japan

  • USB Interface (สาย USB cable ไม่รวมในชุด)
    เดิม U-507 Standard Model, U-507D with PC interface
  • Data Memory 500 ข้อมูล 2 โหมดการวัด (High, Standard) แต่ช่วงการวัดเหมือนเดิม
    U-507 มี 3 โหมดการวัด (High, Standard, Low) เพิ่มฟังก์ชั่น Category (T: Timing belt, V: V belt, U: Mectrol) แล้วค่อยเลือกประเภทของสายพาน
    เดิม U-507 เลือกได้แต่ประเภทของสายพาน
  • เพิ่มฟังก์ชั่น High/ Low Alarm (Set up กับคอมพิวเตอร์) รองรับ 54 ประเภทของสายพานและ Unit mass preinstalled
    เดิม U-507 รองรับ 48 ประเภท
  • รองรับ 40 types of setting memory
    เดิม U-507 รองรับ 20 types of setting memory

Function

  • Automatic cancellation of background noise by automatic gain adjustment
  • Automatic trigger off function
  • Automatic power off
  • Graphic LED with backlight

วิธีที่นิยมใช้สำหรับวัดความตึงของสายพานคือ

  • การวัดความโก่ง (deflection (spring tension tool))
  • วัดโดยใช้ความถี่ (frequency (sonic tension meter))

หลักการวัดของ U-508 (Measurement principle of U-508)

Unitta U-508 เครื่องวัดความตึงสายพาน (Sonic Belt Tension Meter)

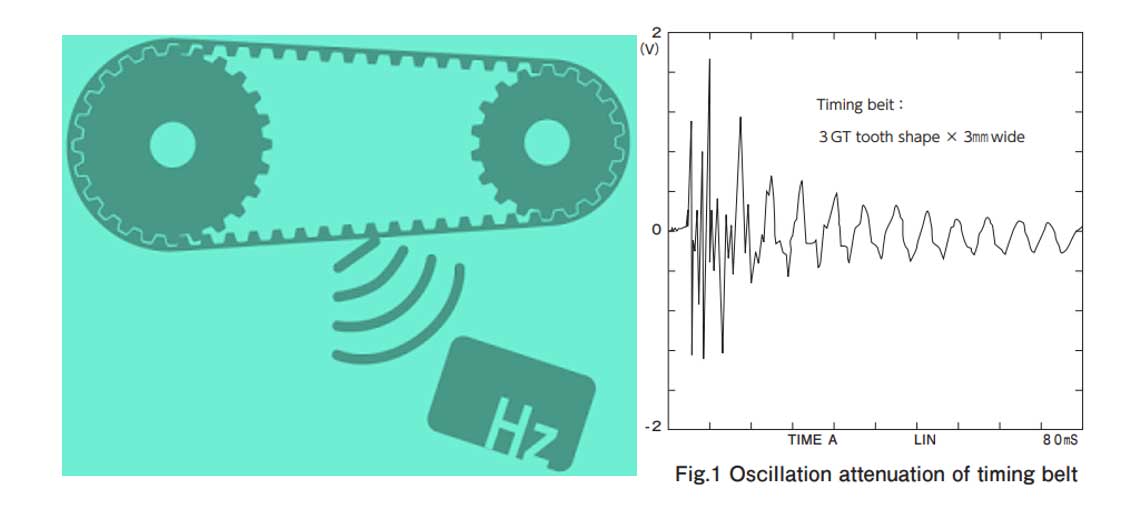

  • สายพานระหว่าง Pulleys จะมีการสั่นเกิดขึ้น การสั่นหรือแกว่งของสายพาน เมื่อเริ่มใช้งานจะสั่นแบบไม่สม่ำเสมอและจะเริ่มเสถียรขึ้นเมื่อใช้งานไปสักระยะ (Fig.1)
  • หลังจากเครื่องเริ่มคงที่นั้นจึงนำเครื่องมาวัด
  • เครื่องจะวิเคราะห์คลื่นโซนิค (sonic wave) ที่เกิดจากการสั่น โดยไม่ต้องสัมผัสกับตัวสายพาน
  • Sensor จะตรวจจับการสั่นของคลื่นที่เกิดขึ้นโดยคิดจากระยะ span ของสายพาน
  • หลังจากนั้นตัวเครื่องจะทำการประมาลผลการวิเคราะห์และแสดงค่าบนหน้าจอดิจิตอล

ในการใช้งานเครื่อง U-508 ผู้ใช้งานจำเป็นต้องระบุค่าของ spec สายพาน

ที่จะทำการวัดล่งในเครื่องก่อนการใช้งาน ดังนี้ (Spec สายพานลูกค้าดูได้จากคู่มือสายพาน หรือ แพ็คเกจสายพานนั้นๆ ตอนซื้อ)

  • MASS คือ ค่านำหนักของสายพาน โดย Unit ที่แสดงจะเป็น g/m

ในการใช้งาน U-508 เครื่องผู้ใช้งานจำเป็นต้องระบุค่าดังนี้

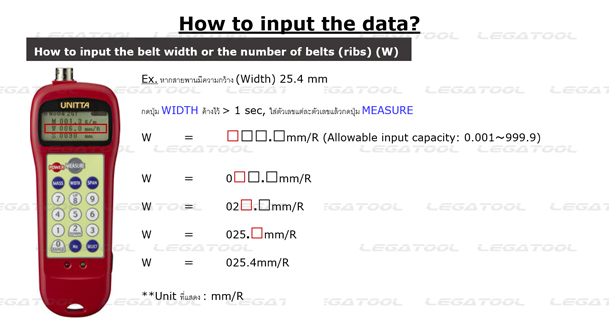

  • WIDTH คือ ค่าความกว้างของสายพาน (หากเป็นสายพานแบเป็นซี่ๆ (V ribbed belt) ให้ระบุเป็นจำนวนของซี่ฟันของสายพานแทน)

ในการใช้งาน U-508 เครื่องผู้ใช้งานจำเป็นต้องระบุค่าดังนี้

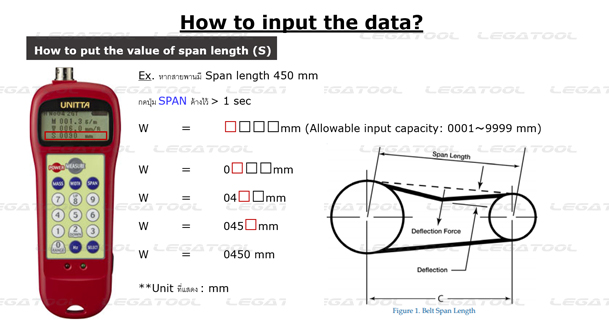

  • SPAN คือ ระยะห่างของ Pulleys

ในการใช้งาน U-508 เครื่องผู้ใช้งานจำเป็นต้องระบุค่าดังนี้

Measurable range

10Hz to 5,000Hz

Accuracy

±1%

Battery

Alkaline battery (Triple A type x 2 pieces)

Dimensions/ Weight

160 x 59 x 56 mm (120g)

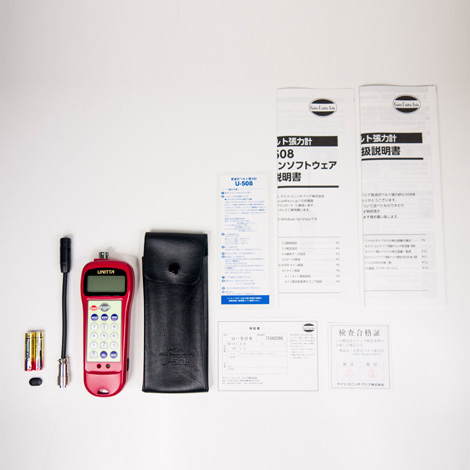

Accessories
  • Flexible type sensor (TM-AMM)
  • Soft case for carrying
  • Two triple A batteries
  • USB cable is not attached.

Unitta U-508 เครื่องวัดความตึงสายพาน (Sonic Belt Tension Meter)
Unitta U-508 เครื่องวัดความตึงสายพาน (Sonic Belt Tension Meter)
Unitta U-508 เครื่องวัดความตึงสายพาน (Sonic Belt Tension Meter)

Option sensor

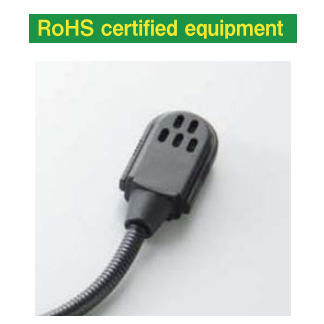

Flat flexible sensor (TM-YOKO)
TM-YOKO (มาตรฐาน RoHS) Flat flexible sensor Dia 10 x 20 mm ความยาวสาย 170 mm

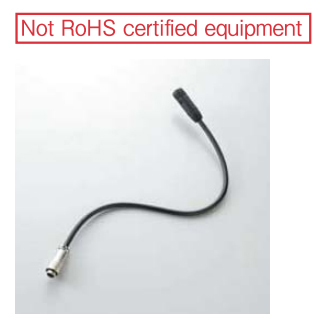

Long arm sensor (TM-LONG1)
TM-LONG1 (ไม่ได้มาตรฐาน RoHS) Long arm sensor Dia 12.5 mm ความยาวสาย 350 mm

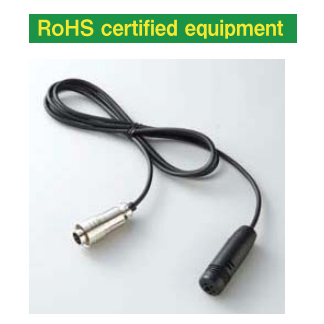

Cord type sensor (TM-COM)
TM-COM (มาตรฐาน RoHS)Cord type sensor Dia 12.5 mm ความยาวสาย 1 m

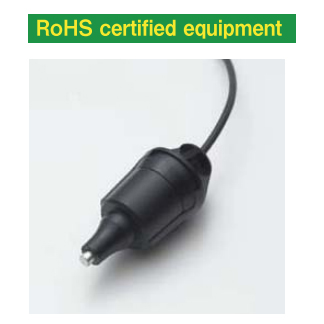

Electromagnetic sensor (TM-DGs)
TM-DGS (มาตรฐาน RoHS)Inductive/ Electromagnetic sensor ความยาวสาย 1m
SKUU-508
Weight120.000000
Dimension160 x 59 x 56 mm
ManufacturerUnitta
Data loggerNo
Resolution No
Measurement RangeFrequency band 10 Hz to 5,000 Hz
Other Function■ Automatic cancellation of background noise by automatic gain adjustment
■ Automatic trigger off function
■ Automatic power off
■ Graphic LED with backlight
Power SupplyBattery AA x 2
Water resistanceNo
Sensor Output InterfaceNo
Accuracy±1%
Your Rating

PDF Download PDF Download     Manual Download Manual Download

Unitta U-508 เครื่องวัดความตึงสายพาน (Sonic Belt Tension Meter) Product's Video

วัดความตึงสายพานด้วยการวิเคราะห์คลื่นเสียง | Sonic Belt Tension Meter

วัดความตึงสายพานด้วยการวิเคราะห์คลื่นเสียง | Sonic Belt Tension Meter

สายพาน คือ อุปกรณ์สำหรับเครื่องจักร เครื่องยนต์ มีหน้าที่เชื่อมโยงการหมุนภายใน หรือภายนอก ด้วยคุณสมบัติการรับแรงสั่นสะเทือนได้ดีทำให้การหมุนนั้นนุ่มนวลไม่กระชาก ไม่ส่งเสียงดังตอนใช้งาน ล้วนเป็นข้อดีของการใช้สานพาน และชนิดของสายพานแบ่งได้ดังนี้

Included Accessories:

  • Flexible arm type microphone (TM-AMM) dia 12.5mm ความยาว 170 mm

Unitta U-508 เครื่องวัดความตึงสายพาน (Sonic Belt Tension Meter)

Optional Accessories:

  • TM-YOKO (มาตรฐาน RoHS) Flat flexible sensor Dia 10 x 20 mm ความยาวสาย 170 mm
  • TM-LONG1 (ไม่ได้มาตรฐาน RoHS) Long arm sensor Dia 12.5 mm ความยาวสาย 350 mm
  • TM-COM (มาตรฐาน RoHS) Cord type sensor Dia 12.5 mm ความยาวสาย 1 m
  • TM-DGS (มาตรฐาน RoHS) Inductive/ Electromagnetic sensor  ความยาวสาย 1 m
