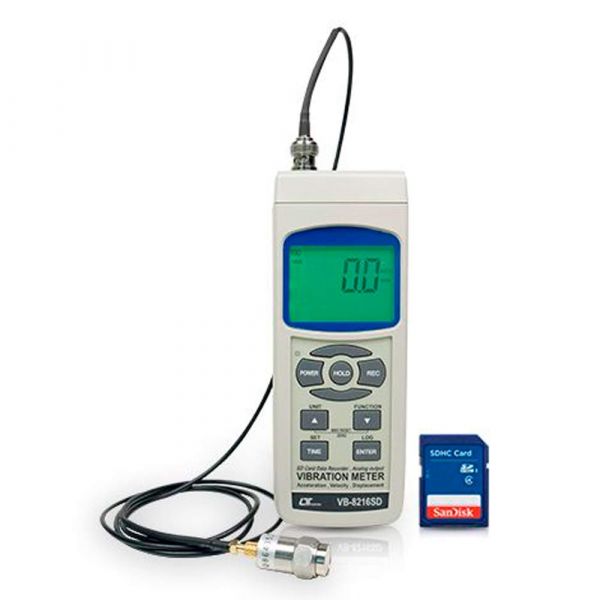

Lutron VB-8216SD Vibration Meter | SD Card

SKU

VB-8216SD

Skip to the beginning of the images gallery

฿28,600.00

Pre-order

Out of stock

Professional Vibration Meter | Full set
With Vibration sensor & Magnetic base
Acceleration, Velocity, Displacement measurement
Frequency range: 10 Hz to 1 kHz, meet ISO2954
Real time SD Card data logger (1 to 16 GB)
Vibration sensor cable length 1.2 M
Lutron

Categories: Vibration Meters, Lutron , Product Type 3N

Details

Lutron VB-8216SD Vibration Meter | SD Card

The VB-8216SD is a Professional vibration meter supply with vibration sensor & magnetic base, full set. Wide frequency range 10 Hz to 1 kHz, sensitivity relative meet ISO 2954. Applications for industrial vibration monitoring: All industrial machinery vibrates. The level of vibration is a useful guide to machine condition. Poor balance, misalignment & losseness of the structure will cause the vibration level increase, it is a sure sign that the maintenance is needed.

Real time SD Memory card (support 1 to 16 GB) data logger, it Built-in clock and calendar, sampling time both Auto and Manual. The Sampling time setting range from 1 second to 3600 seconds. The innovation and easy operation, no need to setup software, just put the SD Card into the computer. You can open file data as Excel directly.

▲ EXCEL data screen (for example)

▲ EXCEL graphic screen (for example)

SPECIFICATION

Measurement		Range	Resolution	Accuracy
Acceleration (RMS, Peak, Max Hold)	m/s²	0.5 to 199.9 m/s²	0.1 m/s²	± (5% + 5 d) reading
	G	0.05 to 20.39 G	0.01 G
	ft/s²	2 to 656 ft/s²	1 ft/s²
Velocity (RMS, Peak, Max Hold)	mm/s	0.5 to 199.9 mm/s	0.1 mm/s	± (5% + 5 d) reading
	cm/s	0.05 to 19.99 cm/s	0.01 cm/s
	inch/s	0.02 to 7.87 inch/s	0.01 inch/s
Displacement (p-p, Max Hold p-p)	mm	0.014 to 1.999 mm	0.001 mm	± (5% + 5 d) reading
	inch	0.001 to 0.078 inch	0.001 inch
Circuit		Custom one-chip of microprocessor LSI circuit
Sampling time		1 second
Data storage		SD memory card 1 to 16 GB
Interface		RS232, USB PC interface
Functions		Data hold, Max. hold reset button, Zero button, Record max./ min.
Power requirement		Battery AA x 6
Dimensions/ Weight		203 x 76 x 38 mm/ 515 g

More Information

SKU	VB-8216SD
Weight	515.000000
Dimension	203 x 76 x 38mm
Manufacturer	Lutron
Data logger	Yes
FFT Spectrum Analyzer	No
Resolution	Acceleration: 0.1 m/s², 0.01 G, 1 ft/s² Velocity: 0.1 mm/s, 0.01 cm/s, 0.01 inch/s Displacement: 0.001 mm, 0.001 inch
Measurement Range	Acceleration: 0.5 to 199.9m/s², 0.05 to 20.39 G, 2 to 656 ft/s² Velocity: 0.5 to 199.9 mm/s, 0.05 to 19.99 cm/s, 0.02 to 7.87 inch/s Displacement: 1.999 mm, 0.078 inch Frequency: 10 Hz to 1 kHz
Other Function	Acceleration, Velocity: RMS, Peak, Max Hold Displacement: Peak to Peak, Max Hold * Set clock time (Year / Month / Date , Hour / Minute / Second) * Decimal point of SD card setting * Auto power OFF management * Set beep Sound ON/OFF * Set temperature unit to or ℃ ℉ * Set sampling time * SD memory card Format
Power Supply	Alkaline AA x 6, DC 9V adapter (optional)
Water resistance	No
Sensor Output Interface	RS232/USB computer interface
Accuracy	± (5% + 2 d) reading @ 160Hz, 80Hz, 23 ± 5 °C

Product's Video

วิดีโอแนะนำการใช้งาน Lutron VB-8216SD เครื่องวัดความสั่นสะเทือน

Setting LUTRON SD Card Series ยี่ห้อ Lutron

วิดีโอแนะนำการใช้งาน Lutron SW-U801-WIN | โปรแกรม Data Acquisition Software

Blog

การสั่นสะเทือนคืออะไร

การสั่นสะเทือนคือ การเคลื่อนที่ของมวลทุกทิศทุกทางในตำเเหน่งอยู่กับที่ โดยเฉพาะอย่างยิ่งโครงสร้างเครื่องจักร ชิ้นส่วนอุปกรณ์ ที่ติดตั้งทำงานอยู่ในโรงงานทั่วๆไป เช่น การหมุนของเพลาในบูช หรือแบริ่งกาบ จะหมุนที่จุดศูนย์กลางของบูช,แบริ่ง ถ้าเเบริ่งสึกหรอจะทำให้มีระยะห่างมาก การเคลื่อนที่ของเพลาในทุกทิศทางก็มากเช่นกัน ทำให้เกิดการสั่นสะเทือน หรือ การเคลื่อนที่กลับของแบริ่งแท่นรองรับ

การวิเคราะห์ความสั่นสะเทือน Vibration ด้วยเครื่องวัดความสั่นสะเทือน

เครื่องวัดแรงสั่นสะเทือนสามารถใช้กับงานได้หลากหลาย ในหนึ่งบริษัทสามารถใช้เครื่องวัดแรงสั่นสะเทือนได้กับหลายๆ แผนก เช่น แผนกความปลอดภัยวัดความสั่นสะเทือน เพื่อบ่งบอกถึงความแข็งแรงของโครงสร้างอาคารแผนกซ่อมบำรุงวัดความสั่นสะเทือน เพื่อป้องกันการ Breakdown ของเครื่องจักรแผนกวัดความสั่นสะเทือนเพื่อพัฒนาสินค้าและเก็บข้อมูลเพื่อ feedback กับไปยังแผนก อื่นๆที่เกี่ยวข้อง แผนก QC วัดความสั่นสะเทือนเพื่อตรวจสอบคุณภาพของสินค้า หรือตรวจสอบสาเหตุของสินค้า

การทดสอบการสั่น

การทดสอบการสั่น การเคลื่อนที่ไปมาของวตัถุรอบจุดสมดุลในช่วงหนึ่ง ไม่ว่าการเคลื่อนที่น้นั จะเกิดขึ้นใน แบบซ้ำ ตัวเองหรือไม่ก็ตาม เราเรียกการเคลื่อนที่นี้ว่า การสั่น (Vibration) หรือการแกว่ง (Oscillation) เช่น การแกว่งไป–มาของชิงช้า หรือลูกตุ้มนาฬิกา การเคลื่อนที่ของลูกสูบใน เครื่องยนต์เป็นต้น การสั่นของวตัถุต่างๆ ที่เกิดขึ้น มีทั้งที่ก่อให้เกิดประโยชน์และที่ทำ ให้เกิดโทษ

ความสําคัญของการศึกษาการสั่นสะเทือน

ความสําคัญของการศึกษาการสั่นสะเทือน การสั่นสะเทือน (Vibration) หมายถึงการเคลื่อนที่กลับไปกลับมาของวัตถุเมื่อเทียบกับจุดอ้างอิงที่ อยู่นิ่ง โดยการเคลื่อนที่กลับไปกลับมาของวัตถุอาจจะเป็นการเคลื่อนที่โดยอิสระ หรือมีแรงบังคับตลอดเวลา ให้เคลื่อนที่ก็ได้ การสั่นสะเทือนสามารถพบได้ทั่วไปในชีวิตประจําวัน และในงานทางวิศวกรรมมากมาย

Accessories

อุปกรณ์ที่มีมาในชุด

Main unit × 1
Vibration sensor with cable × 1
Instruction manual × 1
Hard carrying case × 1
Calibration Certificate (from manufacture) × 1
SD Card ขนาด 32GB (ทางเลกะแถมให้ฟรี) × 1
Batteries AA (ทางเลกะแถมให้ฟรี) × 6

อุปกรณ์เสริม (แยกจำหน่าย)

Adapter AC to DC 9V (AP-9VA)
USB cable (USB-01)
RS232 cable (UPCB-02)
Data Acquisition software (SW-U801-WIN)
