Lutron DW-6095SD-3000AMP เครื่องวิเคราะห์ไฟฟ้า | with CP-3000

SKU
DW-6095SD-3000AMP

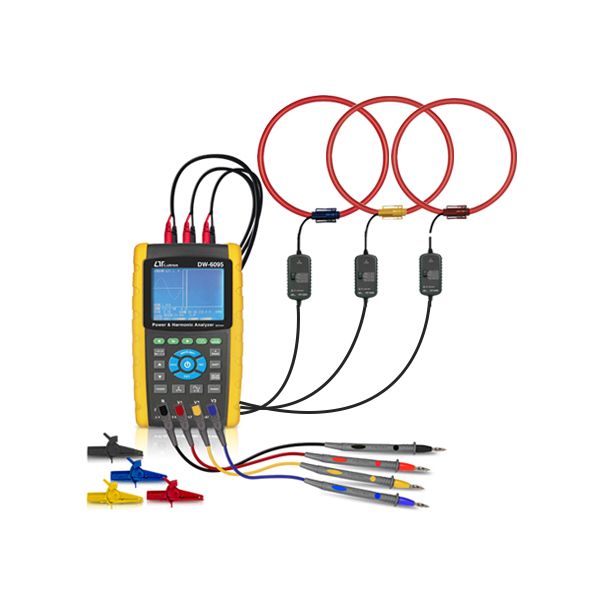

main product photo
฿119,300.00
Pre-Order Item
สินค้าหมด

เครื่องบันทึกและวิเคราะห์ไฟฟ้า
ฟังก์ชั่นการวิเคราะห์พลังงานไฟฟ้าแบบ
ACV, ACA, Power factor, Phase angle,
Frequency, Active (Real) Power,
Apparent Power, Reactive Power, Watt Hour,
VA Hour, VAR Hour, Harmonics
จอแสดงผลค่าเป็นกราฟ, บันทึกข้อมูลด้วย SD Card
การเชื่อมต่อด้วย RS232, USB Interface
มาตรฐาน CAT III 600V
ยี่ห้อ Lutron, Taiwan

Authorized_Lutron

เพิ่มสินค้าเปรียบเทียบ
หมวดหมู่: เครื่องวิเคราะห์ไฟ, Lutron , Product Type 3, Product Type 3N
Lutron

Lutron DW-6095SD-3000AMP เครื่องวิเคราะห์ไฟฟ้า | with CP-3000

เครื่องวิเคราะห์ไฟฟ้า DW-6093SD ยี่ห้อ Lutron จากประเทศใต้หวัน ออกแบบมาเพื่อวัดค่าทางไฟฟ้า เช่น เเรงดัน (Voltage), กระเเส (Current), กำลังไฟฟ้า (Power), ความถี่ (Frequency) ตัวเครื่องรองรับการวัดไฟ 1p:2w, 1p:3w, 3p:3w, 3p:4w เเละสามารถเก็บบันทึกข้อมูลผ่าน SD Card โดยสามารถดาวน์โหลดข้อมูลออกเป็นไฟล์ Excel ซึ่งไม่ต้องใช้ซอฟแวร์ ฟังก์ชั่นการวิเคราะห์พลังงานไฟฟ้าแบบ ACV, ACA, Power factor, Phrase angle, Frequency, Active (Real) Power, Apparent Power, Reactive Power, Watt Hour, VA Hour, VAR Hour, Harmonics

Measurement Range Resolution Accuracy
ACV 10.0 to 600.0 V 0.1 V ± (0.5% + 0.5 V)
ACA 30 A 0.001 A, < 10 A ± (1% + 0.1 A), Meter & CP-3000
0.01 A, ≥ 10 A ± (0.5% + 0.02 A), Meter only
300 A  0.01 A, < 100 A ± (1% + 0.5 A), Meter & CP-3000
0.1 A, ≥ 100 A ± (0.5% + 0.2 A), Meter only
3000 A 0.1 A, < 1000 A ± (1% + 5 A), Meter & CP-3000
1 A, ≥ 1000 A ± (0.5% + 2 A), Meter only
Power factor 0.00 to 1.00 0.01 ± 0.04
Phase angle -180º to 180º 0.1º ± 1º
Frequency 45 to 65 Hz 0.1 Hz ± 0.1 Hz
Active (Real) Power 0.000 to 9.999 KW 0.001, 0.01, 0.1 KW ± (1% + 0.008 KW)
10.00 to 99.99 KW 0.01, 0.1 KW ± (1% + 0.08 KW)
100.0 to 999.9 KW 0.1 KW ± (1% + 0.8 KW)
1.000 to 9.999 KW 0.001 MW ± (1% + 0.008 MW)
Apparent Power 0.000 to 9.999 KVA 0.001, 0.01, 0.1 KVA ± (1% + 0.008 KVA)
10.00 to 99.99 KVA 0.01, 0.1 KVA ± (1% + 0.08 KVA)
100.0 to 999.9 KVA 0.1 KVA ± (1% + 0.8 KVA)
1.000 to 9.999 MVA 0.001 MVA ± (1% + 0.008 MVA)
Reactive Power 0.000 to 9.999 KVAR 0.001, 0.01, 0.1 KVAR ± (1% + 0.008 KVAR)
10.00 to 99.99 KVAR 0.01, 0.1 KVAR ± (1% + 0.08 KVAR)
100.0 to 999.9 KVAR 0.1 KVAR ± (1% + 0.8 KVAR)
1.000 to 9.999 MVAR 0.001 MVAR ± (1% + 0.008 MVAR)
Watt Hour (Active Power Hour) : WH 0.000 to 9.999 KWH 0.001 KWH ± (2% + 0.008 KWH)
10.00 to 99.99 KWH 0.01 KWH ± (2% + 0.08 KWH)
100.0 to 999.9 KWH 0.1 KWH ± (2% + 0.8 KWH)
1.000 to 9.999 MHW 0.001 MWH ± (2% + 0.008 MWH)
VA Hour (Apparent Power Hour) : SH 0.000 to 9.999 KVAH 0.001 KVAH ± (2% + 0.008 KVAH)
10.00 to 99.99 KVAH 0.01 KVAH ± (2% + 0.08 KVAH)
100.0 to 999.9 KVAH 0.1 KVAH ± (2% + 0.8 KVAH)
1.000 to 9.999 MVAH 0.001 MVAH ± (2% + 0.008 MVAH)
VAR Hour (Reactive Power Hour) : QH 0.000 to 9.999 KVARH 0.001 KVARH ± (2% + 0.008 KVARH)
10.00 to 99.99 KVARH 0.01 KVARH ± (2% + 0.08 KVARH)
100.0 to 999.9 KVARH 0.1 KVARH ± (2% + 0.8 KVARH)
1.000 to 9.999 MVARH 0.001 MVARH ± (2% + 0.008 MVARH)
Harmonics of AC voltage in Magnitude 1 to 20th 0.1 V ± (2% + 0.5 V)
21 to 30th ± (4% + 0.5 V)
31 to 50th reference
Harmonics of AC voltage in Percentage 1 to 20th 0.1% ± (2% + 10 d)
21 to 30th ± (4% + 20 d)
31 to 50th reference
Harmonics of AC current in Magenitude 1 to 20th 0.1 A ± (2% + 0.5 A)
21 to 30th ± (4% + 0.5 A)
31 to 50th reference
Harmonics of AC current in Percentage 1 to 20th 0.1% ± (2% + 10 d)
21 to 30th ± (4% + 20 d)
31 to 50th reference
Peak value of ACV or ACA 50 Hz 19 μs ± (5% + 30 d)
60 Hz 16 μs
Crest Factor of ACV or ACA 1.000 to 99.99 0.001 ± (5% + 30 d)
Total Harmonic Distortion 0 to 20% 0.1% ± (2% + 5 d)
20.1 to 100% ± (6% + 10 d)
Wire connections 1P:2W, 1P:3W, 3P:3W, 3P:4W
Sampling time 1 second
Data storage SD memory card
Interface RS232, USB PC interface
Functions Data hold
Clamp max. conductor size ø50 mm (CP-1201)
Clamp dimensions/ Jaw 210 x 64 x 33 mm/ 86 mm
Satety standard IEC1010 CAT III 600 V
Flexible probe ø14.5 x 600 mm
DC plug size/ Cable length ø2.5 x 5.5 mm/ 3400 mm (3.4 Meters)
Power requirement Battery AA x 8
Dimensions/ Weight 225 x 125 x 64 mm/ 948 g
SKUDW-6095SD-3000AMP
Weight948.000000
ขนาด225 x 125 x 64 mm
ผู้ผลิตLutron
บันทึกข้อมูลได้
Resolution Resolution depends on measurement function.
Measurement RangeACV: 10 V - 600V (Phase to neutral line/ Phase to Phase)
ACA: 30A/ 300A/ 3000A
Power Factor: 0.00 - 1.00
Phrase angle: -180° to 180°
Frequency: 45 - 65 Hz
Active (Real) Power: 9.999 KW/99.99 KW/999.9 KW/ 9.999 MW
Apparent Power: 9.999 KVA/99.99 KVA/999.9 KVA/ 9.999 MVA
Reactive Power: 9.999 KVAR/99.99 KVAR/999.9 KVAR/ 9.999 MVAR
Watt Hour: 9.999 KWH/99.99 KWH/999.9 KWH/ 9.999 MWH
VA Hour: 9.999 KVAH/99.99 KVAH/999.9 KVAH/ 9.999 MVAH
VAR Hour: 9.999 KVARH/99.99 KVARH/999.9 KVARH/ 9.999 KVARH
Harmonics of AC : 1 to 20th / 21 to 30th / 31 to 50th
ฟังก์ชั่นNo
Power SupplyBattery AA x 8
ระดับการป้องกันNo
Sensor Output InterfaceNo
AccuracyAccuracy depends on measurement function.
คะแนนของคุณ

Product's Video

วิดีโอแนะนำการใช้งาน Lutron DW-6095SD-300 เครื่องวิเคราะห์ไฟฟ้า
Setting LUTRON SD Card Series ยี่ห้อ Lutron
วิดีโอแนะนำการใช้งาน Lutron SW-U801-WIN | โปรแกรม Data Acquisition Software

Included Accessories:

  • DW-6095SD
  • Carrying bag
  • Test Lead
  • Alligator clips
  • CP-3000

Optional Accessories:

  • USB Cable (USB-01)
  • RS232 Cable (UPCB-02)
  • Data Acquisition Software (SW-U801-WIN)
  • Adapter (AP-9V220)
  • Flexible 3000 Amp current probe (CP-3000)
