เครื่องวัดความสั่นสะเทือน

การสั่นสะเทือน คือการเคลื่อนที่ของมวลไปทุกทิศทางในตำแหน่งอยู่กับที่ โดยเฉพาะอย่างยิ่งโครงสร้างเครื่องจักร ชิ้นส่วนอุปกรณ์ ที่ติดตั้งและทำงานอยู่ในโรงงานทั่วไป ซึ่งหากมีอุปกรณ์ภายในเกิดการสึกหรอ จะส่งผลให้เครื่องจักรนั้นมีการสั่นสะเทือนที่มากกว่าปกติ ทำให้อาจจะเกิดการเสียหายที่รุนแรงต่อเครื่องจักรได้

การวัดความสั่นสะเทือนนั้นมี 2 ขั้นตอนก่อนการวัด คือวิธีการวัด (Determine the method) และ Class ของเครื่องจักร, มอเตอร์ (JIS/ISO)

ขั้นตอนที่ 1. วิธีการวัด (Determine the method) ซึ่งแบ่งออกเป็น 3 วิธี

  • ⇛ Acceleration (mm/s2) ใช้วัดความสั่นสะเทือนของเครื่องจักรที่มีความถี่ (Frequency) สูงกว่า 1,000Hz แต่โดยส่วนมากมักจะใช้วัดและวิเคราะห์ความสั่นสะเทือนและการชำรุดเสียหายของชิ้นส่วนภายใน
  • ⇛ Velocity (mm/s) เป็นวิธีที่นิยมใช้ในการวัดมากที่สุด โดยใช้ในการวัดความสั่นสะเทือนของเครื่องจักร ที่มีความถี่ปานกลางระหว่าง 10 ถึง 1,000Hz ซึ่งใช้วิเคราะห์ความสั่นสะเทือนของเครื่องจักรทั่วไป เช่น มอเตอร์, ปั้ม, พัดลม เป็นต้น
  • ⇛ Displacement (mm) ใช้วัดความสั่นสะเทือนที่มีความถี่ต่ำกว่า 10Hz นิยมวัดแบบ Peak to Peak

ขั้นตอนที่ 2. Class ของเครื่องจักร, มอเตอร์ (JIS/ ISO) ที่แบ่งออกเป็น 4 Class

ตามมาตรฐาน JIS B 0906 ใช้ค่าสั่นสะเทือนของ Velocity RMS ในการประเมิน

  • ⇛ Class 1 เครื่องจักรขนาดเล็ก มีกำลังต่ำกว่า 15kw
  • ⇛ Class 2 เครื่องจักรขนาดกลาง มีกำลังตั้งแต่ 15 ถึง 75kw หรือเครื่องจักรทีมีกำลังตั้งแต่ 75 ถึง 300kw ที่ติดตั้งบนฐานยืด
  • ⇛ Class 3 เครื่องจักรขนาดใหญ่ที่ติดตั้งบนฐาน
  • ⇛ Class 4 เครื่องจักรขนาดใหญ่และมีเทอร์โบ ติดตั้งบนฐาน

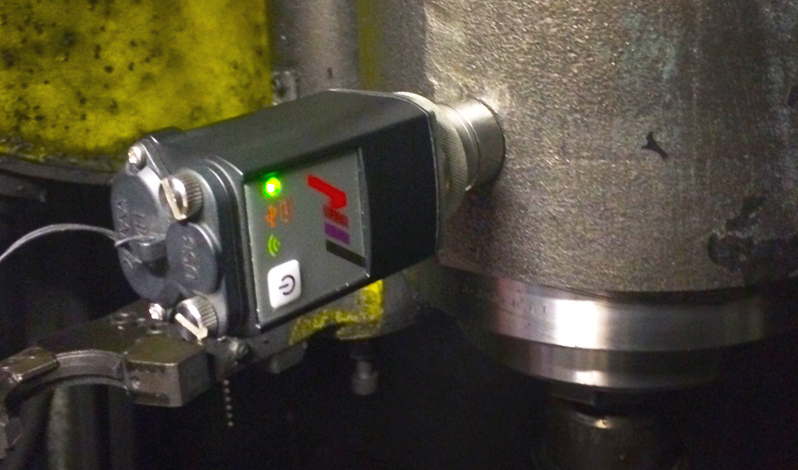

เครื่องวัดความสั่นสะเทือน
เครื่องวัดและบันทึกแรงกระแทก

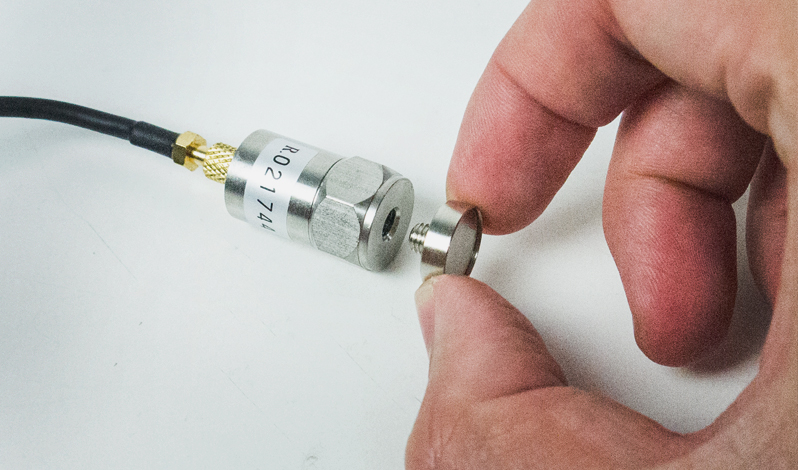

อุปกรณ์เครื่องวัดแรงสั่นสะเทือน
