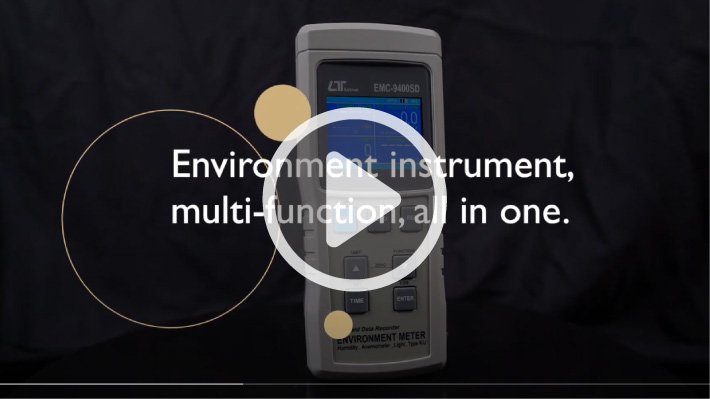

EMC-9400SD เครื่องวัดอเนกประสงค์ 7in1

Lutron EMC-9400SD เครื่องวัดอเนกประสงค์ 7in1│Environment Meter Multi-functions, SD Card real time data recorder

เครื่องวัดอเนกประสงค์แบบพกพา 7in1 รองรับการใช้งานที่หลากหลายในการวัดค่าต่างๆทางสิ่งแวดล้อม ตัวเครื่องมีขนาดกะทัดรัด ใช้งานสะดวก อ่านค่าสะดวกด้วยฟังก์ชั่น Data Hold, Record Max./Min แสดงผลผ่านหน้าจอ TFT LCD ขนาด 52×38 mm ตัวเครื่องสามารถบันทึกข้อมูลการวัด (Datalogger Sampling) ได้ทั้งแบบ Auto และ Manual ได้แบบ Real-time ลงบน SD Card ที่สามารถเพิ่มหน่วยความจำได้ตั้งแต่ 1 ถึง 32GB พร้อมเชื่อมต่อคอมพิวเตอร์และถ่ายโอนข้อมูลผ่าน RS232 หรือ USB PC interface

การใช้งาน สำหรับใช้ในการตรวจวัดหาค่าต่างๆทางสิ่งแวดล้อม ทั้งอุณหภูมิ, ความชื้นสัมพัทธ์, ความเร็วลม และความเข้มของแสง เพื่อประโยชน์ในการควบคุม วิเคราะห์และประเมินคุณภาพให้เป็นไปตามมาตฐาน ทั้งทางด้านวิชาการ, อุตสาหกรรม, สิ่งแวดล้อม หรือพื้นที่ประกอบการต่างๆ และด้วยตัวเครื่องที่มีขนาดเล็ก พกพาได้ง่าย จึงสามารถนำไปใช้งานนอกสถานที่ได้อย่างสะดวก

FEATURES

✔ สามารถวัดค่าได้หลายหลากหลายพารามิเตอร์ภายในเครื่องเดียว
✔ รองรับ Thermometer Type K และ J ในการใช้วัดค่าอุณหภูมิ, ความชื้นสัมพัทธ์, แสงและความเร็วลม
✔ การวัดความชื้นสามารถแสดง %RH และ Temp., Dew, Wet Temp.
✔ เครื่องวัดความเร็วลมสามารถตั้งค่าเริ่มต้นหน่วยแสดงผลเป็น m/S, FPM, Km/h, mph, knot
✔ เครื่องวัดแสงสามารถตั้งค่าเริ่มต้นหน่วยแสดงผลเป็น LUX หรือ Ft-cd
✔ หน่วยการวัดอุณหภูมิ แสดงผลเริ่มต้นได้ทั้ง °C หรือ °F
✔ บันทึกค่าการวัดลงบน SD Card แบบเรียลไทม์, นาฬิกาและปฏิทินในตัว, เครื่องบันทึกข้อมูลแบบเรียลไทม์, ตั้งค่าเวลาสุ่มตัวอย่างได้ตั้งแต่ 1 วินาทีถึง 3600 วินาที
✔ บันทึกค่าโดยผู้ใช้งาน (Manual Datalogger) สามารถกำหนดตำแหน่งในการวัดที่แตกต่างกัน (1 ตำแหน่ง ถึง ตำแหน่ง 99 ตำแหน่ง)
✔ เพิ่มหน่วยความจำ SD Card ได้สูงสุด 32GB (ทางเลกะแถมให้ฟรี ขนาด 32GB)
✔ ตั้งค่าการปิดเครื่องเมื่อไม่ได้ใช้งานได้ทั้งแบบ Auto และ Manual
✔ หน้าจอแบบ LCD มีไฟ Backlight สีเขียวใช้งานได้แม้ในที่แสงสว่างน้อย
✔ มีฟังก์ชั่น Data Hold, Record Max./Min สะดวกต่อการอ่านค่า
✔ ตัวเครื่องใช้พลังงานจากแบตเตอรี่ AA จำนวน 6 ก้อน (ทางเลกะแถมให้ฟรี)
✔ ตัวเครื่องรองรับการใช้งานร่วมกับ Adapter DC 9V รุ่น AP-9VA (อุปกรณ์แยกจำหน่าย)
✔ สามารถเชื่อมต่อคอมพิวเตอร์และถ่ายโอนข้อมูลได้ด้วย RS232 (UPCB-02), USB PC interface (USB-01) และใช้งานร่วมกับโปรแกรม Data Acquisition Software (SW-E816)(อุปกรณ์แยกจำหน่าย)

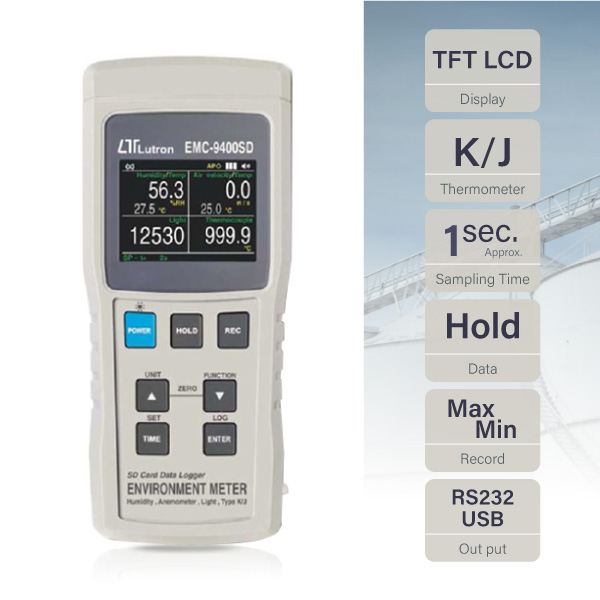

▲ ภาพแสดงตัวเครื่องและคุณลักษณะเฉพาะ

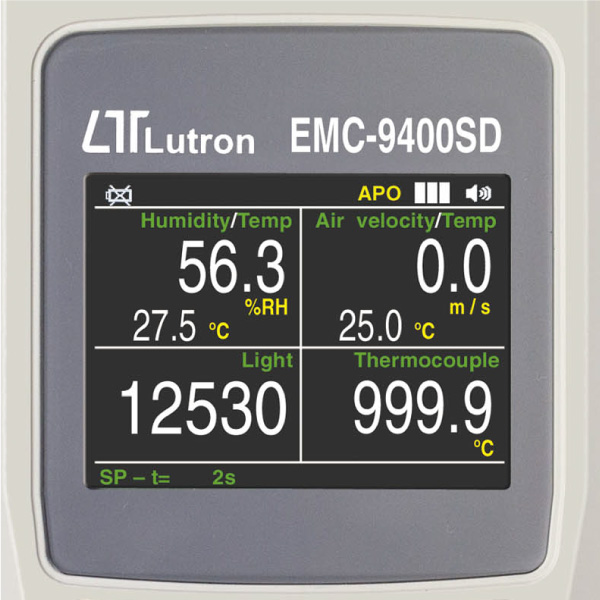

▲ ภาพตัวอย่างการแสดงผลการวัดค่าบนหน้าจอ

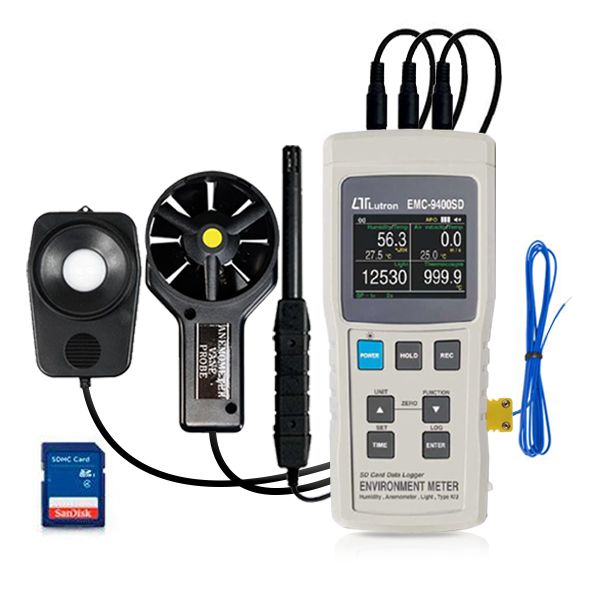

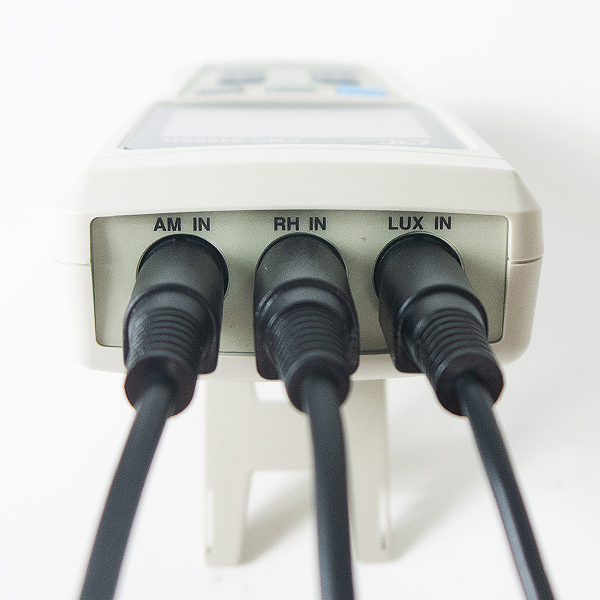

▲ การเชื่อมต่อใช้งานร่วมกับโพรบวัดค่าทั้ง 3 ช่อง

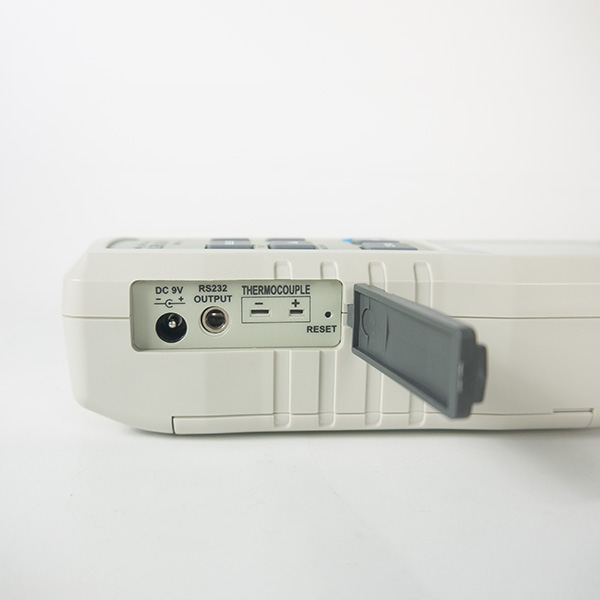

▲ ช่องสำหรับเสียบ Adapter, RS-232 และ Thermocouple

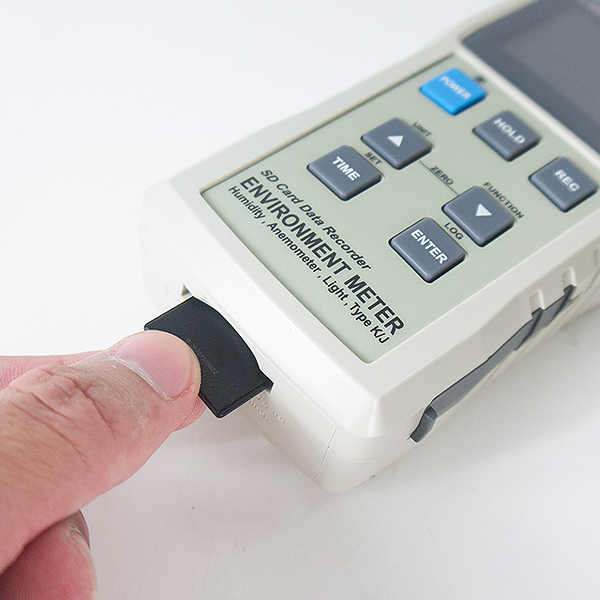

▲ ช่องสำหรับเสียบ SD card (สูงสุด 32GB)

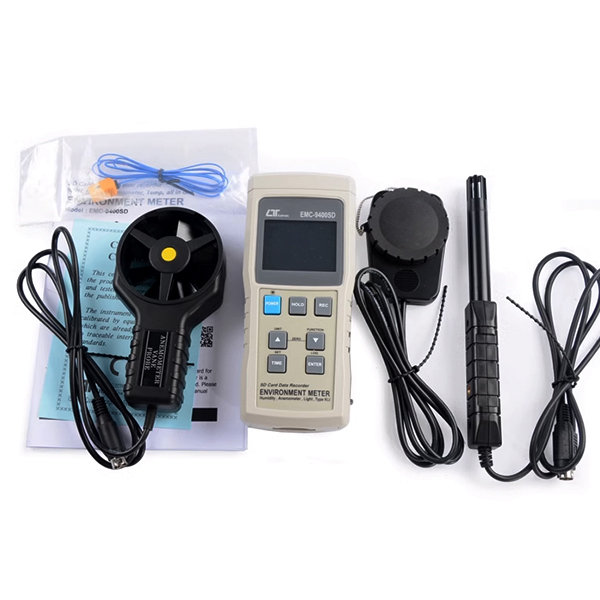

▲ สินค้า, อุปกรณ์ พร้อมคู่มือการใช้งานภายในชุด

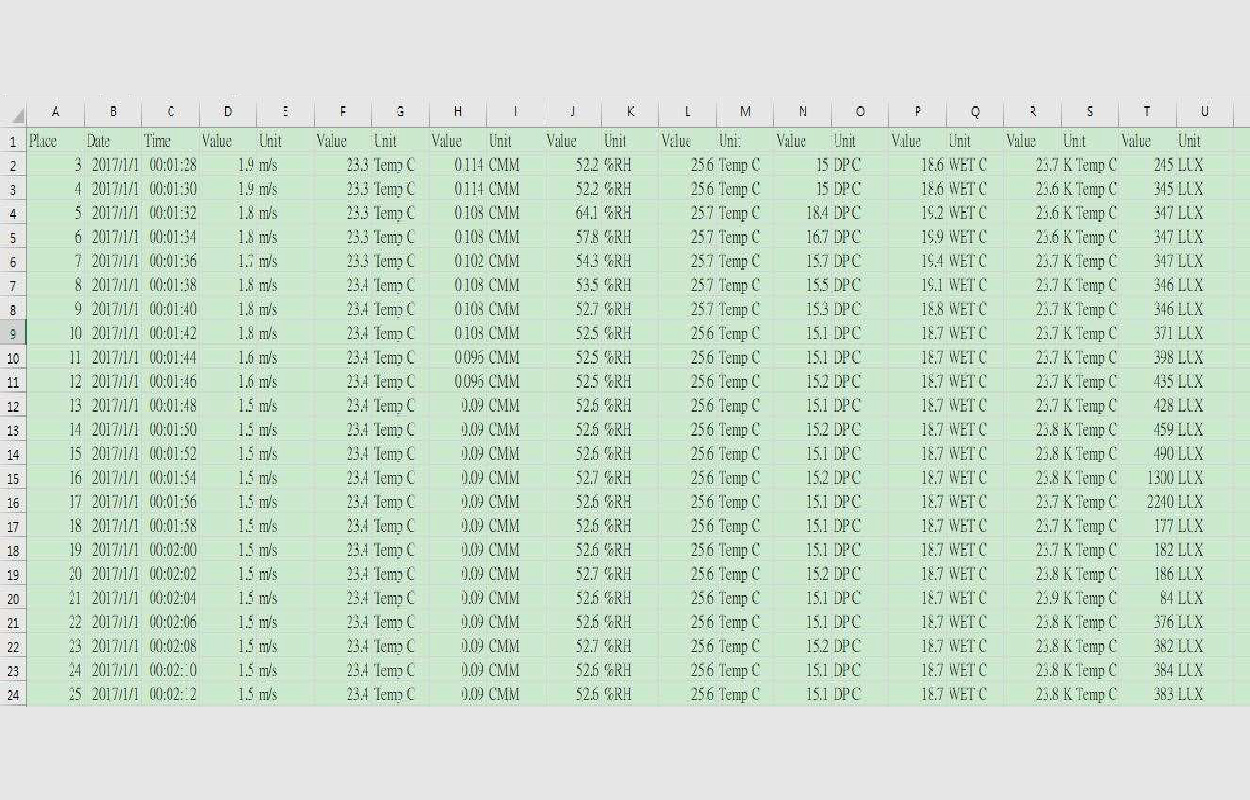

การบันทึกข้อมูลลงบน SD card และดูผลการบันทึกด้วยโปรแกรม EXCEL

การดูผลการบันทึกข้อมูล ซึ่งสามารถดูผลได้ทั้งรูปแบบการบันทึกแบบ Auto และ Manual เป็นการบันทึกลงบน SD Card (รองรับ SD Card 1GB ถึง 32GB) แสดงผลการบันทึกข้อมูลเป็นรูปแบบ "EXCEL File" เพียงนำ SD Card ที่บันทึกผลไปเสียบยังคอมพิวเตอร์ หากคอมพิวเตอร์ไม่มีช่องเสียบสามารถใช้ SD card adapter ทดแทนได้ โดยสามารถเปิดดูข้อมูลผ่านโปรแกรม EXCEL ได้ทันที หากผู้ใช้งานต้องการทำกราฟวิเคราะห์ผล ก็สามารถทำได้ด้วยตนเองผ่านโปรแกรม EXCEL เช่นกัน

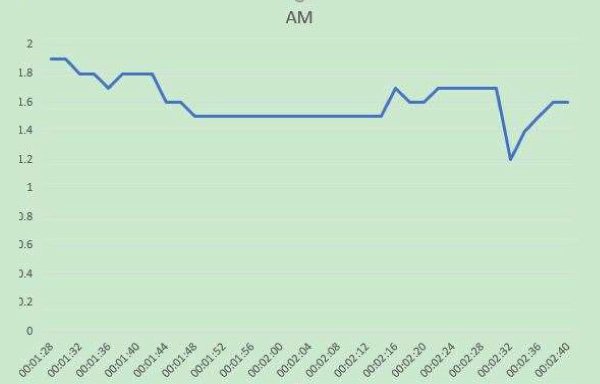

▲ EXCEL graphic screen (for example)

▼ การใช้งานร่วมกับโปรแกรม Data Acquisition Software รุ่น SW-E816 (แยกจำหน่าย)

โปรแกรม Data Acquisition Software (SW-E816) เป็นซอฟต์แวร์เสริมสำหรับเครื่องมือวัดและบันทึกข้อมูลของแบรนด์ LUTRON ที่จะทำให้เครื่องมือวัดกับคอมพิวเตอร์สามารถทำงานร่วมกัน โดยรองรับการใช้งานร่วมกับคอมพิวเตอร์ระบบปฏิบัติการ WINDOWS
โดย Data Acquisition Software (SW-E816) จะมีฟังก์ชั่นของระบบบันทึกข้อมูล, การแสดงข้อความ, การแสดงกราฟ, การแสดงแผนภูมิ, การตั้งค่าขีดจำกัดสูง/ต่ำ ของเครื่องบันทึกข้อมูลเพื่อแจ้งเตือน, การค้นข้อมูล, รายงานข้อความ, รายงานแผนภูมิ. สามารถตั้งค่าให้ตัวเครื่องมือวัดบันทึกผลการวัดที่ได้นั้นลงคอมพิวเตอร์ได้เลย และในกรณีที่ตัวเครื่องมีหลาย Channel ตัว Software ยังช่วยให้ผู้ใช้งานการแสดงผลค่าการวัดได้พร้อมกันถึง 16 Channel ในเวลาเดียวกัน

หากผู้ใช้งานต้องการใช้ Data Acquisition Software (SW-E816) นอกจากตัว Software ที่ผู้ใช้งานต้องมีแล้วนั้น สิ่งที่จำเป็นต้องมีอีกอย่างคือสายเชื่อมต่อตัวเครื่องมือวัดเข้ากับตัวคอมพิวเตอร์ก็คือ สาย RS232 (UPCB-02), หรือ สาย USB PC interface (USB-01) เป็นอุปกรณ์แยกจำหน่ายไม่รวมมาในชุด

โปรแกรม Data Acquisition Software รุ่น SW-E816 Click!

GENERAL SPECIFICATION

Circuit	Custom one-chip of microprocessor LSI circuit
Display	TFT LCD size : 52×38 mm
Measurement Unit	Anemometer with Temp. Humidity/Temp. meter Light meter Type K/J thermometer
Datalogger Sampling Time Setting range	Auto	1 second to 3600 seconds >For anemometer measurement, the sampling time setting value should be 2 seconds. >Sampling time can set to 1 second, but memory data may loss.
	Manual	Push the data logger button once will save data one time. >Set the sampling time to 0 second. >Manual mode, can also select the 1 to 99 position (Location) no.
Memory Card	SD memory card 1 to 32GB
Advanced setting	Set clock time (Year/Month/Date, Hour/Minute/ Second) Decimal point of SD card setting Auto power OFF management Set beep Sound ON/OFF Set thermometer type to Type K or Type J Set temperature unit to °C or °F Set sampling time SD memory card Format
Temperature Compensation	Automatic temp. compensation for the Anemometer function and the type K/J thermometer.
Data Hold	Freeze the display reading
Memory Recall	Maximum & Minimum value
Sampling Time of Display	Approx. 1 second
Data Output	RS 232/USB PC computer interface. >Connect the optional RS232 cable (UPCB-02) will get the RS232 plug. >Connect the optional USB cable (USB-01) will get the USB plug.
Operating Temperature	0 to 50°C
Operating Humidity	Less than 85%RH
Power Supply	Alkaline or heavy duty DC 1.5 V battery (UM3, AA) ×6 PCs, or equivalent
	DC 9V adapter input. (AP-9VA is optional)
Power Current	Normal operation (w/o SD card save data) : Approx. DC 15 mA
	When SD card save the data Approx. DC 36 mA
Weight	515 g/ 1.13 LB
Dimension	Meter	135 × 60 × 33 mm
	Probe	105 × 46 × 29 mm
Accessories Included	Main Unit ×1 Anemometer Probe (AM-01) ×1 Humidity Probe (HT-01) ×1 Light Probe (LX-01) ×1 Type K thermocouple Probe (TP-01) ×1 Calibration Certificate ×1 Instruction manual ×1

ELECTRICAL SPECIFICATIONS (23±5°C)

Anemometer
A: Air velocity

Measurement	Range	Resolution	Accuracy
m/S	0.4 - 25.0 m/s	0.1 m/s	± (2% + 0.2 m/s)
km/h	1.4 - 90.0 km/h	0.1 km/h	± (2% + 0.8 km/h)
mph	0.9 - 55.9 mile/h	0.1 mile/h	± (2% + 0.4 mile/h)
knot	0.8 - 48.6 knots	0.1 knots	± (2% + 0.4 knots)
FPM	80 - 4930 ft/min	1 ft/min	± (2%+40 ft/min.)
Note : m/S - meters per second km/h - kilometers per hour mph - miles per hour knot - nautical miles per hour (international knot) FPM - feet/per minute

B: Temperature

Measuring Range	Resolution	Accuracy
0°C to 50°C / 32°F to 122°F	0.1°C / 0.1°F	±0.8°C / 1.5°F

Air flow

Measurement	Range	Resolution
CMM (m³/min.)	0 to 54,000 CMM	0.001 to 1 CMM
CFM (ft³/min.)	0 to 1,907,000 CFM	0.001 to 100 CFM

Measurement	Area
CMM (m³/min.)	0.001 to 30.000 m²
CFM (ft³/min.)	0.01 to 322.93 ft²

Humidity/Temp. Meter
A: Humidity

Measuring Range	Resolution	Accuracy
0 to 95%RH	0.1%RH	≧70%RH [± (3% reading + 1%RH)]
0 to 95%RH	0.1%RH	<70%RH [± 3%RH]

B: Temperature

Measuring Range	Resolution	Accuracy
0°C to 50°C / 32°F to 122°F	0.1°C / 0.1°F	±0.8°C / 1.5°F

Dew Point Temp. (Humidity)

Unit	Range	Resolution
°C	-25.3°C to 48.9°C	0.1°C
°F	-13.5°F to 120.1°F	0.1°F

Wet bulb Temp. (Humidity)

Unit	Range	Resolution
°C	-21.6°C to 50.0°C	0.1°C
°F	-6.9°F to 122.0°F	0.1°F

Light meter

Unit	Measuring Range	Resolution	Accuracy
LUX	0 to 20,000 LUX	1 LUX	± (5% rdg + 8 dgt)
Ft-cd	0 to 1,860 Ft-cd	0.1 Ft-cd	± (5% rdg + 8 dgt)
Note. Ft-cd : Feet candle

Type K/J Thermometer

Sensor Type	Resolution	Range Accuracy
Type K	0.1°C	-50.0 to 1300.0°C	± (0.4 % + 0.8°C)
	0.1°C	-50.1 to -100.0°C	± (0.4 % + 1°C)
	0.1°F	-58.0 to 2372.0°F	± (0.4 % + 1.5°F)
	0.1°F	-58.1 to -148.0°F	± (0.4 % + 1.8°F)
Type J	0.1°C	-50.0 to 1200.0°C	± (0.4 % + 0.8°C)
	0.1°C	-50.1 to -100.0°C	± (0.4 % + 1°C)
	0.1°F	-58.0 to 2192.0°F	± (0.4 % + 1.5°F)
	0.1°F	-58.1 to -148.0°F	± (0.4 % + 1.8°F)

รายละเอียดเพิ่มเติม

SKU	EMC-9400SD
Weight	515.000000
ขนาด	135 × 60 × 33 mm
ผู้ผลิต	Lutron
ช่วงการวัดอุณหภูมิ	0ºC to 50ºC
Altitude function	No
Pt1000 Thermometer	No
Type K Thermometer	Yes
Heat Index function	No
Wind Chill function	Yes
Wet-bulb temperature	Yes
Dew point function	Yes
Airflow calculation	Yes
Sound Level measurement range	No
UV measurement range	No
Lux measurement range	0 to 20,000 Lux
Anemometer range	0.4 to 25.0 m/s
Barometer range	No
Humidity measurement range	0 to 95%RH
Power Supply	Battery AA x 6
Compass function	No
