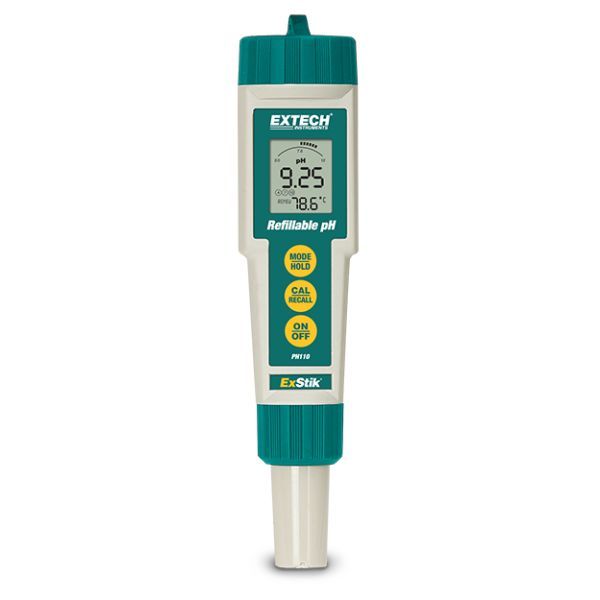

Extech EX-PH110 เครื่องวัดพีเอช ExStik Refillable pH Meter

SKU
EX-PH110
฿4,900.00
มีสินค้า

เครื่องวัดพีเอช pH
สามารถสอบเทียบได้ 3 จุดอัตโนมัติ
ตัวเครื่องสามารถชดเชยอุณหภูมิอัตโนมัติ
หน้าจอแสดงผล LCD พร้อมกราฟแท่ง
อายุการใช้งานแบตเตอรี่ 200 ถึง 400 ครั้ง
ปิดเครื่องอัตโนมัติ หลังจากไม่ใช้งานภายใน 10 นาที
ยี่ห้อ Extech, USA

เพิ่มสินค้าเปรียบเทียบ

Extech EX-PH110 เครื่องวัดพีเอช ExStik Refillable pH Meter

เครื่องวัดพีเอช เหมาะสำหรับการวัด pH ในของเหลว กึ่งแข็ง และของแข็ง เครื่องวัดพีเอชเป็นแบบรีฟิลที่สามารถนำกลับมาใช้ใหม่ได้โดยการเติมสารละลายเมื่อหมด และยังสามารถแจ้งเตือน CAL บอกเมื่อถึงเวลาในการสอบเทียบใหม่ เพื่อความแม่นยำ

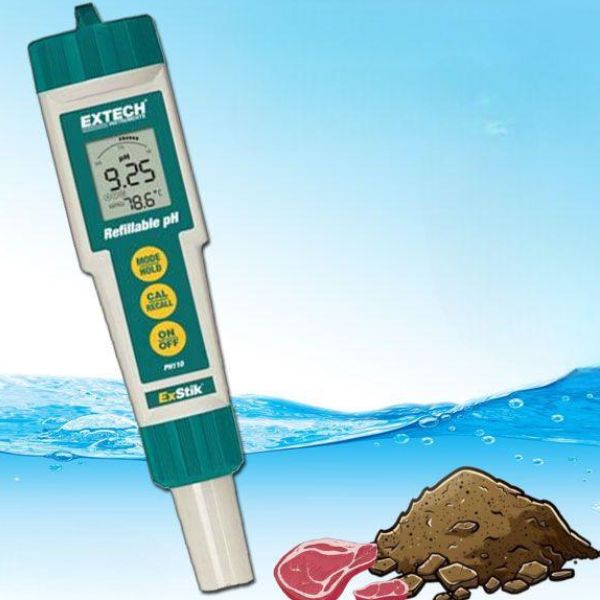

EX-PH110 ภาพตัวอย่างการใช้งาน

▲ EX-PH110 ภาพตัวอย่างการใช้งาน

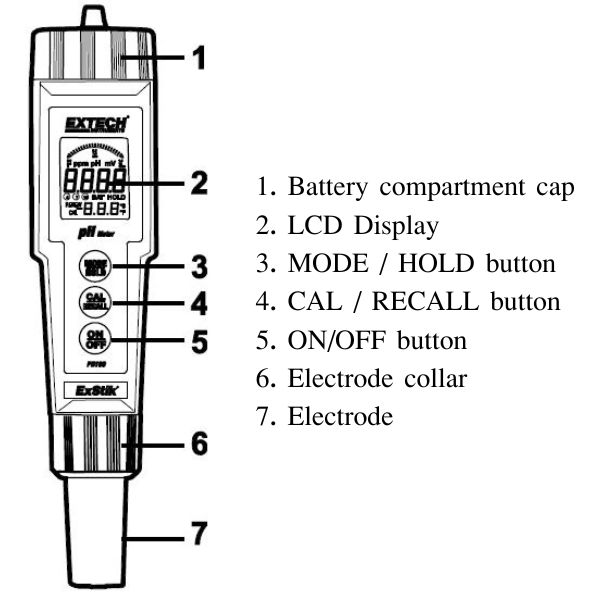

EX-PH110 ฟังก์ชั่นตัวเครื่อง

▲ EX-PH110 ฟังก์ชั่นตัวเครื่อง

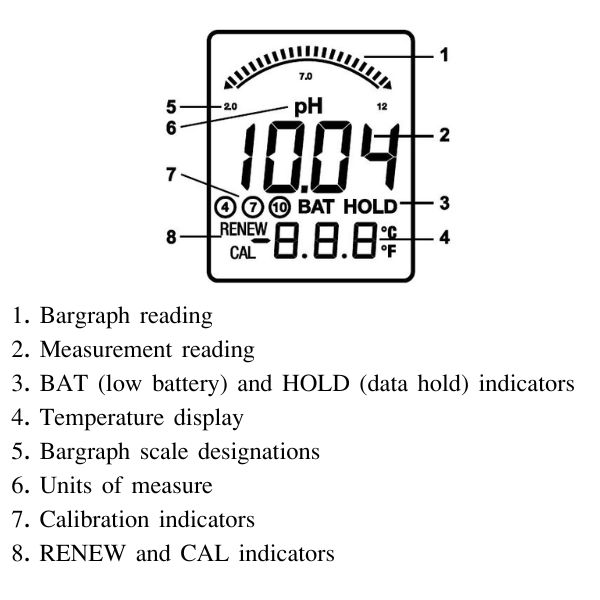

EX-PH110 ฟังก์ชั่นหน้าจอ

▲ EX-PH110 ฟังก์ชั่นหน้าจอ

Display Multifunction LCD with Bargraph
Operating conditions 32 to 122°F (0 to 50°C) / < 80% RH
Range and Accuracy 0.00 to 14.00 / ± 0.01pH typical
Temp. Compensation Automatic from 32 to 194°F (0 to 90°C)
Temperature Range 23 to 194°F (-5 to 90°C)
Temperature Resolution 0.1° up to 99.9 then 1° thereafter
Temperature Accuracy ± 1oC/1.8°F [from -5 to 50°C (23 to 122°F)]
± 3oC/5.4°F [from 50 to 90°C (122 to 194°F)]
Measurement storage 15 tagged (numbered) readings
Power Four (4) CR2032 button batteries
Low battery indication ‘BAT’ appears on the LCD
Auto power off After 10 minutes of inactivity
Dimensions 1.4x6.8x1.6”(35.6x172.7x40.6mm); 3.85oz (110g)
SKUEX-PH110
Weight110.000000
ขนาด3.56x17.27x4.06cm.
ผู้ผลิตExtech
บันทึกข้อมูลไม่
ข้อต่อ connectionNo
ฟังก์์ชั่นวัด mVNo
วัดพารามิเตอร์อื่นๆได้ (โพรบแยกจำหน่าย)No
ฟังก์ชั่นวัดโออาร์พี (โพรบแยกจำหน่าย)No
Resolution 0.01pH, 0.1°
Measurement Range23° to 194°F (-5 to 90°C)
ฟังก์ชั่นNo
Power Supply4 × CR-2032 (3V) button batteries
ระดับการป้องกันNo
Sensor Output InterfaceNo
Accuracy±0.01pH, ±1.8°F/±1°C
