FLIR CM78-PV แคลมป์มิเตอร์สำหรับงานโซลาร์เซลล์ CAT III 1500V พร้อมฟังก์ชันวัดพลังงานและอินฟราเรด

SKU

FLIR-CM78-PV

Skip to the beginning of the images gallery

฿24,200.00

Pre-Order Item

สินค้าหมด

FLIR CM78-PV คือแคลมป์มิเตอร์ประสิทธิภาพสูงที่ออกแบบมาสำหรับงานวัดและตรวจสอบระบบพลังงานแสงอาทิตย์ รองรับแรงดันสูงถึง 1500V ที่มาตรฐานความปลอดภัย CAT III พร้อมฟังก์ชันวัดพลังงาน DC สูงสุด 1500 kVA, วัดอินฟราเรดแบบไม่สัมผัส และฟังก์ชัน TRMS, LoZ และ VFD ใช้งานร่วมกับหัวต่อ MC4 ได้ทันที พร้อมการเชื่อมต่อผ่าน Bluetooth® METERLiNK® เหมาะอย่างยิ่งสำหรับช่างเทคนิคที่ต้องการความแม่นยำ ความปลอดภัย และประสิทธิภาพในทุกขั้นตอนของการติดตั้งและซ่อมบำรุงระบบโซลาร์ ยี่ห้อ FLIR, USA

หมวดหมู่: แคลมป์มิเตอร์, เครื่องมือวัดมาใหม่ , FLIR, Flir Electrical Tools, เครื่องวัดไฟฟ้า EV และโซลาร์เซลล์

รายละเอียด

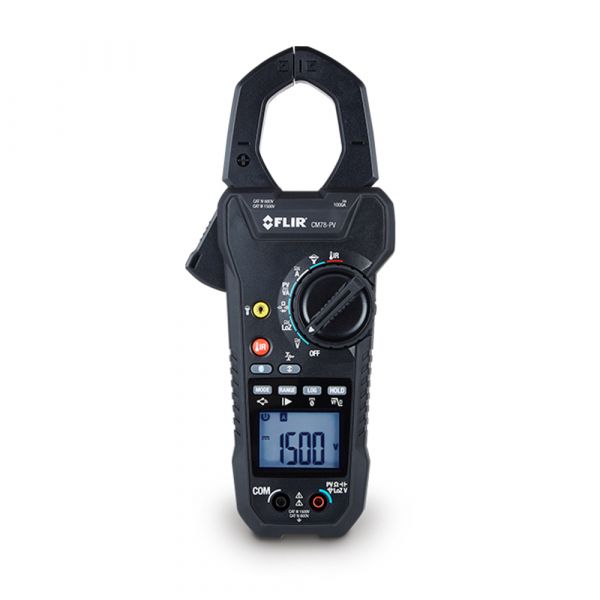

FLIR CM78-PV แคลมป์มิเตอร์สำหรับงานโซลาร์เซลล์ CAT III 1500V พร้อมฟังก์ชันวัดพลังงานและอินฟราเรด

FLIR CM78-PV คือแคลมป์มิเตอร์ระดับมืออาชีพที่ออกแบบมาสำหรับการตรวจสอบประสิทธิภาพและความปลอดภัยของระบบพลังงานแสงอาทิตย์ โดยเฉพาะการใช้งานกับระบบที่มีแรงดันสูง รองรับการวัดแรงดัน DC ได้ถึง 1500V ที่มาตรฐานความปลอดภัย CAT III-1500V เหมาะสำหรับช่างติดตั้งและตรวจสอบแผงโซลาร์เซลล์ขนาดใหญ่

เครื่องรุ่นนี้สามารถวัดค่า DC Power สูงสุด 1500 kVA, กระแสไฟฟ้าสูงสุด 1000A (หรือ 3000A ด้วย Flex Probe), แรงดัน, ความถี่, ความต้านทาน, ความจุไฟฟ้า และสามารถทดสอบไดโอดและวงจรต่อเนื่อง พร้อมฟังก์ชัน True RMS, Low-Z, และโหมด VFD สำหรับการวัดในวงจรที่มีสัญญาณรบกวน

FLIR CM78-PV ยังมาพร้อมอินฟราเรดเทอร์โมมิเตอร์แบบไม่สัมผัสและเลเซอร์ชี้เป้า เพื่อช่วยตรวจจับอุปกรณ์ที่มีความร้อนผิดปกติได้อย่างรวดเร็ว และแสดงผลบนหน้าจอ LCD ขนาดใหญ่แบบ 6000 count พร้อมไฟส่องสว่าง LED 2 ดวง

ผู้ใช้งานสามารถเชื่อมต่อข้อมูลแบบไร้สายผ่านเทคโนโลยี METERLiNK® ผ่าน Bluetooth BLE เพื่อส่งข้อมูลการวัดไปยังสมาร์ตโฟนหรือแท็บเล็ตได้อย่างสะดวก รวมถึงการบันทึกข้อมูลอัตโนมัติแบบ Static Logging สูงสุด 999 ชุด

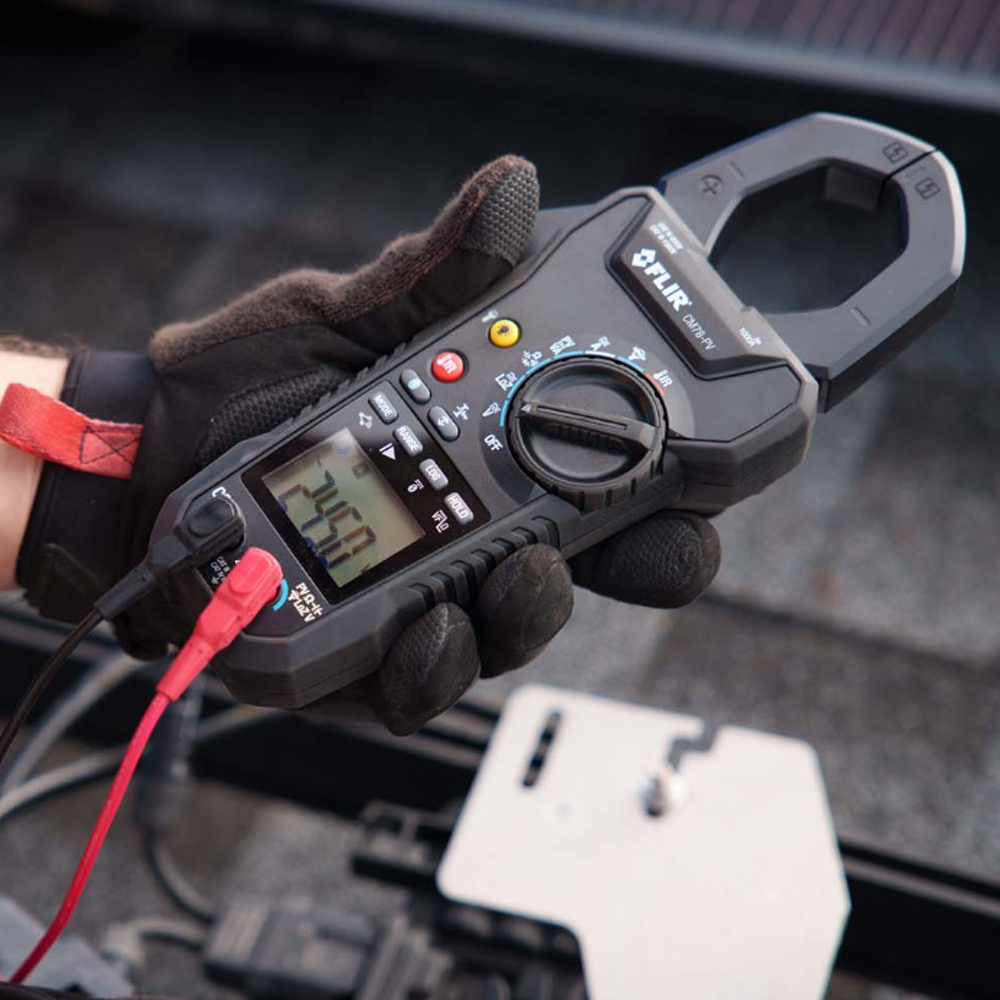

FLIR CM78-PV แคลมป์มิเตอร์โซลาร์ CAT III 1500V พร้อม Bluetooth

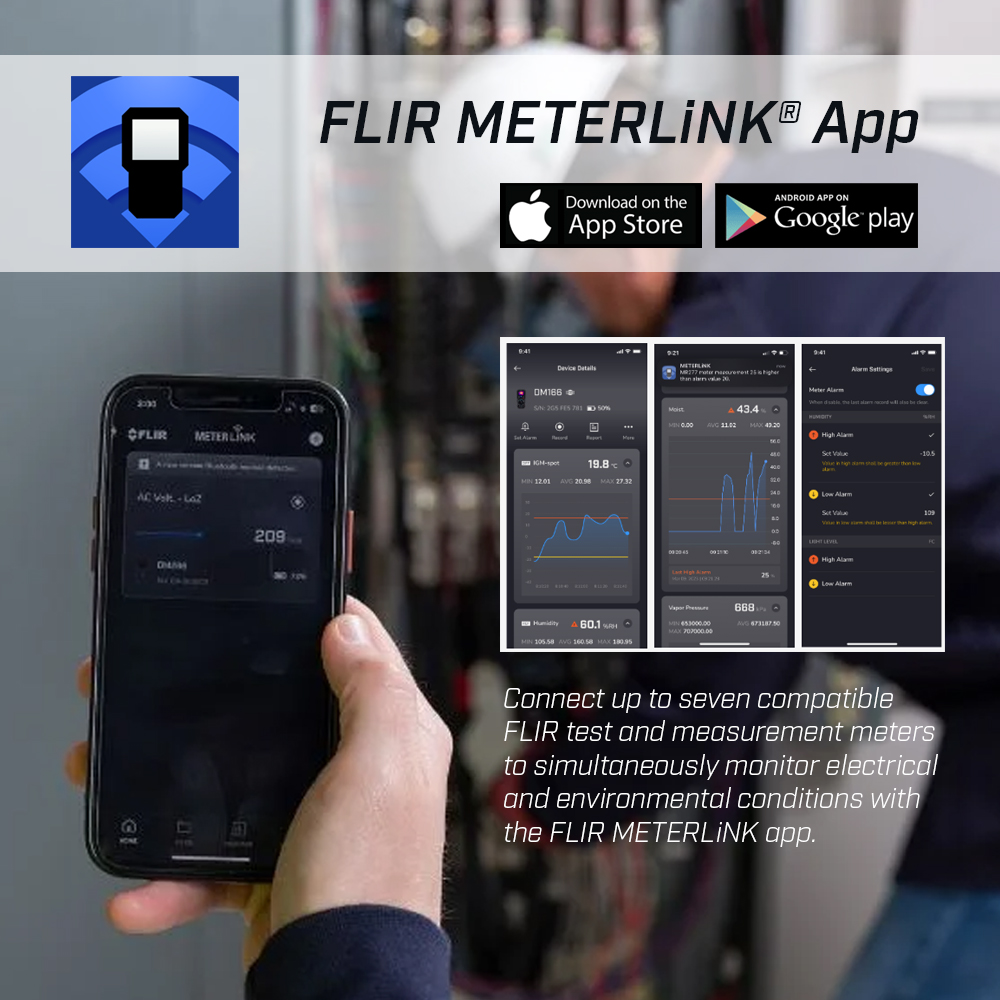

FLIR METERLiNK® App. สำหรับแชร์ข้อมูลการตรวจวัดอย่างมืออาชีพด้วย

FLIR METERLiNK® App คือเครื่องมืออัจฉริยะที่ช่วยให้คุณสามารถติดตามสภาพแวดล้อมและค่าทางไฟฟ้าหลากหลายประเภทได้พร้อมกัน โดยสามารถเชื่อมต่อกับเครื่องมือวัดที่รองรับของ FLIR ได้สูงสุดถึง 7 เครื่องในเวลาเดียวกัน

ด้วยความสามารถในการ ตรวจสอบข้อมูลแบบเรียลไทม์ และ จับภาพในพื้นที่อันตรายจากระยะไกลอย่างปลอดภัย แอป METERLiNK จึงเหมาะอย่างยิ่งสำหรับงานบำรุงรักษาในโรงงานอุตสาหกรรมและพื้นที่เสี่ยงต่าง ๆ

ไม่ว่าคุณจะใช้งานร่วมกับ แคลมป์มิเตอร์ (Clamp Meters), ดิจิตอลมัลติมิเตอร์ (Digital Multimeters) หรือเครื่องมือรุ่นใหม่ ๆ ที่รองรับแอปนี้ คุณสามารถ ติดตามค่าที่สำคัญจากแต่ละจุดภายในสถานที่ทำงานได้อย่างต่อเนื่อง พร้อมฟังก์ชันการ แชร์ข้อมูลกับทีมงานได้อย่างสะดวกและปลอดภัย

ดูค่าการวัดแบบเรียลไทม์ ผ่านสมาร์ตโฟนหรือแท็บเล็ต
เชื่อมต่อหลายอุปกรณ์พร้อมกันได้ถึง 7 ตัว เพื่อดูข้อมูลจากหลายจุดในระบบ
จับภาพและแนบข้อมูลการวัดเข้ากับภาพถ่าย เพื่อการวิเคราะห์ที่แม่นยำ
บันทึกค่าการวัดและบันทึกงานตรวจสอบ สำหรับจัดเก็บและออกรายงานภายหลัง
แชร์ข้อมูลผ่านอีเมลหรือแพลตฟอร์มอื่น เพื่อสื่อสารกับทีมงานได้ทันที

แอปนี้เหมาะอย่างยิ่งสำหรับวิศวกรไฟฟ้า, ทีมซ่อมบำรุง, และผู้ตรวจสอบระบบที่ต้องการเครื่องมือดิจิทัลที่ปลอดภัย แม่นยำ และสะดวกในการทำงานภาคสนามหรือในโรงงานอุตสาหกรรม

รองรับการใช้งานทั้ง iOS และ Android
สามารถดาวน์โหลดได้ฟรีผ่าน App Store และ Google Play

จุดเด่นและข้อดีของสินค้า

วัดแรงดัน DC สูงสุด 1500V และกำลังไฟสูงสุด 1500 kVA
รองรับหัวต่อ MC4 สำหรับระบบโซลาร์เซลล์
มีเทอร์โมมิเตอร์อินฟราเรดและเลเซอร์ในตัว
ฟังก์ชัน TRMS, LoZ, VFD, Inrush และ Static Logging
เชื่อมต่อไร้สายผ่าน Bluetooth® METERLiNK®
ได้มาตรฐาน CAT III-1500V / CAT IV-600V
หน้าจอใหญ่ พร้อม LED Worklight และระบบ Auto Power Off

สินค้านี้เหมาะกับใคร และอุตสาหกรรมกลุ่มใด

ช่างติดตั้งและตรวจสอบระบบโซลาร์เซลล์ (Solar PV)
วิศวกรระบบพลังงานทดแทน
ผู้ดูแลโรงไฟฟ้าพลังงานแสงอาทิตย์
ทีมซ่อมบำรุงระบบไฟฟ้าแรงสูงในอุตสาหกรรม
ผู้ผลิตและควบคุมคุณภาพแผงโซลาร์

ประเภทการวัด และย่านการวัดของ FLIR CM78-PV

ประเภทการวัด	ย่านการวัดสูงสุด	ความแม่นยำโดยประมาณ
แรงดัน DC (DC Voltage)	0 – 1500 V	±1.0%
แรงดัน AC (AC Voltage, TRMS)	0 – 1000 V	±1.0%
VFD Mode (AC Voltage)	0 – 1000 V	±2.0% @ 45–65 Hz
Low Impedance Voltage (LoZ AC/DC)	AC: 1000 V / DC: 1500 V	±1.5%
กระแส AC/DC (Clamp)	0 – 1000 A	±2.0%
VFD Mode (AC Current)	0 – 1000 A	±5.0%
Inrush Current (AC)	0 – 1000 A	±3.0%
Flex Probe (AC Current)	0 – 3000 A	±3.0%
ความถี่ (Frequency)	0 – 60 kHz	±1.0%
ความต้านทาน (Resistance)	0 – 60 kΩ	±1.0%
ตรวจสอบความต่อเนื่อง (Continuity)	Beep: <50Ω / No Beep: >150Ω	–
ทดสอบไดโอด (Diode Test)	สูงสุด 3.0 V	±1.5%
ค่าความจุไฟฟ้า (Capacitance)	สูงสุด 6000 µF	±3.0%
แรงดัน PV DC สำหรับ Solar	สูงสุด 1500 V	±2.0%
กำลังไฟฟ้า DC (DC Power)	สูงสุด 1500 kVA	±2.0%
อินฟราเรดเทอร์โมมิเตอร์	ใช้วัดอุณหภูมิแบบไม่สัมผัส พร้อมเลเซอร์ (ไม่ระบุช่วงใน Datasheet)	–

ตารางเปรียบเทียบกับสินค้าทั่วไป

คุณสมบัติ	FLIR CM78-PV	แคลมป์มิเตอร์ทั่วไป
รองรับแรงดัน DC ถึง 1500V	✔	✖ (ส่วนมากถึง 600V)
รองรับการวัดพลังงาน DC (kVA)	✔	✖
อินฟราเรดเทอร์โมมิเตอร์ในตัว	✔	✖
เชื่อมต่อ Bluetooth METERLiNK®	✔	✖ หรือไม่มี Bluetooth
รองรับหัว MC4 PV Plug	✔	✖
Static Data Logging	✔ (สูงสุด 999 ชุด)	✖

ตารางข้อมูลจำเพาะทางเทคนิค (Specifications)

แรงดัน DC	สูงสุด 1500 V ±1.0%
แรงดัน AC (TRMS)	สูงสุด 1000 V ±1.0%
กระแสไฟฟ้า	1000 A (3000 A Flex)
DC Power	สูงสุด 1500 kVA ±2.0%
ความจุไฟฟ้า	สูงสุด 6000 µF
ความต้านทาน	สูงสุด 60 kΩ
ฟังก์ชันอื่น ๆ	Diode, Continuity, Inrush, Frequency
อินฟราเรดเทอร์โมมิเตอร์	✔ พร้อมเลเซอร์ชี้เป้า
การบันทึกข้อมูล	Static Logging (999 ชุด)
หน้าจอ	LCD 6000 count พร้อมไฟ LED
การเชื่อมต่อ	Bluetooth BLE, METERLiNK®
ระดับความปลอดภัย	CAT III-1500V / CAT IV-600V
แบตเตอรี่	AAA x 6 ก้อน (50 ชม.)
ขนาด / น้ำหนัก	257 × 110 × 50 มม. / 630 กรัม

รายละเอียดเพิ่มเติม

SKU	FLIR-CM78-PV
Weight	630.000000
ขนาด	257 × 110 × 50 mm.
ผู้ผลิต	FLIR
บันทึกข้อมูล	ได้
Resolution	แรงดัน DC (DC Voltage): ความละเอียด: 0.1 V แรงดัน AC (AC Voltage, TRMS): ความละเอียด: 0.1 V แรงดัน VFD Mode: ความละเอียด: 0.1 V แรงดัน Low-Z (AC/DC): ความละเอียด: 0.1 V กระแสไฟฟ้า AC/DC (Clamp): ความละเอียด: 0.1 A กระแส Inrush (AC): ความละเอียด: 0.1 A Flex AC Current (3000 A): ความละเอียด: 0.1 A (โดยประมาณ) ค่าความต้านทาน (Resistance): ความละเอียด: 0.1 Ω ความถี่ (Frequency): ความละเอียด: 0.1 Hz ความจุไฟฟ้า (Capacitance): ความละเอียด: 1 µF ไดโอด (Diode Test): ความละเอียด: 0.001 V PV DC Voltage: ความละเอียด: 0.1 V DC Power (kVA): ความละเอียด: 1 kVA (โดยประมาณตามหน้าจอ 6000 count) Infrared Thermometer: ไม่มีค่าความละเอียดระบุชัดเจนในเอกสาร แต่โดยทั่วไปจะอยู่ในช่วง 0.1°C หน้าจอแสดงผล: 6000 Count (จอ LCD ความละเอียดสูง)
Measurement Range	DC Voltage: ช่วงการวัด: 0 ถึง 1500 V AC Voltage (TRMS): ช่วงการวัด: 0 ถึง 1000 V VFD AC Voltage: ช่วงการวัด: 0 ถึง 1000 V (สำหรับมอเตอร์อินเวอร์เตอร์) LoZ AC Voltage: ช่วงการวัด: 0 ถึง 1000 V LoZ DC Voltage: ช่วงการวัด: 0 ถึง 1500 V AC/DC Current (Clamp): ช่วงการวัด: 0 ถึง 1000 A VFD AC Current: ช่วงการวัด: 0 ถึง 1000 A Inrush Current (AC): ช่วงการวัด: 0 ถึง 1000 A Flex AC Current (ผ่าน Flex Probe): ช่วงการวัด: 0 ถึง 3000 A Resistance (ความต้านทาน): ช่วงการวัด: 0 ถึง 60 kΩ Frequency (ความถี่): ช่วงการวัด: 0 ถึง 60 kHz Diode Test (ทดสอบไดโอด): แรงดันทดสอบสูงสุด: 3.0 V Capacitance (ค่าความจุ): ช่วงการวัด: 0 ถึง 6000 µF Continuity (เช็กความต่อเนื่อง): แจ้งเตือนเสียงเมื่อค่าความต้านทาน < 50 Ω ไม่มีเสียงเมื่อค่าความต้านทาน > 150 Ω PV DC Voltage (สำหรับแผงโซลาร์): ช่วงการวัด: 0 ถึง 1500 V PV DC Power: ช่วงการวัด: สูงสุดถึง 1500 kVA
ฟังก์ชั่น	วัดแรงดัน DC สูงสุด 1500V วัดแรงดัน AC (TRMS) สูงสุด 1000V วัดแรงดันในโหมด VFD สำหรับมอเตอร์อินเวอร์เตอร์ วัดแรงดันในโหมด Low Impedance (LoZ) ทั้ง AC และ DC วัดกระแส AC/DC สูงสุด 1000A วัดกระแส Flex Probe (AC) สูงสุด 3000A วัดกระแส Inrush Current ขณะเปิดเครื่องหรือโหลดสูงชั่วขณะ วัด ค่าความต้านทาน (Resistance) สูงสุด 60 kΩ วัด ความถี่ (Frequency) สูงสุด 60 kHz ตรวจสอบ ความต่อเนื่องของวงจร พร้อมเสียงแจ้งเตือน (Continuity) ทดสอบ ไดโอด (Diode Test) ได้สูงสุด 3.0 V วัด ค่าความจุไฟฟ้า (Capacitance) ได้สูงสุด 6000 µF วัด PV DC Voltage ได้ถึง 1500V วัด กำลังไฟฟ้า DC (DC Power) ได้สูงสุด 1500 kVA รองรับหัวต่อ MC4 PV Plug สำหรับการวัดตรงจากแผงโซลาร์ อินฟราเรดเทอร์โมมิเตอร์ (IR Thermometer) แบบไม่สัมผัส พร้อมเลเซอร์เล็งเป้า แสดงค่าบนจอ LCD 6000 count พร้อม LED Worklight 2 ดวง เชื่อมต่อไร้สายผ่าน Bluetooth BLE ด้วยเทคโนโลยี METERLiNK® รองรับ Static Datalogging บันทึกข้อมูลอัตโนมัติสูงสุด 999 ชุด แสดง Over / Under Range ด้วยสัญลักษณ์ OL ระบบ Auto Power Off หลังไม่มีการใช้งาน 15 นาที
Power Supply	AAA x 6 ก้อน (50 ชม.)
ระดับการป้องกัน	No
Sensor Output Interface	No
Accuracy	แรงดันไฟฟ้า (Voltage) DC Voltage (DC V): ±1.0% AC Voltage (AC V, TRMS): ±1.0% VFD Mode (AC V): ±2.0% @ 45–65 Hz LoZ AC Voltage: ±1.5% LoZ DC Voltage: ±1.5% กระแสไฟฟ้า (Current) AC / DC Current (Clamp): ±2.0% VFD AC Current: ±5.0% Inrush Current (AC): ±3.0% Flex AC Current (3000 A): ±3.0% ความต้านทาน (Resistance) Resistance (Ω): ±1.0% ความถี่ (Frequency) Frequency Counter: ±1.0% (สูงสุด 60 kHz) ความจุไฟฟ้า (Capacitance) Capacitance: ±3.0% (สูงสุด 6000 µF) การทดสอบไดโอด / ความต่อเนื่อง Diode Test: ±1.5% (สูงสุด 3.0 V) Continuity Check: Buzzer ON: <50 Ω Buzzer OFF: >150 Ω ระบบโซลาร์เซลล์ (Solar PV) PV DC Voltage: ±2.0% (สูงสุด 1500 V) PV DC Power: ±2.0% (สูงสุด 1500 kVA)

อุปกรณ์ที่ให้มาในชุด

FLIR CM78-PV Clamp Meter
กระเป๋าพกพา (TA91)
สายวัดแบบ CAT III-1500 V (TA90)
หัวต่อ MC4 PV Plug (TA89)
แบตเตอรี่ AAA × 6
คู่มือผู้ใช้งาน

อุปกรณ์เสริมแนะนำ

FLIR DM285 / IM75-2 สำหรับงานวัดและตรวจสอบฉนวน
ชุดหัววัด Flex Current Probe ขนาด 3000 A
ขาตั้งสำหรับวางอุปกรณ์ในภาคสนาม
