GW Instek GOS-620 อนาล็อค ออสซิลโลสโคป

SKU
GOS-620

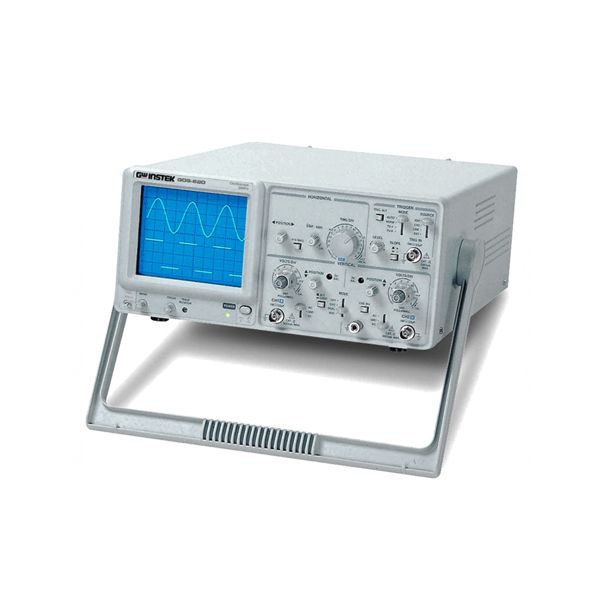

main product photo
สินค้าหมด

ย่านความถี่่ 20MHz แบบ 2 ช่องสัญญาณ
ความไวในการวัด 1mV/div
TV Synchronization
ฟังก์ชั่น ALT Triggering, Hold Off
CH1 Output
Z Axis Input
Vertical Mode : CH1, CH2, DUAL, ADD, CH2 INV

สอบถาม
หมวดหมู่: ออสซิลโลสโคป, GW Instek
GW_Instek

GW Instek GOS-620 อนาล็อค ออสซิลโลสโคป

เครื่องวัดคุณภาพสูงในราคาสุดประหยัด
ส่งสัญญาณระหว่าง 1mV ~ 5V vertical sensitivity
ในระยะเวลา 0.2s/div ~ 0.5s/div
เหมาะสำหรับใช้ในการศึกษา, สายการผลิต, และบริการซ่อมบำรุง

CRT
Type Z-Axis Input 6-inch rectangular type with internal graticule
8 x 10 div (1div=1cm)
Sensitivity:
Bandwidth:
Input Impedance: Approx. 47k
Above 5Vpp
DC ~ 2MHz
VERTICAL SYSTEM
Sensitivity 5mV/div ~ 5V/div 3%, x 5MAG: 5%
Bandwidth DC (AC 10Hz) ~ 20MHz(-3dB)
DC (AC 10Hz) ~ 7MHz(-3dB)
Rise Time 17.5ns (50ns at x 5MAG)
Input Impedance Approx. 1MΩ
Input Coupling AC, GND, DC
Vertical Mode CH1, CH2, DUAL (ALT/CHOP), ADD, CH2 INV
HORIZONTAL SYSTEM
Sweep Time 0.2 s ~ 0.5s/div 3%
100ns ~ 50ms/div 5% (x 10 MAG)
20ns ~ 50ns/div : uncalibrated
TRIGGER
Trigger Mode
Trigger Source
Sensitivity
Trigger Coupling
Trigger Slope		 AUTO, NORM, TV-V, TV-H
CH1, CH2, ALT, LINE, EXT
AC
"+" or "-"
X - Y OPERATION
Sensitivity
X-axis Bandwidth
Phase Error		 5mV ~ 5V/div 4%
DC ~ 500kHz
3 or less from DC ~ 50kHz
OUTPUT SIGNAL
Trigger Signal Output
Calibrator Output		 Voltage: approx. 20mV/div into 50Ω
1kHz Square wave, 2Vp-p 2%
POWER SOURCE AC 115V/230V 15%, 50Hz/60Hz
DIMENSIONS & WEIGHT 310(W)x150(H)x455(D) mm; Approx. 8kg
SKUGOS-620
Weight8200.000000
ขนาด310 x 150 x 455 mm
ผู้ผลิตGW_Instek
บันทึกข้อมูลไม่
Resolution No
Measurement RangeVertical Sensitivity 1mV ~ 5V Time Base Range 0.2μs ~ 0.5s
ฟังก์ชั่น

20MHz Bandwidth, Dual Channel
High Sensitivity 1mV/div
TV Synchronization
Z-Axis Input
ALT Triggering Function
CH1 Output

Power SupplyAC 115/230V ±15%
ระดับการป้องกันNo
Sensor Output InterfaceNo
Accuracy±
คะแนนของคุณ

PDF Download PDF Download     Manual Download Manual Download

Accessories Include

  • User manual x 1
  • Power Cord x 1
  • GTP-020A-4: 20MHz (10:1/1:1) Switchable passive probe

Optional Accessories

  • GTL-110  Test lead, BNC-BNC heads
  • GTC-001  Instrument cart, 450(W) x 430(D)mm (120V input socket)
  • GTC-002  Instrument cart, 330(W) x 430(D)mm (120V input socket)
