Graphtec GL-240 เครื่องวัดอุณหภูมิอเนกประสงค์

Graphtec GL-240 เครื่องวัดอุณหภูมิอเนกประสงค์ (10 Channels)

ตัวเครื่องประกอบด้วยระบบ input แบบแยก (Channels isolated) จึงทำให้สัญญาณที่ได้จะไม่ถูกรบกวนจาก input ช่องอื่นๆ เหมาะใช้งานในการตรวจวัดและบันทึกได้หลากหลายค่า ทั้งแรงดัน, อุณหภูมิ, ความชื้น, พัลส์ และลอจิก โดยให้อัตราการสุ่มตัวอย่างที่รวดเร็วสูงสุดถึง 10ms พร้อมทั้งสามารถสร้างไฟล์ เพื่อใช้สำรองข้อมูลในขณะที่บันทึก และไฟล์จะถูกถ่ายโอนไปยังอุปกรณ์จัดเก็บข้อมูลอื่นในตัวเครื่องหรือเซิร์ฟเวอร์ FTP บนเครือข่ายได้โดยอัตโนมัติ

จอแสดงผลขนาด 4.3 นิ้ว (TFT color LCD) ตัวเครื่องมีขนาดกะทัดรัดและน้ำหนักเบา สามารถบันทึกข้อมูลการวัดได้โดยตรงด้วยหน่วยความจำภายในตัวเครื่องหรือหน่วยความจำ SD การ์ด (สูงสุด 32GB) นอกจากนี้ การตั้งค่า, การวัด และการเก็บข้อมูลสามารถทำได้ทางออนไลน์โดยการเชื่อมต่อกับคอมพิวเตอร์ด้วยสาย USB

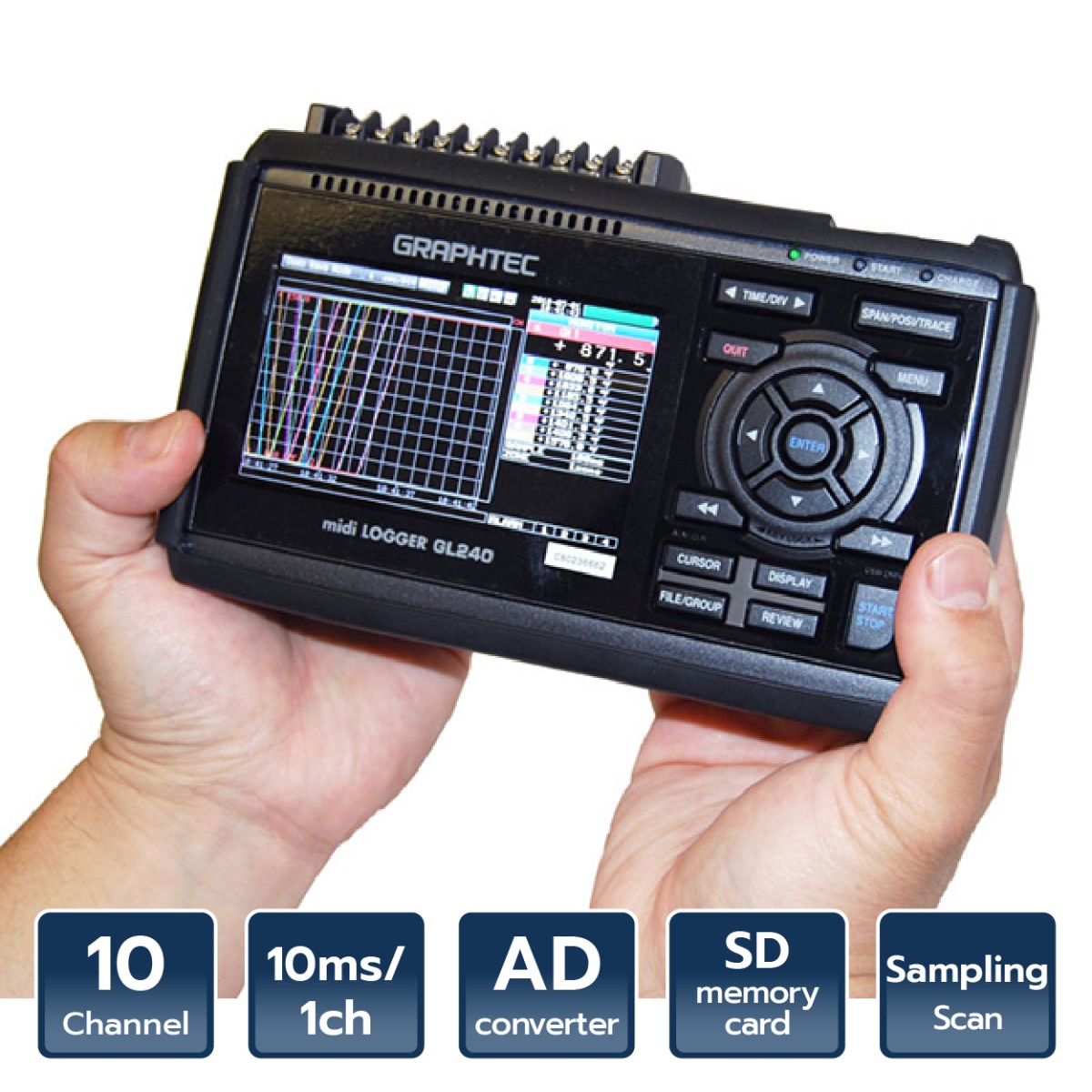

▲ คุณลักษณะเฉพาะของตัวเครื่อง

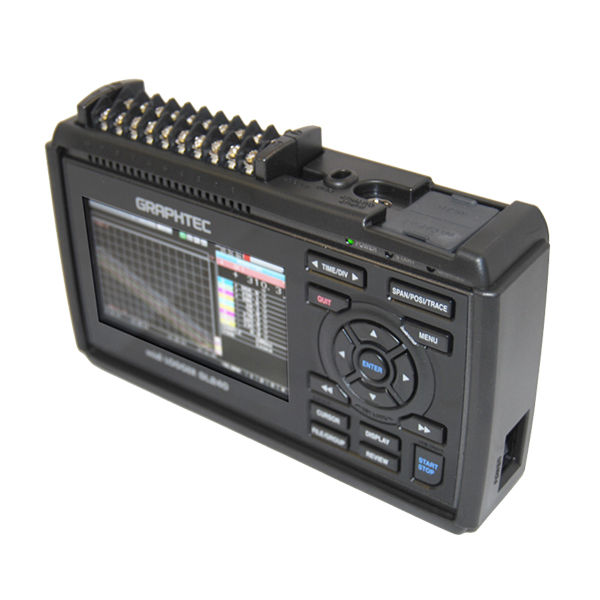

▲ ตัวเครื่องบันทึกข้อมูลเอนกประสงค์ (10 Channels)

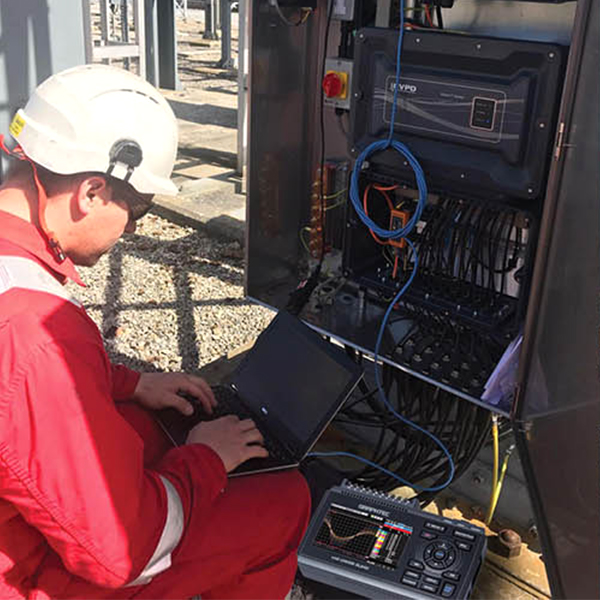

▲ ตัวอย่างการใช้งานในการตรวจวัด

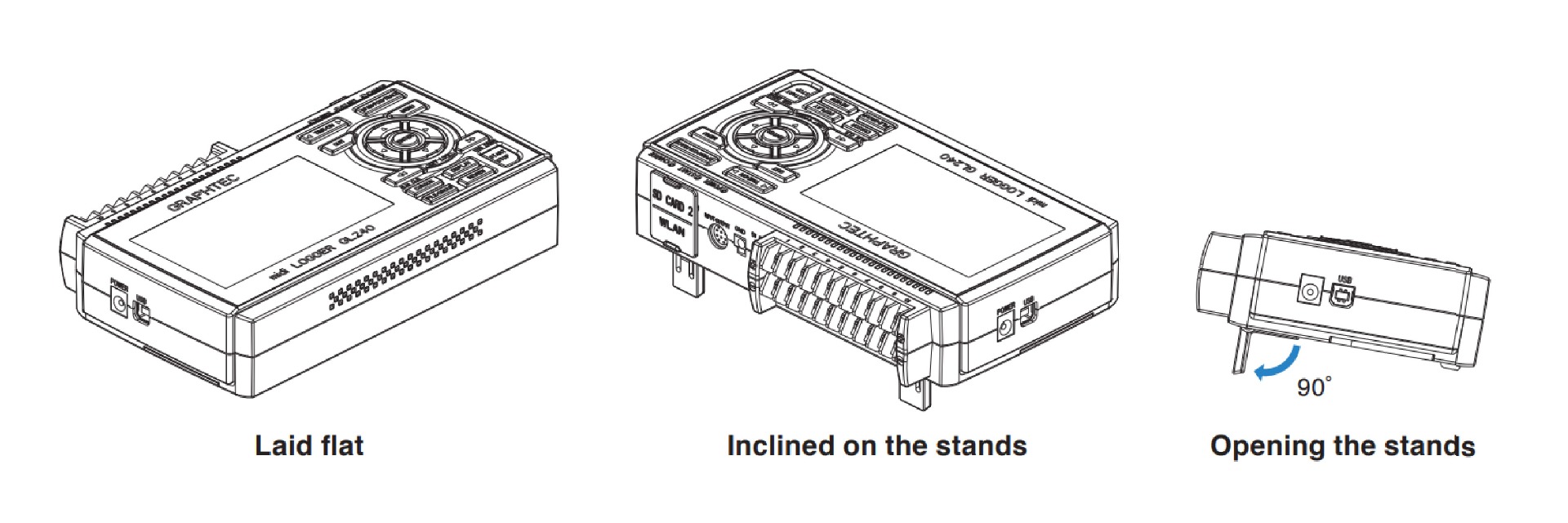

▲ การใช้งานควรวางตัวเครื่องในแนวราบหรือใช้กับขาตั้งเสมอ

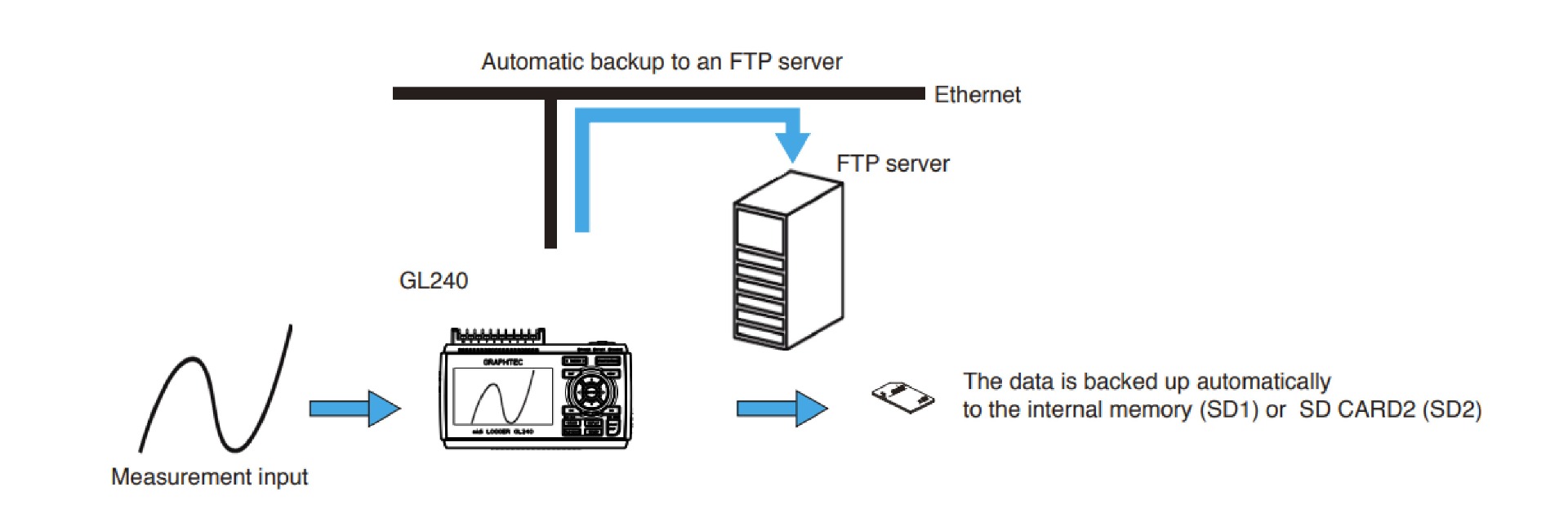

▲ แผนภาพแสดงการสำรองข้อมูล (Backup setting)

Features

หน้าจอแสดงผล TFT color LCD ขนาด 4.3 นิ้ว
สามารถเข้าถึงการตรวจวัดในระยะไกลได้ด้วย Smart phone
แสดงผลค่าต่างๆ เช่น Average, Peak, Maximum, Minimum, RMS
คำนวณค่าให้อัตโนมัติ : Addition, Subtraction, Multiplication, Division C
สามารถใช้งานร่วมกับ Thermocouple type : K,J,E,T,R,S,B,N,W(WRe5-26)
อัตราการสุ่มค่า Sampling Rate 10ms
สัญญาณแจ้งเตือนออกได้สูงสุด 4 ช่อง
รองรับการเชื่อมต่อแบบไร้สาย (Wireless Lan)
เพิ่มหนาวยความจำ SD memory card ได้สูงสุด 32GB

SPECIFICATION

Number of analog input channels		10 channels
External input/ output *1	Input *2	Trigger or Sampling (1 channel), Logic/Pulse (4 channels)
	Output *3	Alarm (4 channels)
Materials		10 ms to 1 hour (10ms to 50ms: voltage only) *4, External signal
Time scale of waveform display		1sec. to 24 hour /division
Accuracy	Trigger action	Start or stop capturing data by the trigger
	Repeat action	Off, On (auto rearmed)
	Trigger source	Start: Off, Measured signal, Alarm, External, Clock, Week or Time Stop: Off, Measured signal, Alarm, External, Clock, Week or Time
	Condition Setting	Combination: OR or AND Analog signal: Rising (High), Falling (Low), Window-in, Window-out Logic signal: Pattern (combination of each input signal in high or low) Pulse (number of count): Rising (High), Falling (Low), Window-in, Window-out
	Alarm output	Outputs a signal when alarm condition occurs in the input signal *5
Pulse input function	Rotation count (RPM)	Counts the number of pulses per sampling interval and converts to rpm (rotations per minute), Number of pulses for one rotation may be set to 50, 500, 5000, 50k, 500k, 5M, 50M, 500M rpm/F.S. (rpm./Full Scale)
	Accumulating count	Accumulates the number of pulses from the start of measurement 50, 500, 5000, 50k, 500k, 5M, 50M, 500M C/F.S. (Counts/Full Scale)
	Instant count	Counts the number of pulses per sampling interval 50, 500, 5000, 50k, 500k, 5M, 50M, 500M C/F.S. (Counts/Full Scale)
Calculation function	Between channels	Addition, Subtraction, Multiplication, and Division for analog input
	Statistical	Select two calculations from Average, Peak, Maximum, Minimum, RMS
Search function		Search for analog signal levels, values of logic or pulse or alarm point in captured data
Interface to PC		USB (Hi-speed), WLAN (using B-568 option)
Storage device	Internal	Built-in 4GB Flash Memory *6
	External	One SD card slot (Support SDHC memory card, up to 32GB) *7
	Saved contents	Captured data, Setting conditions, Screen copy
Capturing mode		Mode: Normal, Ring, Relay Ring: Saves most recent data (Number of captured data: 1000 to 2000000 points) *8 Relay: Saves data to multiple files without losing data until data capturing is stopped
Replay Data		Replays captured data that was saved in the GL240 (in GBD or CSV format)
Scaling (Engineering unit) function		Measured value can be converted to the specified engineering unit • Analog voltage: Converts using four reference points (gain, offset) • Temperature: Converts using two reference points (offset) • Pulse count: Converts using two reference points (gain)
Action during data capture		• Displaying parst data (using dual display mode (Current + Past data)) • Hot-swapping the SD memory card • Saving data in between cursors
Display	Size	4.3-inch TFT color LCD (WQVGA: 480 x 272 dots)
	Language	English, French, German, Chinese, Korean, Russian, Spanish, Japanese
	Information *9	Waveform in Y-T with digital values, Waveform only, Digital value, Digital values and statistics values
Operating environment		0 to 45 ºC, 5 to 85 % RH (non condensed) (When operating with battery pack 0 to 40 ºC, charging battery 15 to 35 ºC)
Power source	AC adapter	100 to 240 V AC, 50/60 Hz (1 pc of adapter is attached as standard accessory)
	DC power	8.5 to 24 V DC (DC drive cable (option B-514) is required)
	Battery pack	Mountable battery pack (battery pack (option B-569): 7.2V DC, 2900mAh)
Power consumption *10		Max. 36 VA
External dimensions (W x D x H)		Approx.188 x 117 x 42 mm (Excluding projections)
Weight *11		500 g

*1. Input/Output cable for GL (option B-513) is required to connect logic / pulse signal.
*2. Input signal; Voltage range: Up to 24V (common ground) Signal type: Voltage, Open collector, Contact (relay) Threshold: Approx. + 2.5 V (Hysteresis: Approx. 0.5V (2.5V to 3V))
*3. Output signal: Open collector (pull-up to 5V by 10kΩ resistor) Voltage: Max. 30V Current: Max. 0.5A Collector dissipation: Max. 0.2W
*4. Minimum interval varies by number of channels used.
*5. Output port can be specified in each input channel.
*6. The built-in Flash memory is available for units with serial numbers C6043XXX or later. Please contact your local representative for more information.
*7. SD memory card cannot be used on SD card slot while the wireless LAN unit (opton B-568) is used.
*8. Size of the capture data will be limited to 1/3 of available memory.
*9. Display mode is switched every time the dedicated key is pressed. In magnified digital value mode, the displayed channel number can be specified. In the waveform display mode, the changing
of the time scale will be effective from the point of the next displayed data.
*10. Rating under maximum power consumption using the AC adapter, with LCD display on, and battery pack being charged.
*11. Excludes AC adapter and battery pack.

รายละเอียดเพิ่มเติม

SKU	GL-240
Weight	500.000000
ขนาด	188 x 117 x 42 mm
ผู้ผลิต	Graphtec
สำหรับวัดอุณหภูมิ	อุณหภูมิของเหลว, อุณหภูมิพื้นผิว, อุณหภูมิอากาศ
Connection ช่องเสียบโพรบ	No
Supported sensor Type	Thermocouple Type: K, J, E, T, R, S, B, N, and W (WRe5-26)
ฟังก์ชั่น	No
Power Supply	AC Power 100-240V
ความละเอียดการแสดงผล	**
ประเภทเซนเซอร์	Thermocouple
จำนวนช่องเสียบโพรบ	3 Channels and more...
ระดับการป้องกัน	No
Sensor Output Interface	No
ช่วงการวัดอุณหภูมิ	ºC
บันทึกข้อมูล	ได้
ค่าความแม่นยำ	**
