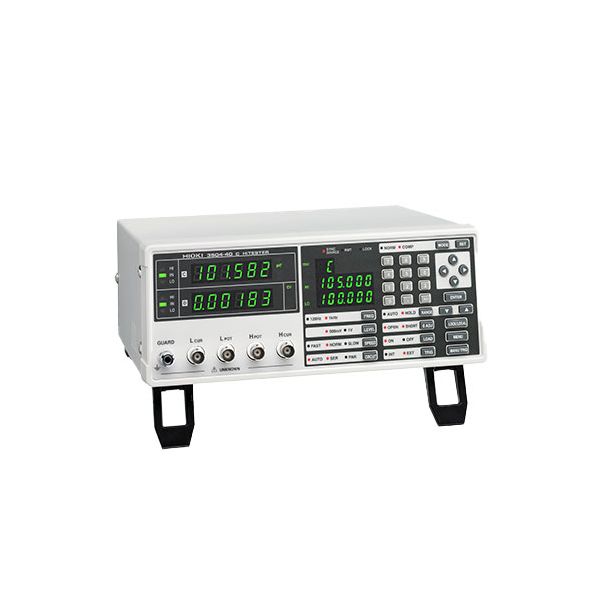

HIOKI 3504 Series เครื่องวัดแอลซีอาร์ C HiTESTER

3504 Series เครื่องวัดแอลซีอาร์ IMPEDANCE ANALYZER ที่สามารถรองรับช่วงการวัดได้ตั้งแต่ 120 Hz to 1 MHz ซึ่งเป็นเครื่องที่เหมาะสำหรับการใช้งานในช่วงการวัดที่กว้าง ในการทดสอบอุปกรณ์อิเล็คทรอนิคส์ และยังสามารถวัดค่าได้อย่างรวดเร็วเพียงแค่ 0.6 ms (3506-10)

นอกจากนี้ยังสามารถบันทึกข้อมูลลงในตัวเครื่องและดาวน์โหลดผ่าน GP-IB หรือ RS-232C interface

1000 ค่าการวัด (3506-10)
32000 ค่าการวัด (3504-40, 3504-50, 3504-60)

Measurement parameters and frequency ranges of 3506-10 | 3504-40 | 3504-50 | 3504-60

Models	Range of Measurements (C, D)	Measurement Frequencies
Models	Range of Measurements (C, D)	120 Hz	1 kHz	1 MHz
3506-10	C: 0.000 fF to 15.0000 μF D: 0.00001 to 1.99999	N/A	✔	✔
3504-60 3504-50 3504-40	C: 0.9400 pF to 20.0000 mF D:0.00001 to 1.99999	✔	✔	N/A

Functional differences between Models 3504-60, 3504-50 and 3504-40

Models	Constant-Voltage Measurement (CV)			Four-Terminal Contact Check Function	Bin Function	Interface
Models	100 mV	500 mV	1 V	Four-Terminal Contact Check Function	Bin Function	RS-232C	GP-IB	EXT I/O
3504-60	✔	✔	✔	✔	✔	✔	✔	✔
3504-50	N/A	✔	✔	N/A	✔	✔	✔	✔
3504-40	N/A	✔	✔	N/A	N/A	✔	N/A	✔

SPECIFICATIONS

Measurement parameters	C (capacitance), D (loss coefficient tan δ)
Measurement range	C: 0.9400 pF to 20.0000 mF, D: 0.00001 to 1.99999
Basic accuracy	(Typ.) C: ±0.09 % rdg. ±10 dgt., D: ±0.0016
Measurement frequency	120 Hz, 1 kHz
Measurement signal level	100 mV (3504-60 only), 500 mV, 1 V rms CV 100 mV Measurement range: up to 170 μF range (Source frequency 1 kHz), up to 1.45 mF range (Source frequency 120 Hz) CV 500 mV Measurement range : up to 170 μF range (Source frequency 1 kHz), up to 1.45 mF range (Source frequency 120 Hz) CV 1V Measurement range : up to 70 μF range (Source frequency 1 kHz), up to 700 μF range (Source frequency 120 Hz)
Output impedance	5Ω (In open terminal voltage mode outside of the CV measurement range)
Display	LED (six digits, full scale count depends on measurement range)
Measurement time	2 ms (Typ. value. Depends on measurement configuration settings)
Functions	4-terminal contact check function (3504-60 only) BIN (measurement values can be classified by rank) (3504-50, 3504-60), Trigger-synchronous output, Setting configurations can be stored, Comparator, Averaging, Low-C reject (bad contact detection), Chatter detection, EXT. I/O, RS-232C, GP-IB (3504-50, 3504-60)
Power supply	Selectable from 100, 120, 220 or 240 V AC ±10 %, 50/60 Hz, 110 VA max.
Dimensions and mass	260 mm (10.24 in) W × 100 mm (3.94 in) H × 220 mm (8.66 in) D, 3.8 kg(134.0 oz)
Accessories	Power cord ×1, Instruction manual ×1, Spare fuse ×1
