HIOKI 8423 เครื่องบันทึกข้อมูล MEMORY HiLOGGER Multi-Channels

Hioki 8423 MEMORY HiLOGGER ระบบบันทึกข้อมูลที่สามารถวัดและบันทึกหลายช่องสัญญาณด้วยความเร็วสูงสุดที่ 10ms ข้อมูลที่ได้มาสามารถวิเคราะห์ได้อย่างง่ายดายผ่านคอมพิวเตอร์ ซึ่งตัวเครื่องเหมาะสำหรับการรับข้อมูลสำหรับการประเมินและการทดสอบในการพัฒนาหรือปรับปรุงไซต์งาน หากความต้องการในการประเมินผลของคุณต้องการการสุ่มตัวอย่างข้อมูลที่รวดเร็วกว่าที่เคยมีใน HIOKI MEMORY HiLOGGERs หรือหากคุณต้องการ Channels ในการวัดที่มากขึ้น 8423 จะมอบสิ่งที่คุณต้องการ

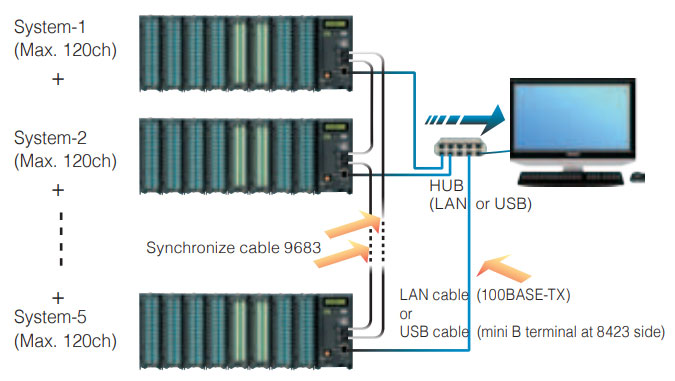

All-Channel Synchronous Measurement Capability

รองรับการเชื่อมต่อสูงสุด 40 Modules (600 Channels)

Hioki 8423 สามารถเชื่อมต่อกันเองได้ (สูงสุด 5 เครื่อง) ผ่าน Connection Cable 9683 ซึ่งจะทำให้ 8423 มีการ Synchronized และเชื่อมต่อผ่าน LAN หรือ USB เพื่อส่งข้อมูลไปที่ PC โดยสามารถรองรับค่าการวัดได้ถึง 600 Channels
*สามารถควบคุมการวัดค่าผ่าน PC ด้วยโปรแกรม
ซึ่งตัว 8423 สามารถเชื่อมต่อ Socket Module ได้สูงสุด 8 ตัว สูงสุดที่ 120 channels (15 channels/ 1 module) โดยทุก module จะทำงานประสานกัน

8948 Voltage/Temp unit
8949 Universal unit
8996 Digital/Pulse unit
8997 Alarm unit

SPECIFICATIONS

No. of connectable units	Maximum 8 units (total 120 channels), Bundle 8 modules together to achieve a 120-channel system, Bundle 5 systems together to enable a maximum of 600 channels of simultaneous recording
Measurement parameters Model 8948	[No. of channels] 15 analog channels, isolated scanning method input (2 terminals: M3 screw type) [Voltage measurement range] ±150 mV to ±100 V, 1-5V, Max. resolution 5 µV, Max. allowable input: 100 VDC, between channels: 200 VDC, to earth: 600 VAC/DC [Temperature range] -200˚C to 2000˚C (depend on the sensor), thermocouples (K, J, E, T, N, R, S, B, W), Max. resolution 0.01˚C
Measurement parameters Model 8949	[No. of channels] 15 analog channels, isolated scanning method input (4 terminals: push-button type) (not isolated between channels at resistance temperature sensor & humidity sensor) [Voltage measurement range] ±150 mV to ±60 V, 1-5V, Max. resolution 5 µV, Max. allowable input: 60 VDC, between channels: 120 VDC, to earth: 600 VAC/DC [Temperature range] −200˚C to 2000˚C (depend on the sensor), thermocouples (K, J, E, T, N, R, S, B, W), Max. resolution 0.01˚C [Resistance temperature sensor range] −200˚C to 800˚C, (Pt 100, JPt 100), Max. resolution 0.01˚C [Humidity] 5.0 to 95.0% rh, (use with optional sensor 9701), resolution 0.1% rh
Measurement parameters Model 8996	[No. of channels] 15 channels, digital/pulse input (2 terminals: M3 screw type, CH1-5, CH6-10, CH11-15 are common GND, No-voltage ‘a’ contact, open collector or voltage input) [Totalized pulses] 0 to 1000M pulse, Max. resolution 1 pulse [Rotation count] 0 to 5000/n (r/s), Resolution 1/n (r/s) *n = pulses per rotation (1 to 1,000) [Digital input] Record ON/OFF digital signal per interval [Max. allowable input] 50 VDC, between channels: 33 VACrms or 70 VDC, to earth: 600 VAC/DC, (Upper limit voltage that does not cause damage when applied between CH1-5, CH6-10, CH11-15 each channel and chassis, and between each UNITs)
Recording intervals	10 ms to 1 hr, 19 ranges (5s to 1hr when combined with humidity measurement), Dual sampling: Recording intervals can be specified for every input module (high-speed and low-speed)
Function	Measurement data are saved to the CF Card in real time, Trigger function, Digital filter (Input unit), Alarm output (use with the Alarm unit 8997), Data acquisition is controlled by the PC data acquisition program, FTP server function, HTTP server function
Interface	LAN: supports 100Base-TX, USB: Ver 2.0, mini-B receptacle, CF card slot
Power supply	Using the AC adapter 9418-15 (100 to 240 V, 50/60 Hz), 55 VA Max. (include AC adapter), 20 VA Max. (main unit only) (when connected with 8 units), External DC Power: 9.6 V to 15.6 VDC, 20 VA Max. (when connected with 8 units) (Please contact HIOKI for connection cord)
Dimensions and mass	67 × 133 × 125 mm, 600 g (main unit 8423 only)
