HIOKI CM3286-50-KIT AC แคลมป์เพาเวอร์มิเตอร์ AC 600A, AC 600V (True RMS) | with Z3210

SKU
CM3286-50-KIT

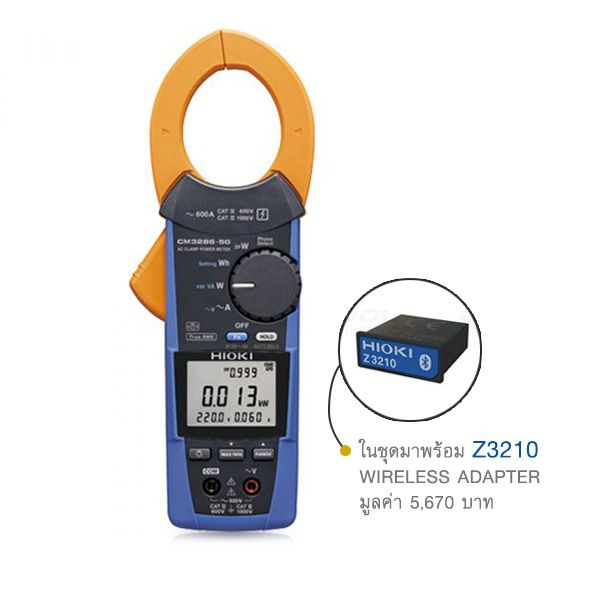

main product photo
฿23,720.00
Pre-Order Item
สินค้าหมด

AC CLAMP POWER METER แคลมป์เพาเวอร์มิเตอร์ True RMS
รองรับการวัดกระแสไฟฟ้าที่ช่วง AC 600A และแรงดันไฟฟ้าที่ช่วง AC 600V
รองรับการวัด Voltage, Current, Power, Power factor, Phase angle, Reactive power or frequency และยังสามารถตรวจสอบลำดับเฟสในระบบ Single-phase, 3-phase นอกจากนี้เมื่อใช้งานร่วมกับ Z3210 (รวมในชุด) ตัวเครื่องยังสามารถเชื่อมต่อกับ Smartphone แบบไร้สายผ่าน Bluetooth® พร้อมฟังก์ชั่นการวัดค่า Harmonic และยังรองรับการวัดค่า AC Current ได้สูงสุดถึง 1000 A เมื่อใช้งานร่วมกับ Clamp-on Adapter 9290-10 (แยกจำหน่าย) และมีขนาดแคลมป์สูงถึง ø55 mm มาตรฐานความปลอดภัย CAT IV 600V, CAT III 1000V
HIOKI, Japan

Authorized_HIOKI

เพิ่มสินค้าเปรียบเทียบ
หมวดหมู่: แคลมป์มิเตอร์, HIOKI, Hioki Clamp Meters, Power Quality Analyzers, Power Loggers
Hioki

HIOKI CM3286-50-KIT AC แคลมป์เพาเวอร์มิเตอร์ AC 600A, AC 600V (True RMS) | with Z3210

แคลมป์มิเตอร์ของ HIOKI นั้นถือว่าดีทีสุดสำหรับการวัดกระแส (current) และแรงดันไฟฟ้า (voltage) แบบพกพา ซึ่งมาพร้อมกับความปลอดภัยและความแม่นยำ

สำหรับ CM3286-50 นั้น ตัวแคลมป์สามารถรองรับการวัดค่าได้หลากหลาย คือ Voltage, Current, Power, Power factor, Phase angle, Reactive power or frequency และยังสามารถตรวจสอบลำดับเฟสในระบบ single-phase หรือ 3-phase ได้อีกด้วย

CM3286-50 Features

Broad measurement range

▲ CM3286-50 รองรับการวัดค่ากำลังไฟฟ้าได้อย่างแม่นยำได้ตั้งแต่ 5W ที่กระแสไฟฟ้าต่ำเพียง 60 mA จนถึง 360 kW ที่กระแสไฟฟ้าสูงสุด 600 A (Single-phase)

Easy-to-see display

▲ หน้าจอแสดงผลการวัดได้ถึง 4 ค่าพร้อมกัน (พารามิเตอร์หลัก 1 ค่า และ พารามิเตอร์รอง 3 ค่า)

Simple wiring guide

▲ หน้าจอบอกตำแหน่งวิธีการวัดค่าระบบไฟฟ้า 3-phase

Built-in AUTO HOLD function

▲ ตัวเครื่องมาพร้อมฟังก์ชั่น AUTO HOLD ที่จะส่งเสียง BEEP เมื่อค่าที่วัดได้คงที่ จากนั้นจะค้างค่าการวัดบนหน้าจอโดยอัตโนมัติ

Double warnings with sound and light

▲ เมื่อตัวเครื่องตรวจจับค่าไฟฟ้า current หรือ voltage เกินในขณะที่กำลังวัดค่า จะแจ้งเตือนด้วยไฟหน้าจอสีแดงและเสียงเตือน เพื่อหลีกเลี่ยงอุบัติเหตุ

Quickly check for unbalance

▲ CM3286-50 สามารถวัดกำลังไฟฟ้าที่ไม่สมดุลในระบบ 3-phase/ 3-wire โดยการวัดกำลังไฟฟ้าแบบ Single-phase สองครั้งแล้วบวกผลลัพธ์ให้โดยอัตโนมัติ

Easily check power supply fluctuations

▲ CM3286-50 รองรับการแสดงผลค่า MAX, MIN, AVG และยังสามารถวัดค่า PEAK เพื่อตรวจสอบความผันผวนได้อีกด้วย

Support for large-diameter, high-current measurement

▲ CM3286-50 สามารถใช้งานร่วมกับ Clamp-on Adapter 9290-10 (แยกจำหน่าย) ที่สามารถวัดค่าได้สูงสุดถึง 1000 A AC และมีขนาดแคลมป์สูงถึง ø55 mm

Accurately detect electricity theft

▲ CM3286-50 สามารถตรวจสอบการลักลอบขโมยไฟฟ้าไม่ว่าจะเป็น การดัดแปลงมิเตอร์ด้วยการเปรียบเทียบการอ่านและการวัดมิเตอร์ไฟฟ้ากับค่าจริง หรือการลักลอบต่อไฟตรง

Features with Z3210 & GENNECT Cross

  • GENNECT Cross คือ แอปพลิเคชั่นที่ทำให้เครื่องมือวัด HIOKI ที่สามารถรับส่งสัญญาณ Bluetooth®︎ ได้มีประสิทธิภาพมากยิ่งขึ้น
  • GENNECT Cross รองรับระบบปฏิบัติการทั้ง iOS และ Android สามารถดาวน์โหลดได้ FREE! [ระบบ Android โหลด GENNECT Cross] [ระบบ iOS โหลด GENNECT Cross]
  • GENNECT Cross รองรับระบบปฏิบัติการ iOS สำหรับอุปกรณ์ iPhone, iPhoneX, iPad หรือ iPod Touch ที่มีระบบปฏิบัติการ iOS 10, 11 หรือ 12 ขึ้นไป
  • GENNECT Cross รองรับระบบปฏิบัติการ Android สำหรับอุปกรณ์ Android™ เวอร์ชั่น 4.3 ขึ้นไป
  • GENNECT Cross รองรับการบันทึกข้อมูลการวัดลงบน Smartphone
  • GENNECT Cross รองรับการตั้งค่าความถี่ในการบันทึกข้อมูลได้ตั้งแต่ 1 วินาที จนถึง 24 ชั่วโมง
  • GENNECT Cross รองรับการแสดงผล ค่าการวัด, กราฟ, ค่าสถิติ (AVG, Max, Min)
  • GENNECT Cross รองรับการบันทึกผลการวัดลงบนรูปภาพ ช่วยเพิ่มความสะดวกเมื่อต้องวัดค่าแผงไฟฟ้าที่มีจำนวนมาก
  • GENNECT Cross รองรับการสรุปรายงานในรูปแบบไฟล์ PDF, ข้อมูลการวัดแบบไฟล์ CSV, รูปภาพพร้อมผลการวัดแบบ JPG
  • GENNECT Cross รองรับการเชื่อมต่อกับเครื่องมือวัด HIOKI ได้สูงสุดถึง 8 เครื่องพร้อมกัน
  • GENNECT Cross รองรับการอัพเกรดเฟิร์มแวร์ให้เป็นรุ่นล่าสุดของเครื่องมือวัด HIOKI เมื่อใช้งานร่วมกับ Z3210
  • GENNECT Cross รองรับการดูข้อมูลการวัดและบันทึกข้อมูลผ่าน GENNECT Cloud จึงสามารถดูข้อมูลได้แบบออนไลน์
GENNECT Cross ทำให้เครื่องมือวัด HIOKI ที่สามารถรับส่งสัญญาณ Bluetooth®︎ ได้มีประสิทธิภาพมากยิ่งขึ้น

▲ GENNECT Cross ทำให้เครื่องมือวัด HIOKI ที่สามารถรับส่งสัญญาณ Bluetooth®︎ ได้มีประสิทธิภาพมากยิ่งขึ้น

เชื่อมต่อกับเครื่องมือวัด HIOKI ได้ไกลสูงสุดถึง 10 เมตร

▲ เชื่อมต่อกับเครื่องมือวัด HIOKI ได้ไกลสูงสุดถึง 10 เมตร

เชื่อมต่อกับเครื่องมือวัด HIOKI ได้สูงสุดถึง 8 เครื่องพร้อมกัน

▲ เชื่อมต่อกับเครื่องมือวัด HIOKI ได้สูงสุดถึง 8 เครื่องพร้อมกัน

ตั้งค่าความถี่ในการบันทึกข้อมูลได้ตั้งแต่ 1 วินาที จนถึง 24 ชั่วโมง

▲ ตั้งค่าความถี่ในการบันทึกข้อมูลได้ตั้งแต่ 1 วินาที จนถึง 24 ชั่วโมง

แสดงผล ค่าการวัด, กราฟ, ค่าสถิติ (AVG, Max, Min)

▲ แสดงผล ค่าการวัด, กราฟ, ค่าสถิติ (AVG, Max, Min)

บันทึกผลการวัดลงบนรูปภาพ ช่วยเพิ่มความสะดวกเมื่อต้องวัดค่าแผงไฟฟ้าที่มีจำนวนมาก

▲ บันทึกผลการวัดลงบนรูปภาพ ช่วยเพิ่มความสะดวกเมื่อต้องวัดค่าแผงไฟฟ้าที่มีจำนวนมาก

อัพเกรดเฟิร์มแวร์ให้เป็นรุ่นล่าสุดของเครื่องมือวัด HIOKI เมื่อใช้งานร่วมกับ Z3210

▲ อัพเกรดเฟิร์มแวร์ให้เป็นรุ่นล่าสุดของเครื่องมือวัด HIOKI เมื่อใช้งานร่วมกับ Z3210

ดูข้อมูลการวัดและบันทึกข้อมูลผ่าน GENNECT Cloud จึงสามารถดูข้อมูลได้แบบออนไลน์

▲ ดูข้อมูลการวัดและบันทึกข้อมูลผ่าน GENNECT Cloud จึงสามารถดูข้อมูลได้แบบออนไลน์

AC current RMS
Range Resolution Accuracy
Display range 45 Hz ≤ f ≤ 66 Hz 66 Hz < f ≤ 500 Hz 500 Hz < f ≤ 1 kHz
6.000 A
(0.060 A to 6.000 A)		 0.001 A ±1.3% rdg
±3 dgt		 ±2.0% rdg
±5 dgt		 ±5.0% rdg
±5 dgt
0.000 A to 6.000 A
60.00 A
(0.60 A to 60.00 A)		 0.01 A ±1.0% rdg
±3 dgt		 ±1.5% rdg
±5 dgt		 ±3.0% rdg
±5 dgt
0.00 A to 60.00 A
600.0 A
(6.0 A to 600.0 A)		 0.1 A —
0.0 A to 600.0 A
AC current peak value
Range Resolution Accuracy
Display range 45 Hz ≤ f ≤ 66 Hz 66 Hz < f ≤ 500 Hz 500 Hz < f ≤ 1 kHz
6.000 A
(0.060 A to 6.000 A)		 0.01 A ±3.0% rdg ±5 dgt ±5.0% rdg
±5 dgt
0.00 A to 18.00 A
60.00 A
(0.60 A to 60.00 A)		 0.1 A ±2.5% rdg ±5 dgt ±4.0% rdg
±5 dgt
0.0 A to 180.0 A
600.0 A
(6.0 A to 600.0 A)		 1 A —
0 A to 1000 A
AC current frequency
Range Resolution Accuracy
Current frequency values are shown as “– – – –” when the current RMS value is less than 150 count. Current frequency values of less than 45.0 Hz are shown as “– – – –.”
Display range
999.9 Hz
(45.0 Hz to 999.9 Hz)		 0.1 Hz ±0.3% rdg ±3 dgt
45.0 Hz to 999.9 Hz
AC voltage RMS
Range Resolution Accuracy
Display range 45 Hz ≤ f ≤ 66 Hz 66 Hz < f ≤ 500 Hz 500 Hz < f ≤ 1 kHz
600 V
(80.0 V to 600.0 V)		 0.1 V ±0.7% rdg
±3 dgt		 ±1.0% rdg
±5 dgt		 ±3.0% rdg
±5 dgt
0.0 V to 600.0 V
AC voltage peak value
Range Resolution Accuracy
Display range 45 Hz ≤ f ≤ 66 Hz 66 Hz < f ≤ 500 Hz 500 Hz < f ≤ 1 kHz
600 V
(80.0 V to 600.0 V)		 1 V ±2.5% rdg
±5 dgt		 ±4.0% rdg
±5 dgt
0 V to 1000 V
AC voltage frequency
Range Resolution Accuracy
Voltage frequency values are shown as “– – – –” when the voltage RMS value is less than 150 count. Voltage frequency values of less than 45.0 Hz are shown as “– – – –.”
Display range
999.9 Hz
(45.0 Hz to 999.9 Hz)		 0.1 Hz ±0.3% rdg ±3 dgt
999.9 Hz
Single-phase power measurement, balanced 3-phase/4-wire power measurement
Current RMS value 0.060 A to 600.0 A
Value must fall within the current measurement range’s guaranteed accuracy range.
Voltage RMS value 80.0 V to 600.0 V
Frequency 50 Hz/60 Hz
Single-phase active power/ Balanced 3-phase/4-wire active power
Range configuration
(minimum resolution)		 Current range
6.000 A 60.00 A 600.0 A
Voltage range
600.0 V		 Single-phase 3.600 kW (0.001 kW) 36.00 kW (0.01 kW) 360.0 kW (0.1 kW)
3-Phase 4-Wire 10.80 kW (0.01 kW) 108.0 kW (0.1 kW) 1080 kW (1 kW)
Accuracy
(Power factor =1)		 Single-phase ±2.0% rdg ±7 dgt ±1.7% rdg ±5 dgt
3-Phase 4-Wire ±2.0% rdg ±3 dgt ±1.7% rdg ±2 dgt
Single-phase apparent power/ Balanced 3-phase/4-wire apparent power
Single-phase reactive power/ Balanced 3-phase/4-wire reactive power
Accuracy ±1 dgt relative to calculation from measured values
Range configuration For the above active power range configuration, the unit [W] is replaced by [VA] for apparent power values. For reactive power values, the unit [W] is replaced by [var].
Single-phase power factor/ Balanced 3-phase/4-wire power factor
Accuracy ±1 dgt relative to calculation from measured values
Range configuration Regeneration −1.000 to −0.001
Consumption 0.000 to 1.000
Zero-cross phase angle (φ)
Accuracy ±3°
Range configuration Lead −180.0° to −0.1°
Lag 0.0° to 179.9°
Balanced 3-phase/3-wire power measurement
Current RMS value 0.060 A to 600.0 A
Value must fall within the current measurement range’s guaranteed accuracy range.
Voltage RMS value 80.0 V to 600.0 V
Frequency 50 Hz/60 Hz
Balanced 3-phase/3-wire active power
Balanced 3-phase/3-wire apparent power
Range configuration
(minimum resolution)		 Current range
6.000 A 60.00 A 600.0 A
Voltage range
600.0 V		 7.200 kW (0.001 kW) 72.00 kW (0.01 kW) 720.0 kW (0.1 kW)
The unit [W] is replaced by [VA] for apparent power values.
Balanced 3-phase/3-wire reactive power
Accuracy ±1 dgt relative to calculation from measured values
Range configuration For the above active power range configuration, the unit [W] is replaced by [var].
Balanced 3-phase/3-wire power factor
Accuracy ±3° ±2 dgt (Calculated from the balanced 3-phase/3-wire zero-cross phase angle)
Range configuration Regeneration −0.001
Consumption 0.000 to 1.000
Balanced 3-phase/3-wire zero-cross phase angle
Accuracy ±3°
Range configuration Lead −90.0° to −0.1°
Lag 0.0° to 90.0°
Single-phase active energy measurement (AC)
Effective measuring range Current RMS value 0.060 A to 600.0 A
Value must fall within the current measurement range’s guaranteed accuracy range.
Voltage RMS value 80.0 V to 600.0 V
Frequency 50 Hz/60 Hz
Single-phase active energy (Wh) Measurement method Only the consumption (positive) component of active power is integrated* every 0.5 sec.
* When integration is stopped, the last 0.5 s of energy measured is divided into 5 equal intervals and integrated every 0.1 s.
Range configuration Display range • After the single-phase active power range is selected, integration starts with a value of 0.00 Wh. Only auto-range operation is supported for active energy measurement. When values exceed 9999 count, the range is switched to the next higher range.
• The range is fixed to the active power range in use when integrated began.
99.99 Wh 0.00 Wh to 99.99 Wh
999.9 Wh 100.0 Wh to 999.9 Wh
9.999 kWh 1.000 kWh to 9.999 kWh
99.99 kWh 10.00 kWh to 99.99 kWh
999.9 kWh 100.0 kWh to 999.9 kWh
9999 kWh 1000 kWh to 9999 kWh
Integration time display 59:59 [min:sec] The time is incremented by 1 s from 00:00 [min:sec].
When 59:59 [min:sec] is exceeded, the range is switched to the 48:00 [hour:min] range.
During integration using the 48:00 [hour:min] range, the “ : ” display flashes every 0.5 s.
48:00 [hour:min]
Phase detection
Detected voltage range 80 V AC to 600 V AC
Detection target frequency 50 Hz/60 Hz (sine wave)
Phase order detection Normal phase (Display: 123)
Reverse phase (Display: 321)
Open phase or unable to measure (Display: “ – – – –”)
Measurement line Single-phase, Three-phase (balanced with no distortion)
Measurement items Voltage, Current, Voltage/Current peak, Active/Reactive/Apparent power, Power factor, Phase angle (*1), Frequency, Simple Active Energy Consumption (Single-phase)

[With Z3210 installed (*2)] Voltage/Current harmonics
AC voltage range [Measurement range] 80.0 V to 600.0 V, Single range, Basic accuracy 45-66 Hz: ±0.7% rdg. ±3 dgt. (Frequency characteristics: 45 to 1 kHz, True RMS)
AC current range [Measurement range] 0.060 A to 600.0 A, 3 range, Basic accuracy 45-66 Hz: ±1.3% rdg. ±3 dgt. (Frequency characteristics: 45 to 1 kHz, True RMS)
Power range [Single phase] 0.005 kW to 360.0 kW
Basic accuracy: ±2.0% rdg. ±7 dgt. (50/ 60 Hz, Power factor=1)
[Balanced three-phase 3-wire] 0.020 kW to 623.5 kW
Basic accuracy: ±3.0% rdg. ±10 dgt. (50/ 60 Hz, Power factor=1)
[Balanced three-phase 4-wire] 0.040 kW to 1080 kW
Basic accuracy: ±2.0% rdg. ±3 dgt. (50/ 60 Hz, Power factor=1)
Harmonic levels [With Z3210 installed (*2)] Voltage/Current harmonic levels up to 30th, Content factor, Total harmonic distortion ratio
Other functions [Phase angle (*1)] lead -180.0° to lag 179.9°, [Power factor] -1.000 to 1.000
[Frequency] 45.0 Hz to 999.9 Hz, PEAK, Phase detection, MAX/MIN/AVG value display, Auto hold, electric meter comparison, unbalanced 3-phase power estimate display, etc.
Operating environment Indoors, pollution degree 2, altitude up to 2000M
Operating temperature and humidity range Temperature -25°C to 65°C
Humidity -25°C or higher but less than 40°C: 80% RH or less
40°C or higher but less than 45°C: 60% RH or less
45°C to 65°C: 50% RH or less (non-condensing)
Storage temperature and humidity range Temperature -25°C to 65°C
Humidity -25°C or higher but less than 40°C: 80% RH or less
40°C or higher but less than 45°C: 60% RH or less
45°C to 65°C: 50% RH or less (non-condensing)
Remove batteries before storing the instrument
Dust resistance and water resistance IP20 (When measuring voltage under completely dry conditions, when measuring current flowing through a hazardous live conductor under completely dry conditions)
IP50 (When measuring resistance under completely dry conditions, when measuring current flowing through an insulated conductor under completely dry conditions, during storage)
Standards Safety: EN61010
EMC: EN61326
Power supply LR03 alkaline battery x 2
Rated supply voltage: 1.5 V DC x 2
Maximum rated power: 1200 mVA
Continuous operating time Approx. 25 hours (without the Z3210)
Approx. 18 hours (with the Z3210 installed and wirelessly communicating)
Other prescribed conditions: When measuring 100 A AC, with the LCD not backlighted, reference value at 23°C
Jaw dimensions Approx. 79 x 20 mm (W x D)
Maximum measurable conductor diameter ø46 mm
Dimensions Approx. 65 x 241 x 35 mm (W x H x D)
Weight Approx. 450g
Accessories
  • Main unit x 1
  • Wireless Adapter Z3210 x 1
  • Connection Cord L9257 x 1
  • Carrying Case C0203 x 1
  • LR03 Alkaline battery x 2
  • Instruction Manual x 1
  • Operating Precautions x 1

HIOKI Clamp Meters: Compare Table

โดย เลกะคอร์ปอเรชั่น ได้นำแคลมป์มิเตอร์ของ HIOKI มาเปรียบเทียบให้เห็นข้อแตกต่างของแต่ละรุ่น ตามตารางด้านล่าง และลูกค้าสามารถ click ที่ชื่อรุ่นเพื่อดูรายละเอียดเพิ่มเติมของสินค้า

Model CM4371-50 CM4373-50 CM4375-50 3284 3285 3287 3288
3288-20 		CM4141
CM4142 		3280-10F CM3289 CM3281 CM3291 CM4001 CM4002
CM4003 		CM3286
CM3286-01
Appearance
Measurement AC / DC Current AC Current Leakage Current AC Power
Core jaw diameter ø33 mm ø55 mm ø34 mm ø33 mm ø55 mm ø35 mm ø35 mm ø55 mm ø33 mm ø33 mm ø46 mm ø46 mm ø24 mm ø40 mm ø46 mm
AC measurement system True RMS True RMS True RMS True RMS True RMS True RMS MEAN Value
RMS (-20)		 True RMS MEAN Value True RMS MEAN Value True RMS True RMS True RMS True RMS
Frequency characteristics 10 Hz to 1 kHz 10 Hz to 1 kHz 10 Hz to 1 kHz 10 Hz to 2 kHz 10 Hz to 1 kHz 10 Hz to 1 kHz 10 Hz to 500 Hz 45 Hz to 1 kHz 50 / 60 Hz 40 Hz to 1 kHz 50 / 60 Hz 40 Hz to 1 kHz 40 Hz to 1 kHz 15 Hz to 2 kHz 45 Hz to 1 kHz
AC current (Resolution) 600 A (0.01)
1 A to 600 A		 2000 A (0.1)
1 A to 2000 A		 1000 A (0.1)
1 A to 999.9 A		 200 A (0.01)
1 A to 200 A		 2000 A (0.1)
10 A to 2000 A		 100 A (0.01)
Full display range*5		 1000 A (0.1)
Full display range*5		 2000 A (0.01)
1 A to 2000 A		 1000 A (0.01)
4 A to 1000 A		 1000 A (0.01)
4 A to 1000 A		 2000 A (0.01)
4 A to 1999 A		 2000 A (0.01)
4 A to 1999 A		 600 A (0.01mA)
0.6 mA to 600 A		 200 A (0.001mA)
0.06 mA to 200 A		 600 A (0.001)
0.06 A to 600 A
DC current (Resolution) 600 A (0.01) 2000 A (0.1) 999.9 A (0.1) 200 A (0.01) 2000 A (0.1) 100 A (0.01) 1000 A (0.1) N / A N / A N / A N / A N / A N / A N / A N / A
AC Voltage 1000 V 1000 V 1000 V 600 V 600 V 600 V 600 V 1000 V 600 V 600 V 600 V 600 V N / A N / A 600 V
DC Voltage 2000 V*1 2000 V*1 2000 V*1 600 V 600 V 600 V 600 V 1500 V 600 V 600 V 600 V 600 V N / A N / A N / A
Power 1200 kVA (DC)*1 4000 kVA (DC)*1 2000 kVA (DC)*1 N / A N / A N / A N / A N / A N / A N / A N / A N / A N / A N / A 360 kW (AC)
Resistance 6 MΩ 6 MΩ 6 MΩ N / A N / A 42 MΩ 42 MΩ 600 kΩ 42 MΩ 42 MΩ 42 MΩ 42 MΩ N / A N / A N / A
Temperature -40℃ to 400℃ -40℃ to 400℃ -40℃ to 400℃ N / A N / A N / A N / A -40℃ to 400℃ N / A N / A N / A N / A N / A N / A N / A
Electrostatic capacity ✔ ✔ ✔ N / A N / A N / A N / A ✔ N / A N / A N / A N / A N / A N / A N / A
Frequency 999.9 Hz 999.9 Hz 999.9 Hz 1000 Hz 1000 Hz N / A N / A 999.9 Hz N / A N / A N / A N / A 999.9 Hz 2000 Hz 999.9 Hz
Rush current ✔ ✔ ✔ N / A N / A N / A N / A ✔ N / A N / A N / A N / A ✔ ✔ N / A
Continuity check ✔ ✔ ✔ N / A N / A ✔ ✔ ✔ ✔ ✔ ✔ ✔ N / A N / A N / A
Diode check ✔ ✔ ✔ N / A N / A N / A N / A ✔ N / A N / A N / A N / A N / A N / A N / A
Non-Contact Voltage ✔ ✔ N / A N / A N / A N / A N / A N / A N / A N / A N / A N / A N / A N / A N / A
Low-pass filter ✔ ✔ ✔ N / A N / A N / A N / A ✔ N / A N / A N / A N / A ✔ ✔ N / A
Auto power off ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
Auto range ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
Data hold AUTO / MANUAL AUTO / MANUAL AUTO / MANUAL MANUAL MANUAL MANUAL MANUAL AUTO / MANUAL MANUAL MANUAL MANUAL MANUAL AUTO / MANUAL AUTO / MANUAL AUTO / MANUAL
Automatic AC/DC detection ✔ ✔ ✔ N / A N / A N / A N / A ✔ (Voltage only) N / A N / A N / A N / A N / A N / A N / A
MAX / MIN / AVG ✔ ✔ ✔ ✔ ✔ N / A N / A ✔ N / A N / A N / A N / A ✔ ✔ ✔
Output N / A N / A N / A ✔ ✔ N / A N / A N / A N / A N / A N / A N / A N / A ✔ (CM4003 only) N / A
Bluetooth® communication ✔ (with Z3210) ✔ (with Z3210) ✔ (with Z3210) N / A N / A N / A N / A ✔ (CM4142 only) N / A N / A N / A N / A ✔ (with Z3210) ✔ (with Z3210) ✔ (with Z3210)
Backlight ✔ ✔ ✔ N / A N / A N / A N / A ✔ N / A N / A N / A N / A ✔ ✔ ✔
Display refresh rate 5 times / s 5 times / s 5 times / s 4 times / s 4 times / s 2.5 times / s 2.5 times / s 5 times / s 2.5 times / s 2.5 times / s 2.5 times / s 2.5 times / s 5 times / s 5 times / s 2 times / s
Safety standard category CAT IV 600 V
CAT III 1000 V		 CAT IV 600 V
CAT III 1000 V		 CAT IV 600 V
CAT III 1000 V		 CAT III 600 V CAT III 600 V V: CAT III 300 V
A: CAT III 600 V		 V: CAT III 300 V
A: CAT III 600 V		 CAT IV 600 V
CAT III 1000 V		 V: CAT III 300 V
A: CAT IV 300 V		 V: CAT III 300 V
A: CAT IV 300 V		 V: CAT III 300 V
A: CAT IV 300 V		 V: CAT III 300 V
A: CAT IV 300 V		 CAT III 300 V CAT IV 300 V (CM4002)
CAT III 600 V (CM4002)
CAT III 300 V (CM4003)		 CAT IV 600 V
CAT III 1000 V
Safety standard category (with P2000) CAT IV 1000 V
CAT III 2000 V		 CAT IV 1000 V
CAT III 2000 V		 CAT IV 1000 V
CAT III 2000 V		 N / A N / A N / A N / A N / A N / A N / A N / A N / A N / A N / A N / A
CE ✔ ✔ ✔ N / A N / A ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
Dustproof and waterproof IP54*2 IP54*2 IP54*2 IP40 IP40 N / A N / A ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
Drop proof N / A N / A N / A N / A N / A N / A N / A N / A ✔ ✔ ✔ ✔ N / A N / A N / A
Power supply LR03 ×2 Alkaline LR03 ×2 Alkaline LR03 ×2 Alkaline 6F22 ×1 Stacked manganese 6F22 ×1 Stacked manganese CR2032 ×1 Coin type CR2032 ×1 Coin type LR03 ×2 Alkaline CR2032 ×1 Coin type CR2032 ×1 Coin type CR2032 ×1 Coin type CR2032 ×1 Coin type LR03 ×1 Alkaline LR6 ×2 Alkaline LR03 ×2 Alkaline
Dimensions ( W × H × D ) 65 × 215 × 35 mm
2.56 × 8.46 × 1.38 in		 65 × 250 × 35 mm
2.56 × 9.84 × 1.38 in		 65 × 242 × 35 mm
2.56 × 9.53 × 1.38 in		 62 × 230 × 39 mm
2.44 × 9.06 × 1.54 in		 62 × 260 × 39 mm
2.44 × 10.24 × 1.54 in		 57 × 180 × 16 mm
2.24 × 7.09 × 0.63 in		 57 × 180 × 16 mm
2.24 × 7.09 × 0.63 in		 65 × 247 × 35 mm
2.56 × 9.72 × 1.38 in		 57 × 175 × 16 mm
2.24 × 6.89 × 0.63 in		 57 × 181 × 16 mm
2.24 × 7.13 × 0.63 in		 57 × 198 × 16 mm
2.24 × 7.80 × 0.63 in		 57 × 198 × 16 mm
2.24 × 7.80 × 0.63 in		 37 × 160 × 27 mm
1.46 × 6.30 × 1.06 in		 64 × 233 × 36 mm
2.52 × 9.17 × 1.41 in		 82 × 241 × 37 mm
3.23 × 9.49 × 1.46 in
Weight 340 g / 12.0 oz 530 g / 18.7 oz 350 g / 11.6 oz 460 g / 16.2 oz 540 g / 19.0 oz 170 g / 6.0 oz 150 g / 5.3 oz 300 g / 10.6 oz 100 g / 3.5 oz 100 g / 3.5 oz 103 g / 3.6 oz 103 g / 3.6 oz 115 g / 4.1 oz 400 g / 14.1 oz 450 g / 15.9 oz
SKUCM3286-50-KIT
Weight450.000000
ขนาด
  • Main unit: 65 x 241 x 35mm
  • Jaw: 79 x 20mm
  • Max. Conductor: ø46mm
ผู้ผลิตHioki
บันทึกข้อมูลไม่
Resolution
  • AC voltage:
    • 600.0 A = 0.1 A
    • 60.00 A = 0.01 A
    • 6.000 A = 0.001 A
  • AC current: 600.0 V = 0.1 V
Measurement Range
  • AC voltage:80.0 V to 600.0 V, Single range
  • AC current: 0.060 A to 600.0 A, 3 range
  • Single phase: 0.005 kW to 360.0 kW
  • Balanced three-phase 3-wire: 0.020 kW to 623.5 kW
  • Balanced three-phase 4-wire: 0.040 kW to 1080 kW
ฟังก์ชั่น
  • Broad measurement range 60 mA (5 W) to 600 A (360 kW)
  • White backlight
  • CAT IV 600 V
  • -25ºC to 65°C Operating
  • Simple wiring guide
  • AUTO HOLD
  • Double warnings with sound and light
Power SupplyLR03 Alkaline battery ×2
ระดับการป้องกันNo
Sensor Output InterfaceNo
Accuracy
  • AC voltage: ±0.7% rdg. ±3 dgt, True RMS
  • AC current: ±1.3% rdg. ±3 dgt, True RMS
  • Single phase: ±2.0% rdg. ±7 dgt
  • Balanced three-phase 3-wire: ±3.0% rdg. ±10 dgt
  • Balanced three-phase 4-wire: ±2.0% rdg. ±3 dgt
คะแนนของคุณ

Brochures

CLAMP METER Series CLAMP METER Series
AC CLAMP POWER METER CM3286 (Precisely identify electricity theft) AC CLAMP POWER METER CM3286 (Precisely identify electricity theft)
AC CLAMP POWER METER CM3286-50 AC CLAMP POWER METER CM3286-50
Selection Guide Power Quality Analyzers / Power Loggers Selection Guide Power Quality Analyzers / Power Loggers
WIRELESS ADAPTER Z3210 WIRELESS ADAPTER Z3210
PDF Download GENNECT Cross

Outline Drawings

Outline Drawings: AC CLAMP POWER METER CM3286-50 AC CLAMP POWER METER CM3286-50

Declaration of Conformity

PDF Download CE: Declaration of Conformity
PDF Download UK: Declaration of Conformity

WEEE

PDF Download AC CLAMP POWER METER CM3286, CM3286-01 CM3286, CM3286-01, CM3286-50, CM3286-90

Manuals

Manual: AC CLAMP POWER METER CM3286-50 AC CLAMP POWER METER CM3286-50
คู่มือภาษาไทย คู่มือภาษาไทย

Product's Video

Excel® Direct Input Function
Harmonic measurement
แนะนำแอปพลิเคชั่น GENNECT Cross สำหรับเครื่องมือวัด HIOKI ที่มี Bluetooth®︎

แนะนำแอปพลิเคชั่น GENNECT Cross สำหรับเครื่องมือวัด HIOKI ที่มี Bluetooth®︎

แอปพลิเคชั่น GENNECT Cross คืออะไร ? GENNECT Cross คือ แอปพลิเคชั่นที่ทำให้เครื่องมือวัดของคุณมีประสิทธิภาพมากยิ่งขึ้น แต่ต้องทำงานร่วมกับเครื่องมือวัดแบรนด์ HIOKI ที่สามารถรับส่งสัญญาณ Bluetooth®︎ ได้ และที่สำคัญอีกอย่างก็คือ FREE! (รองรับทั้งระบบปฏิบัติการ iOS และ Android)

แคลมป์มิเตอร์ (Clamp Meter) ยี่ห้อ HIOKI

แคลมป์มิเตอร์ (Clamp Meter) ยี่ห้อ HIOKI

ด้วยความที่ว่าแคลมป์มิเตอร์มีหลายชนิด หลายประเภท รวมถึงรูปแบบการใช้งานที่แตกต่างกันในตัวรายละเอียด เราจึงขออนุญาตยกมาเฉพาะแบรนด์ของ Hioki ที่เป็นแบรนด์ที่มีชื่อเสียงในเรื่องคุณภาพ และความน่าเชื่อถือของเครื่องมือวัดทางไฟฟ้าด้วย โดยขอเริ่มอธิบายถึงประเภทของแคลมป์มิเตอร์เป็นอันดับแรก และ หัวข้ออื่นๆในลำดับถัดมาครับ

ความรู้เบื้องต้นเกี่ยวกับแคลมป์มิเตอร์!! (Clamp Meter)

ความรู้เบื้องต้นเกี่ยวกับแคลมป์มิเตอร์!! (Clamp Meter)

แคลมป์มิเตอร์ จัดเป็นเครื่องมือวัดทางไฟฟ้าประเภทหนึ่ง ที่หลักๆใช้สำหรับวัดค่ากระแสที่เกิดขึ้นในวงจร หรือ ในระบบไฟฟ้า โดยคิดค้นออกมาเพื่อให้สามารถวัดค่ากระแสได้อย่างแม่นยำ และ มีประสิทธิภาพ โดยที่ไม่จำเป็นต้องสัมผัสกับสายไฟโดยตรง ทำให้ไม่ต้องเสียเวลาในการหยุดการทำงานของอุปกรณ์ไฟฟ้า หรือ หยุดการทำงานของระบบ เพื่อใช้แคลมป์มิเตอร์แต่อย่างใด แคลมป์มิเตอร์จึงจัดเป็นเครื่องมือวัดที่สำหรับทุกคนที่ทำงานด้านไฟฟ้าหรือสายงานทางวิศวกรรมต้องรู้จักกันดีแน่นอน

แคลมป์มิเตอร์ (Clamp Meter)

แคลมป์มิเตอร์ (Clamp Meter)

แคลมป์มิเตอร์เป็นเครื่องมือทางไฟฟ้าชนิดหนึ่ง ซึ่งใช้สำหรับวัดค่ากระแสไฟฟ้า (Current Measurement) ที่ไหลในวงจร โดยไม่ต้องดับไฟหรือหยุดการทำงานของอุปกรณ์ไฟฟ้าได้อย่างรวดเร็ว และแม่นยำ โดยแคลมป์มิเตอร์ จะมีส่วนคล้ายกับก้ามปูเพื่อใช้คล้องกับสายไฟและสามารถอ่านค่าได้ทันที

สัญลักษณ์ลูกศรที่ปรากฎบนเเคล้มมิเตอร์คืออะไร

สัญลักษณ์ลูกศรที่ปรากฎบนเเคล้มมิเตอร์คืออะไร

การใช้งานเเคล้มป์มิเตอร์ทั่วไป จะใช้งานเเบบคล้องบนสายไฟ 1 เส้น โดยทั่วไปผู้ใช้งานเเคล้มป์มิเตอร์จะคล้องในลักษณะไม่สนใจทิศทางการไหลของกระเเส เพราะเเคล้มป์มิเตอร์ส่วนใหญ่จะไม่มีสัญลักษณ์ลูกศรปรากฎบ้นตัวเครื่อง เเต่บางรุ่นจะมีสัญลักษณ์ลูกศรปรากฎอยู่ แล้วสัญลักษณ์ลูกศรที่ปรากฎบนเเคล้มมิเตอร์คืออะไร?

อุปกรณ์ที่มีมาในชุด

  • Main unit x 1
  • Wireless Adapter Z3210 x 1
  • Connection Cord L9257 x 1
  • Carrying Case C0203 x 1
  • LR03 Alkaline battery x 2
  • Instruction Manual x 1
  • Operating Precautions x 1

อุปกรณ์เสริม (แยกจำหน่าย)

▼ L9207-10

TEST LEAD length 90 cm.		 ▼ L9300

TEST LEAD length 95 cm.		 ▼ L4931
Hioki-L4931 Extension Cable (1.5m)
Expands the length of L4930/ L4940, 1.5 m length		 ▼ L4939
Hioki-L4939 Breaker Pin Set
Attaches to the tip of the L4930/ L4940, CAT III 600 V
▼ L4934

Small Alligator Clip Set (Can be connected to the tip of the L9207-10, which comes with the instrument.)		 ▼ L4938
Hioki-L4938 Test Pin Set
Attaches to the tip of the L4930/ L4940, CAT III 600 V		 ▼ L4936
Hioki-L4936 Bus Bar Clip Set
Attaches to the tip of the L4930/ L4940, CAT III 600 V		 ▼ L4937
Hioki-L4937 Magnetic Adapter
Attaches to the tip of the L4930/ L4940, CAT III 1000 V
▼ L4932
Hioki-L4937 Magnetic Adapter
Attaches to the tip of the L4930/ L4940, CAT IV 600 V, CAT III 1000 V		 ▼ L4930
Hioki-L4930 Connection Cable (1.2m)
1.2 m length, CAT IV 600 V, CAT III 1000 V		 ▼ L4935
Hioki-L4935 Alligator Clip Set
Attaches to the tip of the L4930/ L4940, CAT IV 600 V, CAT III 1000 V		 ▼ 9290-10
HIOKI 9290-10 Clamp On Adapter
• Primary 1000A, secondary 100A (1/10 ratio) output
• Superior phase angle characteristics for power
▼ L9257
HIOKI CONNECTION CORD L9257
1.2 m (3.94 ft) length		 ▼ Z3210
HIOKI Z3210 อแดปเตอร์เชื่อมต่อบลูทูธสำหรับเครื่องวัดไฟ HIOKI
• Wireless Adapter
• Harmonic analysis		 ▼ C0203
CARRYING CASE
CARRYING CASE.		 ▼ C0207
CARRYING CASE
CARRYING CASE.
