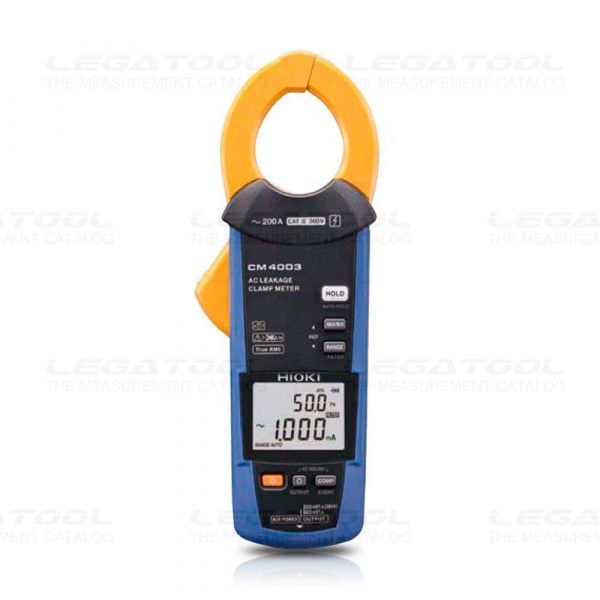

HIOKI CM4003 แคลมป์วัดไฟรั่ว AC Leakage Current 200A (True RMS)

CM4003 แคลมป์วัดไฟรั่ว ที่ออกแบบมาให้ใช้งานได้ง่าย วัดค่าได้อย่างแม่นยำตั้งแต่ 6.000 mA ถึง 200.0 A พร้อมด้วยฟังก์ชั่นมากมายที่ช่วยให้คุณสะดวกสบายในการใช้งาน นอกจากนี้ตัวเครื่องยังสามารถรองรับ Wireless Adapter Z3210 (แยกจำหน่าย) เพื่อการเชื่อมต่อไร้สายผ่าน Bluetooth

CM4003 Features

ถ่ายโอนข้อมูลการวัดไปยังสมาร์ทโฟนหรือแท็บเล็ตได้ผ่านแอพพลิเคชั่น GENNECT Cross หรือไฟล์ Excel (เมื่อใช้งานร่วมกับ Wireless Adapter Z3210)
ตัวแคลมป์เซนเซอร์ออกแบบใหม่จึงสามารถตรวจสอบกระแสที่รั่วไหลแม้มีปริมาณน้อยได้อย่างง่ายดาย
ครอบคลุมช่วงการวัดได้กว้าง รอบรับการวัดค่าได้ทั้ง ค่ากระแสรั่วไหล และ ค่ากระแสโหลด
สอดคล้องตามมาตรฐานประสิทธิภาพที่ถูกกำหนดไว้ตาม IEC/EN 61557-13 ซึ่งเป็นมาตรฐานสากลของ Leak Clamp Meters
ตรวจสอบและแก้ปัญหา GFCI (Ground Fault Circuit) และ RCD (Residual-Current Device) ได้อย่างรวดเร็ว
ฟังก์ชั่น Pass/Fail Judgments ช่วยในการตรวจสอบได้อย่างรวดเร็ว พร้อม Built-in ฟังก์ชั่นการเปรียบเทียบข้อมูล
ฟังก์ชั่น Output (waveform/RMS) เมื่อใช้งานร่วมกับเครื่องบันทึกข้อมูลในการบันทึกค่า waveform และค่าที่มีความผันผวน
รองรับการใช้งานร่วมกับ External power supply เมื่อใช้งานร่วมกับ AC adapter สำหรับการใช้งานวัดค่าอย่างต่อเนื่อง
มาตรฐานความปลอดภัย CAT III 300 V

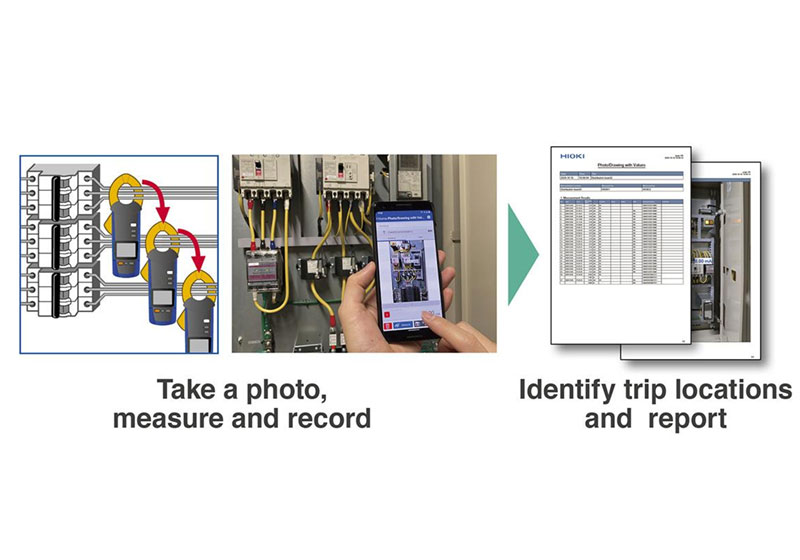

▲ CM4003 ตรวจสอบและแก้ปัญหา GFCI (Ground Fault Circuit) และ RCD (Residual-Current Device) ได้อย่างรวดเร็ว

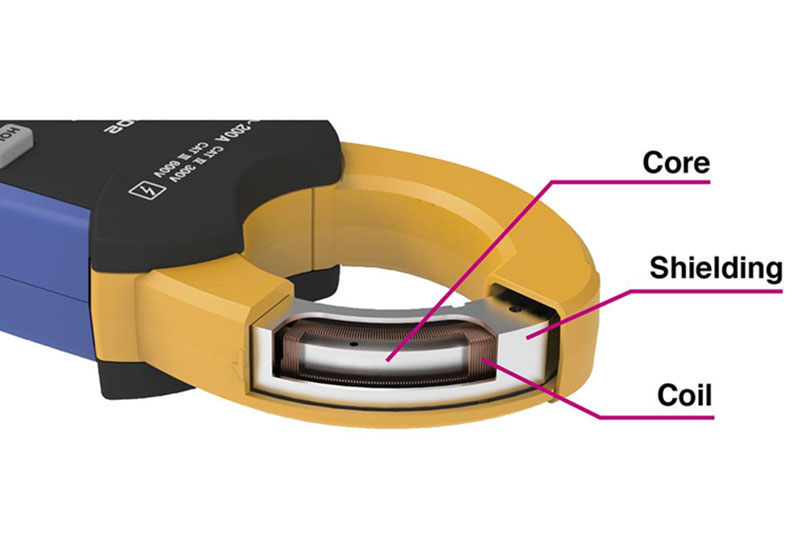

Detect minuscule leakage currents with a newly designed sensor

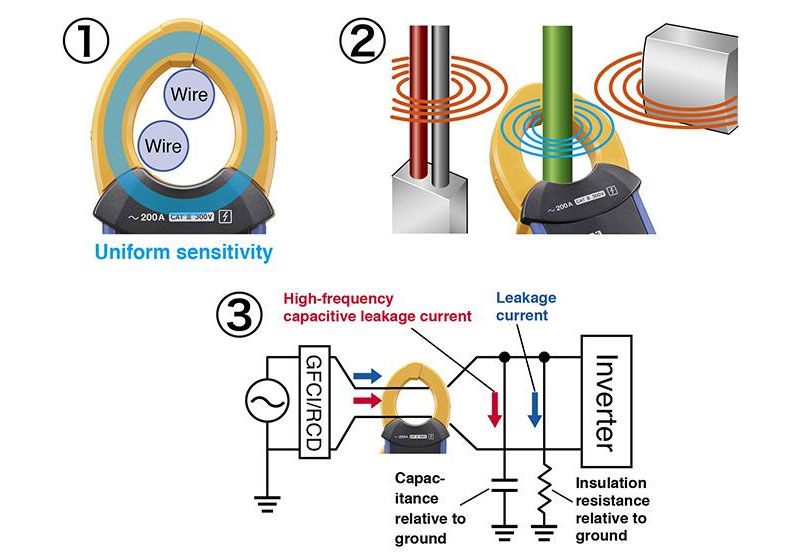

▲ สอดคล้องตามมาตรฐานประสิทธิภาพที่ถูกกำหนดไว้ตาม IEC/EN 61557-13 ซึ่งเป็นมาตรฐานสากลของ Leak Clamp Meters

High-reliability leakage current measurement

▲ วัดค่ากระแสที่รั่วไหลได้อย่างแม่นยำ

Perform everyday maintenance work more safely and easily

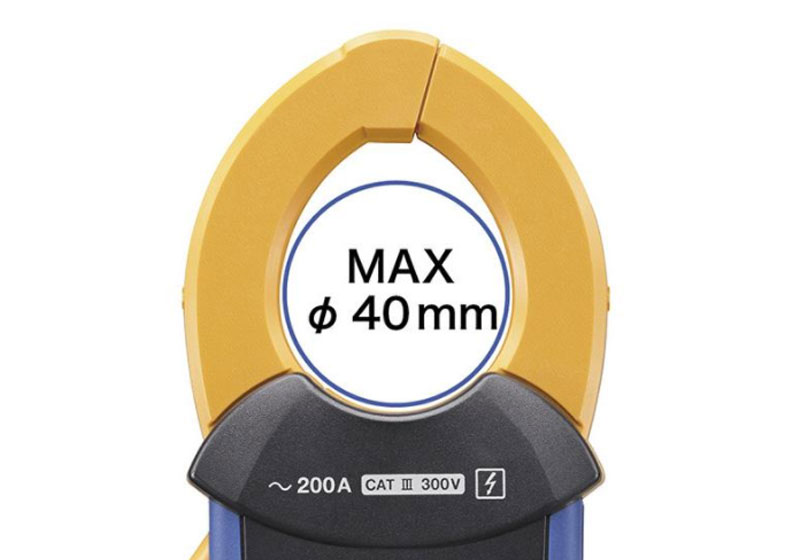

▲ ด้วยแคลมป์ขนาดใหญ่ถึง φ40 mm จึงสามารถแคลมป์สายไฟที่หนาหรือมีขนาดใหญ่ได้อย่างง่าย

Features with Z3210 & GENNECT Cross

GENNECT Cross คือ แอปพลิเคชั่นที่ทำให้เครื่องมือวัด HIOKI ที่สามารถรับส่งสัญญาณ Bluetooth®︎ ได้มีประสิทธิภาพมากยิ่งขึ้น
GENNECT Cross รองรับระบบปฏิบัติการทั้ง iOS และ Android สามารถดาวน์โหลดได้ FREE! [ระบบ Android โหลด GENNECT Cross] [ระบบ iOS โหลด GENNECT Cross]
GENNECT Cross รองรับระบบปฏิบัติการ iOS สำหรับอุปกรณ์ iPhone, iPhoneX, iPad หรือ iPod Touch ที่มีระบบปฏิบัติการ iOS 10, 11 หรือ 12 ขึ้นไป
GENNECT Cross รองรับระบบปฏิบัติการ Android สำหรับอุปกรณ์ Android™ เวอร์ชั่น 4.3 ขึ้นไป
GENNECT Cross รองรับการบันทึกข้อมูลการวัดลงบน Smartphone
GENNECT Cross รองรับการตั้งค่าความถี่ในการบันทึกข้อมูลได้ตั้งแต่ 1 วินาที จนถึง 24 ชั่วโมง
GENNECT Cross รองรับการแสดงผล ค่าการวัด, กราฟ, ค่าสถิติ (AVG, Max, Min)
GENNECT Cross รองรับการบันทึกผลการวัดลงบนรูปภาพ ช่วยเพิ่มความสะดวกเมื่อต้องวัดค่าแผงไฟฟ้าที่มีจำนวนมาก
GENNECT Cross รองรับการสรุปรายงานในรูปแบบไฟล์ PDF, ข้อมูลการวัดแบบไฟล์ CSV, รูปภาพพร้อมผลการวัดแบบ JPG
GENNECT Cross รองรับการเชื่อมต่อกับเครื่องมือวัด HIOKI ได้สูงสุดถึง 8 เครื่องพร้อมกัน
GENNECT Cross รองรับการอัพเกรดเฟิร์มแวร์ให้เป็นรุ่นล่าสุดของเครื่องมือวัด HIOKI เมื่อใช้งานร่วมกับ Z3210
GENNECT Cross รองรับการดูข้อมูลการวัดและบันทึกข้อมูลผ่าน GENNECT Cloud จึงสามารถดูข้อมูลได้แบบออนไลน์

▲ GENNECT Cross ทำให้เครื่องมือวัด HIOKI ที่สามารถรับส่งสัญญาณ Bluetooth®︎ ได้มีประสิทธิภาพมากยิ่งขึ้น

▲ เชื่อมต่อกับเครื่องมือวัด HIOKI ได้ไกลสูงสุดถึง 10 เมตร

▲ เชื่อมต่อกับเครื่องมือวัด HIOKI ได้สูงสุดถึง 8 เครื่องพร้อมกัน

▲ ตั้งค่าความถี่ในการบันทึกข้อมูลได้ตั้งแต่ 1 วินาที จนถึง 24 ชั่วโมง

▲ แสดงผล ค่าการวัด, กราฟ, ค่าสถิติ (AVG, Max, Min)

▲ บันทึกผลการวัดลงบนรูปภาพ ช่วยเพิ่มความสะดวกเมื่อต้องวัดค่าแผงไฟฟ้าที่มีจำนวนมาก

▲ อัพเกรดเฟิร์มแวร์ให้เป็นรุ่นล่าสุดของเครื่องมือวัด HIOKI เมื่อใช้งานร่วมกับ Z3210

▲ ดูข้อมูลการวัดและบันทึกข้อมูลผ่าน GENNECT Cloud จึงสามารถดูข้อมูลได้แบบออนไลน์

SPECIFICATIONS

Ac measurement method		True RMS
Core jaw diameter		φ40mm
Jaw dimensions		75 x 20 mm
AC current	Accuracy specification range	6.000mA to 200.0A
	Display range	0.001mA to 200.0A
	Range / Accuracy	6.000mA / ±1.0% rdg. ±0.005 mA (45 Hz - 400 Hz) / ±2.0% rdg. ±0.005 mA (15 Hz - 45 Hz, 400 Hz - 2 kHz) 60.00mA / ±1.0% rdg. ±0.05 mA (45 Hz - 400 Hz) / ±2.0% rdg. ±0.05 mA (15 Hz - 45 Hz, 400 Hz - 2 kHz) 600.0mA / ±1.0% rdg. ±0.5 mA (45 Hz - 400 Hz) / ±2.0% rdg. ±0.5 mA (15 Hz - 45 Hz, 400 Hz - 2 kHz) 6.000A / ±1.0% rdg. ±0.005 A (45 Hz - 400 Hz) / ±2.0% rdg. ±0.005 A (15 Hz - 45 Hz, 400 Hz - 2 kHz) 60.00A / ±1.5% rdg. ±0.05 A (45 Hz - 400 Hz) / ±2.0% rdg. ±0.05 A (15 Hz - 45 Hz, 400 Hz - 2 kHz) 200.0A / ±1.5% rdg. ±0.5 A (45 Hz - 400 Hz) / ±2.0% rdg. ±0.5 A (15 Hz - 45 Hz, 400 Hz - 2 kHz)
Frequency characteristics		15.0 Hz to 2000 Hz
Effects of external magnetic fields		mA or less (with a 400 A / m AC, 50 Hz / 60 Hz external magnetic field)
Crest factor		3 (other than 200.0 A range), 1.5 (200.0 A range)
Zero display range		5 digits or less
Output parameters		RMS (RMS value output), WAVE (waveform output)
Output level	RMS	600 mV DC f.s. (other than 200.0 A range) 200 mV DC f.s. (200.0 A range)
	WAVE	600 mV AC f.s. (other than 200.0 A range) 200 mV AC f.s. (200.0 A range)
Output accuracy	RMS	±1.0% rdg. ±5 mV (for display digits)
	WAVE	±3.0% rdg. ±10 mV (45 Hz to 400 Hz) ±5.0% rdg. ±10 mV (15 Hz to 45 Hz, 400 Hz to 2 kHz)
Output response	RMS	Refresh rate: 5 times/sec.
	WAVE	Frequency band: 15 Hz to 15 kHz (within ±3 dB)
Standards		Safety:EN 61010,A type current sensor Measurement category:CAT Ⅲ 300V EMC:EN61326
Peak function		Detection from 2ms or more (with filter function OFF)
Filter function		-3dB at 180Hz ± 30Hz
Display refresh rate		5 times / sec
Operating Temp. / Humid.		-10℃ to 40℃, 80% RH or less 40℃ to 45℃, 60% RH or less 45℃ to 65℃, 50% RH or less
Storage temperature		-30℃ to 70℃
Power supply		LR6 alkaline battery ×2
Dimensions / weight		64 x 233 x 37 mm / 400 g

รายละเอียดเพิ่มเติม

SKU	CM4003
Weight	400.000000
ขนาด	64 x 233 x 37 mm
ผู้ผลิต	Hioki
บันทึกข้อมูล	ไม่
Resolution	No
Measurement Range	No
ฟังก์ชั่น	No
Power Supply	AA-size alkaline battery (LR6) × 2
ระดับการป้องกัน	No
Sensor Output Interface	No
Accuracy	±
