Hioki CM4000 series แคลมป์มิเตอร์ AC/DC Current (True RMS)

Hioki CM4000 series แคลมป์มิเตอร์ AC/DC Current (True RMS)

แคลมป์มิเตอร์ใช้ในการวัดกระแสไฟ AC/ DC เป็นอุปกรณ์วัดที่ดีที่สุดในระดับเดียวกัน เป็นเครื่องวัดแรงดันไฟฟ้าแบบ True RMS ที่มีขาหนีบที่แข็งแรง ทำงานในสถานที่ที่มีอุณหภูมิตั้งแต่ -25 ถึง 65 องศาเซลเซียส และป้องกันฝุ่นและกันน้ำ มาตรฐาน IP54 ช่วยให้ช่างมืออาชีพสามารถทำงานได้อย่างรวดเร็วในสถานการณ์ที่ยากลำบาก เหมาะกับงาน พัฒนาซ่อมแซมและบำรุงรักษาอุปกรณ์ไฟ และอุปกรณ์ยานพาหนะไฟฟ้า และนอกจากนี้ยังเหมาะสำหรับการตรวจสอบการบำรุงรักษาอุปกรณ์ไฟฟ้าพลังงานแสงอาทิตย์ อีกด้วย

ฟังก์ชั่น DC Current, AC Current, AC+DC Current, DC Voltage, AC Voltage, AC+DC Voltage, Frequency, Continuity, Resistance, Diode, Capacitance, Temperature, Voltage Detector, DC Power

มาตรฐาน CAT IV 600V, CAT III 1000V

Features

• นอกจากการวัดค่ากระแสไฟฟ้าแล้วตัวเครื่องยังมีฟังก์ชั่นการวัดค่า DC current, DC voltage, DC power, NCV, Temperature, Capacitance, Continuity check, Resistance, Diode, Automatic AC/DC voltage, AC+DC voltage, Automatic AC/DC current, AC+DC current, Frequency
• ใช้งานร่วมกับเซนเซอร์ P2000 DC HIGH VOLTAGE PROBE จะทำให้รองรับการวัด DCV ได้สูงสุดที่ 2000V ด้วยมาตรฐาน CAT III 2000 V, CAT IV 1000 V
• ตัวเครื่องมาพร้อมกับ Test Lead L9300 ซึ่งพัฒนาปลอกของ Test lead เป็นแบบบิดล็อก ทำให้หมดปัญหาเรื่องปลอกหายอีกต่อไป
• ใช้งานร่วมกับ Z3210 Wireless adapter และ GENNECT Cross จะสามารถวิเคราะห์ค่า Harmonic ได้ตั้งแต่ 1st ถึง 30th
• ฟังก์ชั่นปิดเครื่องอัตโนมัติเมื่อไม่มีการใช้งานภายใน 15 นาทีจะเข้าโหมดแสตนด์บายและจะปิดเครื่องภายใน 45 นาที
• ฟังก์ชั่นปิดไฟหน้าจออัตโนมัติเมื่อไม่มีการใช้งานภายใน 40 วินาที

▲ เพิ่มความสะดวกในการวัดค่าจากจุดอับที่ไม่สามารถมองเห็นค่าการวัดได้ โดยเมื่อค่าการวัดคงที่แล้วตัวค่าที่แสดงจะถูกบันทึกเก็บไว้โดยอัตโนมัติจนกว่าจะถึงการวัดครั้งต่อไป ซึ่งช่วยเพิ่มความสะดวกเป็นอย่างมากสำหรับงานวัดค่าและการบันทึกผล

▲ CM4371-50 สามารถตรวจจับระยะเวลาของกระแสไฟกระชากได้โดยอัตโนมัติ (ซึ่งจะอยู่ในช่วงตั้งแต่ 10 ms จนถึง 100 ms) ซึ่งการวัดค่ากระแสไฟกระชากในช่วงนั้นจะมีความแม่นยำสูงกว่าช่วงอื่น ๆ

▲ CM4371-50 มาพร้อมกับ Test Lead L9300 ซึ่งพัฒนาปลอกของ Test lead เป็นแบบบิดล็อก ทำให้หมดปัญหาเรื่องปลอกหายอีกต่อไป

DC High V Probe Mode (เมื่อใช้งานร่วมกับ Probe P2000)

นอกจากนี้ ยังสามารถวัดค่า DC Voltage ได้สูงสุดถึง 2000 V ซึ่งสามารถรองรับการตรวจสอบหรือซ่อมบำรุงงานที่เกี่ยวกับระบบพลังงานแสงอาทิตย์

• เพิ่มความปลอดภัยสูงสุดด้วยมาตรฐาน CAT III 2000 V
• วัดการติดตั้งพลังงานแสงอาทิตย์อย่างปลอดภัย เช่น mega-solar เพียงแค่เชื่อมต่อ DC High Voltage Probe P2000 กับแคลมป์มิเตอร์ Hioki และดิจิตอลมัลติมิเตอร์ (DMM) ที่ใช้งานร่วมกันได้

แคลมป์มิเตอร์ที่ใช้งานร่วมกันได้

CM4371-50, CM4373-50, CM4375-50, CM4141-50

ดิจิตอลมัลติมิเตอร์ที่ใช้งานร่วมกันได้

DT4261, DT4281, DT4282, DT4252, DT4253, DT4255, DT4256

Features with Z3210 & GENNECT Cross

• GENNECT Cross คือ แอปพลิเคชั่นที่ทำให้เครื่องมือวัด HIOKI ที่สามารถรับส่งสัญญาณ Bluetooth®︎ ได้มีประสิทธิภาพมากยิ่งขึ้น
• GENNECT Cross รองรับระบบปฏิบัติการทั้ง iOS และ Android สามารถดาวน์โหลดได้ FREE! [ระบบ Android โหลด GENNECT Cross] [ระบบ iOS โหลด GENNECT Cross]
• GENNECT Cross รองรับระบบปฏิบัติการ iOS สำหรับอุปกรณ์ iPhone, iPhoneX, iPad หรือ iPod Touch ที่มีระบบปฏิบัติการ iOS 10, 11 หรือ 12 ขึ้นไป
• GENNECT Cross รองรับระบบปฏิบัติการ Android สำหรับอุปกรณ์ Android™ เวอร์ชั่น 4.3 ขึ้นไป
• GENNECT Cross รองรับการบันทึกข้อมูลการวัดลงบน Smartphone
• GENNECT Cross รองรับการตั้งค่าความถี่ในการบันทึกข้อมูลได้ตั้งแต่ 1 วินาที จนถึง 24 ชั่วโมง
• GENNECT Cross รองรับการแสดงผล ค่าการวัด, กราฟ, ค่าสถิติ (AVG, Max, Min)
• GENNECT Cross รองรับการบันทึกผลการวัดลงบนรูปภาพ ช่วยเพิ่มความสะดวกเมื่อต้องวัดค่าแผงไฟฟ้าที่มีจำนวนมาก
• GENNECT Cross รองรับการสรุปรายงานในรูปแบบไฟล์ PDF, ข้อมูลการวัดแบบไฟล์ CSV, รูปภาพพร้อมผลการวัดแบบ JPG
• GENNECT Cross รองรับการเชื่อมต่อกับเครื่องมือวัด HIOKI ได้สูงสุดถึง 8 เครื่องพร้อมกัน
• GENNECT Cross รองรับการอัพเกรดเฟิร์มแวร์ให้เป็นรุ่นล่าสุดของเครื่องมือวัด HIOKI เมื่อใช้งานร่วมกับ Z3210
• GENNECT Cross รองรับการดูข้อมูลการวัดและบันทึกข้อมูลผ่าน GENNECT Cloud จึงสามารถดูข้อมูลได้แบบออนไลน์

▲ GENNECT Cross ทำให้เครื่องมือวัด HIOKI ที่สามารถรับส่งสัญญาณ Bluetooth®︎ ได้มีประสิทธิภาพมากยิ่งขึ้น

▲ เชื่อมต่อกับเครื่องมือวัด HIOKI ได้ไกลสูงสุดถึง 10 เมตร

▲ เชื่อมต่อกับเครื่องมือวัด HIOKI ได้สูงสุดถึง 8 เครื่องพร้อมกัน

▲ ตั้งค่าความถี่ในการบันทึกข้อมูลได้ตั้งแต่ 1 วินาที จนถึง 24 ชั่วโมง

▲ แสดงผล ค่าการวัด, กราฟ, ค่าสถิติ (AVG, Max, Min)

▲ บันทึกผลการวัดลงบนรูปภาพ ช่วยเพิ่มความสะดวกเมื่อต้องวัดค่าแผงไฟฟ้าที่มีจำนวนมาก

▲ อัพเกรดเฟิร์มแวร์ให้เป็นรุ่นล่าสุดของเครื่องมือวัด HIOKI เมื่อใช้งานร่วมกับ Z3210

▲ ดูข้อมูลการวัดและบันทึกข้อมูลผ่าน GENNECT Cloud จึงสามารถดูข้อมูลได้แบบออนไลน์

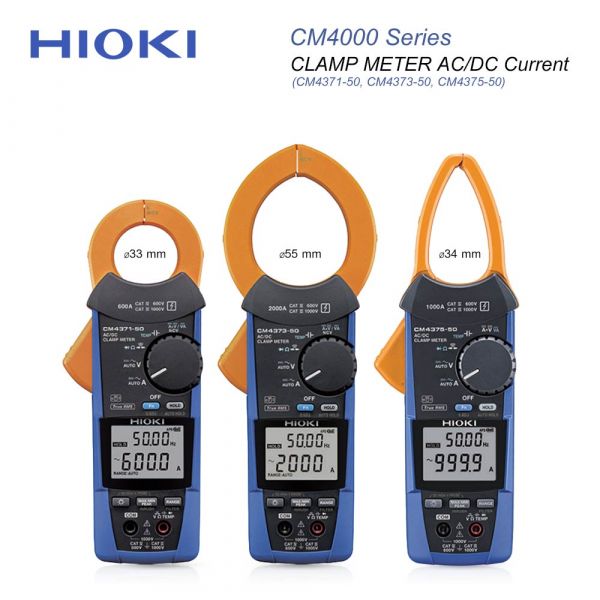

Model	CM4371-50-KIT	CM4373-50	CM4375-50
Appearance
Core jaw diameter	ø33 mm	ø55 mm	ø34 mm
DC Current	20.00 A/600.0 A Basic accuracy: ±1.3% rdg. ±0.08 A	600.0 A/2000 A Basic accuracy: ±1.3% rdg. ±0.3 A	1000 A Basic accuracy: ±1.3% rdg. ±0.3 A
AC Current	20.00 A/600.0 A (10 Hz to 1 kHz, True RMS) Basic accuracy: 45-66 Hz: ±1.3% rdg. ±0.08 A	600.0 A/2000 A (10 Hz to 1 kHz, True RMS) Basic accuracy 45 - 66 Hz: ±1.3% rdg. ±0.3 A	1000 A (10 Hz to 1 kHz, True RMS) Basic accuracy 45-66 Hz: ±1.8% rdg. ±0.3 A
Crest factor	20.00 A range: 7.5 600.0 A range: 3 or less	600.0 A range: 3 or less 2000 A range: 2.84 or less	1000 A range: 1.5
DC+AC Current	20.00 A/600.0 A (10 Hz to 1 kHz, True RMS) Basic accuracy DC, 45-66 Hz: ±1.3% rdg. ±0.13 A	600.0 A/2000 A (10 Hz to 1 kHz, True RMS) Basic accuracy DC, 45-66 Hz: ±1.3% rdg. ±1.3 A	1000 A (DC, 10 Hz to 1 kHz, True RMS) Basic accuracy DC, 45-66 Hz: ±1.3% rdg. ±1.3 A
DC Power range	0.00 VA to 600 kVA (When using P2000: 0 kVA to 1200 kVA) Basic accuracy: ±2.0% rdg. ±20 dgt.	0.0 VA to 2000 kVA (When using P2000: 0 kVA to 4000 kVA) Basic accuracy: ±2.0% rdg. ±20 dgt.	0.000 kVA to 1000 kVA (When using P2000: 0 kVA to 2000 kVA) Basic accuracy: ±2.0% rdg. ±20 dgt.
DC Voltage	600.0 ｍV to 1000 V (When using P2000: 600.0 V to 2000 V)
AC Voltage	6.000 V to 1000 V (15 Hz to 1 kHz, True RMS) Basic accuracy 45 - 66 Hz: ±0.9% rdg. ±0.003 V
DC+AC Voltage	6.000 V to 1000 V Basic accuracy DC, 45 - 66 Hz: ±1.0% rdg. ±0.013 V
Resistance	600.0 Ω to 6.000 MΩ Basic accuracy: ±0.7% rdg. ±0.5 Ω
Capacitance	1.000 μF to 1000 μF Basic accuracy: ±1.9% rdg. ±0.005 μF
Frequency	9.999 Hz to 999.9 Hz Basic accuracy: ±0.1% rdg. ±0.003 Hz
Temperature (K)	-40.0 to 400.0 ˚C add temperature probe accuracy to basic accuracy of ±0.5% rdg. ±3.0 ˚C
Voltage detection	Hi: 40 V to 600 V AC Lo: 80 V to 600 V AC 50/60 Hz		—
Harmonic	[With Z3210 installed] Voltage/Current harmonic levels up to 30th, Content factor, Total harmonic distortion ratio *Harmonics can be displayed with our free app GENNECT Cross.
Other functions	Continuity check Diode check Automatic AC/DC detection Pass/fail judgement function of DC A and DC V Max/Min/Average/PEAK MAX/ PEAK MIN value display Low-pass filter function Display value hold Auto hold Back light Auto-power save Buzzer sounds Zero-adjustment
Power supply	LR03 Alkaline battery ×2 Continuous use: 40 hr (without Z3210 installed), 20 hr. (with Z3210 installed and using wireless communications)
Dimensions	65 × 215 × 35 mm (340g)	65 × 250 × 35 mm (530g)	65 × 242 × 35 mm (350g)
Included accessories (อุปกรณ์ที่มีมาในชุด)	Test Lead L9300 Carrying Case C0203 LR03 Alkaline battery ×2 Instruction Manual ×1 Operating Precautions ×1

Option accessories (อุปกรณ์เสริมสามารถสั่งซื้อเพิ่มได้)	▼ L9207-10 TEST LEAD length 90 cm.	▼ L4933 Contact Pin Set (Can be connected to the tip of the L9207-10, which comes with the instrument.)	▼ L4934 Small Alligator Clip Set (Can be connected to the tip of the L9207-10, which comes with the instrument.)
	▼ C0203 CARRYING CASE.	▼ L9300 TEST LEAD length 95 cm.	▼ Z3210 • Wireless Adapter • Harmonic analysis
	▼ C0207 CARRYING CASE.	▼ DT4910 K type, tip exposed, 0.3 mm (0.01 in) diameter, 80 cm	▼ L4931 Expands the length of L4930/ L4940, 1.5 m length
	▼ L4939 Attaches to the tip of the L4930/ L4940, CAT III 600 V	▼ L4938 Attaches to the tip of the L4930/ L4940, CAT III 600 V	▼ L4936 Attaches to the tip of the L4930/ L4940, CAT III 600 V
	▼ L4937 Attaches to the tip of the L4930/ L4940, CAT III 1000 V	▼ L4932 Attaches to the tip of the L4930/ L4940, CAT IV 600 V, CAT III 1000 V	▼ L4930 1.2 m length, CAT IV 600 V, CAT III 1000 V
	▼ L4935 Attaches to the tip of the L4930/ L4940, CAT IV 600 V, CAT III 1000 V	▼ P2000 DC High Voltage Probe P2000

HIOKI Clamp Meters: Compare Table

โดย เลกะคอร์ปอเรชั่น ได้นำแคลมป์มิเตอร์ของ HIOKI มาเปรียบเทียบให้เห็นข้อแตกต่างของแต่ละรุ่น ตามตารางด้านล่าง และลูกค้าสามารถ click ที่ชื่อรุ่นเพื่อดูรายละเอียดเพิ่มเติมของสินค้า

Model	CM4371-50	CM4373-50	CM4375-50	3284	3285	3287	3288 3288-20	CM4141 CM4142	3280-10F	CM3289	CM3281	CM3291	CM4001	CM4002 CM4003	CM3286 CM3286-01
Appearance
Measurement	AC / DC Current							AC Current					Leakage Current		AC Power
Core jaw diameter	ø33 mm	ø55 mm	ø34 mm	ø33 mm	ø55 mm	ø35 mm	ø35 mm	ø55 mm	ø33 mm	ø33 mm	ø46 mm	ø46 mm	ø24 mm	ø40 mm	ø46 mm
AC measurement system	True RMS	True RMS	True RMS	True RMS	True RMS	True RMS	MEAN Value RMS (-20)	True RMS	MEAN Value	True RMS	MEAN Value	True RMS	True RMS	True RMS	True RMS
Frequency characteristics	10 Hz to 1 kHz	10 Hz to 1 kHz	10 Hz to 1 kHz	10 Hz to 2 kHz	10 Hz to 1 kHz	10 Hz to 1 kHz	10 Hz to 500 Hz	45 Hz to 1 kHz	50 / 60 Hz	40 Hz to 1 kHz	50 / 60 Hz	40 Hz to 1 kHz	40 Hz to 1 kHz	15 Hz to 2 kHz	45 Hz to 1 kHz
AC current (Resolution)	600 A (0.01) 1 A to 600 A	2000 A (0.1) 1 A to 2000 A	1000 A (0.1) 1 A to 999.9 A	200 A (0.01) 1 A to 200 A	2000 A (0.1) 10 A to 2000 A	100 A (0.01) Full display range*5	1000 A (0.1) Full display range*5	2000 A (0.01) 1 A to 2000 A	1000 A (0.01) 4 A to 1000 A	1000 A (0.01) 4 A to 1000 A	2000 A (0.01) 4 A to 1999 A	2000 A (0.01) 4 A to 1999 A	600 A (0.01mA) 0.6 mA to 600 A	200 A (0.001mA) 0.06 mA to 200 A	600 A (0.001) 0.06 A to 600 A
DC current (Resolution)	600 A (0.01)	2000 A (0.1)	999.9 A (0.1)	200 A (0.01)	2000 A (0.1)	100 A (0.01)	1000 A (0.1)	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A
AC Voltage	1000 V	1000 V	1000 V	600 V	600 V	600 V	600 V	1000 V	600 V	600 V	600 V	600 V	N / A	N / A	600 V
DC Voltage	2000 V*1	2000 V*1	2000 V*1	600 V	600 V	600 V	600 V	1500 V	600 V	600 V	600 V	600 V	N / A	N / A	N / A
Power	1200 kVA (DC)*1	4000 kVA (DC)*1	2000 kVA (DC)*1	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	360 kW (AC)
Resistance	6 MΩ	6 MΩ	6 MΩ	N / A	N / A	42 MΩ	42 MΩ	600 kΩ	42 MΩ	42 MΩ	42 MΩ	42 MΩ	N / A	N / A	N / A
Temperature	-40℃ to 400℃	-40℃ to 400℃	-40℃ to 400℃	N / A	N / A	N / A	N / A	-40℃ to 400℃	N / A	N / A	N / A	N / A	N / A	N / A	N / A
Electrostatic capacity	✔	✔	✔	N / A	N / A	N / A	N / A	✔	N / A	N / A	N / A	N / A	N / A	N / A	N / A
Frequency	999.9 Hz	999.9 Hz	999.9 Hz	1000 Hz	1000 Hz	N / A	N / A	999.9 Hz	N / A	N / A	N / A	N / A	999.9 Hz	2000 Hz	999.9 Hz
Rush current	✔	✔	✔	N / A	N / A	N / A	N / A	✔	N / A	N / A	N / A	N / A	✔	✔	N / A
Continuity check	✔	✔	✔	N / A	N / A	✔	✔	✔	✔	✔	✔	✔	N / A	N / A	N / A
Diode check	✔	✔	✔	N / A	N / A	N / A	N / A	✔	N / A	N / A	N / A	N / A	N / A	N / A	N / A
Non-Contact Voltage	✔	✔	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A
Low-pass filter	✔	✔	✔	N / A	N / A	N / A	N / A	✔	N / A	N / A	N / A	N / A	✔	✔	N / A
Auto power off	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
Auto range	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
Data hold	AUTO / MANUAL	AUTO / MANUAL	AUTO / MANUAL	MANUAL	MANUAL	MANUAL	MANUAL	AUTO / MANUAL	MANUAL	MANUAL	MANUAL	MANUAL	AUTO / MANUAL	AUTO / MANUAL	AUTO / MANUAL
Automatic AC/DC detection	✔	✔	✔	N / A	N / A	N / A	N / A	✔ (Voltage only)	N / A	N / A	N / A	N / A	N / A	N / A	N / A
MAX / MIN / AVG	✔	✔	✔	✔	✔	N / A	N / A	✔	N / A	N / A	N / A	N / A	✔	✔	✔
Output	N / A	N / A	N / A	✔	✔	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	✔ (CM4003 only)	N / A
Bluetooth® communication	✔ (with Z3210)	✔ (with Z3210)	✔ (with Z3210)	N / A	N / A	N / A	N / A	✔ (CM4142 only)	N / A	N / A	N / A	N / A	✔ (with Z3210)	✔ (with Z3210)	✔ (with Z3210)
Backlight	✔	✔	✔	N / A	N / A	N / A	N / A	✔	N / A	N / A	N / A	N / A	✔	✔	✔
Display refresh rate	5 times / s	5 times / s	5 times / s	4 times / s	4 times / s	2.5 times / s	2.5 times / s	5 times / s	2.5 times / s	2.5 times / s	2.5 times / s	2.5 times / s	5 times / s	5 times / s	2 times / s
Safety standard category	CAT IV 600 V CAT III 1000 V	CAT IV 600 V CAT III 1000 V	CAT IV 600 V CAT III 1000 V	CAT III 600 V	CAT III 600 V	V: CAT III 300 V A: CAT III 600 V	V: CAT III 300 V A: CAT III 600 V	CAT IV 600 V CAT III 1000 V	V: CAT III 300 V A: CAT IV 300 V	V: CAT III 300 V A: CAT IV 300 V	V: CAT III 300 V A: CAT IV 300 V	V: CAT III 300 V A: CAT IV 300 V	CAT III 300 V	CAT IV 300 V (CM4002) CAT III 600 V (CM4002) CAT III 300 V (CM4003)	CAT IV 600 V CAT III 1000 V
Safety standard category (with P2000)	CAT IV 1000 V CAT III 2000 V	CAT IV 1000 V CAT III 2000 V	CAT IV 1000 V CAT III 2000 V	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A
CE	✔	✔	✔	N / A	N / A	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
Dustproof and waterproof	IP54*2	IP54*2	IP54*2	IP40	IP40	N / A	N / A	✔	✔	✔	✔	✔	✔	✔	✔
Drop proof	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	✔	✔	✔	✔	N / A	N / A	N / A
Power supply	LR03 ×2 Alkaline	LR03 ×2 Alkaline	LR03 ×2 Alkaline	6F22 ×1 Stacked manganese	6F22 ×1 Stacked manganese	CR2032 ×1 Coin type	CR2032 ×1 Coin type	LR03 ×2 Alkaline	CR2032 ×1 Coin type	CR2032 ×1 Coin type	CR2032 ×1 Coin type	CR2032 ×1 Coin type	LR03 ×1 Alkaline	LR6 ×2 Alkaline	LR03 ×2 Alkaline
Dimensions ( W × H × D )	65 × 215 × 35 mm 2.56 × 8.46 × 1.38 in	65 × 250 × 35 mm 2.56 × 9.84 × 1.38 in	65 × 242 × 35 mm 2.56 × 9.53 × 1.38 in	62 × 230 × 39 mm 2.44 × 9.06 × 1.54 in	62 × 260 × 39 mm 2.44 × 10.24 × 1.54 in	57 × 180 × 16 mm 2.24 × 7.09 × 0.63 in	57 × 180 × 16 mm 2.24 × 7.09 × 0.63 in	65 × 247 × 35 mm 2.56 × 9.72 × 1.38 in	57 × 175 × 16 mm 2.24 × 6.89 × 0.63 in	57 × 181 × 16 mm 2.24 × 7.13 × 0.63 in	57 × 198 × 16 mm 2.24 × 7.80 × 0.63 in	57 × 198 × 16 mm 2.24 × 7.80 × 0.63 in	37 × 160 × 27 mm 1.46 × 6.30 × 1.06 in	64 × 233 × 36 mm 2.52 × 9.17 × 1.41 in	82 × 241 × 37 mm 3.23 × 9.49 × 1.46 in
Weight	340 g / 12.0 oz	530 g / 18.7 oz	350 g / 11.6 oz	460 g / 16.2 oz	540 g / 19.0 oz	170 g / 6.0 oz	150 g / 5.3 oz	300 g / 10.6 oz	100 g / 3.5 oz	100 g / 3.5 oz	103 g / 3.6 oz	103 g / 3.6 oz	115 g / 4.1 oz	400 g / 14.1 oz	450 g / 15.9 oz
