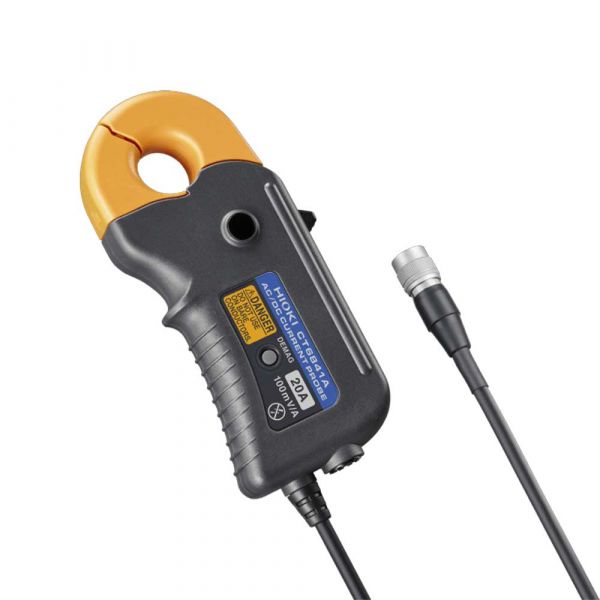

HIOKI CT6841A AC/DC CURRENT PROBE 20A

SKU
CT6841A
main product photo
สินค้าหมด

โพรบวัดกระแสแบบแคลมป์ 20A
ความแม่นยำสูง: ±0.3% amplitude และ ±0.1° phase
ช่วงการวัดกว้าง DC 1 MHz | ลดผลกระทบจากสนามแม่เหล็ก
ตัวนำไฟฟ้าและสัญญาณรบกวนจากสายไฟต่างๆ ที่อยู่ใกล้เคียง
ใช้งานได้สะดวกด้วยมือข้างเดียว | ทนทานใช้งานได้ทุกสภาพแวดล้อม
รองรับการใช้งานในช่วงอุณหภูมิตั้งแต่: -40 ถึง 85ºC
ยี่ห้อ HIOKI, Japan

สินค้าลงทะเบียนโปรดติดต่อฝ่ายขาย

Authorized_HIOKI

สอบถาม
หมวดหมู่: HIOKI, HIOKI Accessories, Current Probes/Sensors, Voltage Probes, CAN Sensors
Hioki

HIOKI CT6841A AC/DC CURRENT PROBE 20A

โพรบวัดกระแสแบบแคลมป์ ออกแบบมาใหม่สำหรับการซ่อมบำรุงระบบไฟฟ้าในปัจจุบัน เพิ่มความสะดวกในการวัดค่า AC/DC Current ได้โดยที่ไม่จำเป็นต้องตัดสายไฟ ซึ่งเหมาะกับในยุคปัจจุบันไม่ว่าจะเป็นระบบ EV ในการวัดค่าความสิ้นเปลืองของพลังงานด้วยความแม่นยำสูง, หรือในการพัฒนารถยนต์ไฟฟ้าที่จำเป็นต้องใช้แบตเตอรี่ EV ดังกล่าว เช่นกัน

โพรบ CT6840A Series นั้นมีการเพิ่มประสิทธิภาพในการวัด DC Current ให้มีความแม่นยำมากยิ่งขึ้น โดยสามารถรองรับการวัด DC ของแบตเตอรี่ในระบบขับเคลื่อนของรถยนต์ไฟฟ้าหรือระบบไฟฟ้าพลังงานแสงอาทิตย์ให้มีความแม่นยำเพิ่มมากยิ่งขึ้น

testing of EVs on chassis dynamometers
evaluation of operational solar power systems

Features

Fuel efficiency testing that complies with the WLTP international standard

การทดสอบประสิทธิภาพการใช้เชื้อเพลิงที่เป็นไปตามมาตรฐานสากล WLTP

CT6840A Series สามารถวัด Current ในยานพาหนะที่ใช้งานโดยไม่จำเป็นต้องตัดสายเคเบิล เมื่อใช้ร่วมกับเครื่องวิเคราะห์กำลังไฟฟ้า (power analyzer) CT6840A Series จะสามารถวัดค่า Integrate Current และกำลังไฟฟ้าได้อย่างแม่นยำในระหว่างการชาร์จและการคายประจุของระบบแบตเตอรี่ เพื่อทำการวัดประสิทธิภาพการใช้เชื้อเพลิงตามมาตรฐาน WLTP

Realizing unparalleled measurement precision in a clamp-style design

ให้ความแม่นยำในการวัดที่ไม่มีใครเทียบได้ ด้วยการออกแบบเซนเซอร์ในรูปแบบแคลมป์โพรบ

แม้ว่าโดยทั่วไปแล้วแคลมป์เซนเซอร์ในการวัด Current จะได้รับความสะดวกในการวัด แต่มักมีข้อเสียในแง่ของความแม่นยำในการวัด

อย่างไรก็ตาม CT6840A Series ได้เพิ่มประสิทธิภาพให้มีความแม่นยำในการวัดที่ไม่มีใครเทียบได้สำหรับแคลมป์เซนเซอร์ ช่วยให้สามารถวัด DC Power ได้อย่างแม่นยำใน EV ที่ใช้พลังงานจากแบตเตอรี่และระบบพลังงานแสงอาทิตย์

Five-model line with a maximum current rating of 1000 A

มาพร้อมกันถึง 5 รุ่น รองรับการวัดได้สูงสุดถึง 1000A

  • CT6841A: 20 A/DC to 2 MHz/φ20 mm or less
  • CT6843A: 200 A/DC to 700 kHz/φ20 mm or less
  • CT6844A: 500 A/DC to 500 kHz/φ20 mm or less
  • CT6845A: 500 A/DC to 200 kHz/φ50 mm or less
  • CT6846A: 1000 A/DC to 100 kHz/φ50 mm or less
Accurate current measurement across a broad operating temperature range of -40°C to 85°C

วัดค่า Current ได้อย่างแม่นยำในช่วงอุณหภูมิการทำงานที่กว้างตั้งแต่ -40°C ถึง 85°C

ลักษณะของอุณหภูมินั้นส่งผลกระทบต่อความแม่นของเซนเซอร์ในการวัด DC Current มาตลอด

แต่สำหรับ CT6840A Series นั้นใช้หลักการตรวจจับ fluxgate ซึ่งจะแตกต่างกับหลักการตรวจจับองค์ประกอบมาตรฐาน Hall โดยวิธี fluxgate จะมีความทนทานต่อการเปลี่ยนแปลงของอุณหภูมิได้มากกว่า ทำให้เซนเซอร์สามารถวัดค่าได้อย่างแม่นยำในสภาพแวดล้อมอันหลากหลาย

Compatible with the Power Analyzer PW8001’s automatic phase correction function

รองรับการใช้งานร่วมกับ HIOKI PW8001 Power Analyzer เครื่องวิเคราะห์ไฟฟ้า | 8Ch

CT6840A Series จะทำการแก้ไขเฟสโดยอัตโนมัติ เพียงแค่เชื่อมต่อกับ Power Analyzer PW8001

ฟังก์ชันนี้จะทำให้การกำหนดค่า ของค่าการแก้ไขเฟสเป็นไปโดยอัตโนมัติ ซึ่งเป็นกระบวนการที่ก่อนหน้านี้ต้องดำเนินการด้วยตนเอง โดยจะช่วยขจัดข้อผิดพลาดในการตั้งค่า และอำนวยความสะดวกในการวัดกำลังไฟฟ้าที่แม่นยำ

(เซนเซอร์วัด Current จะมี phase characteristics โดยเครื่องวิเคราะห์ไฟฟ้าจะทำการแก้ไขลำดับเฟสทั้งหมด เพื่อให้สามารถวัดกำลังไฟฟ้าได้อย่างแม่นยำ)

Model CT6841A CT6843A CT6844A CT6845A CT6846A
Rated current 20 A AC/DC 200 A AC/DC 500 A AC/DC 500 A AC/DC 1000 A AC/DC
Diameter ∅20mm ∅20mm ∅20mm ∅50mm ∅50mm
Frequency band (±3 dB) DC to 2 MHz DC to 700 kHz DC to 500 kHz DC to 200 kHz DC to 100 kHz
Amplitude accuracy DC
±(% of reading + % of full scale)		 ±0.2% ±0.01% ±0.3% ±0.02% ±0.2% ±0.02% ±0.2% ±0.02% ±0.2% ±0.02%
Amplitude accuracy DC < f ≤ 100 Hz
±(% of reading + % of full scale)		 ±0.2% ±0.01% ±0.2% ±0.01% ±0.2% ±0.01% ±0.2% ±0.01% ±0.2% ±0.01%
Linearity errors ±20 ppm typical ±20 ppm typical ±20 ppm typical ±20 ppm typical ±20 ppm typical
Output noise 1.2 mV rms or less 900 μV rms or less 900 μV rms or less 700 μV rms or less 600 μV rms or less
Common-Mode
Rejection Ratio (CMRR		 DC to 1 kHz:
140 dB or greater
1 kHz to 10 kHz:
125 dB or greater
10 kHz to 100 kHz:
100 dB or greater
100 kHz to 1 MHz:
80 dB or greater		 DC to 1 kHz:
150 dB or greater
1 kHz to 10 kHz:
135 dB or greater
10 kHz to 100 kHz:
115 dB or greater
100 kHz to 500 kHz:
95 dB or greater		 DC to 1 kHz:
150 dB or greater
1 kHz to 10 kHz:
135 dB or greater
10 kHz to 100 kHz:
120 dB or greater
100 kHz to 300 kHz:
100 dB or greater		 DC to 1 kHz:
150 dB or greater
1 kHz to 10 kHz:
130 dB or greater
10 kHz to 100 kHz:
100 dB or greater		 DC to 1 kHz:
150 dB or greater
1 kHz to 10 kHz:
130 dB or greater
10 kHz to 50 kHz:
100 dB or greater
Automatic phase
correction		 Yes Yes Yes Yes Yes
Rated current 20 A AC/DC
Max. allowable input 40 A rms (requires derating)
Frequency characteristics Amplitude: DC to 1 MHz
Phase: DC to 300 kHz
Amplitude and Phase accuracy DC ±0.3 % rdg. ±0.05 % f.s. (Phase: Not defined)
DC < f ≤ 100 Hz ±0.3 % rdg. ±0.01 % f.s. (Phase: ±0.1°) Defined to 1 MHz
Power consumption 5 VA max. (at 20 A/55 Hz, ±12 V power requirement)
Output voltage 0.1 V/A
(This device outputs AC+DC voltage via the Sensor Unit)
Core diameter φ 20 mm (0.79 in)
Operating temperature, humidity -40 °C to +85 °C (-40 °F to 185 °F), 80% rh or less (with no condensation)
Power supply ±11 V to ±15 V DC (Power suppled via the Sensor Unit, which supports 100 to 240 V AC)
Dimensions and mass 153 mm (6.02 in)W × 67 mm (2.64 in)H × 25 mm (0.98 in)D, 350 g (12.3 oz), cord length: 3 m (9.84 ft)
Accessories Instruction manual ×1, Mark bands ×6, Carrying Case ×1
SKUCT6841A
Weight350.000000
ขนาด
  • Core diameter: φ 20 mm
  • Dimension: 153 × 67 × 25 mm
  • Cord length: 3m
ผู้ผลิตHioki
คะแนนของคุณ
PDF Download PDF Download

อุปกรณ์ที่มีมาในชุด:

  • AC/DC Current Probe ×1
  • Instruction manual ×1
  • Mark bands ×6
  • Carrying Case ×1
