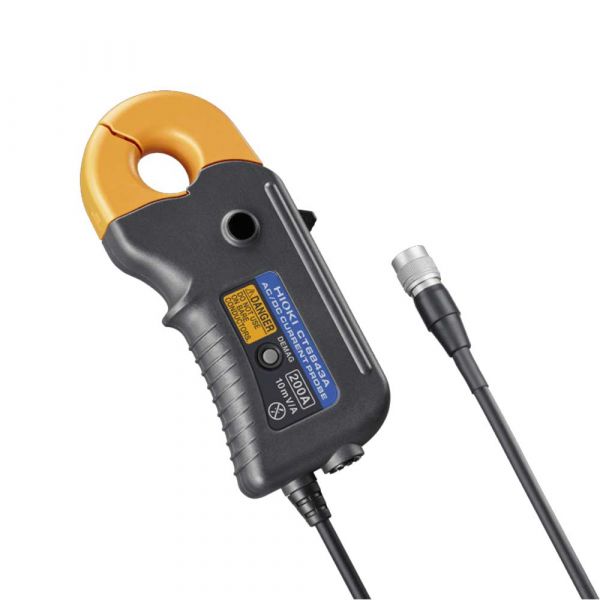

HIOKI CT6843A AC/DC CURRENT PROBE 200A

SKU
CT6843A
main product photo
สินค้าหมด

โพรบวัดกระแสแบบแคลมป์ 200A
ความแม่นยำสูง: ±0.22% amplitude และ ±0.1° phase
ช่วงการวัดกว้าง DC 700 kHz | ลดผลกระทบจากสนามแม่เหล็ก
ตัวนำไฟฟ้าและสัญญาณรบกวนจากสายไฟต่างๆ ที่อยู่ใกล้เคียง
ใช้งานได้สะดวกด้วยมือข้างเดียว | ทนทานใช้งานได้ทุกสภาพแวดล้อม
รองรับการใช้งานในช่วงอุณหภูมิตั้งแต่: -40 ถึง 85ºC
ยี่ห้อ HIOKI, Japan

สินค้าลงทะเบียนโปรดติดต่อฝ่ายขาย

Authorized_HIOKI

สอบถาม
หมวดหมู่: HIOKI, HIOKI Accessories, Current Probes/Sensors, Voltage Probes, CAN Sensors
Hioki

HIOKI CT6843A AC/DC CURRENT PROBE 200A

โพรบวัดกระแสแบบแคลมป์ ออกแบบมาใหม่สำหรับการซ่อมบำรุงระบบไฟฟ้าในปัจจุบัน เพิ่มความสะดวกในการวัดค่า AC/DC Current ได้โดยที่ไม่จำเป็นต้องตัดสายไฟ ซึ่งเหมาะกับในยุคปัจจุบันไม่ว่าจะเป็นระบบ EV ในการวัดค่าความสิ้นเปลืองของพลังงานด้วยความแม่นยำสูง, หรือในการพัฒนารถยนต์ไฟฟ้าที่จำเป็นต้องใช้แบตเตอรี่ EV ดังกล่าว เช่นกัน

โพรบ CT6840A Series นั้นมีการเพิ่มประสิทธิภาพในการวัด DC Current ให้มีความแม่นยำมากยิ่งขึ้น โดยสามารถรองรับการวัด DC ของแบตเตอรี่ในระบบขับเคลื่อนของรถยนต์ไฟฟ้าหรือระบบไฟฟ้าพลังงานแสงอาทิตย์ให้มีความแม่นยำเพิ่มมากยิ่งขึ้น

testing of EVs on chassis dynamometers
evaluation of operational solar power systems

Features

Fuel efficiency testing that complies with the WLTP international standard

การทดสอบประสิทธิภาพการใช้เชื้อเพลิงที่เป็นไปตามมาตรฐานสากล WLTP

CT6840A Series สามารถวัด Current ในยานพาหนะที่ใช้งานโดยไม่จำเป็นต้องตัดสายเคเบิล เมื่อใช้ร่วมกับเครื่องวิเคราะห์กำลังไฟฟ้า (power analyzer) CT6840A Series จะสามารถวัดค่า Integrate Current และกำลังไฟฟ้าได้อย่างแม่นยำในระหว่างการชาร์จและการคายประจุของระบบแบตเตอรี่ เพื่อทำการวัดประสิทธิภาพการใช้เชื้อเพลิงตามมาตรฐาน WLTP

Realizing unparalleled measurement precision in a clamp-style design

ให้ความแม่นยำในการวัดที่ไม่มีใครเทียบได้ ด้วยการออกแบบเซนเซอร์ในรูปแบบแคลมป์โพรบ

แม้ว่าโดยทั่วไปแล้วแคลมป์เซนเซอร์ในการวัด Current จะได้รับความสะดวกในการวัด แต่มักมีข้อเสียในแง่ของความแม่นยำในการวัด

อย่างไรก็ตาม CT6840A Series ได้เพิ่มประสิทธิภาพให้มีความแม่นยำในการวัดที่ไม่มีใครเทียบได้สำหรับแคลมป์เซนเซอร์ ช่วยให้สามารถวัด DC Power ได้อย่างแม่นยำใน EV ที่ใช้พลังงานจากแบตเตอรี่และระบบพลังงานแสงอาทิตย์

Five-model line with a maximum current rating of 1000 A

มาพร้อมกันถึง 5 รุ่น รองรับการวัดได้สูงสุดถึง 1000A

  • CT6841A: 20 A/DC to 2 MHz/φ20 mm or less
  • CT6843A: 200 A/DC to 700 kHz/φ20 mm or less
  • CT6844A: 500 A/DC to 500 kHz/φ20 mm or less
  • CT6845A: 500 A/DC to 200 kHz/φ50 mm or less
  • CT6846A: 1000 A/DC to 100 kHz/φ50 mm or less
Accurate current measurement across a broad operating temperature range of -40°C to 85°C

วัดค่า Current ได้อย่างแม่นยำในช่วงอุณหภูมิการทำงานที่กว้างตั้งแต่ -40°C ถึง 85°C

ลักษณะของอุณหภูมินั้นส่งผลกระทบต่อความแม่นของเซนเซอร์ในการวัด DC Current มาตลอด

แต่สำหรับ CT6840A Series นั้นใช้หลักการตรวจจับ fluxgate ซึ่งจะแตกต่างกับหลักการตรวจจับองค์ประกอบมาตรฐาน Hall โดยวิธี fluxgate จะมีความทนทานต่อการเปลี่ยนแปลงของอุณหภูมิได้มากกว่า ทำให้เซนเซอร์สามารถวัดค่าได้อย่างแม่นยำในสภาพแวดล้อมอันหลากหลาย

Compatible with the Power Analyzer PW8001’s automatic phase correction function

รองรับการใช้งานร่วมกับ HIOKI PW8001 Power Analyzer เครื่องวิเคราะห์ไฟฟ้า | 8Ch

CT6840A Series จะทำการแก้ไขเฟสโดยอัตโนมัติ เพียงแค่เชื่อมต่อกับ Power Analyzer PW8001

ฟังก์ชันนี้จะทำให้การกำหนดค่า ของค่าการแก้ไขเฟสเป็นไปโดยอัตโนมัติ ซึ่งเป็นกระบวนการที่ก่อนหน้านี้ต้องดำเนินการด้วยตนเอง โดยจะช่วยขจัดข้อผิดพลาดในการตั้งค่า และอำนวยความสะดวกในการวัดกำลังไฟฟ้าที่แม่นยำ

(เซนเซอร์วัด Current จะมี phase characteristics โดยเครื่องวิเคราะห์ไฟฟ้าจะทำการแก้ไขลำดับเฟสทั้งหมด เพื่อให้สามารถวัดกำลังไฟฟ้าได้อย่างแม่นยำ)

Model CT6841A CT6843A CT6844A CT6845A CT6846A
Rated current 20 A AC/DC 200 A AC/DC 500 A AC/DC 500 A AC/DC 1000 A AC/DC
Diameter ∅20mm ∅20mm ∅20mm ∅50mm ∅50mm
Frequency band (±3 dB) DC to 2 MHz DC to 700 kHz DC to 500 kHz DC to 200 kHz DC to 100 kHz
Amplitude accuracy DC
±(% of reading + % of full scale)		 ±0.2% ±0.01% ±0.3% ±0.02% ±0.2% ±0.02% ±0.2% ±0.02% ±0.2% ±0.02%
Amplitude accuracy DC < f ≤ 100 Hz
±(% of reading + % of full scale)		 ±0.2% ±0.01% ±0.2% ±0.01% ±0.2% ±0.01% ±0.2% ±0.01% ±0.2% ±0.01%
Linearity errors ±20 ppm typical ±20 ppm typical ±20 ppm typical ±20 ppm typical ±20 ppm typical
Output noise 1.2 mV rms or less 900 μV rms or less 900 μV rms or less 700 μV rms or less 600 μV rms or less
Common-Mode
Rejection Ratio (CMRR		 DC to 1 kHz:
140 dB or greater
1 kHz to 10 kHz:
125 dB or greater
10 kHz to 100 kHz:
100 dB or greater
100 kHz to 1 MHz:
80 dB or greater		 DC to 1 kHz:
150 dB or greater
1 kHz to 10 kHz:
135 dB or greater
10 kHz to 100 kHz:
115 dB or greater
100 kHz to 500 kHz:
95 dB or greater		 DC to 1 kHz:
150 dB or greater
1 kHz to 10 kHz:
135 dB or greater
10 kHz to 100 kHz:
120 dB or greater
100 kHz to 300 kHz:
100 dB or greater		 DC to 1 kHz:
150 dB or greater
1 kHz to 10 kHz:
130 dB or greater
10 kHz to 100 kHz:
100 dB or greater		 DC to 1 kHz:
150 dB or greater
1 kHz to 10 kHz:
130 dB or greater
10 kHz to 50 kHz:
100 dB or greater
Automatic phase
correction		 Yes Yes Yes Yes Yes
Rated current 200 A AC/DC
Frequency bandwidth DC to 700 kHz
Diameter of measurable conductors Max. φ 20 mm (0.79 in.)
Max. allowable input ±600 Apeak
(Within 20 ms in an environment of 40°C/104°F or less)
Output voltage 10 mV/A
Output resistance 50 Ω ± 10 Ω
Accuracy (amplitude)
±(% of reading + % of full scale)		 DC: 0.2% + 0.02%
DC < f ≤ 100 Hz: 0.2% + 0.01%
Linearity ±20 ppm Typical
Common-Mode Voltage Rejection Ratio
(CMRR)		 DC to 1 kHz：150 dB or greater
1 kHz to 10kHz：135 dB or greater
10 kHz to 100 kHz：115 dB or greater
100 kHz to 500 kHz：95 dB or greater
(effect on output voltage and common mode voltage)
Automatic phase correction Automatically performs phase correction when connected to PW8001
Operating temperature, humidity -40°C to 85°C (-40°F to 185°F), 80% RH or less
Standards Safety IEC 61010-2-032:2012/EN 61010-2-032:2012　Type D
EMC IEC 61326-1:2012/EN 61326-1:2013
Withstand voltage AC 4,260 V
Rated power supply voltage ±11 V to ±15 V
Max. rated power 6 VA or less (When measuring 200 A/55 Hz with ±12 V power supply)
Dimensions and mass Approx. 153 mm W × 67 mm H × 25 mm D
(approx. 6.02 in. W × 2.64 in. H × 0.98 in. D), 380 g (13.4 oz.)
Cable length Approx. 3 m (9.84 ft.)
Included accessories ・Markup bands（×6）
・Carrying case
・Instruction manual
SKUCT6843A
Weight380.000000
ขนาด
  • Core diameter: φ 20 mm
  • Dimension: 153 × 67 × 25 mm
  • Cord length: 3m
ผู้ผลิตHioki
คะแนนของคุณ
PDF Download PDF Download

อุปกรณ์ที่มีมาในชุด:

  • AC/DC Current Probe ×1
  • Instruction manual ×1
  • Mark bands ×6
  • Carrying Case ×1
