HIOKI CT6845A AC/DC CURRENT PROBE 500A

SKU
CT6845A

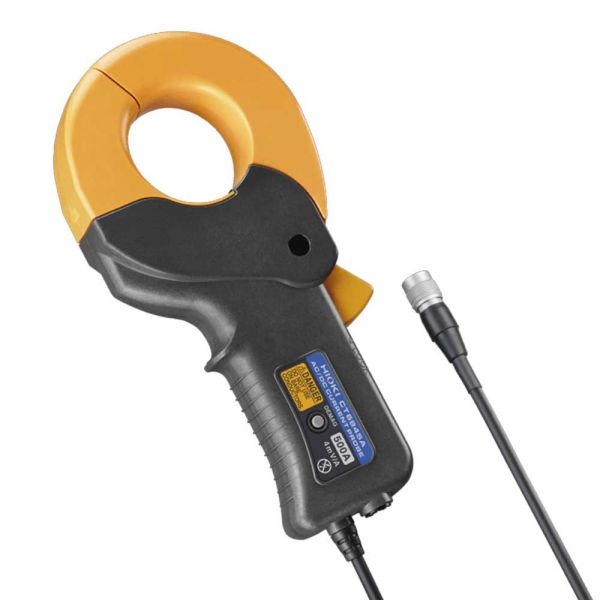

main product photo
สินค้าหมด

โพรบวัดกระแสแบบแคลมป์ 500A
ความแม่นยำสูง: ±0.22% amplitude และ ±0.1° phase
ช่วงการวัดกว้าง DC 200 kHz | ลดผลกระทบจากสนามแม่เหล็ก
ตัวนำไฟฟ้าและสัญญาณรบกวนจากสายไฟต่างๆ ที่อยู่ใกล้เคียง
ใช้งานได้สะดวกด้วยมือข้างเดียว | ทนทานใช้งานได้ทุกสภาพแวดล้อม
รองรับการใช้งานในช่วงอุณหภูมิตั้งแต่: -40 ถึง 85ºC
ยี่ห้อ HIOKI, Japan

สินค้าลงทะเบียนโปรดติดต่อฝ่ายขาย

Authorized_HIOKI

สอบถาม
หมวดหมู่: HIOKI, HIOKI Accessories, Current Probes/Sensors, Voltage Probes, CAN Sensors
Hioki

HIOKI CT6845A AC/DC CURRENT PROBE 500A

โพรบวัดกระแสแบบแคลมป์ ออกแบบมาใหม่สำหรับการซ่อมบำรุงระบบไฟฟ้าในปัจจุบัน เพิ่มความสะดวกในการวัดค่า AC/DC Current ได้โดยที่ไม่จำเป็นต้องตัดสายไฟ ซึ่งเหมาะกับในยุคปัจจุบันไม่ว่าจะเป็นระบบ EV ในการวัดค่าความสิ้นเปลืองของพลังงานด้วยความแม่นยำสูง, หรือในการพัฒนารถยนต์ไฟฟ้าที่จำเป็นต้องใช้แบตเตอรี่ EV ดังกล่าว เช่นกัน

โพรบ CT6840A Series นั้นมีการเพิ่มประสิทธิภาพในการวัด DC Current ให้มีความแม่นยำมากยิ่งขึ้น โดยสามารถรองรับการวัด DC ของแบตเตอรี่ในระบบขับเคลื่อนของรถยนต์ไฟฟ้าหรือระบบไฟฟ้าพลังงานแสงอาทิตย์ให้มีความแม่นยำเพิ่มมากยิ่งขึ้น

testing of EVs on chassis dynamometers
evaluation of operational solar power systems

Features

Fuel efficiency testing that complies with the WLTP international standard

การทดสอบประสิทธิภาพการใช้เชื้อเพลิงที่เป็นไปตามมาตรฐานสากล WLTP

CT6840A Series สามารถวัด Current ในยานพาหนะที่ใช้งานโดยไม่จำเป็นต้องตัดสายเคเบิล เมื่อใช้ร่วมกับเครื่องวิเคราะห์กำลังไฟฟ้า (power analyzer) CT6840A Series จะสามารถวัดค่า Integrate Current และกำลังไฟฟ้าได้อย่างแม่นยำในระหว่างการชาร์จและการคายประจุของระบบแบตเตอรี่ เพื่อทำการวัดประสิทธิภาพการใช้เชื้อเพลิงตามมาตรฐาน WLTP

Realizing unparalleled measurement precision in a clamp-style design

ให้ความแม่นยำในการวัดที่ไม่มีใครเทียบได้ ด้วยการออกแบบเซนเซอร์ในรูปแบบแคลมป์โพรบ

แม้ว่าโดยทั่วไปแล้วแคลมป์เซนเซอร์ในการวัด Current จะได้รับความสะดวกในการวัด แต่มักมีข้อเสียในแง่ของความแม่นยำในการวัด

อย่างไรก็ตาม CT6840A Series ได้เพิ่มประสิทธิภาพให้มีความแม่นยำในการวัดที่ไม่มีใครเทียบได้สำหรับแคลมป์เซนเซอร์ ช่วยให้สามารถวัด DC Power ได้อย่างแม่นยำใน EV ที่ใช้พลังงานจากแบตเตอรี่และระบบพลังงานแสงอาทิตย์

Five-model line with a maximum current rating of 1000 A

มาพร้อมกันถึง 5 รุ่น รองรับการวัดได้สูงสุดถึง 1000A

  • CT6841A: 20 A/DC to 2 MHz/φ20 mm or less
  • CT6843A: 200 A/DC to 700 kHz/φ20 mm or less
  • CT6844A: 500 A/DC to 500 kHz/φ20 mm or less
  • CT6845A: 500 A/DC to 200 kHz/φ50 mm or less
  • CT6846A: 1000 A/DC to 100 kHz/φ50 mm or less
Accurate current measurement across a broad operating temperature range of -40°C to 85°C

วัดค่า Current ได้อย่างแม่นยำในช่วงอุณหภูมิการทำงานที่กว้างตั้งแต่ -40°C ถึง 85°C

ลักษณะของอุณหภูมินั้นส่งผลกระทบต่อความแม่นของเซนเซอร์ในการวัด DC Current มาตลอด

แต่สำหรับ CT6840A Series นั้นใช้หลักการตรวจจับ fluxgate ซึ่งจะแตกต่างกับหลักการตรวจจับองค์ประกอบมาตรฐาน Hall โดยวิธี fluxgate จะมีความทนทานต่อการเปลี่ยนแปลงของอุณหภูมิได้มากกว่า ทำให้เซนเซอร์สามารถวัดค่าได้อย่างแม่นยำในสภาพแวดล้อมอันหลากหลาย

Compatible with the Power Analyzer PW8001’s automatic phase correction function

รองรับการใช้งานร่วมกับ HIOKI PW8001 Power Analyzer เครื่องวิเคราะห์ไฟฟ้า | 8Ch

CT6840A Series จะทำการแก้ไขเฟสโดยอัตโนมัติ เพียงแค่เชื่อมต่อกับ Power Analyzer PW8001

ฟังก์ชันนี้จะทำให้การกำหนดค่า ของค่าการแก้ไขเฟสเป็นไปโดยอัตโนมัติ ซึ่งเป็นกระบวนการที่ก่อนหน้านี้ต้องดำเนินการด้วยตนเอง โดยจะช่วยขจัดข้อผิดพลาดในการตั้งค่า และอำนวยความสะดวกในการวัดกำลังไฟฟ้าที่แม่นยำ

(เซนเซอร์วัด Current จะมี phase characteristics โดยเครื่องวิเคราะห์ไฟฟ้าจะทำการแก้ไขลำดับเฟสทั้งหมด เพื่อให้สามารถวัดกำลังไฟฟ้าได้อย่างแม่นยำ)

Model CT6841A CT6843A CT6844A CT6845A CT6846A
Rated current 20 A AC/DC 200 A AC/DC 500 A AC/DC 500 A AC/DC 1000 A AC/DC
Diameter ∅20mm ∅20mm ∅20mm ∅50mm ∅50mm
Frequency band (±3 dB) DC to 2 MHz DC to 700 kHz DC to 500 kHz DC to 200 kHz DC to 100 kHz
Amplitude accuracy DC
±(% of reading + % of full scale)		 ±0.2% ±0.01% ±0.3% ±0.02% ±0.2% ±0.02% ±0.2% ±0.02% ±0.2% ±0.02%
Amplitude accuracy DC < f ≤ 100 Hz
±(% of reading + % of full scale)		 ±0.2% ±0.01% ±0.2% ±0.01% ±0.2% ±0.01% ±0.2% ±0.01% ±0.2% ±0.01%
Linearity errors ±20 ppm typical ±20 ppm typical ±20 ppm typical ±20 ppm typical ±20 ppm typical
Output noise 1.2 mV rms or less 900 μV rms or less 900 μV rms or less 700 μV rms or less 600 μV rms or less
Common-Mode
Rejection Ratio (CMRR		 DC to 1 kHz:
140 dB or greater
1 kHz to 10 kHz:
125 dB or greater
10 kHz to 100 kHz:
100 dB or greater
100 kHz to 1 MHz:
80 dB or greater		 DC to 1 kHz:
150 dB or greater
1 kHz to 10 kHz:
135 dB or greater
10 kHz to 100 kHz:
115 dB or greater
100 kHz to 500 kHz:
95 dB or greater		 DC to 1 kHz:
150 dB or greater
1 kHz to 10 kHz:
135 dB or greater
10 kHz to 100 kHz:
120 dB or greater
100 kHz to 300 kHz:
100 dB or greater		 DC to 1 kHz:
150 dB or greater
1 kHz to 10 kHz:
130 dB or greater
10 kHz to 100 kHz:
100 dB or greater		 DC to 1 kHz:
150 dB or greater
1 kHz to 10 kHz:
130 dB or greater
10 kHz to 50 kHz:
100 dB or greater
Automatic phase
correction		 Yes Yes Yes Yes Yes
Rated current 500 A AC/DC
Frequency bandwidth DC to 200 kHz
Diameter of measurable conductors Max. φ 50 mm (1.97 in.)
Max. allowable input ±1500 Apeak
(Within 20 ms in an environment of 40°C/104°F or less)
Output voltage 4 mV/A
Output resistance 50 Ω ± 10 Ω
Accuracy (amplitude)
±(% of reading + % of full scale)		 DC: 0.2% + 0.02%
DC < f ≤ 100 Hz: 0.2% + 0.01%
Linearity ±20 ppm Typical
Common-Mode Voltage Rejection Ratio
(CMRR)		 DC to 1 kHz：150 dB or greater
1 kHz to 10kHz：130 dB or greater
10 kHz to 100 kHz：100 dB or greater
(effect on output voltage and common mode voltage)+F56
Automatic phase correction Automatically performs phase correction when connected to PW8001
Operating temperature, humidity -40°C to 85°C (-40°F to 185°F), 80% RH or less
Standards Safety IEC 61010-2-032:2012/EN 61010-2-032:2012　Type D
EMC IEC 61326-1:2012/EN 61326-1:2013
Withstand voltage AC 4,260 V
Rated power supply voltage ±11 V to ±15 V
Max. rated power 7 VA or less (When measuring 500 A/55 Hz with ±12 V power supply)
Dimensions and mass Approx. 238 mm W × 116 mm H × 35 mm D
(approx. 9.37 in. W × 4.57 in. H × 1.38 in. D), 860 g (30.3 oz.)
Cable length Approx. 3 m (9.84 ft.)
Included accessories ・Markup bands（×6）
・Carrying case
・Instruction manual
SKUCT6845A
Weight860.000000
ขนาด
  • Core diameter: φ 50 mm
  • Dimension: 238 × 116 × 35 mm
  • Cord length: 3m
ผู้ผลิตHioki
คะแนนของคุณ
PDF Download PDF Download

อุปกรณ์ที่มีมาในชุด:

  • AC/DC Current Probe ×1
  • Instruction manual ×1
  • Mark bands ×6
  • Carrying Case ×1
