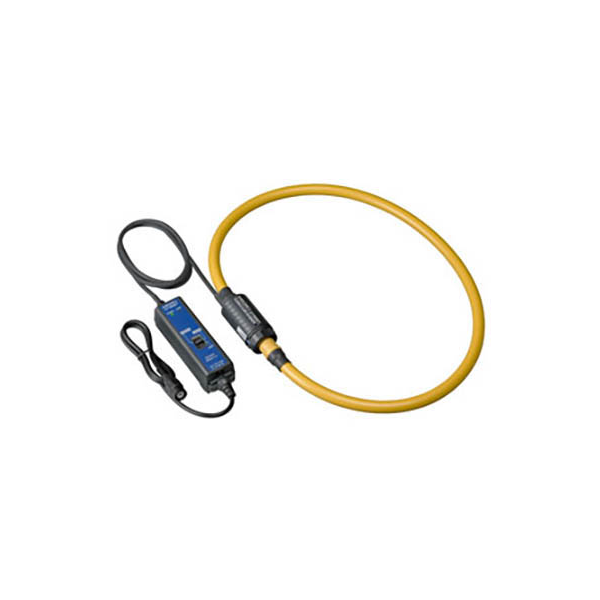

Hioki CT9667-01 เซนเซอร์วัดกระแสไฟฟ้าแบบยืดหยุ่น (AC FLEXIBLE CURRENT SENSOR)

SKU

CT9667-01

Skip to the end of the images gallery

Skip to the beginning of the images gallery

-23%

Special Price ฿12,200.00 Regular Price ฿15,920.00

มีสินค้า

สายเคเบิ้ลขนาดเล็กทำให้ง่ายต่อการสอดเข้าในที่แคบหรือที่ ๆ เข้าถึงยาก
รูปทรงที่ยืดหยุ่น ช่วยให้ง่ายในการผ่านพื้นที่ ๆ ซับซ้อน
รองรับการวัดค่ากระแสไฟฟ้าระดับสูงสุงที่ 5000A
ช่วงความถี่ 10Hz ถึง 20kHz
เลือกได้ 3 ขนาด 100, 180, 254 มิลลิเมตร
ใช้งานได้กับ Hioki power meter หรือ Memory HiCorders
มาตรฐาน CAT IV 600 V, CAT III 1000 V

สินค้าลงทะเบียนโปรดติดต่อฝ่ายขาย

หมวดหมู่: อุปกรณ์สำหรับเครื่องวัดไฟ, HIOKI, Current Probes/Sensors, Voltage Probes, CAN Sensors

รายละเอียด

Hioki-CT9667-01 เซนเซอร์วัดกระแสไฟฟ้าแบบยืดหยุ่น (AC FLEXIBLE CURRENT SENSOR)

Hioki-CT9667 เป็นอุปกรณ์ที่ดีที่สุดสำหรับการใช้งานวัดกระแสไฟฟ้า โดยที่ CT9667 นั้นมีใช้หลักการความยืดหยุ่นแบบ Rogowski ซึ่งประกอบไปด้วย 3 รุ่นหลัก ที่มีขนาดตั้งแต่ 100 ถึง 254 มิลลิเมตร สำหรับขนาด 100 มม. และ 180 มม. ตัวสายเคเบิ้ลของเซนเซอร์นั้นจะมีขนาดเล็ก เพื่อที่ง่ายต่อการสอดหรือคล้องในที่แคบ โดยที่ทั้งสามรุ่นจะมีช่วงการวัดอยู่ที่ 500A/5000A ทำให้เหมาะกับการวัดค่ากระแสไฟฟ้าระดับสูง

SPECIFICATION

Model	CT9667-01	CT9667-02	CT9667-03
Rated input current	5000 A AC/ 500 A AC
Max. allowable input	10000 A continuous (45 to 66 Hz, requires derating at frequency)
Bandwidth	10 Hz to 20 kHz (±3dB)
Amplitude and phase accuracy	±2 % rdg. ±0.3 % f.s. (45 to 66 Hz, at center of flexible loop) Phase: ±1 deg (45 to 66 Hz)
Output voltage	500 mV AC/f.s. (0.1 mV AC/A) at 5000 A range 500 mV AC/f.s. (1 mV AC/A) at 500 A range
Max. rated voltage to earth	1000 V AC (CAT III), 600 V AC (CAT IV)
Core diameter	ø100 mm	ø180 mm	ø254 mm
Output terminal	BNC
Operating temperature	-25 °C to +65 °C	-25 °C to +65 °C	-10 °C to +50 °C
Power requirement	LR6 (AA) alkaline batteries ×2, Continuous use : 7 days (rated power 35 mVA), AC adapter 9445-02/-03 (rated power 0.2 VA), External power supply 5 to 15 V DC (rated power 0.2 VA)
Dust and water resistance	Flexible loop only: IP54 * Do not use when wet.		N/A
Cable length	Cable length: Between flexible loop and battery box: 2 m
Flexible loop cable diameter	ø7.4mm		ø13mm
Dimensions / Weight	Output cable: 1 m , Battery box: 35 × 120.5 × 34 mm , (280g)		Output cable: 1 m (3.28 ft) Battery box: 35 × 120.5 × 34 (470g)
