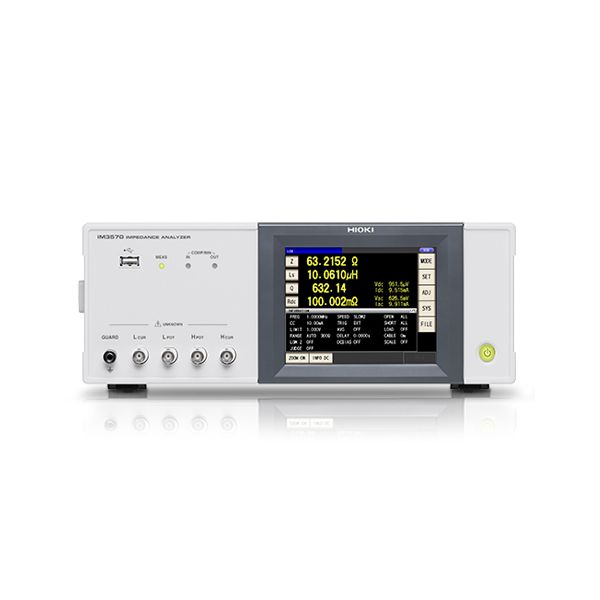

HIOKI IM3570 Impedance Analyzer เครื่องวัดแอลซีอาร์

SKU

IM3570

Skip to the end of the images gallery

Skip to the beginning of the images gallery

฿0.00

Pre-Order Item

สินค้าหมด

เครื่องวัดแอลซีอาร์ วิเคราะห์ความต้านทาน
ช่วงการวัด: 100 mΩ ถึง 100 MΩ (12 ranges)
โหมดการวัด LCR, Analyzer, Continuous
Interface: EXT. I/O, RS-232C, GP-IB, USB, USB flash drive, LAN
Hioki, Japan

สินค้าลงทะเบียนโปรดติดต่อฝ่ายขาย

หมวดหมู่: HIOKI

รายละเอียด

HIOKI IM3570 Impedance Analyzer เครื่องวัดแอลซีอาร์

HIOKI IM3570 เครื่องวัดแอลซีอาร์ และวิเคราะห์ความต้านทานของ Frequencies ตั้งแต่ 4 Hz to 5 MHz และการทดสอบระดับสัญญาณตั้งแต่ 5 mV ถึง 5 V ที่ผสมผสานกันไว้ในเครื่องเดียว นอกจากนี้ยังประกอบไปด้วย การวัด LCR ด้วยสัญญาณ AC, การวัดความต้านทานด้วยไฟฟ้ากระแสตรง (Rdc), การวัดแบบ sweep ของคลื่นความถี่ที่มีการเปลี่ยนแปลงอย่างต่อเนื่อง และการวัดระดับ HIOKI IM3570 ยังสามารถวัดค่าได้ต่อเนื่องด้วยความเร็วสูงภายใต้เงื่อนไขและโหมดที่แตกต่าง ซึ่ง IM3570 สามารถทำได้ภายในเครื่องเดียว

Features

Low-capacitance (high-impedance) measurement with improved stability
Wide setting range for measurement frequency
Wide setting range for measurement voltage and current
15 parameters measured
DC bias can be generated internally
Incorporates contact check function (open-circuit check)
High resolution with up to 7-digit display
Comparator and BIN functions
Four-terminal probe allows for use at DC to 8MHz
Measurement cable extendable to up to 4 meters
Longer stability
Interval measurement
Segment setting
Memory function

SPECIFICATIONS

Measurement modes	LCR mode: Measurement with single condition Analyzer mode: Sweeps with measurement frequency and measurement level Continuous measurement mode: Measures under saved conditions continuously
Measurement Parameters	Z = Impedance Y = Admittance θ = Phase angle Rs (ESR) = Series-equivalent resistance Rp = Parallel-equivalent resistance Rdc = DC resistance X = Reactance G = Conductance B = Susceptance Cs = Series-equivalent static capacitance Cp = Parallel-equivalent static capacitance Ls = Series-equivalent inductance Lp = Parallel-equivalent inductance D (tanδ) = Loss coefficient (tan δ (δ = delta)) Q = Q factor
Measurement range	100 mΩ to 100 MΩ, 12 ranges
Display range	Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp: ±(0.000000 to 9.999999G) θ: ±(0.000° to 180.000°) D: ±(0.000000 to 9.999999) Q: ±(0.00 to 99999.99) Δ%: ±(0.0000% to 999.9999%)
Basic accuracy	Z: ±0.08% rdg. θ: ±0.05°
Memory function	Stores 32,000 data items to the memory of the instrument
Interfaces	EXT. I/O, RS-232C, GP-IB, USB, USB flash drive, LAN
Power requirement	90 to 364 V AC, 50/60 Hz, 150 VA max.
Dimensions / Weight	330 x 119 x 307 (5.8kg)

รายละเอียดเพิ่มเติม

SKU	IM3570
Weight	5800.000000
ขนาด	330 x 119 x 307mm
ผู้ผลิต	Hioki
บันทึกข้อมูล	ไม่
Resolution	No
Measurement Range	100 mΩ to 100 MΩ, 12 ranges
ฟังก์ชั่น	EXT. I/O, RS-232C, GP-IB, USB, USB flash drive, LAN
Power Supply	90 to 264 V AC, 50/60 Hz
ระดับการป้องกัน	No
Sensor Output Interface	No
Accuracy	Z: ±0.08% rdg. θ: ±0.05°
