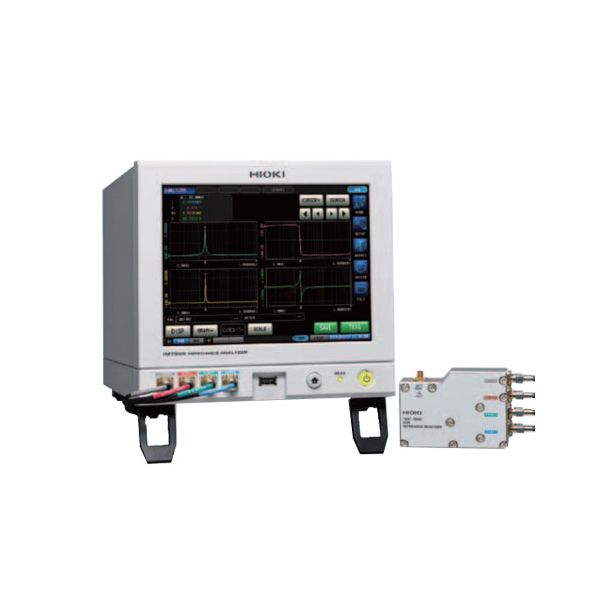

HIOKI IM7580 Series เครื่องวัดแอลซีอาร์ IMPEDANCE ANALYZER

IM7580 Series เครื่องวัดแอลซีอาร์ IMPEDANCE ANALYZER ที่สามารถรองรับช่วงการวัดได้ตั้งแต่ 1 mHz to 3 GHz ซึ่งเป็นเครื่องที่เหมาะสำหรับการใช้งานในช่วงการวัดที่กว้าง ในการทดสอบอุปกรณ์อิเล็คทรอนิคส์ และยังสามารถวัดค่าได้อย่างรวดเร็วเพียงแค่ 0.5 ms

นอกจากนี้ยังประหยัดพื้นที่การใช้งานด้วยขนาดเพียง Half-rack size หรือเพียงครึ่งเดียวของแร็คปกติ จึงสามารถวาง IM7580 Series ได้พร้อมกัน 2 เครื่องในแร็คเดียว

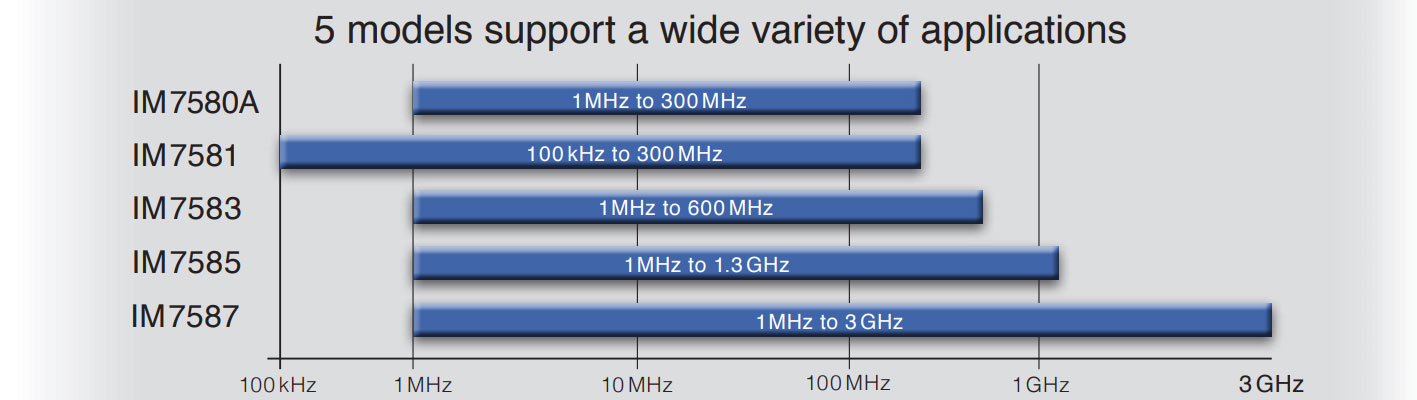

5 models support a wide variety of applications

ตารางแสดงช่วงการวัดของ IM7580A | IM7581 | IM7583 | IM7585 | IM7587

Models	IM7580A	IM7581	IM7583	IM7585	IM7587
Measurement frequency	1 MHz to 300 MHz	100 kHz to 300 MHz	1 MHz to 600 MHz	1 MHz to 1.3 GHz	1 MHz to 3 GHz
Measurement range	L: 0.0531 nH to 0.795 mH C: 0.1061 pF to 1.59 μF (Depending on the measurement frequency)	L : 0.0531 nH to 7.95 mH C : 0.1061 pF to 15.9 μF (Depending on the measurement frequency)	L : 0.0265 nH to 0.795 mH C : 0.0531 pF to 1.59 μF (Depending on the measurement frequency)	L : 0.0123 nH to 0.795 mH C : 0.0245 pF to 1.59 μF (Depending on the measurement frequency)	L : 0.0053 nH to 0.795 mH C : 0.011 pF to 1.59 μF (Depending on the measurement frequency)
Measurement signal level	-40.0 dBm to +7.0 dBm	-40.0 dBm to +7.0 dBm	-40.0 dBm to +1.0 dBm	-40.0 dBm to +1.0 dBm	-40.0 dBm to +1.0 dBm
Basic accuracy	Z : 0.72% rdg. θ: 0.41°	Z : 0.72% rdg. θ: 0.41°	Z : 0.65% rdg. θ: 0.38°	Z : 0.65% rdg. θ: 0.38°	Z : 0.65% rdg. θ: 0.38°

IM7580 Series Models

Model (Measurement frequency)	Connection cable length
Model (Measurement frequency)	1 m (3.28 ft)	2 m (6.56 ft)
IM7580A IMPEDANCE ANALYZER (1 MHz to 300 MHz)	IM7580A-1	IM7580A-2
IM7581 IMPEDANCE ANALYZER (100 kHz to 300 MHz)	IM7581-01	IM7581-02
IM7583 IMPEDANCE ANALYZER (1 MHz to 600 MHz)	IM7583-01	IM7583-02
IM7585 IMPEDANCE ANALYZER (1 MHz to 1.3 GHz)	IM7585-01	IM7585-02
IM7587 IMPEDANCE ANALYZER (1 MHz to 3 GHz)	IM7587-01	IM7587-02

SPECIFICATIONS

Key lock function	Lock operation of the insturment using the panel. Unlock by entering a passcode
Beep tone	Enable or disable for judgement results and key operation
Warm-up function	The instrument will display a message 60 minutes after it is powered on
Selection of number of display digits	3, 4, 5, or 6 digits
Display settings	LCD display on/off Backlight brightness adjustment Measurement screen background color (white or black) Switchable parameter colors
Display	8.4-inch color TFT with touch panel
Operating temperature and humidity range	0°C to 40°C (32°F to 104°F), 20% RH to 80% RH, non-condensing
Storage temperature and humidity range	-10°C to 50°C (14°F to 122°F), 20% RH to 80% RH, non-condensing
Operating environment	Use indoors at an elevation of 2,000 m or less in an environment with a maximum pollution level of 2
Power requirement	100 V to 240 V AC (50/60 Hz), 70 VA
Dielectric strength	1.62 kV AC for 1 min. between power line and ground line
Standards compliance	EMC: EN 61326, EN 61000 Safety: EN 61010
Dimensions / Weight	IM7580A / IM7581 215 x 200 x 268 mm / 6500g IM7583 / IM7585 / IM7587 215 x 200 x 348 mm / 8000g

รายละเอียดเพิ่มเติม

SKU	IM7580 Series
Weight	8000.000000
ขนาด	215 x 200 x 348mm
ผู้ผลิต	Hioki
บันทึกข้อมูล	ไม่
Resolution	No
Measurement Range	No
ฟังก์ชั่น	No
Power Supply	100 V to 240 V AC (50/60 Hz), 70 VA
ระดับการป้องกัน	No
Sensor Output Interface	No
Accuracy	±
