Hioki IR5050 เครื่องทดสอบความเป็นฉนวน ไฟฟ้าแรงสูง (High Voltage)

SKU
IR5050

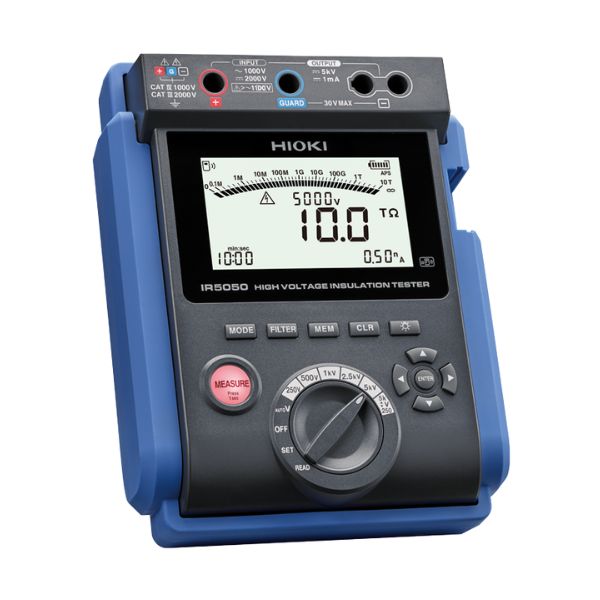

main product photo
฿78,680.00
Pre-Order Item
สินค้าหมด

เครื่องทดสอบความเป็นฉนวน ไฟฟ้าแรงสูง
ฟังก์ชั่นการวัด : Insulation resistance,Leakage current,Voltage,Capacitance (DD function) รองรับการวัดความต้านทานได้สูงสุดถึง 10 TΩ
มาตรฐาน CAT IV 600V, CAT III 1000V
ยี่ห้อ Hioki, Japan

Authorized_HIOKI

เพิ่มสินค้าเปรียบเทียบ
หมวดหมู่: ทดสอบความเป็นฉนวน, HIOKI, Product Type 3, Resistance Meters (mega ohm meter)
Hioki

Hioki IR5050 เครื่องทดสอบความเป็นฉนวน ไฟฟ้าแรงสูง

IR5050 เป็นเครื่องทดสอบความต้านทานฉนวนไฟฟ้าแรงสูงขนาดกะทัดรัด น้ำหนักเบา ซึ่งสามารถส่งออกได้ถึง 5 kV เทคโนโลยีการวัดที่เป็นเอกลักษณ์ช่วยให้การวัดมีความเสถียรสูงถึง 10 TΩ เมื่อแรงดันไฟฟ้าทดสอบสูงถูกจ่ายให้กับวงจรที่ทดสอบอย่างต่อเนื่อง ฉนวนอาจพังได้ ความล้มเหลวที่เกิดจากการใช้ไฟฟ้าแรงสูงสามารถป้องกันได้โดยการรักษาแรงดันไฟฟ้าที่ใช้ให้ต่ำที่สุดเท่าที่จะเป็นไปได้ขณะทดสอบฉนวน IR5050 เหมาะที่สุดสำหรับการทดสอบความต้านทานฉนวนไฟฟ้าแรงสูง มาพร้อมกับเทคโนโลยีการวัดขั้นสูงที่รับประกันการอ่านค่าที่เสถียรในการใช้งานที่หลากหลาย รวมถึงสายเคเบิลไฟฟ้าแรงสูง หม้อแปลง และมอเตอร์ นอกจากนี้ยังมีปุ่มหมุนที่ใช้งานง่ายเพื่อการใช้งานที่ไม่ซับซ้อน เพิ่มความหลากหลายและความเป็นมิตรต่อผู้ใช้สำหรับการใช้งานในอุตสาหกรรมที่หลากหลาย

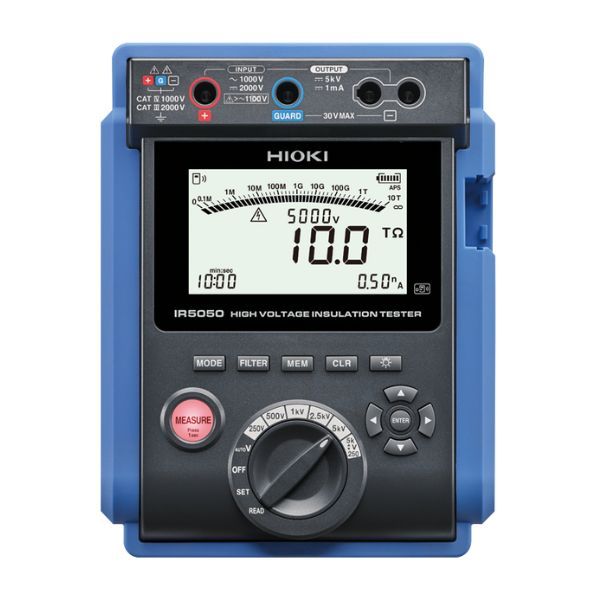

Hiokii IR5050 ภาพแสดงตัวเครื่องและปุ่มฟังก์ชั่นแสดงการวัด

▲ ภาพแสดงตัวเครื่องและปุ่มฟังก์ชั่นแสดงการวัด

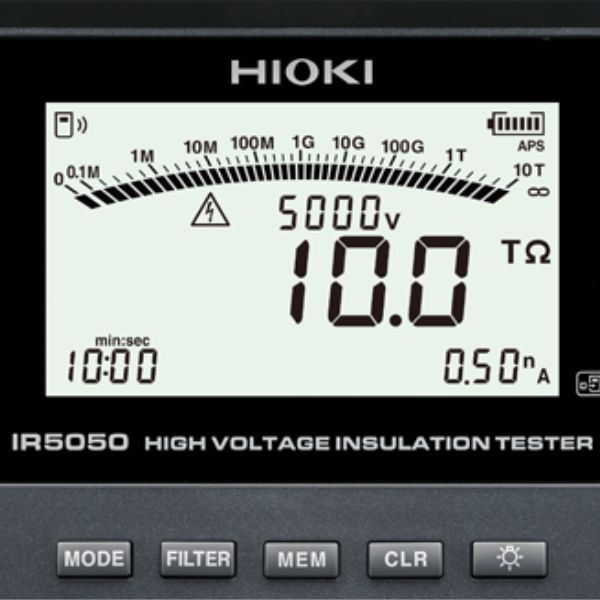

Hioki IR5050 ภาพตัวอย่างการแสดงผลบนหน้าจอ

▲ ภาพตัวอย่างการแสดงผลบนหน้าจอ

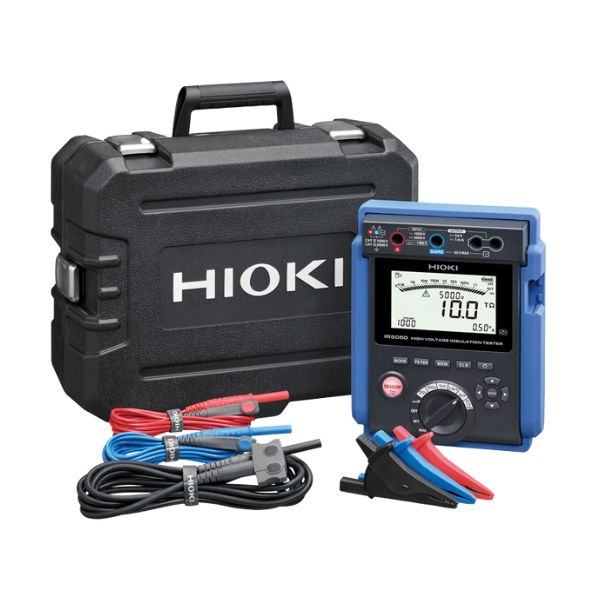

Hioki IR5050 สินค้าและอุปกรณ์ภายในชุด

▲ สินค้าและอุปกรณ์ภายในชุด

Measurement parameters • Insulation resistance
• Leakage current
• Voltage
• Capacitance (DD function)
Max. rated voltage to terminals 1000 V AC, 2000 V DC
Max. rated voltage to ground 1000 V (CAT IV), 600 V (CAT III)
Operating temperature and humidity range -20°C to 50 °C (*1) (no condensation)
Storage temperature and humidity range -25°C to 65°C (-13°F to 149°F), less than 80% RH (no condensation)
Dustproof/waterproof IP40 (with protector attached, excluding terminals)
IP65 (CARRYING CASE C0212)
Standards EN61010 (safety), EN61326 (EMC), IEC 61557-1, IEC 61557-2 (Insulation resistance tester)
Power supply • LR6 (AA) alkaline battery × 8
• HR6 (AA) nickel-metal hydride (NiMH) rechargeable battery × 8
Continuous operating time (*2) Approx. 5 hours without Z3210 installed; approx. 4 hours with Z3210 installed and using wireless communication
Dimensions and weight 195 mm (7.68 in.) W × 254 mm (10 in.) H × 89 mm (3.50 in.) D, 1.7 kg (59.97 oz.) (including batteries)

Included accessories

 Test lead L9850-01 ×1, Test lead L9850-02 ×1, Test lead L9850-03 ×1, Alligator clip L9851-01 ×1, Alligator clip L9851-02 ×1, Alligator clip L9851-03 ×1, Carrying Case C0212 ×1, LR6 Alkaline battery ×8, Instruction manual ×1, Operating precautions ×1

Functions

Insulation diagnosis PI, DAR, DD, SV, Ramp, Timer
Others Battery charge indicator, live circuit indicator, automatic power save, automatic discharge, backlight, buzzer, manual recording, logging recording, temperature and humidity input, elapsed time display, clock, filter, hardware filter, data-hold, system reset, USB communication (only when DT4900-01 is installed), wireless communication (only when Z3210 is installed), comparator, resistance gauge display, switching of insulation diagnosis function, breakdown cut-off.

Insulation resistance measurement

Test voltage range DC 250 V to 5.20 kV DC
User-set test voltage 250 V to 1 kV: in 10 V increments; 1 kV to 5 kV: in 25 V increments
Test voltage preset 250 V 500 V 1000 V 2500 V 5000 V
Guaranteed accuracy range (1) 0.00 MΩ〜2.50 GΩ ±5% rdg ±5 dgt 0.00 MΩ〜5.00 GΩ ±5% rdg ±5 dgt 0.00 MΩ〜10.0 GΩ ±5% rdg ±5 dgt 0.00 MΩ〜25.0 GΩ ±5% rdg ±5 dgt 0.00 MΩ〜50.0 GΩ ±5% rdg ±5 dgt
Guaranteed accuracy range (2) 2.51 GΩ〜500 GΩ ±20% rdg 5.01 GΩ〜1.00 TΩ ±20% rdg 10.1 GΩ〜2.00 TΩ ±20% rdg 25.1 GΩ〜5.00 TΩ ±20% rdg 50.1 GΩ〜10.00 TΩ ±20% rdg
Rated current 1 mA to 1.2 mA
Short-circuit current 2 mA or less
Possible number of measurements 200 times or more on one set of fully-charged batteries

Leakage current measurement

Measurement range (auto) 10 nA 100 nA 1000 nA 10 μA 100 μA 1 mA
Display range 0.00 nA to 9.99 nA 9.0 nA to 99.9 nA 90 nA to 999 nA 0.90 μA to 9.99 μA 9.0 μA to 99.9 μA 90 μA to 999 μA (*3)
0.90 mA to 3.00 mA (*4)
Resolution 0.01 nA 0.1 nA 1 nA 0.01 μA 0.1 μA *3: 1 μA
*4: 0.01 mA

Voltage measurement

Guaranteed accuracy range 30 V to 1,000 V AC (45 Hz to 65 Hz), ±10 V to ±2,000 V DC
Accuracy ±3% rdg. ±3 dgt.
Input resistance 500 kΩ or more (DC, 45 Hz to 65 Hz)
Overload protection 1100 V AC (1 min., between +/- terminals)
2200 V DC (1 min., between +/- terminals)

Capacitance measurement

Accuracy ±10% rdg. ±5 nF (guaranteed accuracy range: 10.0 nF to 25.0 µF)
Measurement range 100 nF 1000 nF 10 μF
Display range 0.0 nF to 99.9 nF 100 nF to 999 nF 1.00 μF to 9.99 μF (*5)
10.0 μF to 25.0 μF
(*6)
Resolution 0.1 nF 1 nF *5: 0.01 μF
*6: 0.1 μF



SKUIR5050
Weight1700.000000
ขนาด195x245x89mm.
ผู้ผลิตHioki
บันทึกข้อมูลไม่
Resolution Leakage current measurement :0.01 nA,0.1 nA,1 nA,0.01 μA,0.1 μA,*3: 1 μA *4: 0.01 mA Capacitance measurement : 0.1 nF,1 nF,*5: 0.01 μF *6: 0.1 μF
Measurement Range100 nF,1000 nF,10 μF
ฟังก์ชั่น

PI, DAR, DD, SV, ทางลาด, ตัวจับเวลา

Power Supply(AA) alkaline battery × 8
ระดับการป้องกันNo
Sensor Output InterfaceNo
AccuracyVoltage measurement : ±3% rdg. ±3 dgt. Capacitance measurement : ±10% rdg. ±5 nF (guaranteed accuracy range: 10.0 nF to 25.0 µF)
