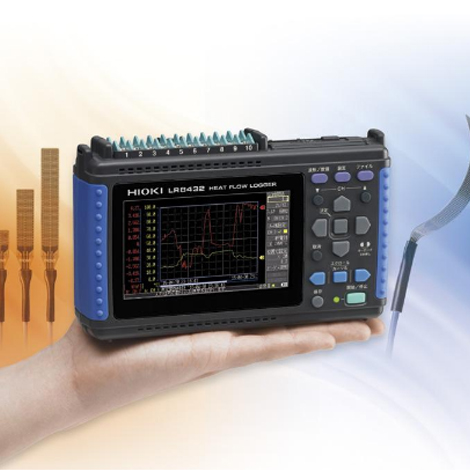

HIOKI-LR8432-20 เครื่องวัดการถ่ายเทความร้อน Heat Flow

ใช้งานร่วมกับเซ็นเซอร์วัดการถ่ายเทความร้อนในการวัดการเคลื่อนไหวและปริมาณของพลังงานความร้อน
วิเคราะห์อุณหภูมิและการถ่ายเทความร้อนได้อย่างง่ายดาย
สามารถบันทึกข้อมูลการวัด ในแฟลชไดรฟ์ USB สำหรับการถ่ายโอนไปยังเครื่องคอมพิวเตอร์
บันทึกผลการวัดการถ่ายเทความร้อนและแสดงผลแบบ Real-time ในเวลาเดียวกัน
ตัวเครื่องสามารถต่อเซนเซอร์ได้ถึง 10 Channels
มีขนาดกะทัดรัดพกพาสะดวก หน้าจอ LCD สีสดใส
ยี่ห้อ Hioki, Japan

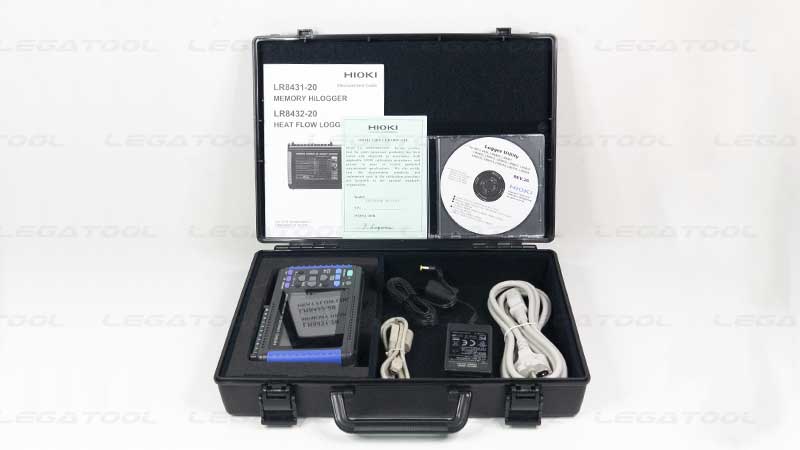

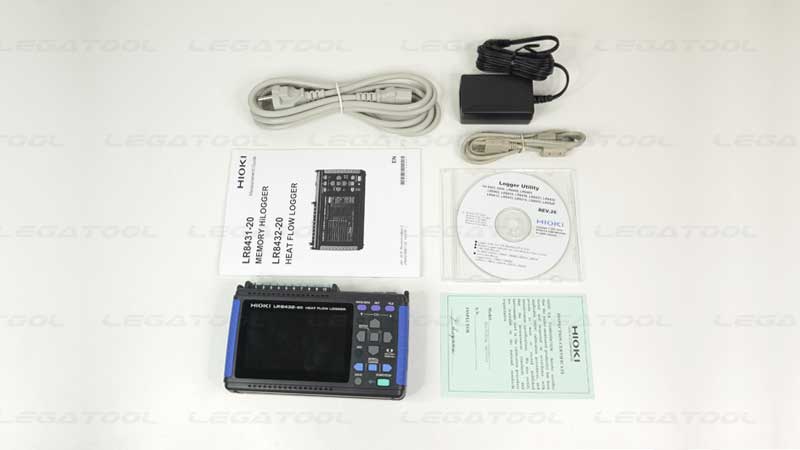

อุปกรณ์ที่มาในชุด

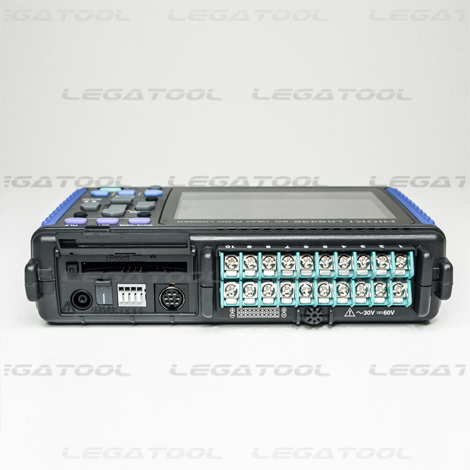

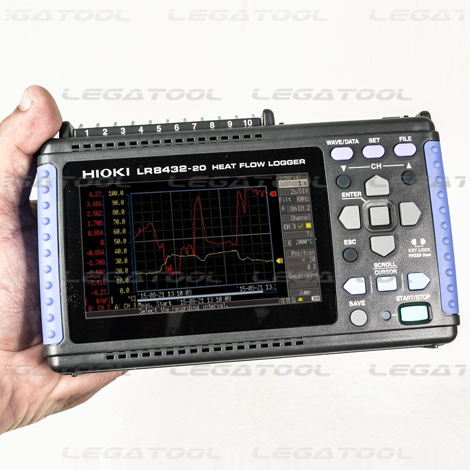

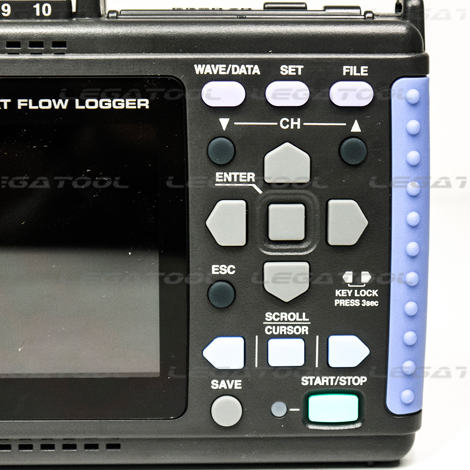

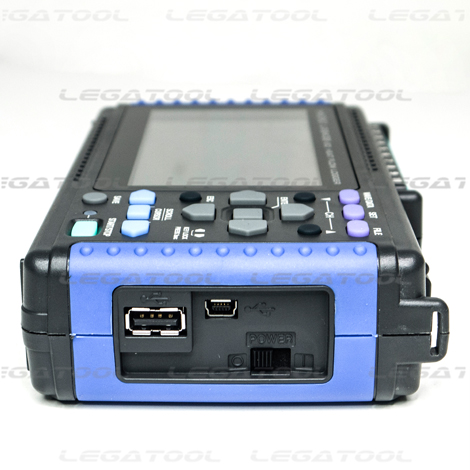

ขนาดเล็กกะทัดรัด	ช่องต่ออุปกรณ์ด้านบน	ช่องต่ออุปกรณ์ด้านข้าง	ปุ่มกดบนตัวเครื่อง

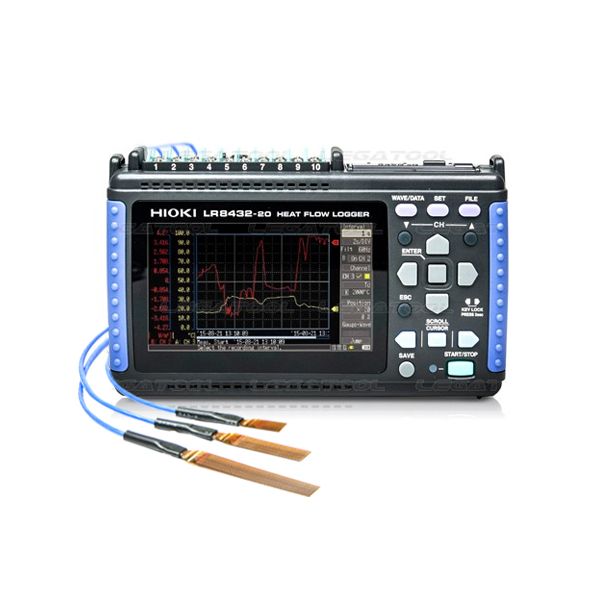

Feature Hioki LR8432 Heat Flow Logger

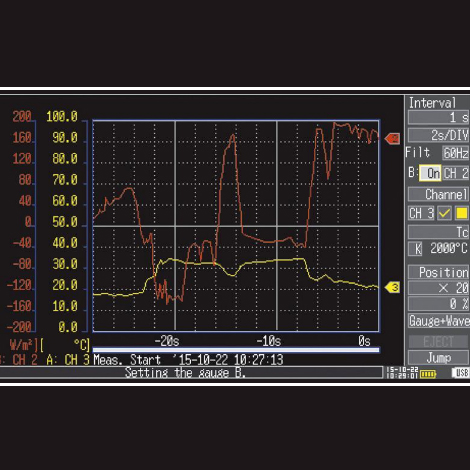

เครื่องบันทึกการไหลของความร้อนที่เหมาะสำหรับการแก้ไข หาสาเหตุของการเปลี่ยนแปลงของอุณหภูมิ	เป็นเครื่องมือที่มีประโยชน์ในการกำหนดมาตรการความร้อนใน R&D และการประเมินผลการปฏิบัติงาน	หน้าจอแสดงผลการไหลของความร้อนและวัดอุณหภูมิพร้อมกัน	เซนเซอร์กันน้ำ ที่สามารถวัดพื้นผิวโค้งงอได้

Specifications

Specialized functions for heat flow measurement	Easy scaling settings：directly enter the sensitivity of the heat flow sensor Calculations：waveform processing function for the analysis of temperature and heat flow (Simple average, moving average, integration, heat transmission coefficient), Integration with numerical calculations
Analog inputs	[No. of channels] 10 isolated analog channels using scanning input method (M3 mm dia. screw terminal block) [Voltage measurement range] ±10 mV to ±60 V, 1-5V, Max. resolution 500 nV [Temperature : thermocouples] −200 ˚C to 1800 ˚C (depending on sensor), thermocouples (K, J, E, T, N, R, S, B), Max. resolution 0.1 ˚C [Humidity] not available [Max. allowable input] 60 V DC [Max. rated voltage between input channels] [Max. rated voltage to earth] 30 AC Vrms, 60 V DC (max. voltage between input channel terminals, and from terminals to chassis ground without damage)
Pulse inputs	[No. of channels] 4 pulse input channels (requires CONNECTION CABLE 9641, all pulse inputs share common ground with the main unit) [Totalized pulses] 0 to 1000M (count) (No-voltage ‘a’ contact, open collector or voltage input), Max. resolution 1 pulse [Rotation count] 0 to 5000/n (r/s), Resolution 1/n (r/s) * n = pulses per rotation (1 to 1,000) [Max. allowable input] 0 to 10 V DC [Max. rated voltage between input channels] [Max. rated voltage to earth] Non-isolated
Recording intervals	10 ms to 1 hour, 19 selections (All input channels are scanned at high speed during every recording interval)
Selectable filters	50 Hz, 60 Hz, or OFF (digital filtering of high frequencies on analog channels)
Memory capacity	Internal storage: 3.5 M-words, External storage: CF card or USB memory stick (only the HIOKI CF cards are guaranteed for correct operation)
External interface	USB 2.0 mini-B receptacle ×1; Functions: Control from a PC, Transfers files from the installed CF card to a PC (cannot transfer files from the connected USB memory stick to a PC via USB communication), Data copy between CF card and USB memory stick
Display	4.3-inch WQVGA-TFT color LCD (480 × 272 dots)
Functions	Save data to the CF Card or USB memory stick in real time, Numerical Calculations, etc.
Power supply	AC Adapter Z1005: 100 to 240 VAC (50/60 Hz), 30 VA Max. (including AC adapter), 10 VA Max. (main unit only) Battery Pack 9780: Continuous use 2.5 hours (@25°C/77°F), 3 VA Max. External power source: 10 to 16 V, 10 VA Max. (please contact HIOKI distributor for cable; less than 3 m/9.84 ft cable length)
Dimensions and mass	176 × 101 × 41mm, (550 g) Battery Pack 9780 not installed
Accessories	Measurement Guide ×1 CD-R (Instruction manual PDF Logger Utility Instruction Manual PDF Data acquisition application program Logger Utility) ×1 USB cable ×1 AC Adapter Z1005 ×1

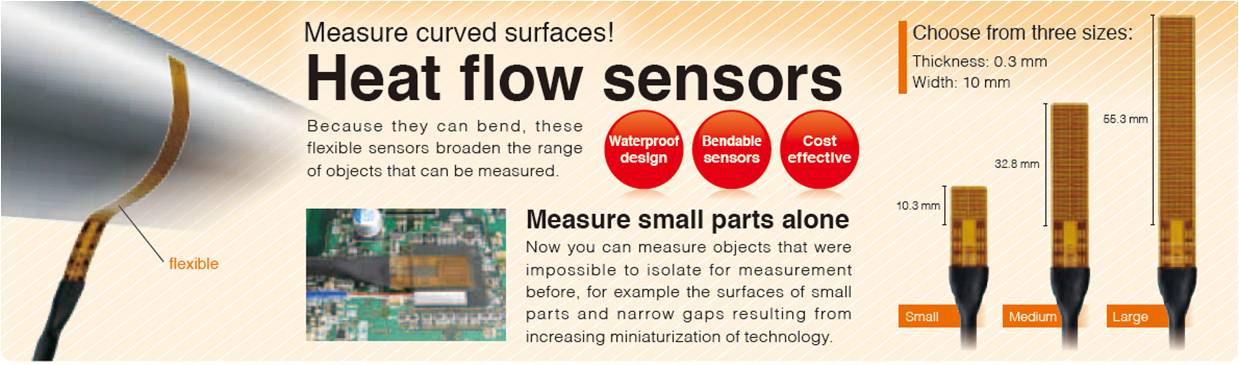

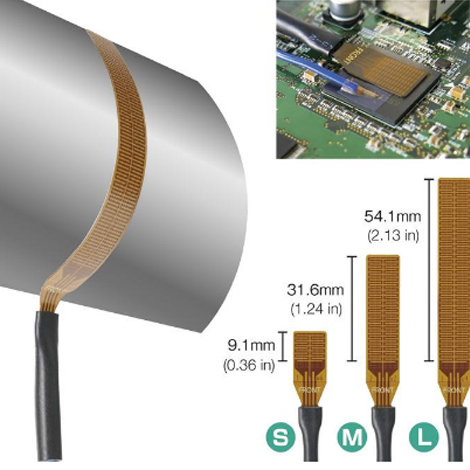

Sensor Features : เซนเซอร์โค้งงอได้สำหรับพื้นผิวที่โค้ง

Applications : อุตสาหกรรมงานยนต์

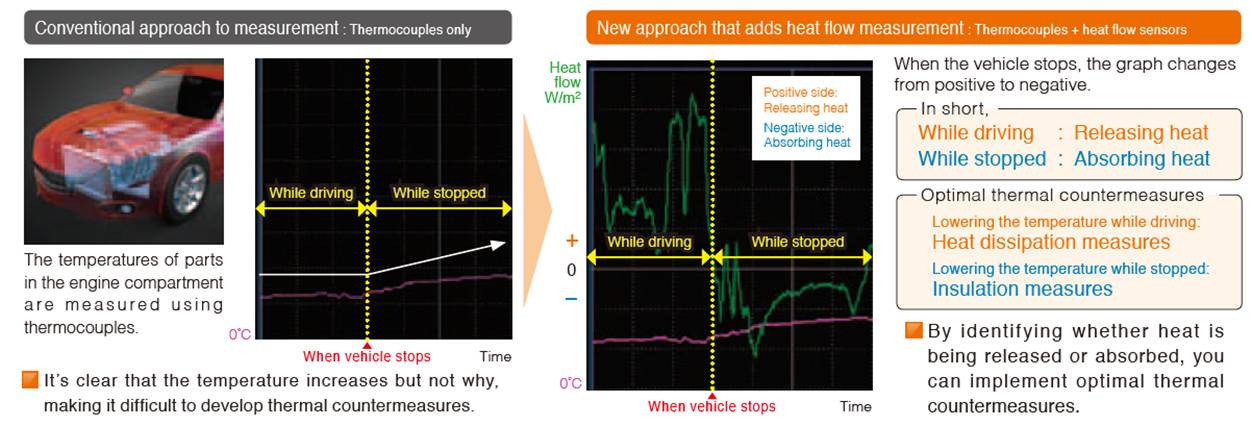

Automotive market (evaluating the flow of heat into the vehicle interior from the engine compartment, assessing heat damage to vehicle parts, identifying sources of heat, etc.)

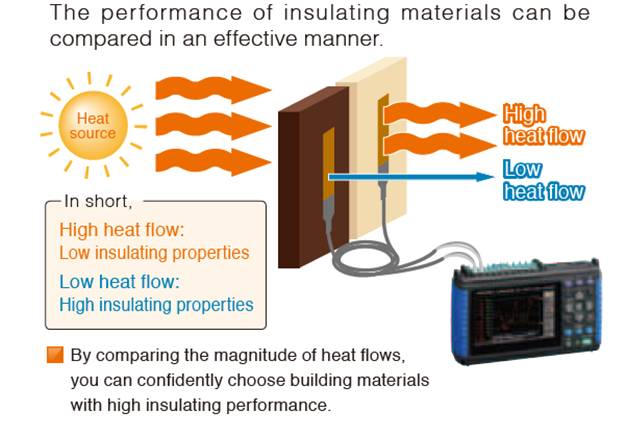

งานก่อสร้าง สำหรับงานทดสอบความต้านทานของฉนวนกันร้อนและวิเคราะห์หาสาเหตุการเปลี่ยนแปลงของอุณหภูมิ
