HIOKI MR8827 เครื่องวัดและบันทึกไฟฟ้า MEMORY HiCORDER

SKU
MR8827

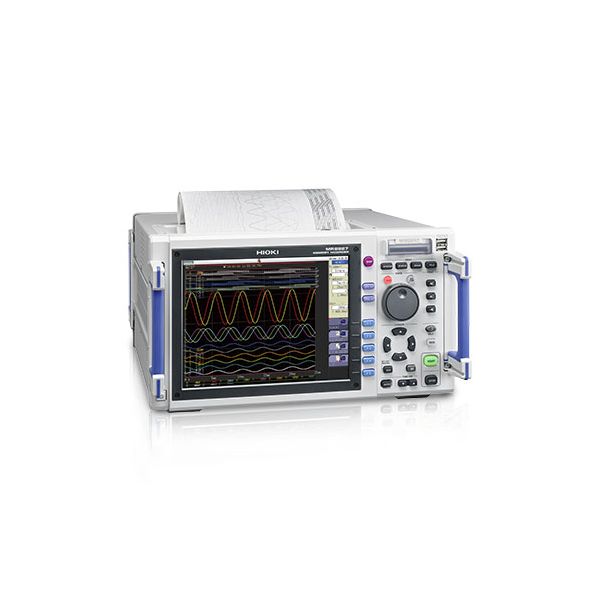

main product photo
สินค้าหมด

เครื่องวัดและบันทึกไฟฟ้า MEMORY HiCORDER
รองรับการวัดค่า Voltage, Current, Temperature,
Vibration, Weight, Acceleration และ Rotation
รองรับการเชื่อมต่อแบบ analog สูงสุดถึง 32 channels
วัดผลได้รวดเร็ว 20 m/s แบบพร้อมกันในทุก ๆ channels
หน่วยความจำขนาดใหญ่ บันทึกข้อมูลได้ 512M-words
HIOKI, JAPAN

สินค้าลงทะเบียนโปรดติดต่อฝ่ายขาย

Authorized_HIOKI

สอบถาม
หมวดหมู่: HIOKI, Data Acquisition, Oscilloscopes, Memory Recorders
Hioki

HIOKI MR8827 เครื่องวัดและบันทึกไฟฟ้า MEMORY HiCORDER

Hioki MR8827 Memory HiCorders เป็นเครื่องวัดและบันทึกไฟฟ้า waveform แบบความเร็วสูงที่สามารถวัดค่าได้อย่างหลากหลายพร้อมกัน เช่น Voltage, Current, Temperature, Vibration, Weight, Acceleration และ Rotation โดยสามารถแยกระหว่างช่องสัญญาณแต่ละช่องได้อย่างสมบูรณ์แบบ นอกจากการเป็นออสซิลโลสโคปแบบดิจิตอล MR8827 (DAQ) เครื่องบันทึกข้อมูล ยังรองรับโมดูลอินพุตแบบ plug-and-play เพื่อตอบสนองการใช้งาน เช่น การทดลองใช้งานหลังจากการบำรุงรักษาตามกำหนดเวลาของรถยนต์รถไฟเพื่อตรวจสอบสัญญาณคำสั่งแรงดันไฟฟ้ามอเตอร์ความเร็วรถ และความดันเบรก

Max. Number of channels 32 ch analog + 32 ch logic, or 28 ch analog + 64 ch logic (when use with built-in logic input + plug-in logic unit 8973 × 2)
Number of slots 16 slots (Max. 16)
Number of logic channels 32 ch logic (logic probe terminal GND share a common GND with chassis) Built-in logic input not available when using DVM Unit MR8990 on slots 1, 2, 9, or 10.

[Limitation on using built-in logic input] (with logic measurement ON)
• Measurement resolution on slots 1, 2, 9, and slot 10 is limited up to 12 bits
• Cannot use Frequency Unit 8970 on slots 1, 2, 9, or 10
Measurement ranges (20 div full-scale) [Analog Unit 8966]: 5 mV/div to 20 V/div, 12 ranges, resolution : 1/100 of range (using 12-bit A/D)
[High Resolution Unit 8968]: 5 mV/div to 20 V/div, 12 ranges, resolution : 1/1600 of range (using 16-bit A/D)
Max. allowable input 400 V DC (using the 8966/8968)
Frequency characteristics DC to 5 MHz (-3 dB, using the 8966), DC to 100 kHz (-3 dB, using the 8968)
Time axis (Memory function) 5 µs to 5 min/div, 26 ranges, at 100 points/div resolution
Measurement functions Memory (high-speed recording), Recorder (real-time recording), X-Y recorder, FFT
Other functions Numerical calculation, Waveform processing, Waveform judgment (at Memory, or FFT function)
Memory capacity 128M-words/ch (using 4 Analog channels) to 16M-words/ch (using 32 Analog channels), Total capacity 512MW memory
Data storage media USB memory stick, CF card, Built-in SSD unit (option, 128GB) *Approx. 125 sec. when saving 100 MB of data
*Data of 100 MB in size can record 16,000 div waveforms across 32 channels.
Printing [Built-in A4-size printer option]: 216 mm (8.50 in) × 30 m (98.43 ft), thermal paper roll, Recording speed : Max. 50 mm (1.97 in)/s
Display 10.4 inch TFT color LCD (SVGA, 800 × 600 dots)
External interfaces LAN: 100BASE-TX, USB 2.0 series A receptacle 2 port (for USB memory, mouse)
USB 2.0 series B receptacle (for communication with PC, mass storage)
Power supply 100 to 240 V AC, 50/60 Hz (220 VA max., when using printer: 350 VA max.)
Dimensions and mass 401 mm (15.79 in)W × 233 mm (9.17 in)H × 388 mm (15.28 in)D (including protruding parts except handle), 12.6 kg (444.4 oz) (main unit only)
Accessories Instruction manual ×1, Power cord ×1, Application disk (CD-R) ×1, Input cord label ×1, Printer paper ×1 (when ordering printer unit), Roll paper attachment ×2 (when ordering printer unit)
SKUMR8827
Weight12600.000000
ขนาด401 × 233 × 388mm
ผู้ผลิตHioki
บันทึกข้อมูลได้
Resolution No
Measurement Range[Analog Unit 8966]: 5 mV/div to 20 V/div, 12 ranges, resolution : 1/100 of range (using 12-bit A/D)
[High Resolution Unit 8968]: 5 mV/div to 20 V/div, 12 ranges, resolution : 1/1600 of range (using 16-bit A/D)
ฟังก์ชั่นNumerical calculation
Waveform processing
Waveform judgment (at Memory, or FFT function)
Power Supply100 to 240 V AC, 50/60 Hz (220 VA max., when using printer: 350 VA max.)
ระดับการป้องกันNo
Sensor Output InterfaceNo
Accuracy±
คะแนนของคุณ
PDF Download PDF Download

Accessories Included:

  • Instruction manual ×1
  • Power cord ×1
  • Application disk (CD-R) ×1
  • Input cord label ×1
  • Printer paper ×1 (when ordering printer unit)
  • Roll paper attachment ×2 (when ordering printer unit)

Options

  • PRINTER UNIT U8350
  • SSD UNIT U8330
  • RECORDING PAPER 9231
  • SD MEMORY CARD 2GB Z4001
  • SD MEMORY CARD Z4003
  • USB DRIVE Z4006
  • NON-CONTACT AC VOLTAGE PROBE SP3000
  • NON-CONTACT AC VOLTAGE PROBE SP3000-01
  • AC VOLTAGE PROBE SP9001
  • CONNECTION CORD L9217
  • CONNECTION CORD 9166
  • CONVERSION CABLE 9318
  • CONVERSION CABLE CT9901
  • CONVERSION CABLE CT9900
  • CONVERSION ADAPTER 9199
  • CARRYING CASE C1010
Input modules
  • HIGH SPEED ANALOG UNIT U8976
  • HIGH RESOLUTION UNIT 8968
  • TEMP UNIT 8967
  • 3CH CURRENT UNIT U8977
  • 4CH ANALOG UNIT U8975
  • DC/RMS UNIT 8972
  • STRAIN UNIT U8969
  • 4CH ANALOG UNIT U8978
  • HIGH VOLTAGE UNIT U8974
  • CURRENT UNIT 8971
  • FREQ UNIT 8970
  • CHARGE UNIT U8979
  • ANALOG UNIT 8966
  • DIGITAL VOLTMETER UNIT MR8990
  • LOGIC UNIT 8973
Output modules
  • ARBITRARY WAVEFORM GENERATOR UNIT U8793
  • PULSE GENERATOR UNIT MR8791
  • WAVEFORM GENERATOR UNIT MR8790
INPUT CORD (A)
  • CONNECTION CORD L9790
  • ALLIGATOR CLIP L9790-01
  • GRABBER CLIP 9790-02
  • CONTACT PIN 9790-03
INPUT CORD (B)
  • CONNECTION CORD L9198
  • CONNECTION CORD L9197
  • GRABBER CLIP 9243
INPUT CORD (C)
  • 10:1PROBE 9665
  • 100:1PROBE 9666
INPUT CORD (D)
  • DIFFERENTIAL PROBE P9000-01
  • DIFFERENTIAL PROBE P9000-02
  • AC ADAPTER Z1008
INPUT CORD (E)
  • DIFFERENTIAL PROBE 9322
  • AC ADAPTER 9418-15
INPUT CORD (F)
  • CONNECTION CABLE SET L4940
  • MAGNETIC ADAPTER SET L4937
  • EXTENSION CABLE SET L4931
  • GRABBER CLIP 9243
  • ALLIGATOR CLIP SET L4935
  • BUS BAR CLIP SET L4936
INPUT CORD (G)
  • TEST LEAD L2200
Logic signal measurement
  • LOGIC PROBE 9327
  • LOGIC PROBE MR9321-01
  • LOGIC PROBE 9320-01
  • CONVERSION CABLE 9323
Up to 200 A (High precision)
  • AC/DC CURRENT SENSOR CT6862-05
  • CLAMP ON SENSOR ME15W terminal 9272-05
  • AC/DC CURRENT SENSOR PL23 terminal CT6863
  • AC/DC CURRENT SENSOR ME15W terminal CT6863-05
  • CLAMP ON SENSOR PL23 terminal 9272-10
  • AC/DC CURRENT PROBE PL23 terminal CT6841
  • AC/DC CURRENT PROBE ME15W terminal CT6841-05
  • AC/DC CURRENT PROBE PL23 terminal CT6843
  • AC/DC CURRENT PROBE ME15W terminal CT6843-05
Up to 1000 A (High precision)
  • AC/DC CURRENT PROBE PL23 terminal CT6844
  • AC/DC CURRENT PROBE ME15W terminal CT6844-05
  • AC/DC CURRENT SENSOR 3 m CT6875
  • AC/DC CURRENT SENSOR 10 m CT6875-01
  • AC/DC CURRENT PROBE PL23 terminal CT6845
  • AC/DC CURRENT PROBE ME15W terminal CT6845-05
  • AC/DC CURRENT SENSOR 3 m CT6876
  • AC/DC CURRENT SENSOR 10 m CT6876-01
  • AC/DC CURRENT PROBE CT6846-05
  • AC/DC CURRENT SENSOR CT6865-05
POWER SUPPLY for Current Sensors
  • SENSOR UNIT CT9555
  • SENSOR UNIT CT9556
  • SENSOR UNIT CT9557
  • CONNECTION CORD L9217
10 mA class to 500 A (High speed)
  • CLAMP ON PROBE 3273-50
  • CLAMP ON PROBE 3274
  • CLAMP ON PROBE 3275
  • CLAMP ON PROBE 3276
100 A to 2000 A (Medium speed)
  • AC/DC AUTO-ZERO CURRENT SENSOR CT7731
  • AC/DC AUTO-ZERO CURRENT SENSOR CT7636
  • AC/DC AUTO-ZERO CURRENT SENSOR CT7736
  • AC/DC AUTO-ZERO CURRENT SENSOR CT7642
  • AC/DC AUTO-ZERO CURRENT SENSOR CT7742
  • DISPLAY UNIT CM7290
  • AC/DC CURRENT SENSOR CT7631
  • DISPLAY UNIT CM7291 (Bluetooth®)
Power supply
  • POWER SUPPLY 3272
  • POWER SUPPLY 3269
500 A to 5000 A
  • CLAMP ON PROBE 9018-50
  • CLAMP ON PROBE 9132-50
  • AC FLEXIBLE CURRENT SENSOR CT9667
Leak Current
  • CLAMP ON LEAK HiTESTER 3283
  • CONVERSION ADAPTER 9199
  • OUTPUT CORD L9094
  • AC ADAPTER 9445-02
  • OUTPUT CORD L9095
  • AC ADAPTER 9445-03
  • OUTPUT CORD L9096
PC Software
  • FlexPro
  • LAN COMMUNICATOR 9333
  • WAVE PROCESSOR 9335
  • LAN CABLE 9642
  • GENNECT ONE SF4000
