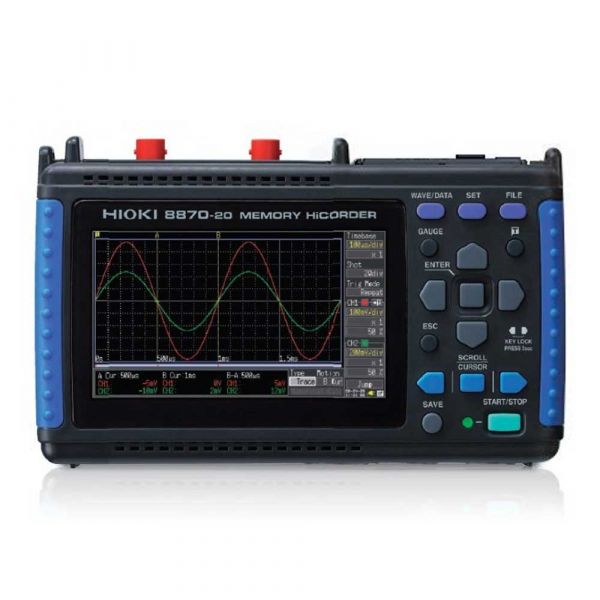

HIOKI MR8870-20 เครื่องวัดและบันทึกไฟฟ้า MEMORY HiCORDER

Hioki Memory HiCorders เครื่องวัดและบันทึกไฟฟ้า waveform แบบ high-speed ที่สามารถวัดและบันทึกสถานการณ์ของข้อมูลต่าง ๆ ที่เปลี่ยนแปลงอย่างรวดเร็วหลายอย่างพร้อมกันเนื่องจากการแยกระหว่างช่องสัญญาณและจากแต่ละช่องอย่างสมบูรณ์ MR8870 เป็นเครื่องบันทึกข้อมูลแบบพกพา (DAQ) ในตัวพร้อมช่องสัญญาณอนาล็อก 2 ช่องและหน่วยความจำ 2MW เหมาะสำหรับการบำรุงรักษาลิฟต์, เครื่องจักร, มอเตอร์และการวิเคราะห์ข้อบกพร่องของอินเวอร์เตอร์, การทดสอบและการตรวจสอบ

SPECIFICATIONS

Number of channels	2 analog channels + 4 logic channels (standard) Note: Isolated analog channels, isolated input and frame, logic has common GND
Measurement ranges	10 mV to 50 V/div (10 div full-scale), 12 ranges, Resolution: 1/100 of range
Max. rated voltage	Between terminals: 400 VDC, Between terminal to earth: 300 VAC, DC CAT II
Frequency characteristics	DC to 50 kHz (-3 dB)
Time axis (Memory mode)	100 µs to 5 min/div, 20 ranges,at 100 points/div resolution, three steps of time-axis magnification from ×2 to ×10, and 9 steps of time-axis compression from ×1/2 to ×1/1,000
Recording intervals (RMS mode)	1 ms to 1 min., 16 settings, sampling period: 200 μs (fixed) (for AC voltage/current, 1,000 RMS values/sec.), envelope mode always on Note: Only the maximum value and minimum value for each recording interval are recorded.
Measurement functions	Memory recorder (high speed recording), RMS recorder (50/60 Hz, DC only)
Memory capacity	12-bits × 2M-words/ch (1 word = 2 bytes)
Removable storage	CF card TYPE I slot ×1 (Up to 2 GB)
Display	4.3-inch WQVGA-TFT color LCD (480 × 272 dots)
Displayable languages	English, Japanese
Interfaces	USB 2.0 mini-B receptacle ×1, Functionality: Connect the instrument to a PC to send files on the CF card to the PC. The instrument cannot be controlled from a PC.
Printer	N/A
Power supply	AC Adapter Z1005: 100 to 240 VAC (50/60 Hz) , 30 VA max. (when using the AC adapter and charging the 9780 with the instrument) Battery Pack 9780: 3 VA, continuous operating time of approx. 2 hr. (25°C reference value; when used with the Z1005, the Z1005 takes priority), charging time of 200 min. using the AC adapter (25°C reference value) (option) External DC power: 10 to 16 V, 10 VA max. (connection cord of 3 m or less is available by special-order)
Dimensions and mass	176 mm (6.93 in)W × 101 mm (3.98 in)H × 41 mm (1.61 in)D, 600 g (21.2 oz) (with the Battery pack 9780 installed)

ลูกค้าสามารถเลือกซื้อ Current Sensor และ อุปกรณ์เสริมอื่น ๆ (แยกจำหน่าย) ได้จากรายการด้านล่าง คลิ๊ก

Up to 200 A (High precision)

AC/DC CURRENT PROBE CT6843-05
CLAMP ON SENSOR 9272-05

AC/DC CURRENT SENSOR CT6862
AC/DC CURRENT SENSOR CT6862-05

AC/DC CURRENT SENSOR CT6863-05

AC/DC CURRENT PROBE CT6841-05

Up to 1000 A (High precision)

AC/DC CURRENT PROBE CT6844-05
AC/DC CURRENT SENSOR CT6876

AC/DC CURRENT PROBE CT6845-05

AC/DC CURRENT PROBE CT6846
AC/DC CURRENT PROBE CT6846-05

AC/DC CURRENT SENSOR CT6875

POWER SUPPLY for Current Sensors

CONNECTION CORD L9217

SENSOR UNIT CT9555

SENSOR UNIT CT9556

SENSOR UNIT CT9557

100 A to 2000 A (Medium speed)

AC/DC CURRENT SENSOR CT7631
AC/DC AUTO-ZERO CURRENT SENSOR CT7736

AC/DC CURRENT SENSOR CT7636
AC/DC AUTO-ZERO CURRENT SENSOR CT7742

AC/DC CURRENT SENSOR CT7642
DISPLAY UNIT CM7290

AC/DC AUTO-ZERO CURRENT SENSOR CT7731
DISPLAY UNIT CM7291

500 A to 5000 A

CLAMP ON PROBE 9018-50

CLAMP ON PROBE 9132-50

AC FLEXIBLE CURRENT SENSOR CT9667

Leak Current

CONVERSION ADAPTER 9199
OUTPUT CORD L9094

AC ADAPTER 9445-02
OUTPUT CORD L9095

AC ADAPTER 9445-03

CLAMP ON LEAK HiTESTER 3283

Storage media

PC CARD 512M 9728

PC CARD 1G 9729

PC CARD 9830

Input cable (A)

GRABBER CLIP 9790-02

CONTACT PIN 9790-03

CONNECTION CORD L9790

ALLIGATOR CLIP L9790-01

Input cable (B)

GRABBER CLIP 9243

CONNECTION CORD L9197

CONNECTION CORD L9198

Input cable (D)

DIFFERENTIAL PROBE P9000

AC ADAPTER Z1008

Input cable (E)

DIFFERENTIAL PROBE 9322

AC ADAPTER 9418-15

Non-contact Voltage measuring

NON-CONTACT AC VOLTAGE PROBE SP3000

NON-CONTACT AC VOLTAGE PROBE SP3000

AC VOLTAGE PROBE SP9001

Logic signal measurement

LOGIC PROBE 9320-01

CONVERSION CABLE 9323

LOGIC PROBE MR9321-01

Power supply

BATTERY PACK 9780

AC ADAPTER Z1005

Other options

PROTECTION SHEET 9809

CARRYING CASE 9782

SOFT CASE 9812

CONNECTION CORD L9217

รายละเอียดเพิ่มเติม

SKU	MR8870-20
Weight	600.000000
ขนาด	176 × 101 × 41mm
ผู้ผลิต	Hioki
บันทึกข้อมูล	ได้
Resolution	No
Measurement Range	10 mV to 50 V/div (10 div full-scale), 12 ranges, Resolution: 1/100 of range
ฟังก์ชั่น	Memory recorder (high speed recording), RMS recorder (50/60 Hz, DC only)
Power Supply	100 to 240 VAC (50/60 Hz) , 30 VA max.
ระดับการป้องกัน	No
Sensor Output Interface	No
Accuracy	±
