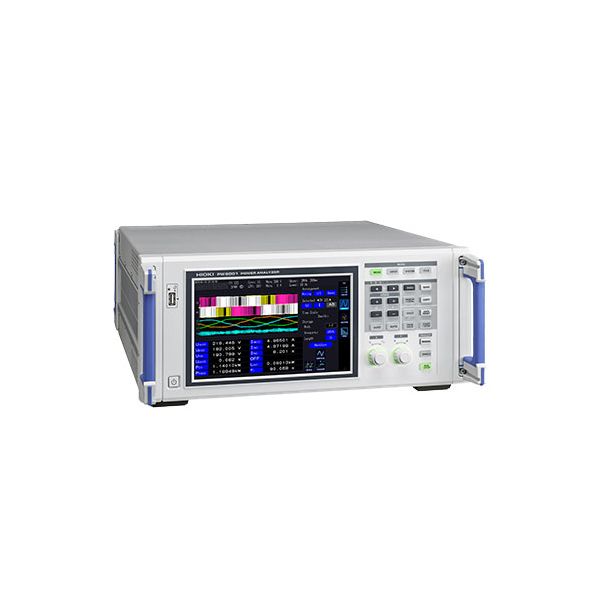

HIOKI PW6001 เครื่องวิเคราะห์ไฟฟ้า POWER ANALYZER

SKU
PW6001
main product photo
฿0.00
Out of stock now
สินค้าหมด

เครื่องวิเคราะห์ไฟฟ้าแบบตั้งโต๊ะ Power Analyzer
รองรับระบบไฟฟ้าตั้งแต่ Single to Three-phase
ช่วงการวัดไฟฟ้าตั้งแต่ 6 to 1500 V, 8 ranges
รองรับการวิเคราะห์ค่ามอเตอร์ได้สองมอเตอร์พร้อมกัน
บันทึกข้อมูลผ่าน Internal memory หรือ USB flash drive
รองรับการเชื่อมต่อโพรบสูงสุด 6 channels
ยี่ห้อ HIOKI, JAPAN

Authorized_HIOKI

สอบถาม
หมวดหมู่: HIOKI, Power Meters, Power Analyzers
Hioki

HIOKI PW6001 เครื่องวิเคราะห์ไฟฟ้า POWER ANALYZER

เครื่องวัดและวิเคราะห์ไฟฟ้าแบบตั้งโต๊ะ  PW6001 ตัวเครื่องรองรับการวัดค่า single to three-phase lines ด้วยความแม่นยำระดับสูง และยังให้ค่าความเสถียรในการวัดค่าไฟฟ้าตั้งแต่ DC ถึง inverter frequencies ตัวเครื่องรอบรับการเชื่อมต่อได้สูงสุด 1-6 channels

Measurement line type Single-phase 2-wire, single-phase 3-wire, three-phase 3-wire, three-phase 4-wire
Number of input channels Max. 6 channels; each input unit provides 1 channel for simultaneous voltage and current input
(Voltage measurement unit: Photoisolated input, resistance voltage divider, Current measurement unit: Isolated input from current sensor)
Measurement items    Voltage (U), current (I), active power (P), apparent power (S), reactive power (Q), power factor (λ), phase angle (φ), frequency (f), efficiency (η), loss (Loss), voltage ripple factor (Urf), current ripple factor (Irf), current integration (Ih), power integration (WP), voltage peak (Upk), current peak (Ipk)
Harmonic measurement: Harmonic active power, select calculation order
from 2nd order to 100th order
Waveform recording: Voltage and current waveforms/ Motor pulse: Always 5 MS/s
Motor waveforms: Always 50 kS/s, 16 bits
Recording capacity: 1 Mword × ((voltage + current) × number of channels + motor
waveforms)
Motor analysis (PW6001-11 to -16 only): Voltage, Torque, Rotation, Frequency, Slip, or Motor output
Measurement range Voltage range: 6 to 1500 V, 8 ranges
Current range (Probe 1) : 400 mA to 1 kA (depends on current sensor)
Current range (Probe 2) : 100 mA to 50 kA (depends on current sensor)
Power range: 2.40000W to 4.50000MW (depends on combination of voltage and current range)
Frequency range: 0.1 Hz to 2 MHz
Basic accuracy Voltage: ±0.02 % rdg. ±0.02 % f.s.
Current: ±0.02 % rdg. ±0.02 % f.s. + current sensor accuracy
Active power: ±0.02 % rdg. ±0.03 % f.s. + current sensor accuracy
Synchronization frequency range Power measurement: 0.1 Hz to 2 MHz
Harmonic measurement: 45 Hz to 66 Hz (IEC standard mode), 0.1 Hz to 300 kHz (Wideband mode)
Frequency band DC, 0.1 Hz to 2 MHz
Data update rate Power measurement: 10 ms/ 50 ms/ 200 ms
Harmonic measurement: 200 ms (IEC standard mode), 50 ms (Wideband mode
Data save interval OFF, 10 msec to 500 msec, 1 sec to 30 sec, 1 minute to 60 minutes
User-selected from all measured values, including harmonic measured values,
Specified measured values can be saved in internal memory or USB flash drive
External interfaces USB (memory), LAN, GP-IB, RS-232C (for communication/LR8410 link), External control ,Synchronization control
Logger connectivity Sends measured values wirelessly to logger by using a Bluetooth® wireless technology serial conversion adapter. (Supported devices: Hioki LR8410 Link-compatible loggers), Ver. 2.0 and later
Power supply 100 to 240 V AC, 50/60 Hz, 200 VA max
Dimensions and mass 430 mm (16.93 in)W × 177 mm (6.97 in)H × 450 mm (17.72 in)D, 14 kg (49.4 oz) (PW6001-16)
Accessories Instruction Manual ×1, Power cord ×1, D-sub connector × 1 (PW6001-1x only)
Model: POWER ANALYZER PW6001
PW6001-01 1ch
PW6001-11 1ch, motor analysis, D/A output
PW6001-02 2ch
PW6001-12 2ch, motor analysis, D/A output
PW6001-03 3ch
PW6001-13 3ch, motor analysis, D/A output
PW6001-04 4ch
PW6001-14 4ch, motor analysis, D/A output
PW6001-05 5ch
PW6001-15 5ch, motor analysis, D/A output
PW6001-06 6ch
PW6001-16 6ch, motor analysis, D/A output
SKUPW6001
Weight14000.000000
ขนาด430 x 177 x 450mm
ผู้ผลิตHioki
บันทึกข้อมูลไม่
Resolution No
Measurement RangeNo
ฟังก์ชั่นNo
Power Supply100 to 240 V AC, 50/60 Hz, 200 VA max
ระดับการป้องกันNo
Sensor Output InterfaceNo
Accuracy±
คะแนนของคุณ
PDF Download PDF Download

Optional Accessories:

Direct Current Input
  • AC/DC CURRENT BOX PW9100
Up to 200 A (High precision)
  • AC/DC CURRENT SENSOR CT6862-05
  • AC/DC CURRENT SENSOR CT6863-05
  • AC/DC CURRENT PROBE CT6841-05
  • AC/DC CURRENT PROBE CT6843-05
  • CLAMP ON SENSOR 9272-05
Up to 500 A (High precision)
  • AC/DC CURRENT PROBE CT6845-05
  • AC/DC CURRENT PROBE CT6844-05
  • AC/DC CURRENT SENSOR CT6904
  • AC/DC CURRENT SENSOR CT6875
Up to 2000 A (High precision)
  • AC/DC CURRENT SENSOR CT6865-05
  • AC/DC CURRENT PROBE CT6846-05
  • AC/DC CURRENT SENSOR CT6876
  • AC/DC CURRENT SENSOR CT6877
Up to 4000 A (High precision)
  • SENSOR UNIT CT9557
  • CONNECTION CABLE CT9904
  • AC/DC CURRENT SENSOR CT6865-05
  • AC/DC CURRENT PROBE CT6846-05
  •  AC/DC CURRENT SENSOR CT6876
Up to 5 A (High speed)
  • CURRENT PROBE CT6700
  • CURRENT PROBE CT6701
Up to 30 A (High speed)
  • CLAMP ON PROBE 3273-50
  • CLAMP ON PROBE 3276
Up to 500 A (High speed)
  • CLAMP ON PROBE 3274
  • CLAMP ON PROBE 3275
Voltage measurement
  • GRABBER CLIP 9243
  • VOLTAGE CORD L1000
  • VOLTAGE CORD L9438-50
  • PATCH CORD L1021-01
  • PATCH CORD L1021-02
Connection Options
  • GP-IB CONNECTOR CABLE 9151-02
  • CONNECTION CABLE 9444
  • RS-232C CABLE 9637
  • LAN CABLE 9642
  • OPTICAL CONNECTION CABLE L6000
  • CONNECTION CORD L9217
