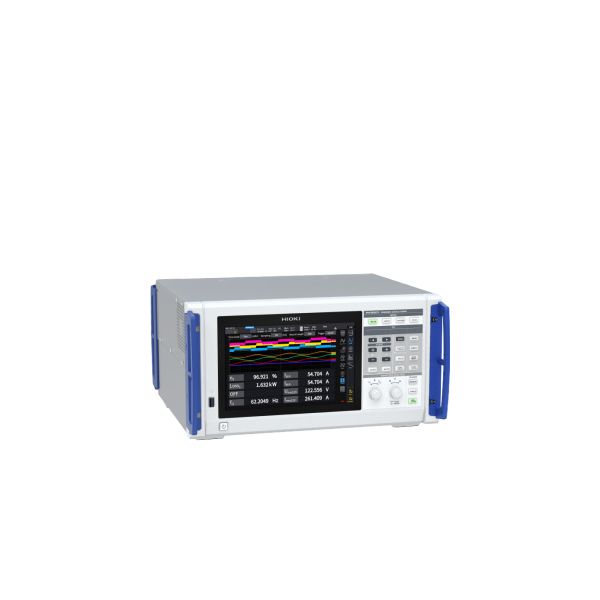

HIOKI PW8001 Power Analyzer เครื่องวิเคราะห์ไฟฟ้า | 8Ch

Power Analyzer PW8001 เครื่องวิเคราะห์และแก้ไขปัญหาของระบบไฟฟ้ารุ่นล่าสุดจากทาง HIOKI ที่เป็นผู้เชี่ยวชาญและเป็นผู้นำในด้านอุตสาหกรรมในการวิเคราะห์ไฟฟ้า ซึ่งรวบรวมเทคโนโลยีเต็มรูปแบบในการวิเคราะห์ไฟฟ้าขั้นสูง ด้วยประสิทธิภาพที่ให้ผลลัพธ์อย่างแม่นยำและความเสถียรในการวัดค่า ตั้งแต่ DC to High Frequency (ความถี่) และการวัดค่า low power factor เพื่อตอบสนองความต้องการในปัจจุบันสำหรับความแม่นยำสูง แบนด์วิดธ์ความถี่กว้าง และการวัดที่เสถียรสูง ซึ่งช่วยให้สามารถวิเคราะห์กำลังไฟฟ้าด้วยความเร็วสูงสุดได้ถึง 8 Channel นอกจากนี้ อินเทอร์เฟซเซ็นเซอร์วัดกระแสรุ่นใหม่มีเทคโนโลยีการแก้ไขเฟสของ Hioki ซึ่งได้ครองตำแหน่งเซ็นเซอร์วัดกระแสของ Hioki ด้วยความแม่นยำที่ไม่มีใครเทียบได้ในตลาด มีความน่าเชื่อถือและใช้งานง่ายยิ่งขึ้นด้วยการตั้งค่าอัตโนมัติอย่างง่ายดาย

คุณสมบัติเด่น

From R&D to shipping inspections – combine the input units that suit your application

Capture the slightest power loss with a wideband power measurement of world-class accuracy

Reliable reproduction of input waveforms with 15 MHz sampling and 18-bit resolution

Multi-circuit measurement of up to 8 channels of power data with a single instrument

Automatic sensor identification and phase compensation for more accurate and error-free measurements

Simultaneously analyze 4 motors with a single instrument

Link two PW8001 units to double the number of channels via optical link

CAN or CAN FD output enables to integrate measurement data into existing CAN networks

Extensive lineup of accurate current sensors enables applications from HILS development to equipment evaluation

SPECIFICATIONS

Measurement lines	1-phase-2-wire, 1-phase-3-wire, 3-phase-3-wire, 3-phase-4-wire
No. of PW8001 input units	Max. 8 units (mix and match)
Type of input unit	U7001 2.5 MS/s INPUT UNIT U7005 15 MS/s INPUT UNIT
Measurement frequency band	U7001: DC, 0.1 Hz to 1 MHz U7005: DC, 0.1 Hz to 5 MHz
Sampling	U7001: 2.5 MHz, 16-bit U7005: 15 MHz, 18-bit
Data update rate	10 ms, 50 ms, 200 ms
Accuracy for power (U7001)	50/60 Hz: 0.02% of reading + 0.05% of range DC: 0.02% of reading + 0.05% of range 50 kHz : 0.4% of reading + 0.1% of range
Accuracy for power (U7005)	50/60 Hz : 0.01% of reading + 0.02% of range DC : 0.02% + 0.03% of reading of range 50 kHz: 0.15% of reading + 0.05% of range
Measurement range	Voltage: 6 V, 15 V, 30 V, 60 V, 150 V, 300 V, 600 V, 1500 V Current: (probe1) 100 mA to 2 kA, (probe2) 100 mA to 50 kA (Range configuration changes depending on the current sensor used, U7001 only for Probe2.)
Measurement parameters	voltage (U), current (I), active power (P), apparent power (S), reactive power(Q), power factor (λ), phase angle (φ), voltage frequency（fU）, current frequency（fI）, efficiency (η), loss (Loss), voltage ripple factor (Urf), current ripple factor (Irf), current integration (Ih), power integration (WP), voltage peak (Upk), current peak (Ipk) - Harmonics measurement: maximum analysis order 500th - Waveform recording: recording capacity 5M words × ( [voltage/current] ) × - No. of channels + motor waveforms) - Motor analysis (option): voltage, torque, RPM, frequency, slip, motor power - FFT analysis* - Flicker measurement*
Calculation function	Efficiency and loss calculations, User-defined calculations*, Delta conversion, Current sensor automatic phase shift calculation
External interface	USB flash drive, LAN, GP-IB, RS-232C, external control, optical link, BNC sync., CAN or CAN FD*
Power supply	100 V to 240 V AC, 50/60 Hz, 230 VA
Dimensions and mass	Approx. 430 mm (16.93 in) W × 221 mm (8.70 in) H × 361mm (14.21 in) D, Approx. 14kg (493.84 oz)
Accessories	- Power cord ×1 - Instruction Manual ×1 - GENNECT One (PC applications) CD ×1 - D-sub 25-pin connector ×1 (PW8001-02, -05, -12, -15 only)

รายละเอียดเพิ่มเติม

SKU	PW8001
Weight	14000.000000
ขนาด	430 × 221 × 362 mm
ผู้ผลิต	Hioki
บันทึกข้อมูล	ได้
Resolution	0.01
Measurement Range	Depend on Measurement
ฟังก์ชั่น	No
Power Supply	100 V AC to 240 V AC (50/60 Hz)
ระดับการป้องกัน	No
Sensor Output Interface	No
Accuracy	Depend on Measurement
