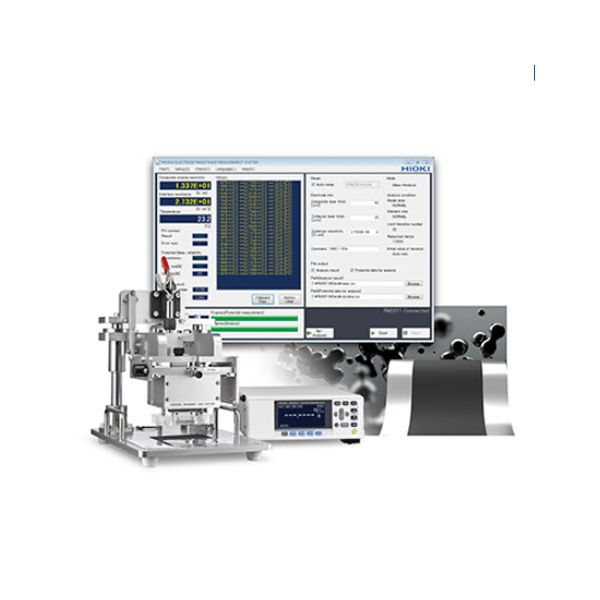

HIOKI RM2610 ระบบวัดความต้านทานอิเล็คโทรด ELECTRODE RESISTANCE MEASUREMENT SYSTEM

SKU

RM2610

Skip to the end of the images gallery

Skip to the beginning of the images gallery

สินค้าหมด

ระบบวัดความต้านทานอิเล็คโทรด
เหมาะสำหรับวัดค่าความต้านทานของส่วนประกอบ
ที่ใช้ในการผลิต Lithium-ion Batteries
โดยใช้หลักการวัด Composite resistivity (Ωcm)
วัดค่าแบบความต้านทานต่อพื้นที่ (Ωcm²)
ยี่ห้อ HIOKI, JAPAN

สินค้าลงทะเบียนโปรดติดต่อฝ่ายขาย

หมวดหมู่: HIOKI, Resistance Meters, Battery Testers, IoT/Specialized Solutions

รายละเอียด

HIOKI RM2610 ระบบวัดความต้านทานอิเล็คโทรด ELECTRODE RESISTANCE MEASUREMENT SYSTEM

RM2610 จะทำการแยกและหาปริมาณความต้านทานของแผ่นอิเล็กโทรดซึ่งเป็นองค์ประกอบหลักของแบตเตอรี่ลิเธียมไอออน (LIBs) ซึ่งสามารถแบ่งเป็นสององค์ประกอบ: ความต้านทานของชั้นผสมและความต้านทานระหว่างชั้นประกอบและตัวสะสม โดยระบบช่วยให้ผู้ใช้เห็นภาพของปริมาณทั้งสององค์ประกอบ ในการวัดพื้นผิวของแผ่นอิเล็กโทรดด้วยการใช้ฟิกซ์เจอร์ทดสอบที่ประกอบด้วยชุดทดสอบโพรบจากนั้นจึงใช้เทคนิคในการวิเคราะห์ที่เป็นกรรมสิทธิ์ที่เป็นของ HIOKI เพื่อหาปริมาตร

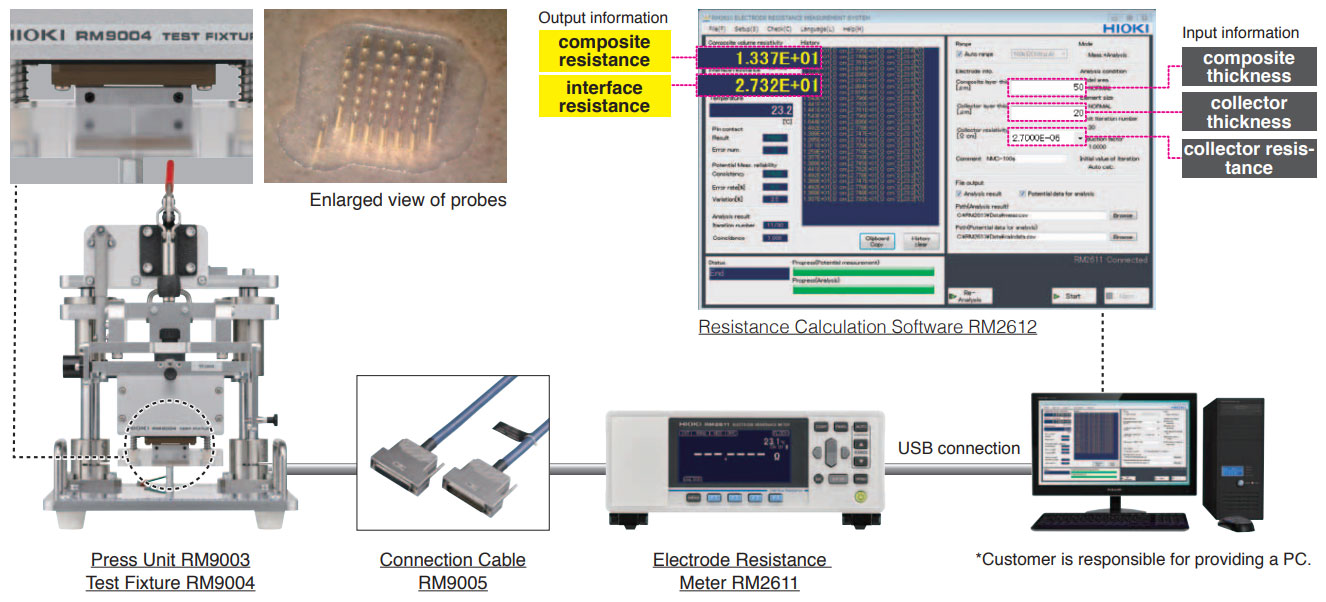

RM2610: System components

Electrode Resistance Measurement System RM2610: System components

Electrode Resistance Meter RM2611
Press Unit RM9003
Test Fixture RM9004
Connection Cable RM9005
Resistance Calculation Software RM2612

SPECIFICATIONS

Measurement target	Positive and negative electrode sheets for rechargeable lithium-ion batteries
Measurement parameters	Composite resistivity [Ωcm] Interface resistance (contact resistance) between the composite layer and current collector [Ωcm^2]
Computation method	Inverse problem analysis of potential distribution using the finite volume method
Information necessary for computation	• Composite layer thickness [μm] (for 1 side) • Current collector thickness [μm] • Current collector volume resistivity [Ωcm]
Measurement time	Standard conditions: 75 s (Contact check + potential distribution measurement + computation)
Measurement current	10 μA (min.) to 10 mA (max.)
Number of probes	46
Recommended PC specifications	CPU: Intel® Core™ i7, 2.4 GHz, 4 or more threads RAM: 8 GB or greater (4 GB required) Operating system: Windows 7 (64-bit), 8 (64-bit), 10 (64-bit)
Temperature measurement function	Measures temperature near the test fixture
Accessories	TEMPERATURE SENSOR Z2001 ×1, USB cable ×1, USB license key ×1, Probe check board ×1, Power cord ×1, Instruction manual ×1

รายละเอียดเพิ่มเติม

SKU	RM2610
Weight	10000.000000
ขนาด	N/A
ผู้ผลิต	Hioki
บันทึกข้อมูล	ไม่
Resolution	No
Measurement Range	Current: 10 μA (min.) to 10 mA (max.)
ฟังก์ชั่น	No
Power Supply	N/A
ระดับการป้องกัน	No
Sensor Output Interface	No
Accuracy	±
