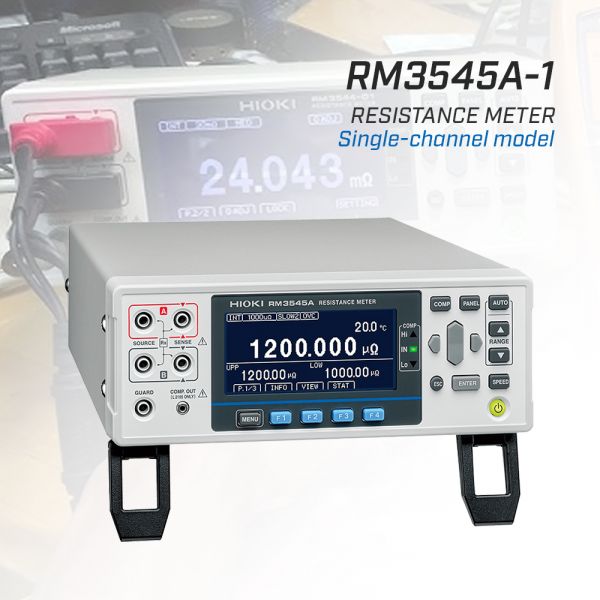

HIOKI RM3545A-1 เครื่องวัดค่าความต้านทานละเอียดสูง 1nΩ สำหรับงานผลิตอุตสาหกรรม

HIOKI RM3545A-1 เครื่องวัดค่าความต้านทานไมโครโอห์มความแม่นยำสูง สำหรับงานทดสอบในสายการผลิต

RM3545A-1 เครื่องวัดค่าความต้านทานละเอียดสูงจาก HIOKI พร้อมความละเอียด 1 nΩ และความแม่นยำ ±0.045% เหมาะสำหรับวัดรอยเชื่อม สายไฟ มอเตอร์ และสายการผลิตในอุตสาหกรรม

HIOKI RM3545A-1 เป็นอุปกรณ์วัดค่าความต้านทานที่ออกแบบมาเพื่อความแม่นยำและความเร็วในการตรวจสอบคุณภาพในกระบวนการผลิตสมัยใหม่ รองรับการวัดค่าความต้านทานได้ตั้งแต่ 1 นาโนโอห์มถึง 1200 เมกะโอห์ม พร้อมความละเอียด 1 nΩ และความแม่นยำระดับ ±0.045% จึงสามารถนำไปใช้ในการวัดรอยเชื่อมบนบัสบาร์, ขั้วแบตเตอรี่, ขดลวดมอเตอร์, และ PCB ได้อย่างมีประสิทธิภาพ

ด้วยการใช้เทคโนโลยีชดเชยแรงดันไฟฟ้าออฟเซต (Offset Voltage Correction - OVC) และฟังก์ชัน Contact Check ที่ช่วยลดความผิดพลาดจากการสัมผัสไม่สมบูรณ์ RM3545A-1 ช่วยให้ผู้ใช้งานมั่นใจในความถูกต้องของค่าที่วัดได้ นอกจากนี้ยังสามารถคำนวณการเปลี่ยนแปลงของอุณหภูมิ (ΔT) จากค่าความต้านทานและใช้ Temperature Correction เพื่อเทียบกับค่ามาตรฐานได้

ตัวเครื่องมาพร้อมพอร์ต LAN, USB, RS-232C และสามารถเชื่อมต่อกับระบบ PLC หรือซอฟต์แวร์ควบคุมอื่น ๆ ได้โดยง่าย ความสามารถในการวัดที่รวดเร็วเพียง 21 มิลลิวินาที ช่วยเพิ่มประสิทธิภาพในสายการผลิตได้อย่างดีเยี่ยม

HIOKI RM3545A-1 เครื่องวัดค่าความต้านทานไมโครโอห์มความแม่นยำสูง สำหรับงานทดสอบในสายการผลิต

จุดเด่นและข้อดีของสินค้า

ความละเอียดสูงถึง 1 นาโนโอห์ม (nΩ)
ความแม่นยำ ±0.045% ในช่วงการวัดต่ำ
ฟังก์ชัน Offset Voltage Correction (OVC) ลดค่าผิดพลาด
ตรวจสอบการสัมผัสด้วย Contact Check
ฟังก์ชัน Temperature Conversion และ Correction
เชื่อมต่อกับระบบอัตโนมัติผ่าน LAN, USB, RS-232C
ไม่ต้อง Warm-up หรือ Zero-adjustment

เหมาะกับใคร และอุตสาหกรรมกลุ่มใด

โรงงานผลิตแบตเตอรี่รถยนต์ไฟฟ้า (EV)
ผู้ผลิตมอเตอร์, หม้อแปลง, PCB
อุตสาหกรรมชิ้นส่วนอิเล็กทรอนิกส์และสายไฟ
ผู้ควบคุมคุณภาพในสายการผลิต
ห้องปฏิบัติการ R&D

ฟังก์ชั่นการวัดค่าที่ทำได้

วัดค่าความต้านทาน 1 nΩ ถึง 1200 MΩ
ตรวจสอบคุณภาพรอยเชื่อมในสายการผลิต
วัดค่าความต้านทานของขดลวด, ฟิวส์, บัสบาร์
แสดงค่าอุณหภูมิ และคำนวณค่า ΔT
ตรวจสอบความผิดพลาดจากการสัมผัส
แปลงสัญญาณเป็นแรงดันสำหรับควบคุมภายนอก

ตารางเปรียบเทียบกับสินค้าทั่วไป

คุณสมบัติ	RM3545A-1	มัลติมิเตอร์ทั่วไป
ความละเอียด 1 nΩ	✔	✖
ความแม่นยำสูง ±0.045%	✔	✖
ฟังก์ชัน OVC และ Contact Check	✔	✖
เชื่อมต่อ LAN/USB/RS-232C	✔	✖ (บางรุ่น)
วัดอุณหภูมิ / แปลงค่า ΔT	✔	✖

ตารางข้อมูลจำเพาะทางเทคนิค

ช่วงการวัดค่าความต้านทาน	1 nΩ ถึง 1200 MΩ
ความละเอียดสูงสุด	1 nΩ (ในช่วง 1000 µΩ)
ความแม่นยำ	±0.045% rdg. ±0.010% f.s. (1000 µΩ)
กระแสวัดสูงสุด	1 A (ขึ้นอยู่กับช่วงการวัด)
ความเร็วในการวัด	เร็วสุด 21 มิลลิวินาที
ฟังก์ชันพิเศษ	OVC, Contact Check, ΔT, Temp Correction
ช่องสัญญาณ	1 ช่องสัญญาณ (Single channel)
การเชื่อมต่อ	LAN, USB, RS-232C, EXT I/O
มิติและน้ำหนัก	215 × 80 × 306.5 มม., 2.7 กก.
มาตรฐานความปลอดภัย	EN61010, UL/CSA, CE, EMC: EN61326

Specifications RM3545A Series

คุณสมบัติ	RM3545A-2	RM3545A-1
Measurement method	DC 4-terminal method (constant-current)	DC 4-terminal method (constant-current)
Resistance measurement ranges	13 ranges: 1000μΩ to 1000MΩ (incl. high-precision mode)	10 ranges: 1000μΩ to 100MΩ
Representative accuracy	±0.0015% rdg. ±0.0005% f.s.	±0.0015% rdg. ±0.0015% f.s.
Maximum open-terminal voltage	8.0V or greater	8.0V or greater
Multiplexer Unit Z3003	Max 2 units / up to 42ch	N/A
Switch Mainframe	33 channels, 132 channels	N/A
LAN / RS-232C / USB / EXT I/O	✓	✓
Analog output	0 to 1.5V DC	0 to 1.5V DC
Zero adjustment / CVC / Auto-hold	✓	✓
Temperature measurement	-200 to +850°C	N/A
Data storage	Up to 30,000 sets	Up to 30,000 sets
Power supply	100 to 240V AC, 50/60Hz	100 to 240V AC, 50/60Hz
Dimensions	215W × 80H × 306.5D mm, 3.4 kg	215W × 80H × 306.5D mm, 2.7 kg

รายละเอียดเพิ่มเติม

SKU	RM3545A-1
Weight	2700.000000
ขนาด	215 × 80 × 306.5 mm.
ผู้ผลิต	Hioki
บันทึกข้อมูล	ไม่
Resolution	Max. resolution: 1 nΩ (1000 μΩ range)
Measurement Range	Measurable range: 1 nΩ to 1200 MΩ Min. measurement range: 1000 μΩ Max. measurement current: 1 A
ฟังก์ชั่น	วัดค่าความต้านทาน 1 nΩ ถึง 1200 MΩ ตรวจสอบคุณภาพรอยเชื่อมในสายการผลิต วัดค่าความต้านทานของขดลวด, ฟิวส์, บัสบาร์ แสดงค่าอุณหภูมิ และคำนวณค่า ΔT ตรวจสอบความผิดพลาดจากการสัมผัส แปลงสัญญาณเป็นแรงดันสำหรับควบคุมภายนอก
Power Supply	100 V to 240 V AC, 50/60 Hz
ระดับการป้องกัน	No
Sensor Output Interface	No
Accuracy	Min. measurement range accuracy: 0.045% rdg.
