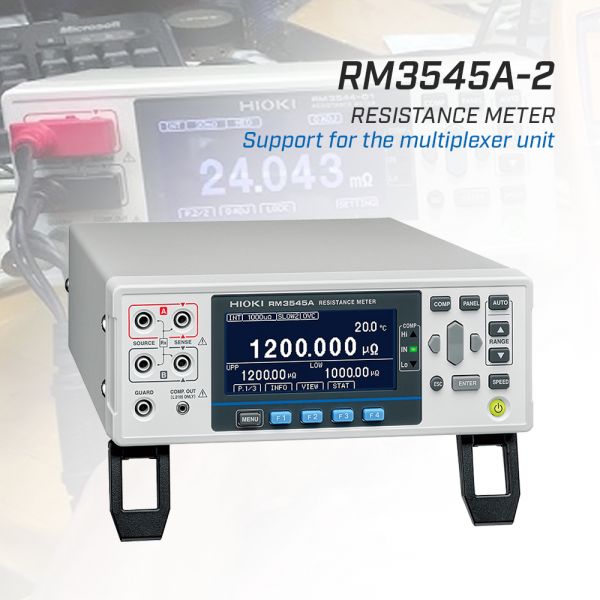

HIOKI RM3545A-2 เครื่องวัดความต้านทานละเอียดสูง 2 ช่องอินพุต สำหรับสายการผลิต

HIOKI RM3545A-2 เครื่องวัดความต้านทานละเอียดสูง พร้อมช่องอินพุต 2 ช่อง สำหรับการวัดเปรียบเทียบในสายการผลิต

HIOKI RM3545A-2 เครื่องวัดความต้านทานละเอียดสูงแบบ 2 อินพุต วัดได้แม่นยำถึง 1nΩ เหมาะสำหรับตรวจสอบรอยเชื่อมและชิ้นส่วนไฟฟ้าในสายการผลิตอัตโนมัติ

HIOKI RM3545A-2 คือเครื่องวัดค่าความต้านทานที่ให้ความแม่นยำระดับสูงสุดในกลุ่มเดียวกัน ด้วยความละเอียด 1 นาโนโอห์ม และความแม่นยำ ±0.045% เพิ่มขีดความสามารถด้วยอินพุตแบบ Dual Channel (2 CH) ซึ่งเหมาะสำหรับสายการผลิตที่ต้องการตรวจวัดชิ้นงานหลายตำแหน่งในเวลาเดียวกัน ทำให้ประหยัดเวลาและลดโอกาสเกิดข้อผิดพลาดในการเปลี่ยนสาย

มาพร้อมฟังก์ชันการทำงานที่ครบถ้วนเหมือนรุ่น RM3545A-1 เช่น OVC (Offset Voltage Correction), Contact Check, Temperature Correction (ΔT) รวมถึงรองรับการส่งข้อมูลแบบ Real-time ผ่านพอร์ตสื่อสารมาตรฐานอุตสาหกรรม จึงเหมาะอย่างยิ่งสำหรับการฝังระบบในสายการผลิตอัตโนมัติ

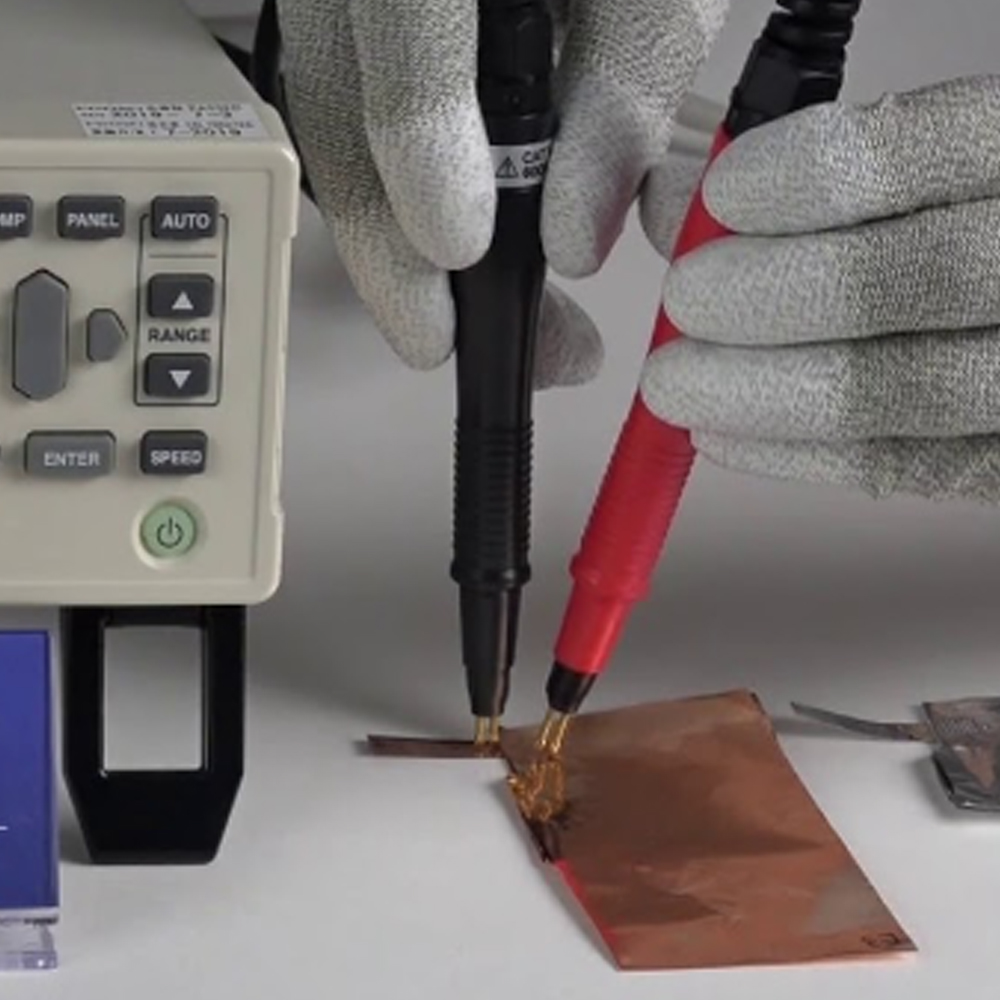

HIOKI RM3545A-1 เครื่องวัดค่าความต้านทานไมโครโอห์มความแม่นยำสูง สำหรับงานทดสอบในสายการผลิต

จุดเด่นและข้อดีของสินค้า

อินพุต 2 ช่อง วัดชิ้นงาน 2 จุดพร้อมกัน
ความละเอียดสูง 1 nΩ สำหรับการวัดความต้านทานต่ำ
รองรับ Offset Voltage Correction (OVC) และ Contact Check
เชื่อมต่อกับระบบควบคุมผ่าน LAN, USB, RS-232C
รองรับการชดเชยอุณหภูมิ (ΔT) และแปลงค่าเป็นแรงดัน
วัดเร็ว 21 ms/reading ช่วยเพิ่ม Productivity

เหมาะกับใคร และอุตสาหกรรมกลุ่มใด

วัดค่าความต้านทาน 1 nΩ ถึง 1200 MΩ
วัดพร้อมกันได้ 2 ช่อง (Dual Channel)
แสดงค่าความต่างระหว่าง 2 ช่อง
ชดเชยแรงดัน Offset และตรวจสอบสัมผัส
คำนวณการเปลี่ยนแปลงอุณหภูมิ (ΔT)
ส่งสัญญาณควบคุมภายนอกผ่าน EXT I/O

เหมาะกับใคร และอุตสาหกรรมกลุ่มใด

โรงงานผลิตชิ้นส่วนไฟฟ้า ที่ต้องวัดชิ้นงาน 2 จุด
สายการผลิตที่มีการตรวจสอบคู่เทียบ (Reference Comparison)
อุตสาหกรรมยานยนต์, EV, แบตเตอรี่, สายไฟ
กลุ่มงาน R&D ที่ต้องการค่าความต้านทานละเอียดสูง

ตารางเปรียบเทียบ

คุณสมบัติ	RM3545A-1	RM3545A-2
ช่องอินพุตวัด (Input Channel)	1 ช่อง	2 ช่อง
ความสามารถเปรียบเทียบค่า	✖	✔
เหมาะสำหรับสายการผลิต	✔	✔ (ดีกว่า)
การเชื่อมต่อระบบควบคุม	✔	✔
ขนาดและฟังก์ชันอื่น ๆ	เท่ากัน	เท่ากัน

ตารางข้อมูลจำเพาะทางเทคนิค

อินพุต	2 ช่องวัด (Dual Channel)
ย่านการวัดความต้านทาน	1 nΩ ถึง 1200 MΩ
ความแม่นยำ	±0.045% rdg. ±0.010% f.s. (ที่ 1000 µΩ)
ความละเอียดสูงสุด	1 nΩ (1000 µΩ range)
ความเร็วในการวัด	21 ms ต่อค่าที่วัด
ฟังก์ชัน	OVC, Contact Check, ΔT, Temp Correction
การเชื่อมต่อ	LAN, USB, RS-232C, EXT I/O
การวัดอุณหภูมิ (Optional)	ใช้ร่วมกับ Z2001 (PT100)
ขนาดเครื่อง	215(W) × 80(H) × 306.5(D) mm
น้ำหนัก	ประมาณ 2.7 กิโลกรัม

Specifications RM3545A Series

คุณสมบัติ	RM3545A-2	RM3545A-1
Measurement method	DC 4-terminal method (constant-current)	DC 4-terminal method (constant-current)
Resistance measurement ranges	13 ranges: 1000μΩ to 1000MΩ (incl. high-precision mode)	10 ranges: 1000μΩ to 100MΩ
Representative accuracy	±0.0015% rdg. ±0.0005% f.s.	±0.0015% rdg. ±0.0015% f.s.
Maximum open-terminal voltage	8.0V or greater	8.0V or greater
Multiplexer Unit Z3003	Max 2 units / up to 42ch	N/A
Switch Mainframe	33 channels, 132 channels	N/A
LAN / RS-232C / USB / EXT I/O	✓	✓
Analog output	0 to 1.5V DC	0 to 1.5V DC
Zero adjustment / CVC / Auto-hold	✓	✓
Temperature measurement	-200 to +850°C	N/A
Data storage	Up to 30,000 sets	Up to 30,000 sets
Power supply	100 to 240V AC, 50/60Hz	100 to 240V AC, 50/60Hz
Dimensions	215W × 80H × 306.5D mm, 3.4 kg	215W × 80H × 306.5D mm, 2.7 kg

รายละเอียดเพิ่มเติม

SKU	RM3545A-2
Weight	2700.000000
ขนาด	215 × 80 × 306.5 mm.
ผู้ผลิต	Hioki
บันทึกข้อมูล	ไม่
Resolution	Max. resolution: 1 nΩ (1000 μΩ range)
Measurement Range	Measurable range: 1 nΩ to 1200 MΩ Min. measurement range: 1000 μΩ Max. measurement current: 1 A
ฟังก์ชั่น	วัดค่าความต้านทาน 1 nΩ ถึง 1200 MΩ วัดพร้อมกันได้ 2 ช่อง (Dual Channel) แสดงค่าความต่างระหว่าง 2 ช่อง ชดเชยแรงดัน Offset และตรวจสอบสัมผัส คำนวณการเปลี่ยนแปลงอุณหภูมิ (ΔT) ส่งสัญญาณควบคุมภายนอกผ่าน EXT I/O
Power Supply	100 V to 240 V AC, 50/60 Hz
ระดับการป้องกัน	No
Sensor Output Interface	No
Accuracy	Min. measurement range accuracy: 0.045% rdg.
