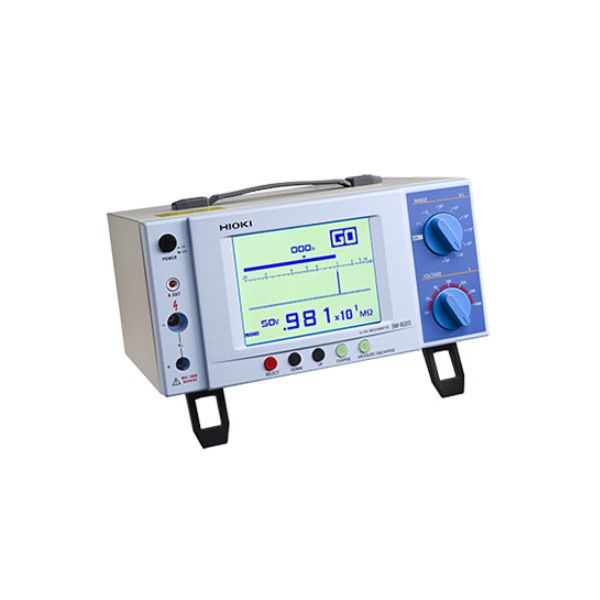

HIOKI SM-8200 Series เครื่องวัดเมกะโอห์ม SUPER MEGOHM METER

SM-8200 Series เครื่องวัดเมกะโอห์มดิจิตอล ที่วัดความต้านทานฉนวนซึ่งประกอบด้วยแหล่งจ่ายไฟแรงดันคงที่และการวัดกระแสที่ตอบสนองได้รวดเร็ว ซึ่งถูกออกแบบมาเพื่อวัดความต้านทานไฟฟ้าของวัสดุที่มีคุณสมบัติความเป็นฉนวนสูง

โดย SM-8200 Series มีให้เลือกทั้งหมด 3 รุ่น ดังนี้

SM-8213 สำหรับการวัดค่าแรงดันต่ำตั้งแต่ 5 to 100 V DC และ charge current สูงสุดที่ 50 mA
SM-8215 เป็นรุ่นมาตรฐานที่สามารถวัดค่าแรงดันได้สูงสุดที่ 1000 V
SM-8220 เป็นรุ่นที่สามารถวัดค่าได้สูงที่สุด 2 × 10¹⁶ Ω (at 1000 V)

SPECIFICATIONS

Model		SM-8213	SM-8215	SM-8220
Measurement voltage and measurement range	5 V	2.5×10⁴ to 1×10¹¹ Ω	—	—
	10 V	5×10⁴ to 2×10¹¹ Ω	—	5×10⁴ to 2×10¹⁴ Ω
	15 V	7.5×10⁴ to 3×10¹¹ Ω	—	—
	25 V	1.25×10⁵ to 5×10¹¹ Ω	—	1.25×10⁵ to 5×10¹⁴ Ω
	50 V	2.5×10⁵ to 1×10¹² Ω	2.5×10⁵ to 1×10¹² Ω	2.5×10⁵ to 1×10¹⁵ Ω
	100 V	5×10⁵ to 2×10¹² Ω	5×10⁵ to 2×10¹² Ω	5×10⁵ to 2×10¹⁵ Ω
	250 V	—	1.25×10⁶ to 5×10¹² Ω	1.25×10⁶ to 5×10¹⁵ Ω
	500 V	—	2.5×10⁶ to 1×10¹³ Ω	2.5×10⁶ to 1×10¹⁶ Ω
	1000 V	—	5×10⁶ to 2×10¹³ Ω	5×10⁶ to 2×10¹⁶ Ω
Measurement voltage accuracy		±3% of setting value
Output current		Max. 50 mA	Max. 2 mA
Measurement accuracy		±10% (ten times the minimum value for each range at 20 °C) Except for the 10⁸ range of the SM-8220, which is ±20%
Display type		LCD (Digital numeric & virtual analog display)
Standard features		Timer (1 to 999s), Comparator, Remote Start, HV-EN (Interlock)
Interface		RS-232C, Comparator output (open-collector)
Operating temp. range		0 to 40°C		5 to 35°C
Operating humidity range		80% RH or less
Supply voltage		100, 120, 220 or 240 V AC ±10% (specify when ordering)
Supply frequency		50 or 60 Hz
Power consumption		25 VA
Dimensions / Weight		284 × 139 × 215mm / 4300g

รายละเอียดเพิ่มเติม

SKU	SM-8200 Series
Weight	4300.000000
ขนาด	284 × 139 × 215mm
ผู้ผลิต	Hioki
บันทึกข้อมูล	ไม่
Resolution	No
Measurement Range	5 V 2.5 ×10^4 - 1 ×10^11 Ω
ฟังก์ชั่น	Timer (1 to 999s), Comparator, Remote start, HV-EN (inter lock)
Power Supply	Selectable 100, 120, 220 or 240 V AC ±10%, 50/60 Hz, 25 VA
ระดับการป้องกัน	No
Sensor Output Interface	No
Accuracy	±10 % (within 10 times range of min. value on each range at 20°C ), but ± 20 % at 10^8 range of the SM-8220
