HIOKI SM7110, SM7120, SM7420 เครื่องวัดเมกะโอห์ม SUPER MEGOHM METER

SKU
SM7110, SM7120, SM7420

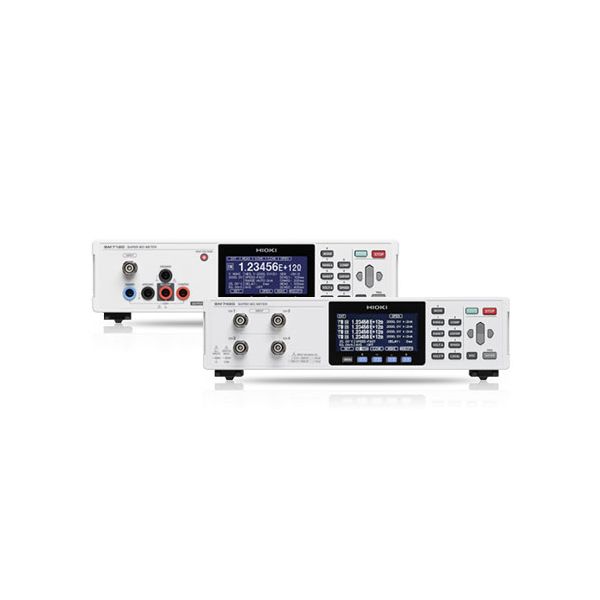

main product photo
฿0.00
Pre-Order Item
สินค้าหมด

เครื่องวัดเมกะโอห์ม SUPER MEGOHM METER
มีให้เลือกทั้งหมด 3 รุ่น รองรับการใช้งานดังนี้
SM7110  1ch, voltage 1000V
SM7120  2ch, voltage 2000V
SM7420  4ch
ตัวเครื่อง Built-in EXT I/O, RS-232C, GP-IB และ USB
HIOKI, JAPAN

สินค้าลงทะเบียนโปรดติดต่อฝ่ายขาย

Authorized_HIOKI

สอบถาม
หมวดหมู่: HIOKI, Super Megohmmeters, Electrometers, Picoammeters
Hioki

HIOKI SM7110, SM7120, SM7420 เครื่องวัดเมกะโอห์ม SUPER MEGOHM METER

Hioki SM Series Super Megohm Meter เครื่องวัดเมกะโอห์ม ที่มีความต้านทานสูงและสามารถตรวจสอบอุปกรณ์ที่มีกระแสไฟฟ้าต่ำได้ถึง 0.1 fA resolution และยังให้ความแม่นยำสูงในการทดสอบในไลน์ผลิตสินค้า ซึ่ง SM Series มีให้เลือกทั้งหมด 3 รุ่น รองรับการใช้งานดังนี้

  • SM7110 ออกแบบมาสำหรับการใช้ทดสอบอุปกรณ์อิเล็คทรอนิคส์ที่ใช้ในสินค้าประเภท สมาร์ทโฟนและยานพาหนะไฮบริด
  • SM7120 เป็นเครื่องวัดเมกะโอห์มที่ถูกออกแบบมาให้สามารถทนแรงดันไฟฟ้าได้สูงสุดที่ 2000 V
  • SM7420 เหมาะสำหรับงานอุตสาหกรรม ตัวเครื่องรองรับการวัดได้แบบ 4 channels พร้อมกัน
Measurement Specifications
Parameter SM7110 / SM7120 SM7420
Measurement channel 1 channel 4 channels
Measurement parameter DC current, DC voltage, temperature, humidity DC current, temperature, humidity
Applied voltage SM7110: 0.1 to 1000.0 V
SM7120: 0.1 to 2000.0 V		 —
Measurement method Current measurement method through application of constant voltage to measured object Ammeter
Warning display Voltage output value: Red LED comes on when approx. 30 V or higher —
Current input terminals Triaxial BNC connector Triaxial BNC connector
Voltage output terminal Banana terminal —
COM terminal — Banana terminal
Charge voltage output terminal Banana terminal —
GUARD terminal Banana terminal —
Interlock Input Terminal BNC terminal —
Max. rated voltage to ground 2000 V DC
Ammeter input resistance 1 kΩ ±10%
Display refresh rate 200 ms ±5 ms (display refreshment can be turned ON/OFF during measurement)
Display unit Monochrome graphic LCD
Accuracy guarantee conditions Accuracy guarantee temperature and humidity range: 23°C ±5°C (73°F ±9°F), 80% RH or less
Warm-up time: 30 min. or more
Power supply frequency range 50/60 Hz ±2 Hz
Temperature coefficient: Add ±(measurement accuracy × 1/10)/°C for the following ranges: 0°C to 18°C (32°F to 64°F) and 28°C to 40°C (82°F to 104°F)
Measurement Specifications
Parameter SM7110 / SM7120 SM7420
Measured value display mode Display 1: Select one of the following: Resistance/ current/ surface or volume or liquid resistivity ✔
Display 2: Measurement voltage (voltage monitor) ×
Display method: EXT (index display) or UNIT (units display), Number of significant figures: 3 to 6 ✔
Voltage output function Sink/ source (supports recharging and discharging)
Selection when output is OFF: Discharge/ high impedance (HI-Z)		 ×
Voltage for resistance calculation Select from the following: V.MONI (voltage measurement value) / MES.V (voltage setting value) / EXT.V (voltage setting value for calculation) EXT.V only
Delay Function Time from trigger input until start of measurement Shared for all channels
Averaging Function ON: 2 to 255
AUTO: Automatically changes the number of averaging iterations based on the amount of change in the measurement value		 Shared for all channels
Self-Calibration Set time: 1 to 600 s *Automated when the power is turned on ✔
Cable length correction function Correction range 0.5 to 3.0 m (1.64 to 9.84 ft) Each CH
Jig Capacity
Open Correction Function		 Display range: 0.00 to 99.99 pF
Capacity measurement accuracy ±(20% rdg. ±0.1 pF)		 Each CH
Contact Check Function Capacitance measurement method using high-frequency signals
Display range: 0.000 to 99.999 pF
Measurement frequency: 300 kHz / 245 kHz		 Each CH
Comparator Function Determin with dgt. value (Hi, IN, Lo) ✔
Sequence Program Executes the Discharge - Recharge - Measurement - Discharge pattern in order
Measurement: 1 ms to 999.9 s, Other than measurement: 0 ms to 999.9 s		 ×
Other functions Judgment sound setting function, interlock function, reset, self-test ✔
Interlock function ×
SKUSM7110, SM7120, SM7420
Weight6500.000000
ขนาด330 × 80 × 450mm
ผู้ผลิตHioki
บันทึกข้อมูลไม่
Resolution No
Measurement Range20 pA range (0.1 fA resolution), Accuracy: ±(2.0 % of rdg. +30 dgt.)
200 pA range (1.0 fA resolution), Accuracy: ±(1.0 % of rdg. +30 dgt.)
2 nA range (10 fA resolution), Accuracy: ±(0.5 % of rdg. +20 dgt.)
20 nA range (100 fA resolution), Accuracy: ±(0.5 % of rdg. +10 dgt.)
200 nA range (1 pA resolution), Accuracy: ±(0.5 % of rdg. +10 dgt.)
2 μA range (10 pA resolution), Accuracy: ±(0.5 % of rdg. +10 dgt.)
20 μA range (100 pA resolution), Accuracy: ±(0.5 % of rdg. +10 dgt.)
200 μA range (1 nA resolution), Accuracy: ±(0.5 % of rdg. +10 dgt.)
*2 mA range (1 nA resolution), Accuracy: ±(0.5 % of rdg. +30 dgt.)
(1) Measurement speed SLOW2 (internal integration time 13PLC)
(2) At a temperature of 23 °C ±5 °C with humidity of 85% rh
(3) 2 mA range (Measurement speed FAST only)
ฟังก์ชั่นNo
Power Supply100 to 240V AC , 50/60 Hz, 45 VA
ระดับการป้องกันNo
Sensor Output InterfaceNo
Accuracy±
คะแนนของคุณ
PDF Download PDF Download

Accessories Included:

  • Power cord ×1
  • Instruction manual ×1
  • CD-R (Communications command instruction manual, USB driver) ×1
  • EXT I/O male connector ×1
  • Short plug ×1 (only SM7110, SM7120)

Options:

  • PIN TYPE LEAD (RED) L2230
  • PIN TYPE LEAD (BLACK) L2231
  • CLIP TYPE LEAD (RED) L2232
  • CLIP TYPE LEAD (BLACK) L2233
  • OPEN LEAD (RED) L2234
  • OPEN LEAD (BLACK) L2235
  • HUMIDITY SENSOR Z2011
  • RS-232C CABLE 9637
  • GP-IB CONNECTOR CABLE 9151-02
  • Interlock Connection Cable DSM8104F
  • CONVERSION ADAPTER Z5010
