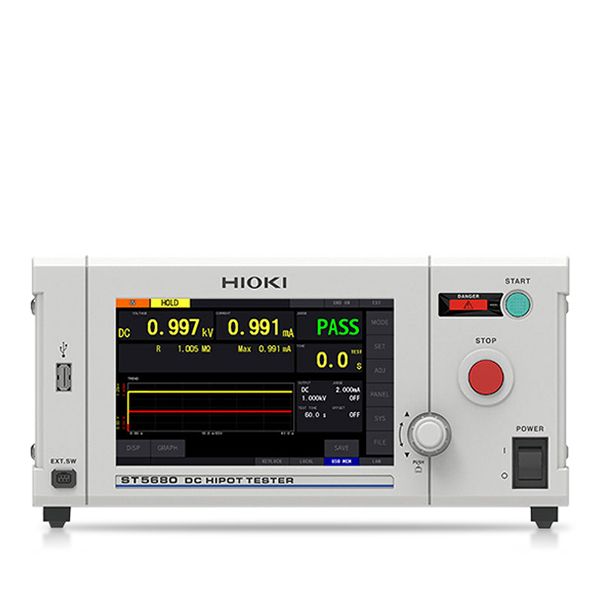

HIOKI ST5680 DC HIPOT TESTER เครื่องทดสอบคุณภาพแบตเตอรี่

SKU
ST5680
สินค้าหมด

เครื่องทดสอบคุณภาพแบตเตอรี่ DC HIPOT TESTER
ช่วงการทดสอบ Output Voltage 0.010 to 8.000 kV
ฟังก์ชั่นการคายประจุภายในโดยอัตโนมัติ ช่วยเพิ่มประสิทธิภาพการตรวจสอบและการทดสอบแบตเตอรี่ได้อย่างปลอดภัยและช่วยป้องกันอุปกรณ์เสียหาย เหมาะสำหรับการทดสอบ DC withstand voltage รองรับการเชื่อมต่อผ่าน EXT I/O, LAN, USB, GP-IB (option), RS-232C (option)
ตัวเครื่องมาตรฐานความปลอดภัย IEC, GB, UL, JIS
ยี่ห้อ HIOKI, JAPAN

HIOKI ST5680 DC HIPOT TESTER เครื่องทดสอบคุณภาพแบตเตอรี่

ความนิยมต่อรถยนต์ไฟฟ้า (EV) และเทคโนโลยีระบบขับเคลื่อนอัตโนมัติ ที่เพิ่มมากขึ้นจึงนำไปสู่ข้อกำหนดด้านความปลอดภัยที่เข้มงวดมากขึ้น สำหรับส่วนประกอบของยานยนต์ที่จะช่วยยกระดับคุณภาพให้สูงยิ่งขึ้น การเสื่อมสภาพของแบตเตอรี่ EV และปัญหาอื่นๆ ที่เกี่ยวข้องกับแบตเตอรี่นั้น อาจจะก่อให้เกิดอุบัติเหตุหรือไฟไหม้เกิดขึ้นได้ในขณะขับขี่ ดังนั้น ความปลอดภัยและการควบคุมคุณภาพจึงมีความสำคัญมากสำหรับชิ้นส่วนประกอบต่างๆ ของรถยนต์

FEATURES

Lithium-ion battery safety testing: DC withstand voltage testing

▲ การทดสอบความทนทานต่อแรงดันไฟฟ้ากระแสตรง ในการทดสอบความปลอดภัยของแบตเตอรี่ Lithium-ion

Ensure to not miss any minuscule insulation defects caused by arc discharges

▲ การตรวจสอบจุดตำหนิหรือร่องรอยขนาดเล็กบนฉนวนที่อาจทำให้เกิดการช็อตหรือประกายไฟ (arc discharges)

Record detailed test data from delivery inspections

▲ บันทึกข้อมูลการทดสอบโดยละเอียด (Voltage/ Current waveform, Voltage/ Current values, Resistance measured values) จากการตรวจสอบก่อนการส่งมอบ

Identify the causes of problems on production lines quickly

▲ ระบุสาเหตุของปัญหาในสายการผลิตได้อย่างรวดเร็ว

Measurement Range Accuracy 10 kΩ to 99.99 GΩ *1
10 nA ≤ I ≤ 3 μA 100 MΩ to 999.9 MΩ ±(20% rdg.)
*2, *3, *4
1.00 GΩ to 99.99 GΩ
100 nA ≤ I ≤ 30 μA 10.00 MΩ to 99.99 MΩ ±(5% rdg.)
*2, *3, *4
100.0 MΩ to 999.9 MΩ
1 μA ≤ I ≤ 300 μA 1.000 MΩ to 9.999 MΩ ±(2% rdg. + 5 dgt.)
*2, *3, *4
10.00 MΩ to 99.99 MΩ
10 μA ≤ I ≤ 3 mA 100.0 kΩ to 999.9 kΩ ±(1.5% rdg. + 3 dgt.)
*2, *3, *4
1.000 MΩ to 9.999 MΩ
100 μA ≤ I ≤ 30 mA 10.00 kΩ to 99.99 kΩ
100.0 kΩ to 999.9 kΩ
1 mA ≤ I ≤ 100 mA 10.00 kΩ to 99.99 kΩ

*1: For maximum rating 500 VA range
*2: If the test voltage is 10 V to 99 V, add ±10% to the measurement accuracy.
*3: If the test voltage is 100 V to 999 V, add ±5% to the measurement accuracy.
*4: If the test voltage is 1000 V to 2000 V, add ±2% to the measurement accuracy.

DC Hipot test
Output voltage DC 0.010 kV to 8.000 kV (1 V resolution)
Load regulation ±1% or less
Voltage accuracy ±(1.2% of setting + 20 V)
Output current/ cutoff current Max. 100 mA
Current accuracy > 3.00 mA: ±(1.5% rdg. + 2 μA)
≤ 3.00 mA: ±1.5% rdg.
Maximum resolution 0.001 μA
Test time 0.1 s to 999 s, continuous (timer off)
Voltage ramp up / ramp down time 0.1 s to 300 s / 0.1 s to 300 s, off
Short-circuit current 200 mA or less
Test modes W to IR, IR to W, program test
Insulation resistance test
Output voltage DC 10 V to 2000 V (1 V resolution)
Voltage accuracy ±(1.2% of setting + 20 V)
Resistance value display range 10.00 kΩ to 200.0 GΩ (0.01 kΩ resolution)
Accuracy guarantee range 10.00 kΩ to 99.99 GΩ
Resistance accuracy ±(1.5% rdg. + 3 dgt.) *See below for details
Test time 0.1 s to 999 s, continuous (timer off)
Voltage rise / fall time 0.1 s to 300 s / 0.1 s to 300 s, off
Breakdown voltage test
Test method Continuous voltage rise test, stepped voltage rise test
Settings Insulation breakdown voltage (kV), insulation breakdown strength (kV/mm)
Setting description Start voltage, end voltage, rise speed, arc detection, electrode distance, upper limit current
Waveform display functionality
Waveform display content Voltage, current, insulation resistance
Sampling rate 500 kS/s
Resolution 256 K words
Arc discharge detection
Detection method Monitoring of fluctuations in the test voltage
Setting description Test voltage variability: 1% to 50%
Contact check functionality
Detection method Capacitance measurement method
Setting description Threshold (capacitance) setting: 1.0 nF to 100.0 nF
Memory functionality
Saving of waveforms/ graphs Save to USB memory
Save formats: BMP, PNG, CSV
Panel memory function Saves test condition settings internally in the instrument.
DC withstand voltage testing/insulation resistance testing: Up to 64 sets of settings each
Program testing: Up to 30 programs (max. 50 steps)
Insulation breakdown voltage testing: Up to 10 sets of settings
Data memory function Saves measured values in the instrument’s internal memory (up to 32,000 values).
Judgment functionality
Judgment output PASS judgment, FAIL judgment (UPPER FAIL, LOWER FAIL)
UPPER_FAIL: Measured value > upper limit value
PASS : Upper limit value ≥ measured value ≥ lower limit value
LOWER_FAIL : Measured value < lower limit value
List of major functions
Interlock Disables output based on the status of an external device.
GFI Protects workers from electric shock.
Auto discharge Discharges the target via internal circuitry at the end of the test. Discharge resistance: 700 kΩ
Offset cancellation Measures the current flowing along the test path and subtracts it from measurement results.
Set voltage modification during testing Allows the set voltage to be changed during testing using either the rotary knob or communications commands.
Momentary out Outputs the test voltage only while the START button is being pressed.
Command monitor Displays commands being sent and received on the screen.
I/O handler test Allows you to check whether signals are being input and output properly via the EXT I/O terminal.
Key lock Disables changes to test conditions.
Self-check Checks the touch screen, display, LED, instrument memory, and EXT I/O.
Calibration deadline check Lets you set a calibration deadline in advance and displays a warning once it’s passed.
EXT SW Allows the instrument to be operated using a remote control.
Options: Remote control box (single) 9613,
Remote control box (dual) 9614
Operating temperature and humidity range 0°C to 40°C, 80% RH or less (non-condensing)
Standard compliance Safety: IEC 61010
EMC: IEC 61326
Supply voltage 100 to 240 V AC
Maximum rated power 800 VA
Interface Communications: USB, LAN, EXT I/O
Options: RS-232C (Z3001), GP-IB (Z3000)
Memory: USB drive
External dimensions 305 mm (12.01 in) W × 142 mm (5.59 in) H × 430 mm (16.93 in) D
Weight 10.0 kg (352.74 oz) ±0.2 kg (7.05 oz)
Accessories
  • Power cord
  • CD-ROM (PDF: User Manual, Communications Manual)
  • EXT I/O male connector
  • EXT I/O connector cover
  • EXT I/O interlock cancellation jig
  • Startup Guide
SKUST5680
Weight10000.000000
ขนาด305 × 142 × 430mm
ผู้ผลิตHioki
คะแนนของคุณ

Product's Video

อุปกรณ์ที่มีมาในชุด:

  • Power cord
  • CD-ROM (PDF: User Manual, Communications Manual)
  • EXT I/O male connector
  • EXT I/O connector cover
  • EXT I/O interlock cancellation jig
  • Startup Guide

อุปกรณ์เสริม (แยกจำหน่าย)

  • L2260 HIGH VOLTAGE TEST LEAD
  • L2261 UNPROCESSED LEAD CABLE
  • Z3000 GP-IB INTERFACE
  • Z3001 RS-232C INTERFACE
  • 9151-02 GP-IB CONNECTOR CABLE
  • L9637 RS-232C CABLE
  • 9613 REMOTE CONTROL BOX (SINGLE)
  • 9614 REMOTE CONTROL BOX (DUAL)
